Evvai... ... ti ho coinvolto.... bravo Christian

Ciao
Attilio

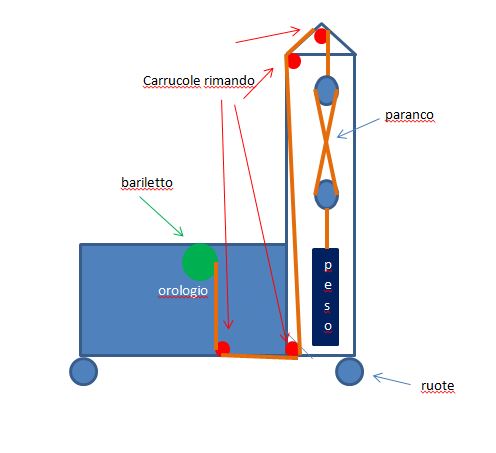

Mi sono accorto di aver dimenticato un dettaglio fondamentale.

La carrucola superiore del paranco dev'essere fissatta alla struttura (torre).

Altrimenti non funziona.

Saluti
Christian

aggiunto dopo

Ps: e visto che oggi splende il sole, qui il link di un paranco:

http://www.ebay.de/itm/Seilzug-Flaschen ... 519366b1ef

L'idea sarebbe buona, ma nel caso (ipotesi) del paranco a 4 rimandi=4 volte il peso (kg.45x4=180)
che razza di torre dovrei costruire? penso che mi accontenterò di farlo funzionare per qualche ora.
Anche perchè dovrei fare qualcosa del genere anche per il tempo

Ciao!

ti servirebbe un cubo di ferro di 30x 30x30 cm e arrivi a 200 kg.
Non mi sembra così grande. La torre basterebbe farla con base 40x40 cm.

Ma se usi del piombo le dimensioni diminuiscono ancora.

Saluti
Christian

La soluzione del paranco la trovo più scenografica.
Ma volendo basta che motorizzi la ricarica e puoi usare una molla, ti eviti la torre e tutto il resto
Anche se secondo me snatura l'orologio.

Saluti
Christian

Direi che per me è impossibile trovare 200 kg. di piombo, ma ammettiamo per un momento l'acciaio:

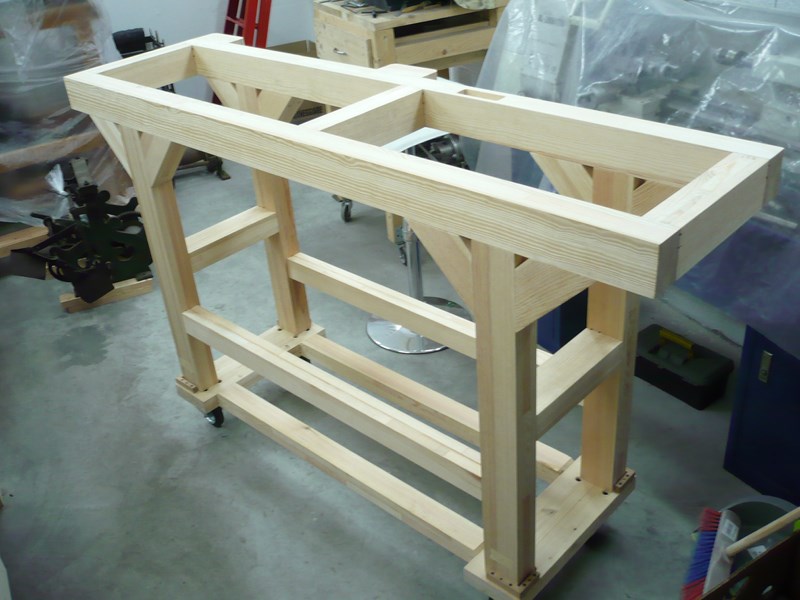

peso del trespolo in legno:40 kg. (costruito teoricamente x ospitare 2 orologi)
peso stimato orologio 100 kg, peso suoneria 200 kg+ peso tempo, peso pendolo 15 kg.
peso stimato 2^ orologio 100 kg.+pesi e pendolo: che ruote dovrei mettere?



Ciao!

mi poni la domanda sbagliata, non é tanto quale tipo di ruote, ma quante.
È lo stesso principio del letto di chiodi nel fachiro. Se ti siedi su un solo chiodo ti buchi, ma se ripartisci il peso su piu chiodi alla fine ci stai seduto comodamente.
Volendo potresti prendere 40 rotelle da 40 kg ognuna

ma diciamo che questa ruota sarebbe meglio, porta 400kg:
http://www.directindustry.it/prod/wicke ... 45179.html

Ti consiglio di usare solo ed esclusivamente ruote dure come questa in polyamide. Esistono ruote di gomma "morbida" che portano tranquillamente 400 kg, ma per oggetti che vengono spostati raramente con il tempo si appiattiscono diventando "quadre" e poi l'orologio non lo sposti più!

quindi quando ne avrai piazzate 4 potrai caricare 1600 kg.

La struttura di supporto la rifarei comunque in metallo con dei profili a T e a L.

Saluti
Christian

una bella icudine da fabbro di quelle grosse???

Si piu ho meno ma io andrei in discarica a prendere una condotta dell'acqua comunale (diametro 30 cm) gli salderei il fondo e la riempirei di piombo in grani oppure con degli scarti in ferro. poi chiuderei il tutto saldandolo.
Cosi da avere il tutto gratis o al massimo pagare semplicemente 200 kg di ferro vecchio.

ps: il piombo usato dovresti trovarlo a 20-40 centesimi al kg. (se non vuoi spendere ti rechi in uno poligono e ti offri di pulire)

Saluti
Christian

Penso di rimanere sui semplici 45kg. Aumentare al quadruplo il peso e costruire una torre adiacente
credo diminuirebbe la stabilità del tutto. Forse doveva "nascere" e progettato per ciò.
Poi ci sarebbe anche il problema di....spingerlo.

Ciao!

Si, il tuo supporto in legno non lo userei mai per tale lavoro.
Al massimo lo userei per l'opzione motorizzata con peso (anche se a me non piace).

Comunque i 45 kg come li hai dimensionati? (con o senza carrucola?) se fossero dimensionati con carrucola il cubo peserebbe la metà.

In ogni caso complimenti per il lavoro svolto sin qui.

Saluti
Christian

Senza carrucola, ma con una carrucola non bisognerebbe raddoppiare il peso?
Anch'io no motori, a meno che non sia nato motorizzato.

Ciao!

Si con la carrucola devi raddppiare.

Mi ero reso conto che non avevi specificato in quale configurazione avevi determinato il peso di 45 kg.
Quindi mi era venuto il dubbio che quei 45 kg erano già calcolati con la carrucola e che quindi il peso non doveva più essere da 180 kg ma da 90 kg.

Saluti
Christian

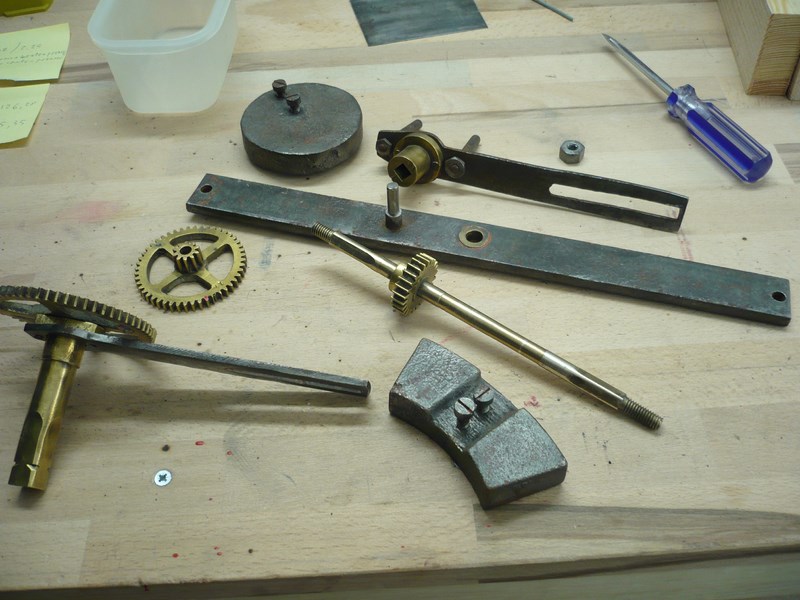

Dopo una breve latitanza, eccomi a tentare, e sottolineo tentare, a rimettere in ordine quel che resta del movimento di centro.

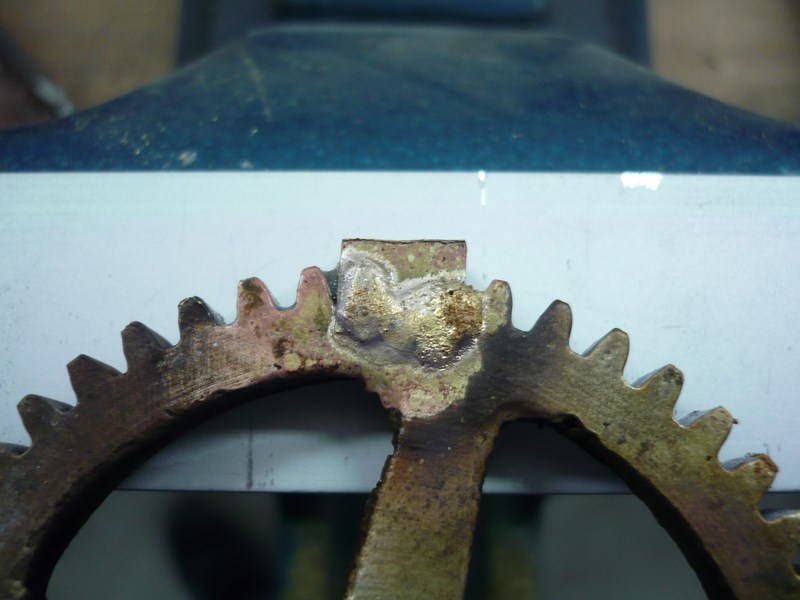

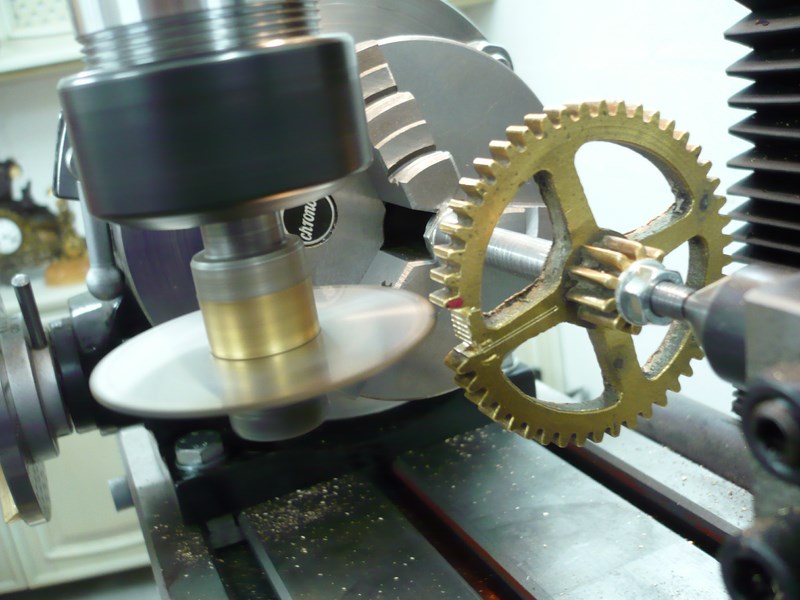

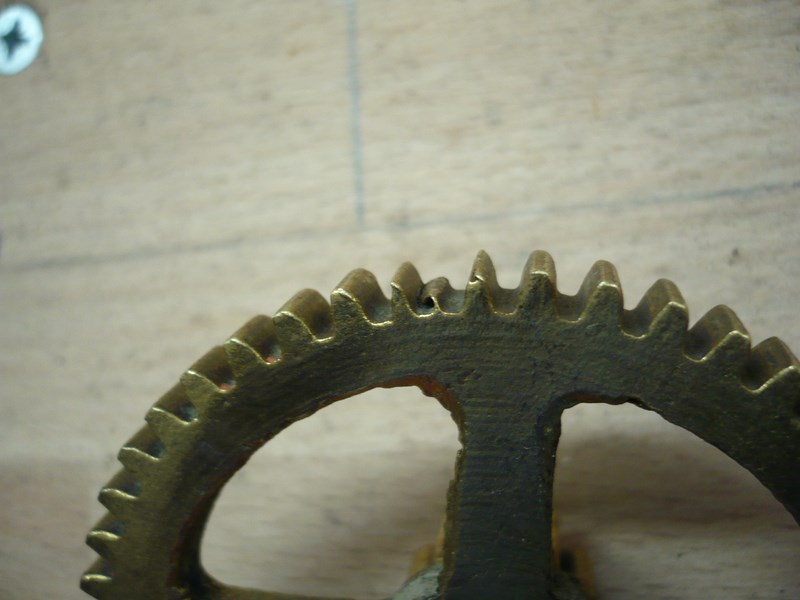

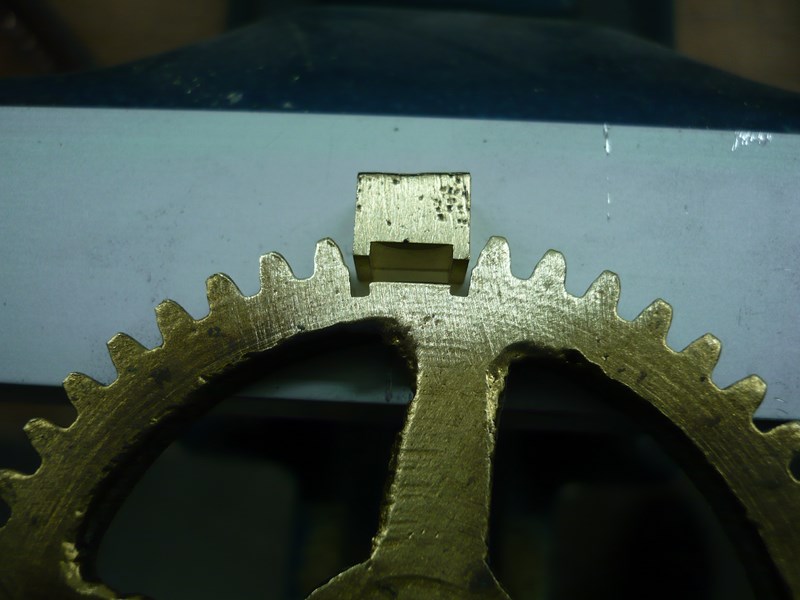

Gli ingranaggi sono in pessimo stato, comincio con questo:

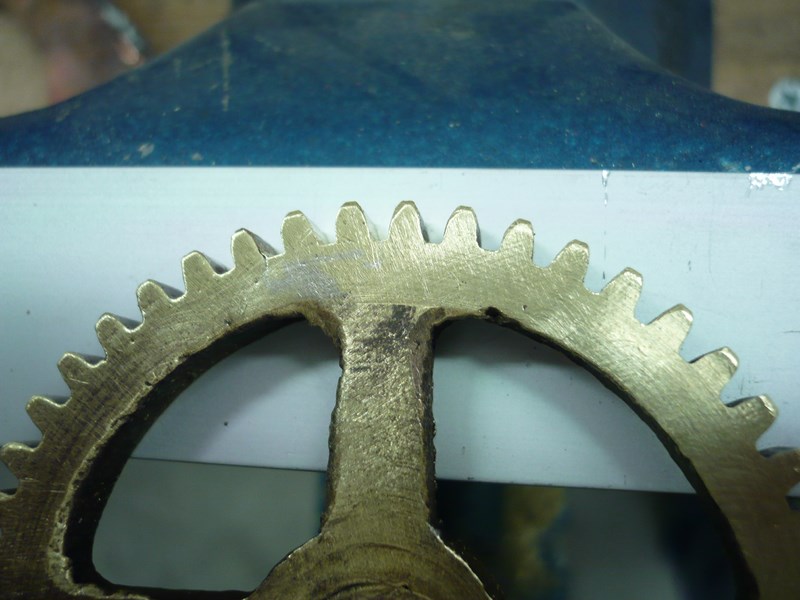

non è un granché ma meglio non è riuscito, speriamo che ingrani.
Domani provo a fare l'altro.

Ciao![/u]

... l'hai saldato con il Castolin???
