Buonasera

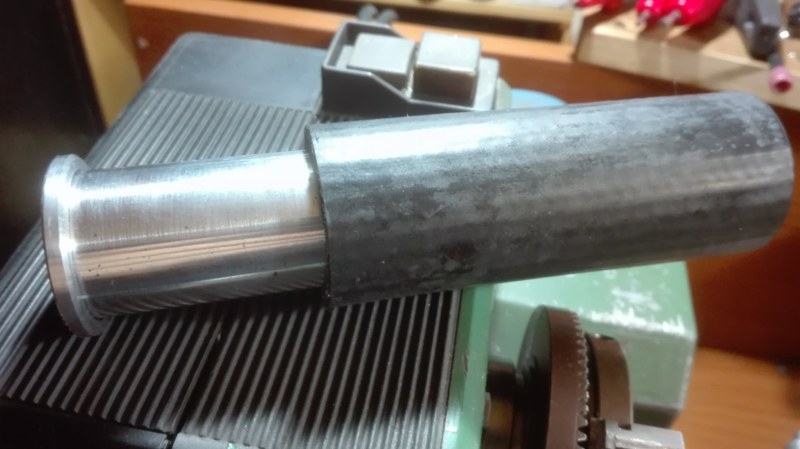

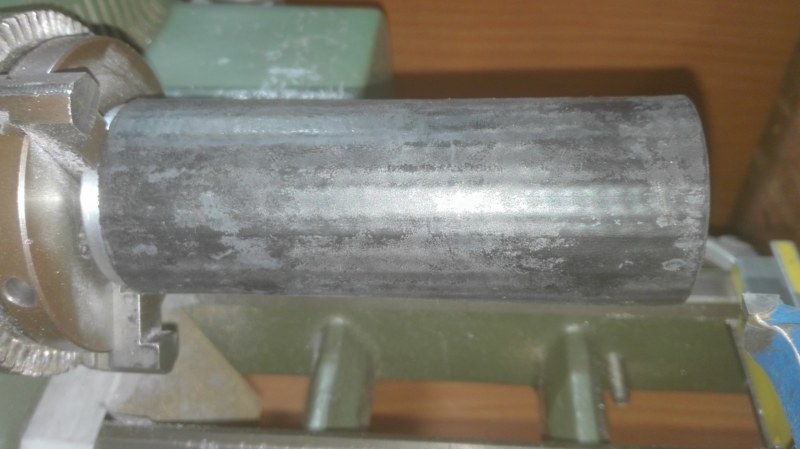

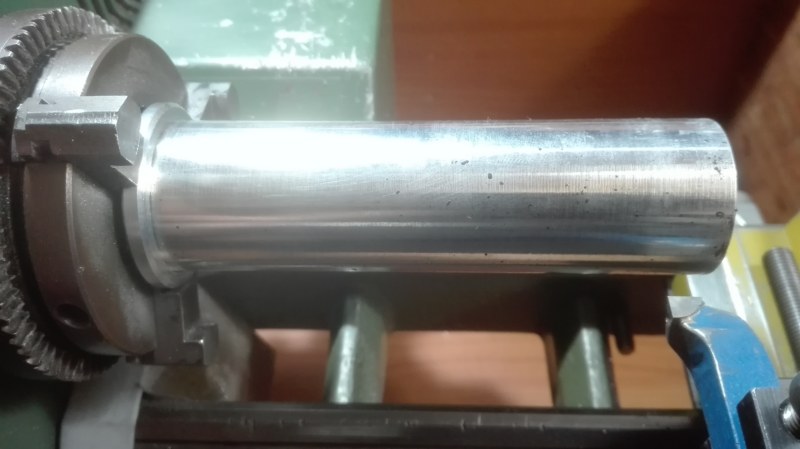

durante le pause ho portato avanti il lavoro di uno dei due scarica molle e, devo dire che sono soddisfatto, ho allentato leggermente il tendicinghia del tornio e bloccando con la mano la gomma riesco a fermare completamente il tornio quindi credo che su una molla non ci saranno problemi







appena ho tempo inserisco il portainserti ed è pronta la prima versione

Complimenti Mario!
Come la farai la sede per le chiavi?

Grazie Fabio
per la sede delle chiavi inserirò un perno con la parte terminale a quadro da 6,4mm che sarebbe la misura degli inserti da 1/4", per gli inserti più grossi basta utilizzare i due adattatori da 3/4" e da 1/2".
Poi ognuno si procurerà le varie chiavi poligonali, attenzione che i quadri possono inserirsi solo nelle poligonali, le esagonali non vanno bene.



Infatti il perno da 1/4" lo inserirò nel tappo che andrà avvitato (penso con tre viti a 120°) al gruppo della foto, così in caso di sostituzione della gomma non ci sono problemi

non avevo pensato che le chiavi quadrate in acciaio sono più difficili da trovare. Non so se può essere utile, ma nel kit in mio possesso c'è anche questa chiave, immagino per tutti i fuori misura.
Ovviamente il fatto di cercare le chiavi giuste e di proprio gusto, sarà un onere dei riceventi l'attrezzo.

Questo inserto non lo avevo notato, sembra adatto a girare le chiavi di carica, che spessore hanno le alette delle chiavi?

Per le bussole, gli unici che dovranno cercarle sono Mario e Daniele
come quadri ho trovato solo una ditta che li ha ma non ho idea delle misure che servono, si può controllare su cembre.com

C'è anche da considerare che le stesse bussole si possono utilizzare per l'estrapade (non ho avuto ancora il tempo di fare un video )

Mi prenoto pure io, non posso mancare, indipendentemente dal fatto che ho già il Bergeon.

Quindi sarete in tre a dover procurare le bussole

A quanto pare la versione con la gomma funziona, ho qualche dubbio sulla versione a frizione (o freno a disco), così a spannometro sembra che serva una leva non indifferente per riuscire a "frenare", ormai voglio completarlo ma ho seri dubbi che possa funzionare

Come ho affermato prima, nei momenti di pausa cerco di completare anche questo.

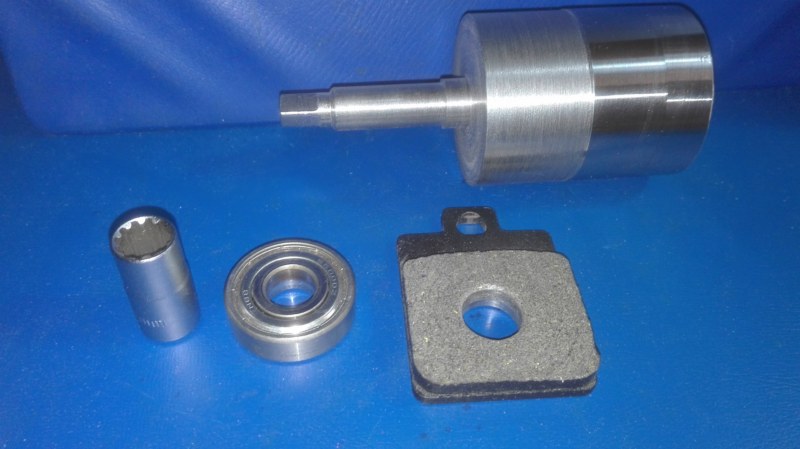

Qui lo vediamo con la sola parte sinistra completa, sulla destra c'è da portare la parte lucida a 10mm di diametro per inserire la seconda pasticca e il secondo cuscinetto, con il proxxon togliere tutto quel materiale ci vuole una vita

Per impianto frenante intendi la leva? oppure parliamo di quelle manopole che girandole freni? tipo il cambio sulla manopola...

Se si tratta della leva è un po troppo esagerata, troppo grande da tenere in mano

Buonasera

ormai sapete che vado avanti a piccoli passi perchè procedo solo durante le pause

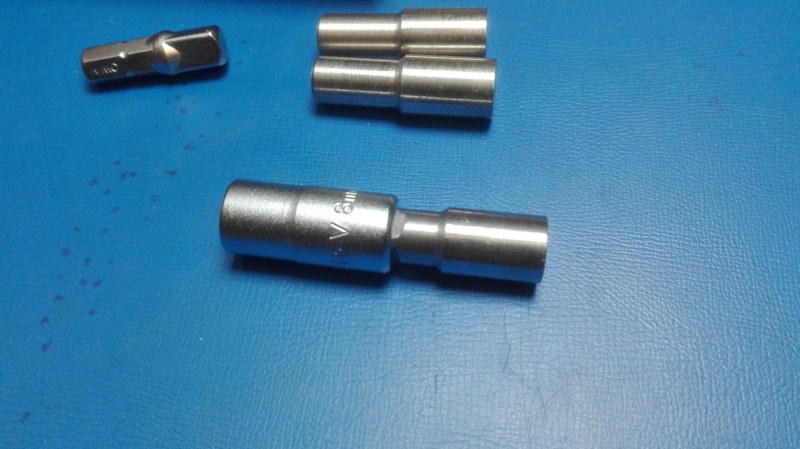

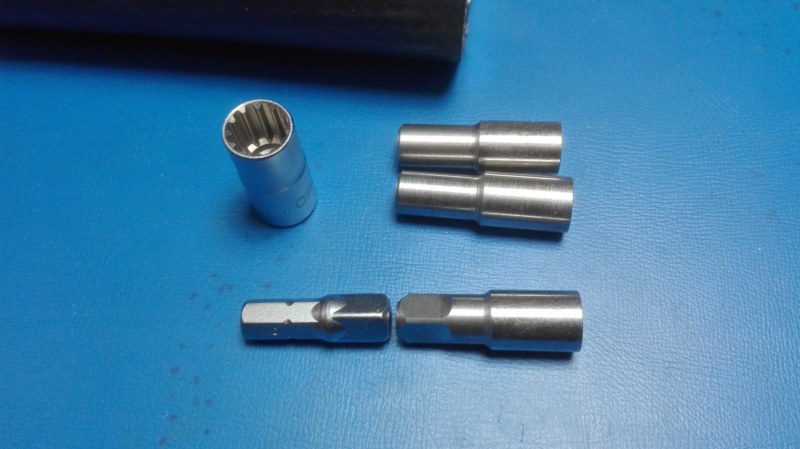

Ho preso un adattatore come campione per "sfaccettare" uno dei tre perni in acciaio inox (così non avviciniamo materiale magnetizzabile ai nostri orologi), come al solito lima ed olio di gomiti e questo è il risultato





devo solo trovare qualcosa che faccia da "tappo" e da trattenuta per questi perni

alla prossima

CNC non mi piace, è lei che fa il lavoro e non io, non ci trovo soddisfazione

Non conosco le misure dei quadri, tieni presente che non corrispondono alle misure delle bussole, ad esempio per un quadro da 5 si utilizza una bussola da 5,5.

Per me non ci sono problemi perchè le bussole che ho vanno da 4 a 24 per cui credo di riuscire a coprire tutte le misure, sempre chè non ci siano dei "fuorimisura" come suggeriva Fabio

Ho misurato le bussole del mio strumento: in linea di massima vanno dai 3 mm di lato agli 8 mm.
Sinceramente, un albero con quadro da 3 mm non dovrebbe dare alcun problema per scaricare la molla con la sua chiave di carica. Per contro, non mi è mai capitato un quadro superiore agli 8 mm. Rimane il fatto che l'ultima chiave in dotazione al Bergeon è per misure superiori, ma non l'ho mai vista usare...

Teniamo presente che a volte gli alberi delle molle sono a piramide tronca, cioè con i lati contrapposti leggermente convergenti, proprio per ovviare alle misure intermedie.

Quindi abbiamo da 3X3 a 8X8 buono a sapersi

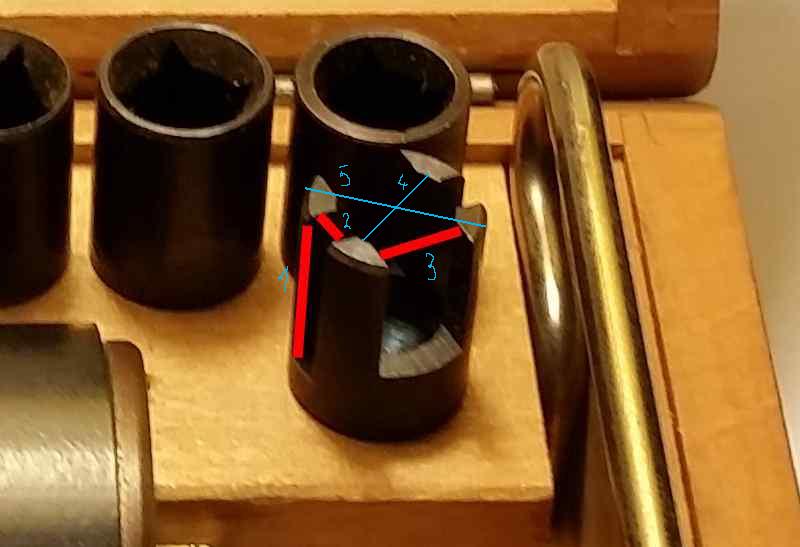

Fabio quando hai tempo ti dispiace prendere queste tre misure più i diametri interno ed esterno?




per gli alberi conici non so se ci sono problemi con le bussole, diminuisce il punto di appoggio...
L'ideale sarebbe trovare le bussole quadre, io ho trovato solo un sito (leggi qualche post indietro) ma non conosco i prezzi, ci si doveva registrare per sapere i prezzi ed ho desistito, mi scoccia fare altre registrazioni

1 = 10 mm
2 = 3,2
3 = 6,8
4 = 8,3
5 = 13

Miiiii!!! Fabio sei stato velocissimo grazie

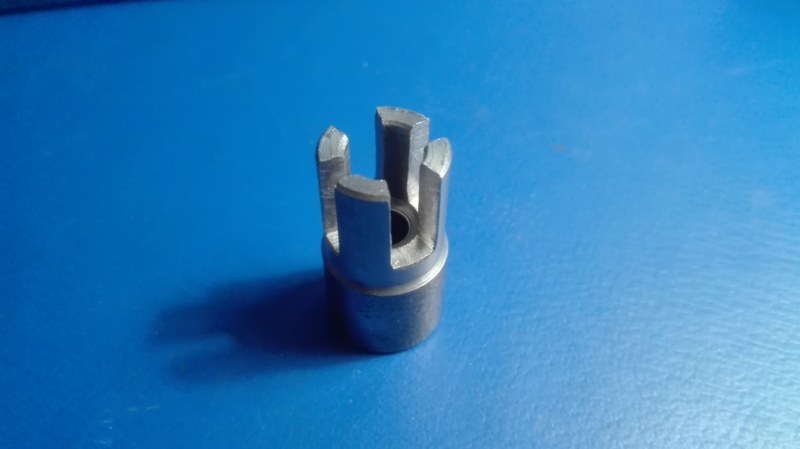

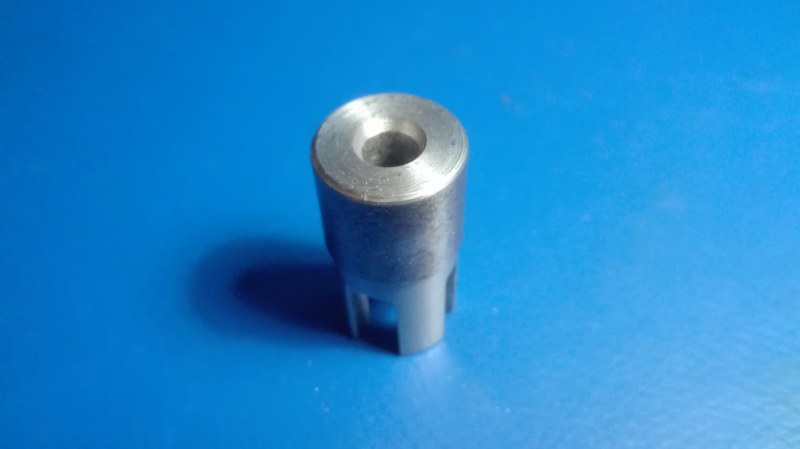

Volevo farvi vedere questo pezzo, ho come l'impressione di averlo già visto da qualche parte, e voi?


Non ho avuto il tempo di fare prima le foto perchè era già apparecchiato in tavola

se domani riesco farò il quadro dietro
