Vecchia pendola di famiglia
Autore Messaggio
MessaggioInviato: lunedì 4 gennaio 2016, 14:13
Non connesso
newbie
newbie
Avatar utente

Iscritto il: domenica 3 gennaio 2016, 18:43
Messaggi: 7
Località: Friuli provincia di Udine
Provincia: UD
ciao a tutti
ecco il mio primo messaggio di aiuto
Posseggo una vecchia pendola a peso, di famiglia, che da generazioni ci tramandiamo, alla quale, come potete capire, sono molto affezionato.
Funziona perfettamente, e regolarmente la smonto per pulirla e lubrificarla, e poi la rimonto.
Questa ho combinato un guaio: nel fissare le lancette al loro albero con l'apposito spillo, ho spinto troppo e ho rotto il relativo albero all'altezza del foro! risultato le lancette non girano più.
AIUTO! DISPERAZIONE!
Qualcuno sa indicarmi come rimediare? ovvero dove trovare un ingranaggio intero, o al limite chi potrebbe ricostruirlo.
allego foto della pendola con dettagli, per l'individuazione del meccanismo (è molto vecchia e non ha marchi visibili), in particolare il pignone con le varie misure.
Confido nella vostra esperienza
Ringrazio sin d'ora l'anima pia che mi saprà aiutare


Allegati:
pendola.jpg [ 78.91 KiB | Osservato 4553 volte ]
quadrante.jpg [ 100.54 KiB | Osservato 4553 volte ]
meccanismo 1.jpg
meccanismo 1.jpg [ 84.23 KiB | Osservato 4553 volte ]
meccanismo 2.jpg
meccanismo 2.jpg [ 92.2 KiB | Osservato 4553 volte ]

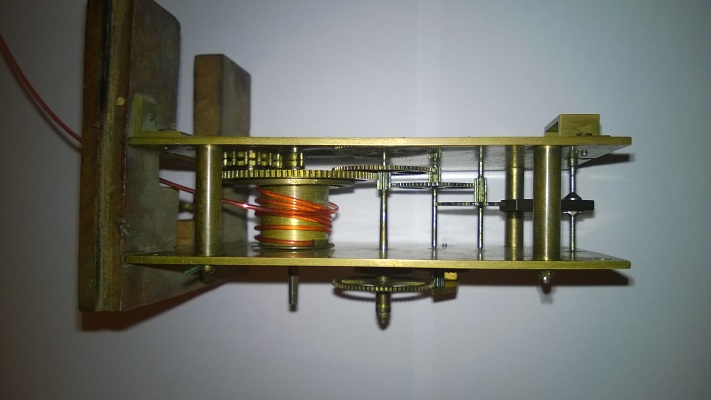

meccanismo3.jpg [ 91.76 KiB | Osservato 4553 volte ]

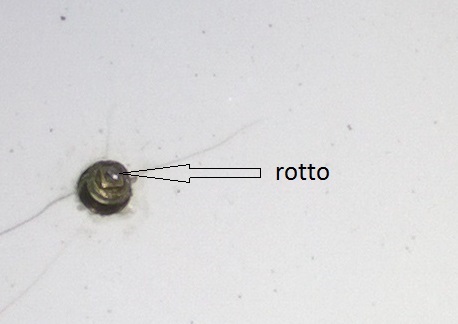

particolare.jpg [ 56.6 KiB | Osservato 4553 volte ]
pignone.jpg [ 94.27 KiB | Osservato 4553 volte ]

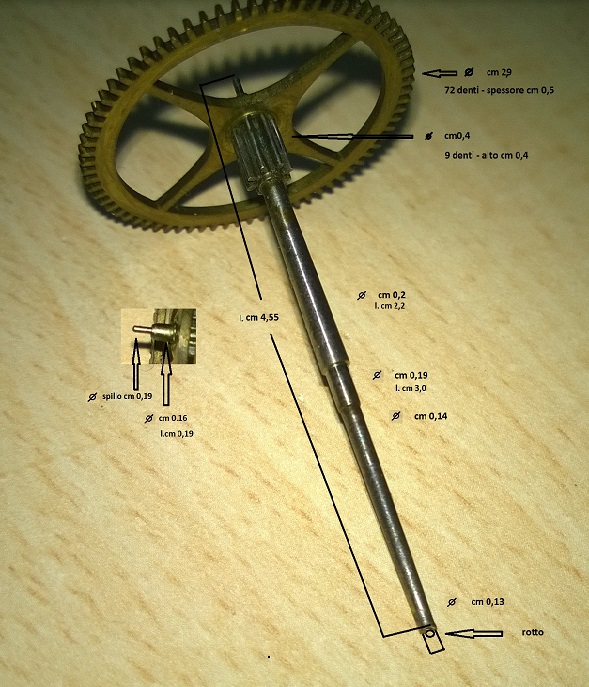

misure.jpg [ 199.98 KiB | Osservato 4553 volte ]

_________________
un cordiale saluto a tutti!!
Guido (pagucl)
Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 14:52
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: martedì 30 giugno 2015, 13:43
Messaggi: 2849
Località: Colle Val d'Elsa
Provincia: SI
Scusa, un chiarimento: ti si è rotto l'alberino, in cima, in corrispondenza al foro di passaggio della caviglia conica di fissaggio della sfera (lancetta) dei minuti? quindi la parte a sezione quadra prima del foro, su cui piazzi la lancetta, c'è ancora, giusto?

PErchè il particolare che mostri con la freccia e la scritta "rotto", invece, non riesco a capirlo bene: sembra forato assialmente e che si sia rotto qualcosa nel foro ... non potresti ingrandire l'immagine?

_________________
Non basta sapere, occorre anche applicare;
non basta l'intenzione, bisogna anche fare.
(W. Goethe)


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 15:08
Non connesso
Senior Advanced User
Senior Advanced User

Iscritto il: domenica 24 luglio 2011, 13:35
Messaggi: 2434
Località: Brunate
Provincia: Como
Ciao, l'immagine della ruota è parecchio scalettata, non capisco se l'ultimo tratto dell'asse sia stato limato o sia semplicemente ossidato.
Comunque anche se non c'è moto spazio , il tratto conico da da 1.4 mm a 1.3 mm non è necessario rifare la ruota, bisogna spianare il moncone, fare un foro da 0.7-0.8 mm piantare un moncone, rifare il quadro e il foro della spinetta.
Se l'asse è stato temprato bisogna anche gar rinvenire la parte terminale.
Il lavoro è simile al ripernaggio di una ruota, con i diametri che hai riportato si può gare con un tornietto da 8 mm e un trapano di precisione per fare il foro che deve essere alesato conico.
Dal punto di vista operativo la parte più delicata è realizzare una specie di lunetta per sostenere l'asse durante la foratura. La prima cosa che mi viene in mente è quella di fissare al carro croce o al portabulino un blocchettino di legno, forarlo con una punta presa con la pinza del mandrino del tornio, e alesare il foro a misura, poi si prende la ruota dalla parte del pivot , si spiana l'asse, lasciando traccia del vecchio quadro, si fa il centrino si fora, si pianta il moncone e si ricostruisce il quadro.

Per fare un lavoro fatto bene serve nisogna avere a disposizione il moncone rotto (per rilevare le misure) e le sfere per verificare che calzino a dovere.
La spinetta la sostituirei con una leggermente più sottile in modo da lasciare un poco più di materiale al quadro.

saluti
Giovanni



Saluti
Giovanni


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 16:44
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Un parere richiesto a gionp e agli esperti:
invece della "lunetta" si potrebbero usare gli accessori numerati di questo tornio da 8 mm.?


Allegati:
20150916_192626 (2) (800x450).jpg
20150916_192626 (2) (800x450).jpg [ 266.69 KiB | Osservato 4526 volte ]
Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 17:12
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: martedì 30 giugno 2015, 13:43
Messaggi: 2849
Località: Colle Val d'Elsa
Provincia: SI
Non possiedo un tornio da orologiaio, ma mi pare ,quantomeno, che gli accessori che hai numerato con 2 (in particolare il primo a sinistra) servano proprio a questo scopo (fornire un supporto preciso per la foratura dell'estremo di una asse lontano del naso della pinza) .... degli altri, sinceramente, non conosco l'uso).

_________________
Non basta sapere, occorre anche applicare;
non basta l'intenzione, bisogna anche fare.
(W. Goethe)


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 18:58
Non connesso
Senior Advanced User
Senior Advanced User

Iscritto il: domenica 24 luglio 2011, 13:35
Messaggi: 2434
Località: Brunate
Provincia: Como
Certamente si potrebbe pensare di usare i tassi per la centratura e la foratura (accessorio 2)
Questo accessorio solitamente su usa come fosse una contropunta conica cava ci appoggi l'asse, dai un minimo di precarico e il pezzo rimane centrato, o se il diametro di un foro coincide con quello dell'asse ce lo puoi infilare (come se fosse la famosa lunetta).
Con estremità cilindriche o coniche (cianfinate all'estremità) il sistema si supporto conico funziona bene, con la presenza dei residui del quadro ho dei dubbi, avremmo dei contatti puntuali e se il quadro non è perfetto potrebbe portare fuori centro l'asse, se cosi fosse o si nei supporti si trova un foro del diametro giusto o si dovrebbe eliminare completamente il quadro.

Però rispetto alle solite ripernature abbiamo una differenza sostanziale, normalmente il pivot grezzo che si pianta è significativamente più sottile dell'albero, anche se uso il supporto come contropunta il pezzo da portare a misura è passante nel foro e lo si puo lavorare a sbalzo,
Nel nostro caso eseguito il foro dobbiamo piantare un moncone che ha un diametro superiore a quello dell'asse per poi cilindrarlo a misura, quindi non possiamo usare la parte conica del supporto come contropunta, il moncone non passerebbe attraverso il supporto ma si appoggerebbe al cono e ci porteremmo in casa le eccentricità del pezzo piantato
Pertanto dobbiamo lavorare l'asse in appoggio in un foro adeguato senza mai toglierlo dal tornio, usare la contropunta a forare come fosse una pressa per piantare il moncone, il martello è meglio tenerlo lontano dal tornio, o usare una lunetta apribile, che ci permette di togliere l'asse da tornio e piantare il moncone con il solito martellino, poi di rimetterlo in macchina e lavorarlo.
Se c'è un foro del diametro corretto si puo usare questa attrezzatura, con qualche difficolta sul piantaggio del moncone , se non si trova il foro conviene crearsi direttamente la lunetta provvisoria e lavorare con quella.

saluti

Giovanni


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 20:30
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: lunedì 6 dicembre 2010, 18:02
Messaggi: 2111
Provincia: FIRENZE
Quando avrai rifatto la parte finale, prima di fare il foro per la coppiglia (pernio conico) ti consiglio di inserire su l'albero la chausseé e la lancetta dei miniti con la rondella bombata che serve per impedire che la sfera possa sfilarsi. A questo punto puoi segnare dove fare il foro per la coppiglia, non lo fare troppo grande altrimenti quando inserisci la coppiglia rischi che si rompa, conviene fare il foro di diametro piccolo e inserire una coppiglia più fine dato che serve al solo scopo di tenuta, e meno si vede meglio è, per la coppiglia ti consiglio di farla in ottone.
Click.

_________________
Click.

Fai ad altri quello che vorresti fosse fatto a te.

Skype: clickmark


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 20:37
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Però, come da misure fornite, potremmo "appoggiare" il supporto sui due diametri a monte: 19 o 14 e il moncone passerebbe tranquillamente. Sempre, come dice gionp, che il supporto abbia il foro a misura giusta.


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 21:11
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
Io non userei mai gli accessori sopracitati come lunetta.

Se necessitate di una lunetta potete costruirla molto facilmente come da foto usando un dado M10.
Questa che vi propongo è la versione da montare sulla contropunta (da usare senza spingere troppo). Cambiando posizione al tondino potete realizzarne una versione da fissare al supporto poggiabulino (in questo modo potrà supportare carichi maggiori)

Allegato:

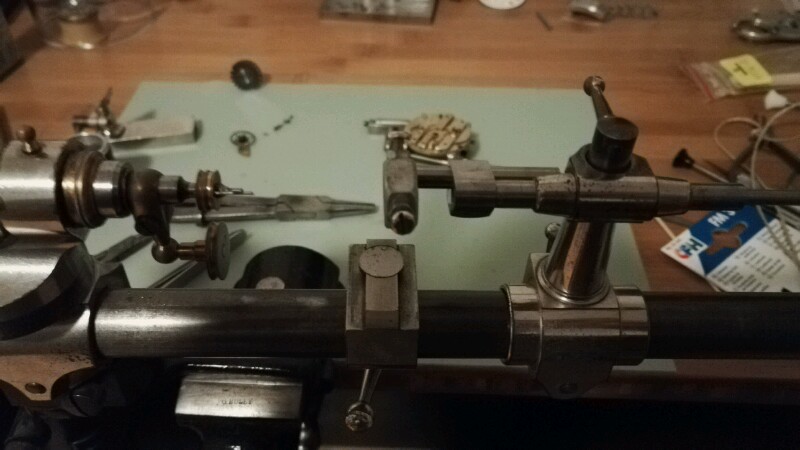

IMG_20160104_200225-480x854.jpg [ 66.71 KiB | Osservato 4485 volte ]


Allegato:
IMG_20160104_200205-800x450.jpg [ 66.66 KiB | Osservato 4485 volte ]




Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 21:38
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Scusa c3n, il tuo incipit dichiara che non useresti mai la "lunetta". Mi sembra di capire allora, che l'alternativa unica per te è questo accessorio che ci hai mostrato, su contropunta o poggiabulino. Come riusciresti a centrare l'albero da forare?
Se gli accessori da me esposti non avessero il diametro giusto, non sarebbe più semplice realizzare una boccola in ottone da sistemare su uno dei fori per portarlo alla misura necessaria, e facilmente eliminabile per far passare successivamente il moncone?


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 22:01
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
Occam ha scritto:
Scusa c3n, il tuo incipit dichiara che non useresti mai la "lunetta". Mi sembra di capire allora, che l'alternativa unica per te è questo accessorio che ci hai mostrato, su contropunta o poggiabulino. Come riusciresti a centrare l'albero da forare?
Se gli accessori da me esposti non avessero il diametro giusto, non sarebbe più semplice realizzare una boccola in ottone da sistemare su uno dei fori per portarlo alla misura necessaria, e facilmente eliminabile per far passare
successivamente il moncone?


Non ho detto che non userei la lunetta (la lunetta è fondamentale)
non userei mai gli accessori numero 2 (che non sono una lunetta) a mo di lunatta facendo passare l'asse attraverso (segneresti l'asse e alla lunga rischieresti di rovinare l'accessorio).
Li uso solo per sostenere la parte finale (se rotonda) oppure su uno spallamento.

L'accessorio proposto non è altro che una lunetta fai da te per chi non dispone di attrezzature per realizzarne una migliore.

Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 22:26
Non connesso
newbie
newbie
Avatar utente

Iscritto il: domenica 3 gennaio 2016, 18:43
Messaggi: 7
Località: Friuli provincia di Udine
Provincia: UD
Questo è molto di più di quanto mi aspettassi !!!!
grazie mille a tutti che vi state interessando a come risolvere il problema.
se ho ben capito pensate di allungare l'asse e praticare un foro? temo non ci sia spazio, ma ripeto sono ignorante in materia
Per vostra comodità allego dettagli ulteriori come richiesto
nella prima foto vedete le ruote dentate che inserite sul perno supportano le lancette
poi seguono singolarmente i particolari
grazie ancora, incomincio a sperare
ciao


Allegati:
foto1.jpg [ 228.5 KiB | Osservato 4471 volte ]
foto2.jpg [ 246.79 KiB | Osservato 4471 volte ]
foto3.jpg [ 109.33 KiB | Osservato 4471 volte ]

_________________
un cordiale saluto a tutti!!
Guido (pagucl)
Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 22:34
Non connesso
VIP User
VIP User
Avatar utente

Iscritto il: mercoledì 9 settembre 2009, 22:01
Messaggi: 20382
Località: Milano
Provincia: Milano
c'è spazio a sufficienza, prima dovrai stemprarlo , poi lo fori e lo ritempri, ci sarebbe anche un'altra soluzione
vediamo chi lo dice :D

_________________
Messaggi inseriti con smartphone, scusate errori. Verranno corretti al pc.
Immagine SP


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 22:43
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Abbassare di un paio di millimetri la ruota cannone e la chaussée :grin:


Top
 Profilo


Re: Vecchia pendola di famiglia
MessaggioInviato: lunedì 4 gennaio 2016, 22:55
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: lunedì 6 dicembre 2010, 18:02
Messaggi: 2111
Provincia: FIRENZE
Occam ha scritto:
Abbassare di un paio di millimetri la ruota cannone e la chaussée :grin:



Se il tuo è un commento serio, non credo che ci sia abbastanza spazio fra le lancette e il quadrante per poterle abbassare in modo che non tocchino.

_________________
Click.

Fai ad altri quello che vorresti fosse fatto a te.

Skype: clickmark


Top
 Profilo
