Ti ringrazio, ma la ricostruzione della pendola di qualche tempo fa è stata ben peggio...



...e mentre aspetto di andar a comperare il necessario, devo costruire un estrapade adeguato...naturalmente con quello che ho già in casa...

Buon lavoro anche da parte mia, Maurizio... più è impegnativo più sarà grande la soddisfazione finale

Curiosando qui e là ho notato che tutti i movimenti Hermle identici a questo, non riportano il n. di serie sotto il punzone del logo però dalla disposizione delle tre ruote non dovrebbe essere la 340. piuttosto la 350. o anche la 1050. ... cambia la misura del movimento e di tanti altri componenti. Vedendo il lato sotto il quadrante forse sarebbe meglio definibile

Sulla parte interna dello sportellino c'è scritto qualcosa? Fra i vari esemplari trovati, ce 'è uno che riporta un numero...


... sembra che si riferisca agli anni '50

grazie Lucia, adesso il movimento riposa in un cantuccio, per cui verificherò. In tutta onestà non sono andato a cercare ulteriori informazioni, anche alla luce dello stato ebanistico... ... fortunatamente, ho sbloccato tutti e tre i treni, anche se girano "incollati" ,per cui sarà necessario un servizio completo. Però prima devo costruirmi un estrapade serio, nei precedenti lavori avevo usato degli accrocchi inennarrabili...

In ogni caso, ho il fornitore di legname di fiducia chiuso per lavori fino a metà mese...per cui ho ordinato su temu...ci vorrà un po'...quindi, la scaletta prossima ventura sarà questa:
Scartavetrata propiziatoria
Stuccatura
Scartavetratura livellante
Ritocchi eventuali
Costruzione estrapade
Revisione


La calma, dicono, sia la virtù dei forti...

Oggi nevica, per cui ho cambiato la scaletta iniziando la costruzione dell'estrapade...falegnameria, ricerca viteria varia...mi piacerebbe farlo a finto bariletto, ma non ho materiale tubistico adeguato, e tornire dal pieno tutta quella roba partendo da una barra di c40 da 40mm di diametro mi sa di spreco cosmico... per cui ho optato per un sistema aperto ad implementazioni future, che per ora sarà a barra di blocco, e no, non copio nessuna referenza Bergeon, in quanto lo voglio compatibile con delle comuni chiavi a bussola con innesto a 1/4. In seguito mi tornirò dei finti assi ad hoc se necessari.
Alla fine sarà pure questo un accrocchio...ma stavolta evoluto...

Stuccatura e carteggiatura fatte. Adesso aspettiamo che arrivi il piallaccio preso on line sperando vada bene. Nel frattempo dietro si può notare il cantiere per l'estrapade. Vado a rilento perchè non ero troppo convinto del progetto iniziale, per cui ho apportato delle modifiche che condizionano tutto innanzi tutto per poter operare poi in sicurezza. ( gia mi sono carteggiato un po' di dita con la levigatrice ) figuriamoci poi se mi parte un mollone caricato. per cui ho abbandonato l'idea degli inserti attacco 1/4 in favore di un mandrino da 6mm, così elimino il rischio che rimuovendo il bariletto con la molla caricata sull'albero quest'ultimo si sganci dalla bussola e oplà...zoiiing...e prontosoccorso probabile...per cui devo rivedere anche il cricchetto..
Finite le feste auguro comunque ogni bene a tutti.

Ben ritrovati a tutti.

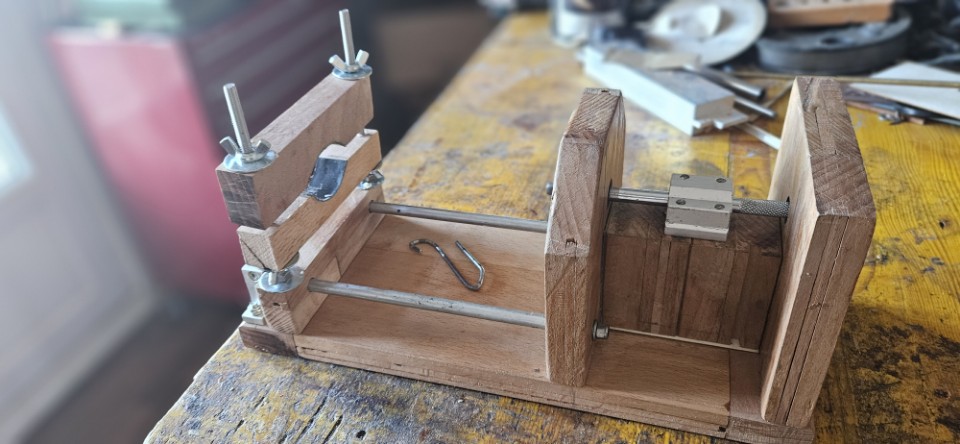

Dunque, parallelamente all'orologio ho riempito i tempi morti conseguenti all'attesa dell'arrivo dei materiali cinesi, realizzando un estrapade congruo alle molle da pendoleria. Ormai è pressochè finito, salvo il cricco e la relativa manovella,dato che, quello destinato in origine si è rotto senza nemmeno usarlo, il nuovo arriverà tra qualche giorno assieme ai tubi in acciaio per realizzare i finti bariletti.
Ho abbandonato l'idea della barra blocca molle in considerazione delle dimensioni...

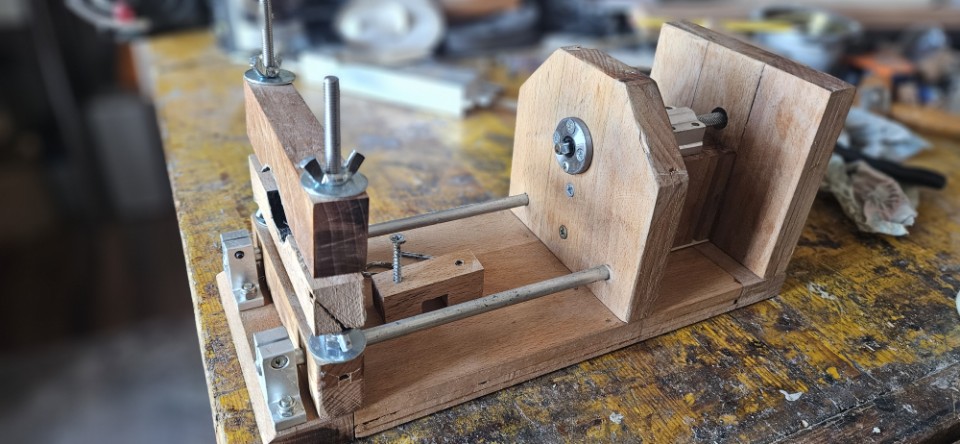

Eccolo qua....

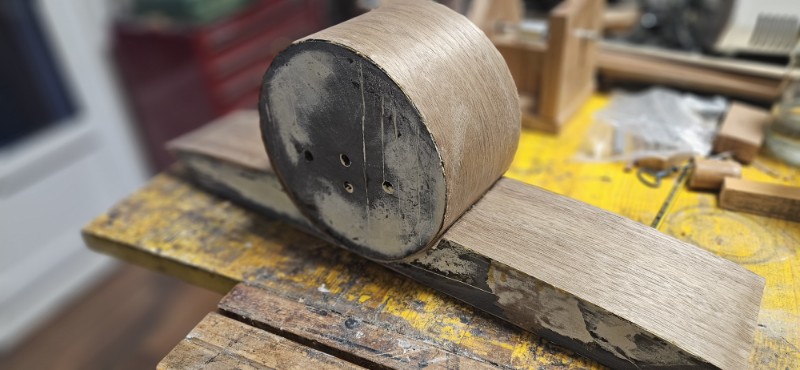

Bene..il "sopra" c'è...adesso 24 h di asciugatura, poi rifilerò le abbondanze e procederò col sotto.

Sto seguendo, veramente encomiabile per volonta', e immagino verra' un capolavoro. Aspetto di vedere il prosieguo

Grazie...purtoppo ci vuole molta calma...la colla impiega 24 ore per diventare carteggiabile, per cui, si incolla e si aspetta...

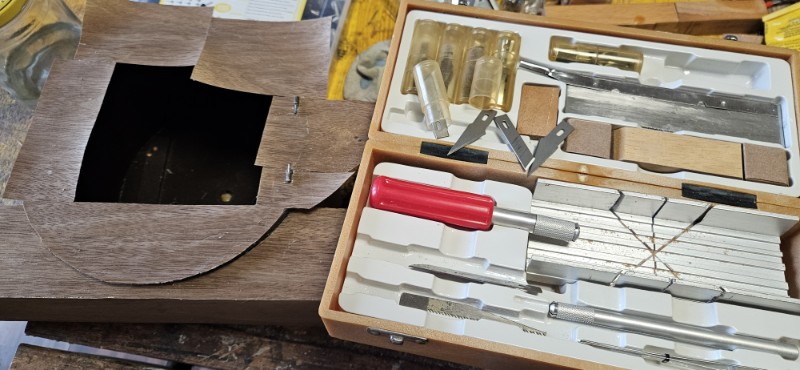

Il mobiletto è piuttosto irregolare per cui devo incollare una parte, rifinirla, e poi incollare quella adiacente...poi ho preso un piallaccio sottilissimo nella speranza di poterlo piegare a vapore per fare le cuspidi, ma purtroppo si rompe a causa dell'angolo troppo acuto, per cui dovrò passare al piano B in parecchi punti, ovvero extra mano di gommalacca...

infatti il mio problema e' che gia' ho poca pazienza, il che e' strano per questo hobby, ma poi non posso tenere i lavori "aperti" per troppo tempo per non incorrere nelle ire della moglie ...
Anche le molle io con una tecnica particolare le estraggo e le infilo a mani nude, solo quelle dei fusee inglesi evito perche' ho paura. Praticamente tiro l'asse centrale e svolgo una spira alla volta. Per inserirle faccio l'operazione inversa.
Questo video rende l'idea
https://youtu.be/hC61EFOqDy4

E infatti in precedenza ho fatto così pure io, aiutandomi con delle fascette stringitubo a vite dove possibile, solo che una molla della pendola viennese, grossa, larga e lunga, come la piegavo per inserirla mi è filata, ha tagliato il guanto e se n'è volata a zonzo...ok...niente di che, ma, visto che molto probabimente è filata perchè la mia mano sinistra ha ceduto, (ho avuto dei problemi coi tendini in passato), per cui, non volendo sfidare la sorte ho provato a fare l'avvolgitore...e disavvolgitore... ... sicuramente per la revisione del movimento lo userò, ( sperando in bene... ).
Devo vedere le molle perchè due sono particolarmente dure da caricare, quella dei quarti e quella del tempo, ma poi non scaricano la forza sulle ruote. Siccome non intendo lavare le armature con liquidi troppo aggressivi, ho provveduto a lubrificare i pivot con un po' di olio di paraffina, tipo quello per le macchine da cucire, così ammolla le croste e di conseguenza la pulizia delicata sarà più agevole, ma, anche se in bagno d'olio lo scappamento non scappa comunque... . Così, pulendo le boccole una ad una ne verificherò le ovalizzazioni, nel caso dovrò passare un bel po' di tempo sul tornietto a farmi le boccole nuove...a comprarle costano tanto...
Nella mia piccola e breve esperienza con questo tipo di movimenti, la boccola ovalizzata mi ci è sempre scappata...nel caso di una sveglia e di un cucù usai i punzoni a pompa, ma per le altre me le dovetti fare...

Bene...impiallacciato completamente, anche dove non c'era rivestimento (retro e fondo). Ho cercato foto online e parecchie presentavano il retro rivestito, mentre questa presentava una vernice marron-violaceo bruttina...adesso asciugatura fino a domani...
Il portellino posteriore invece, ho scoperto essere di noce massello...per cui lo sto sverniciando e poi lo finirò di conseguenza... Sono piuttosto curioso di vedere la differenza col piallaccio cinese...(ok, noce è noce...ma non si sa mai... )

Fino ad ora ho seguito in "timoroso" silenzio perché, in un lontano passato, mi sono scontrato anche io con quella plasticaccia simil legno e...ho perso! Ora penso che, viceversa, tu abbia superato il peggio e sono curioso di vedere quello che immagino un fantastico risultato

Sto seguendo il tuo lavoro con grande attenzione e sono sicuro che riuscirai a portarlo a termine in ottima maniera. Sono davvero curioso di vedere il lavoro finito.

Oggi....
