Orologio da torre Cattaneo
Autore Messaggio
MessaggioInviato: martedì 29 settembre 2015, 10:31
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Ho recuperato questo orologio da torre della ditta Cattaneo.

Sembrerebbe costruito negli anni '50, a due treni di ruote parallele con scappamento a caviglie. Il caricamento dei pesi dovrebbe essere elettrico tramite catene qui assenti.

Dalle notizie che mi hanno dato era montato su un campanile in provincia di Varese e smontato una quarantina di anni fà.


Allegati:

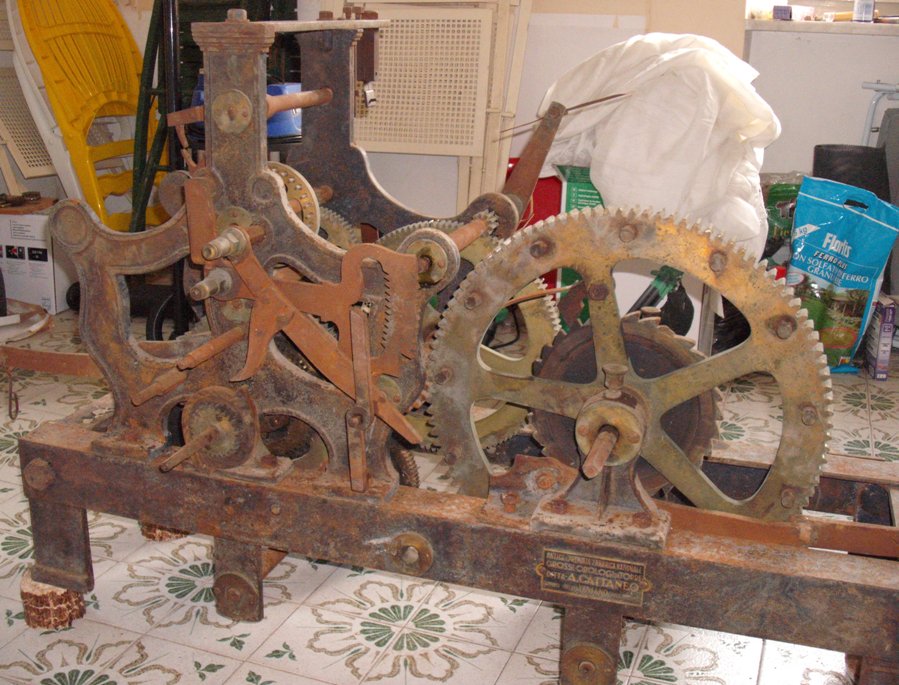

Commento file: vista anteriore
DSCF9193.JPG [ 153.3 KiB | Osservato 5448 volte ]

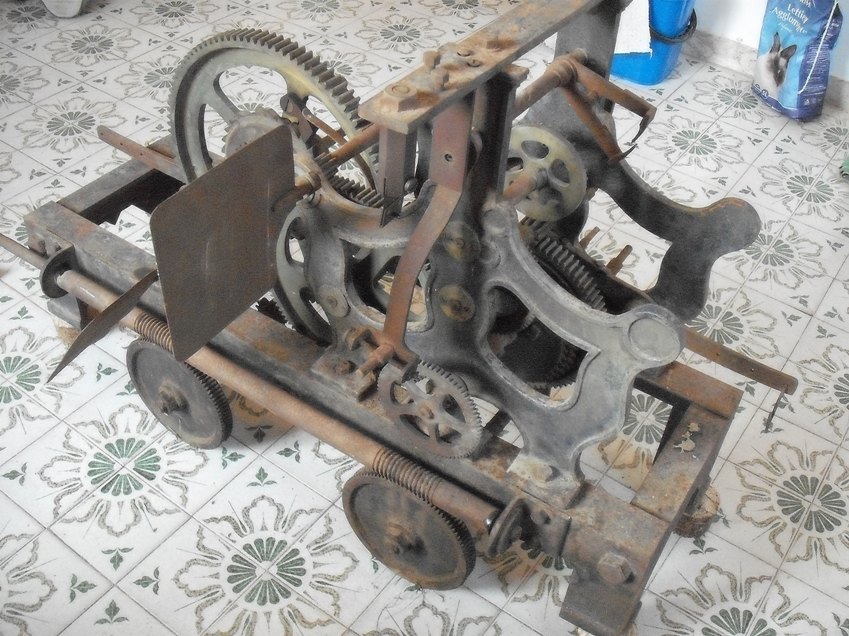

Commento file: vista posteriore
DSCF9197.JPG [ 159.09 KiB | Osservato 5448 volte ]
Commento file: la targhetta del produttore: A. Cattaneo (Appiano Gentile) Veniano
DSCF9205.JPG [ 76.09 KiB | Osservato 5448 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: martedì 29 settembre 2015, 10:36
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Altri particolari


Allegati:

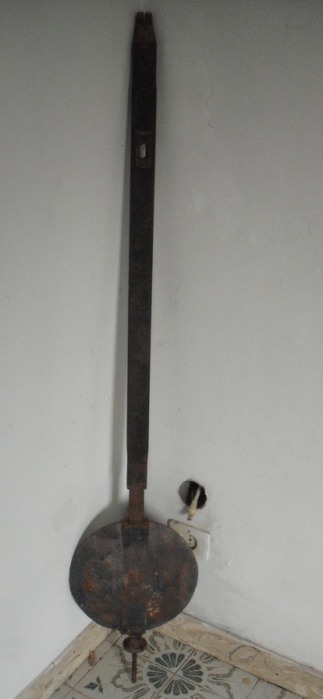

Commento file: Il pendolo
DSCF9191.JPG [ 40.96 KiB | Osservato 5446 volte ]
Commento file: Pesi e contrappesi
DSCF9210.JPG [ 58.61 KiB | Osservato 5446 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: martedì 29 settembre 2015, 10:45
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

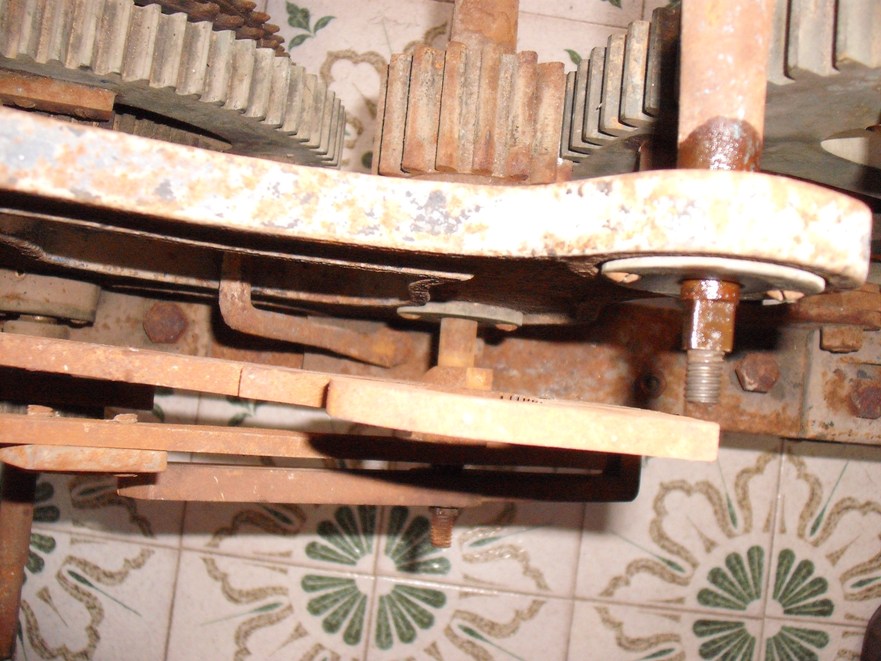

Purtroppo mancano alcuni particolari:

il quadrante di controllo delle ore con le due ruote delle ore.

Inoltre la suoneria non capisco come funziona, od il leveraggio è montato sbagliato o manca qualcosa.
C'è una chiocciola interna che azione una leva ed una esterna collegata a niente.


Allegati:

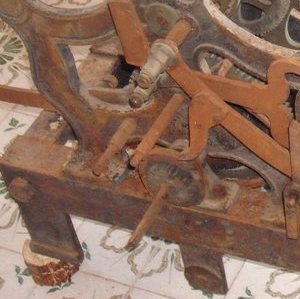

Commento file: Terminale della leva sulla chiocciola interna
DSCF9202bis.jpg [ 31.28 KiB | Osservato 5445 volte ]
Commento file: Particolare leva sulla chiocciola interna
DSCF9200.JPG [ 100.05 KiB | Osservato 5445 volte ]

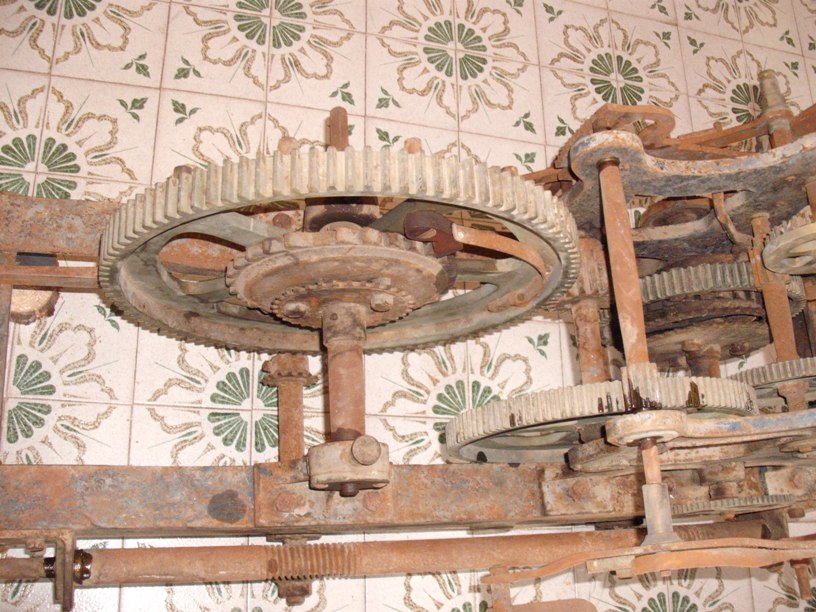

Commento file: treno suoneria
DSCF9201.JPG [ 151.61 KiB | Osservato 5445 volte ]
DSCF9213.JPG [ 149.87 KiB | Osservato 5444 volte ]


Ultima modifica di nene il martedì 29 settembre 2015, 10:59, modificato 1 volta in totale.
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: martedì 29 settembre 2015, 10:52
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Volevo chiedere al forum se qualcuno ha qualche informazione sulla ditta Cattaneo, e se per caso esistono immagini/foto di un orologio completo. In rete non ho trovato quasi niente, escluso che la ditta Cattaneo costruiva orologi per campanili a Veniano fra gli anni '30 e '50 (dati dagli archivi on line del comune di Grandate, Cantù e Cadorago).

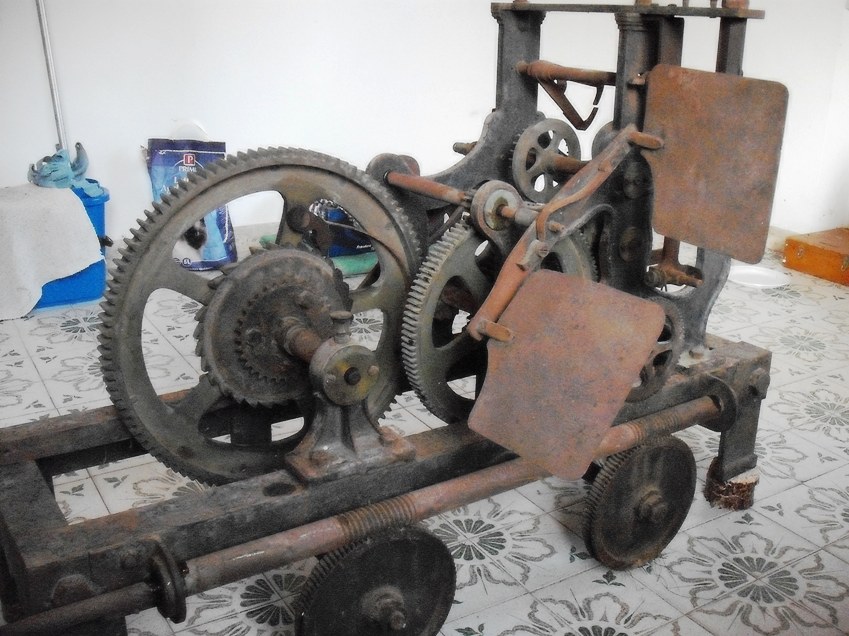

Due ultime curiosità:

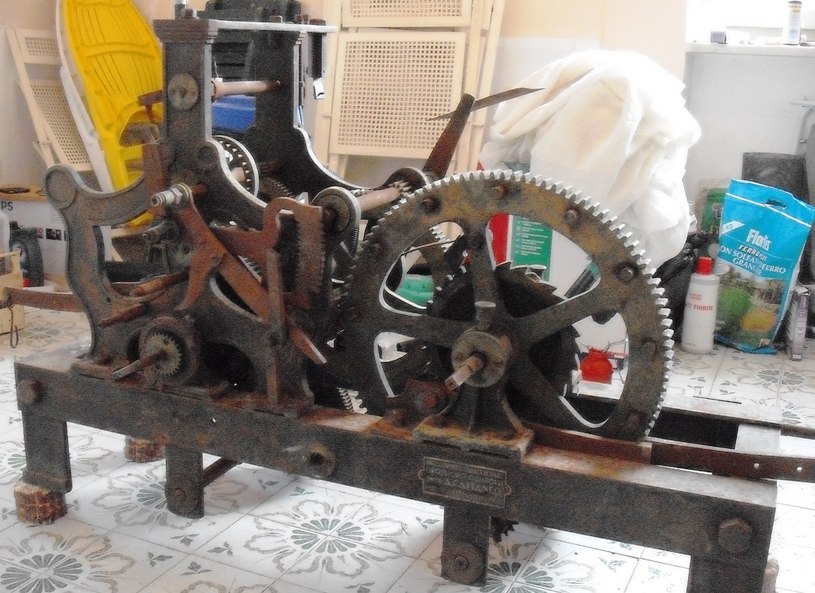

- le due ruote piene e la vite senza fine visibili sulla vista posteriore cosa servivano? Per la ricarica?
- assieme all'orologio ho ricevuto anche una manovella per al ricarica dei pesi, ma l'unico punto in cui si riesce ad inserire è sull'asse della ventola della suoneria. E' possibile che sia così?


Allegati:
DSCF9195.JPG [ 136.59 KiB | Osservato 5444 volte ]
DSCF9196.JPG [ 143.1 KiB | Osservato 5444 volte ]


Ultima modifica di nene il martedì 29 settembre 2015, 15:50, modificato 1 volta in totale.
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: venerdì 16 ottobre 2015, 9:50
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

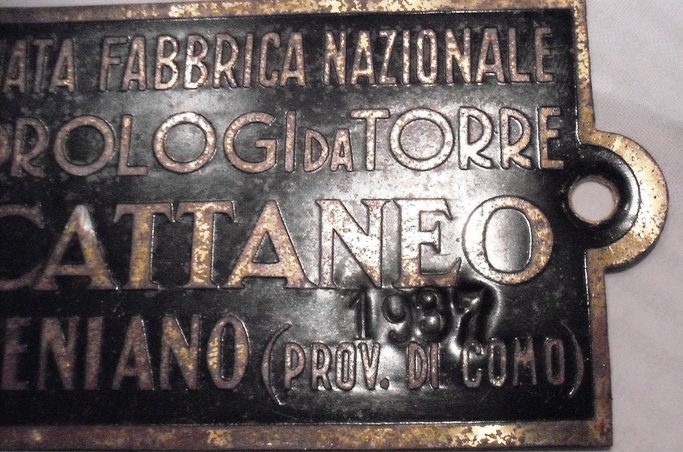

Nello smontaggio dell'orologio (che fatica !), pulendo la targhetta ho trovato inciso una data, probabilmente la data di costruzione: 1937.

Io lo pensavo anni '50.


Allegati:
DSCF9218.JPG [ 100.42 KiB | Osservato 5315 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: martedì 10 novembre 2015, 12:09
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

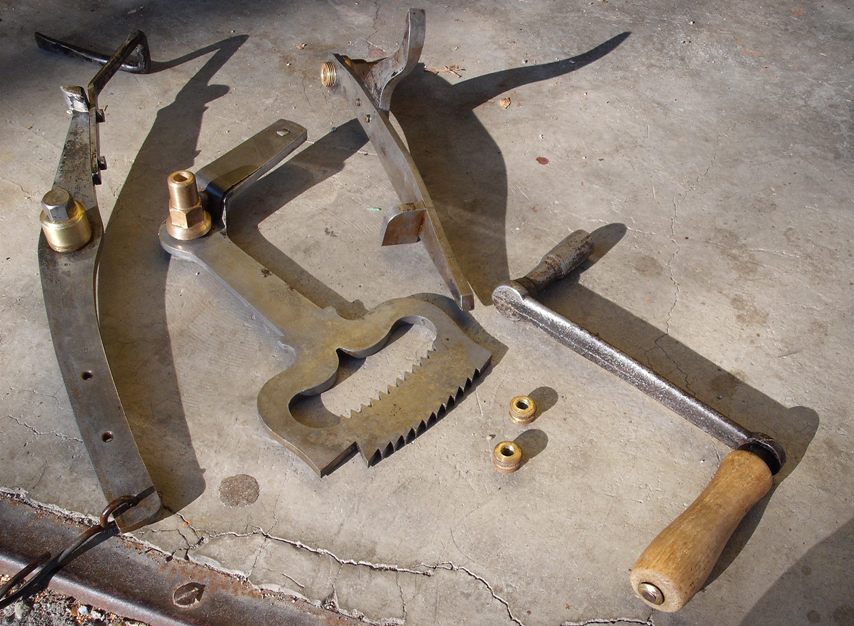

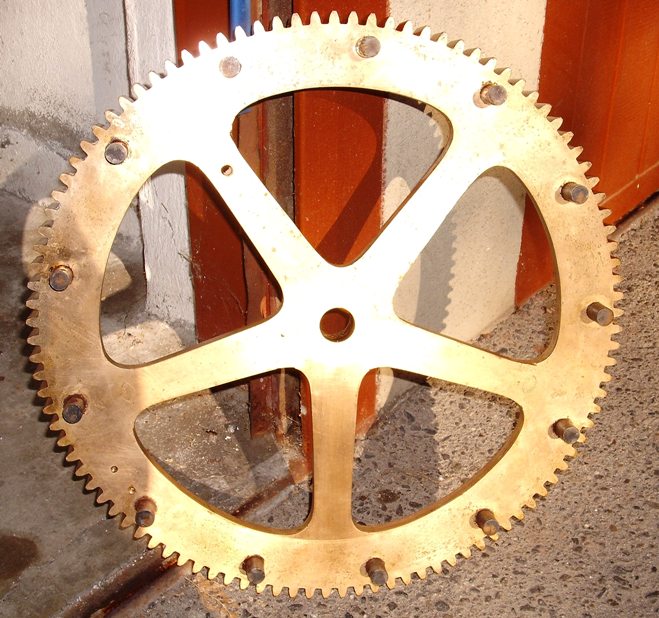

Piccolo avanzamento lavori: primi pezzi puliti del treno suoneria.

Per la pulizia:
- le parti in acciaio sono state pulite con bagno in aceto e con spazzola metallica per l'asportazione della ruggine. Protezione finale con olio al silicone.
- parti in bronzo bagno con Chante Claire ed ammoniaca. Protezione finale con cera a base di cera d'api, dopo aver lasciato scaldare il pezzo al sole.

Ciao, Nene , ed arrivederci al prossimo aggiornamento, che non so quando sarà: il tempo è tiranno.


Allegati:
DSCF9399.JPG [ 109.48 KiB | Osservato 5190 volte ]
DSCF9405.JPG [ 117.62 KiB | Osservato 5190 volte ]
Commento file: Particolari sulla ruota in bronzo: come si usava una volta marchiati con la data di produzione e il marchio della ditta
DSCF9400.JPG [ 62.79 KiB | Osservato 5190 volte ]

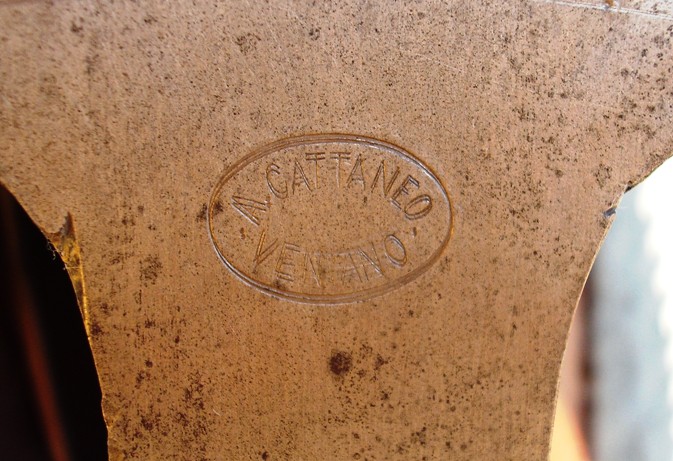

Commento file: marchio della ditta
DSCF9401.JPG [ 114.23 KiB | Osservato 5190 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: martedì 10 novembre 2015, 16:44
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Grazie Marisa per l'interessamento.

Le uniche notizie che ho trovato in rete sono nell'archivio di "Lombardia - Beni Culturali" relativi alla riparazione/costruzione di orologi da torre/campanile in provincia di Como:

come ditta A.Cattaneo - Veniano
- orologio a Grandate 1929-1934
- orologio a Caslino al Piano (Cadorago) 1934
- il mio a Golasecca * (VA) 1937
- questo http://www.orologiko.it/forum/viewtopic.php?f=76&t=38774 a Guanzate (CO) 1938

* così mi hanno detto.

come ditta Carlo Cattaneo (forse il figlio ????) - Veniano

- orologio a Figino Serenza 1939
- orologio ad Albese con Cassano 1947
- orologio a Cantù 1959-1961

Delibera del comune di Erba per spese orologio a ditta Cattaneo-Veniano 1963

Ciao, Nene


Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: mercoledì 27 aprile 2016, 9:57
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Finalmente, reinizio lavori di restauro dell'orologio.

Ciao, Nene :D


Allegati:

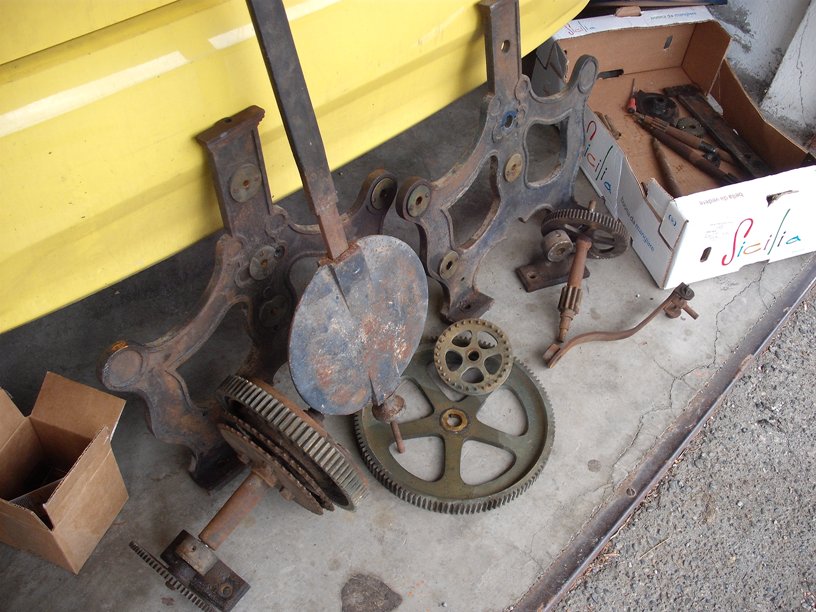

Commento file: Orologio ridotto in pezzi: qui treno del tempo
cat1.JPG [ 122.51 KiB | Osservato 4557 volte ]
Commento file: Primi pezzi puliti
cat3.JPG [ 95.29 KiB | Osservato 4557 volte ]
Commento file: Colore originale della struttura: un bel blù
cat2.JPG [ 45.51 KiB | Osservato 4557 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: mercoledì 8 giugno 2016, 11:47
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

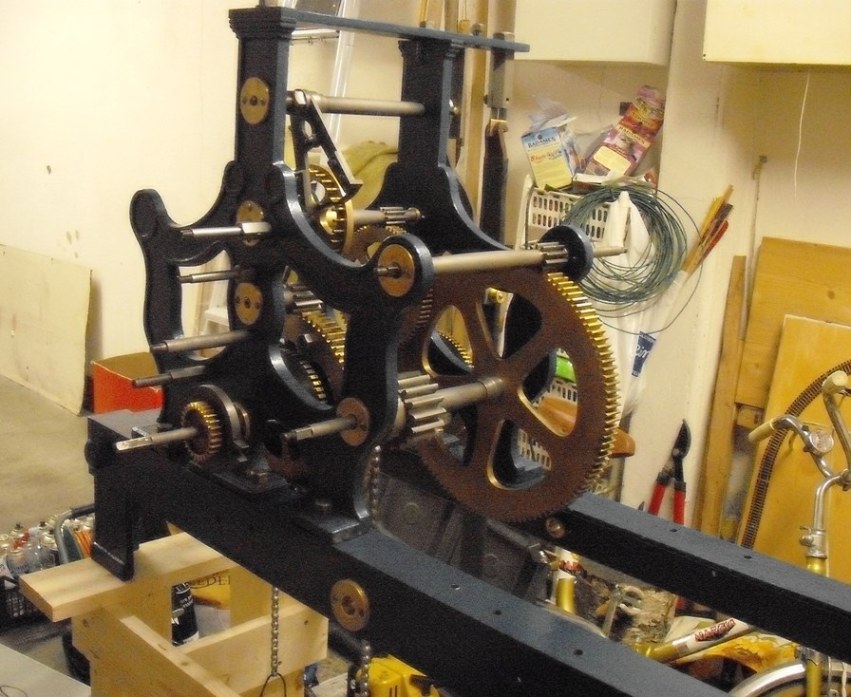

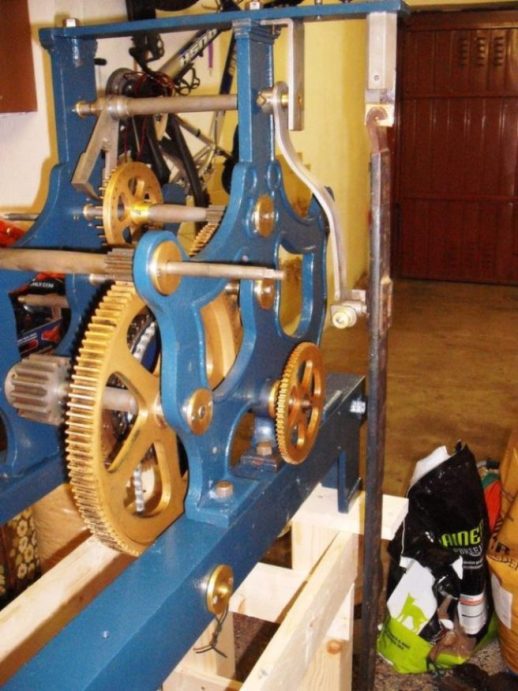

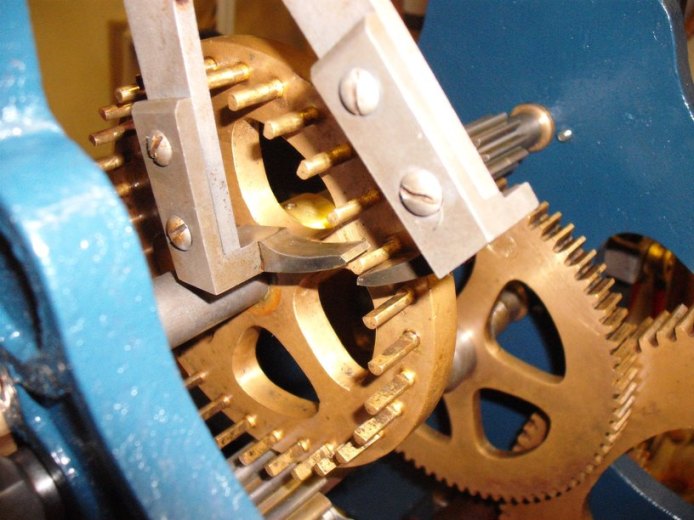

Finalmente sono quasi giunto alla fine dell'opera: treno del tempo montato, ed orologio funzionante! :grin:

Ciao, Nene.


Allegati:
CAT1B.JPG [ 142.01 KiB | Osservato 4343 volte ]
CAT1C.JPG [ 82.28 KiB | Osservato 4343 volte ]
CAT1A.JPG [ 78.99 KiB | Osservato 4343 volte ]
Commento file: Il colore è un blù scuro. Purtroppo il flash falsa le tinte.
CAT1D.JPG [ 123.39 KiB | Osservato 4343 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: venerdì 15 luglio 2016, 13:47
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

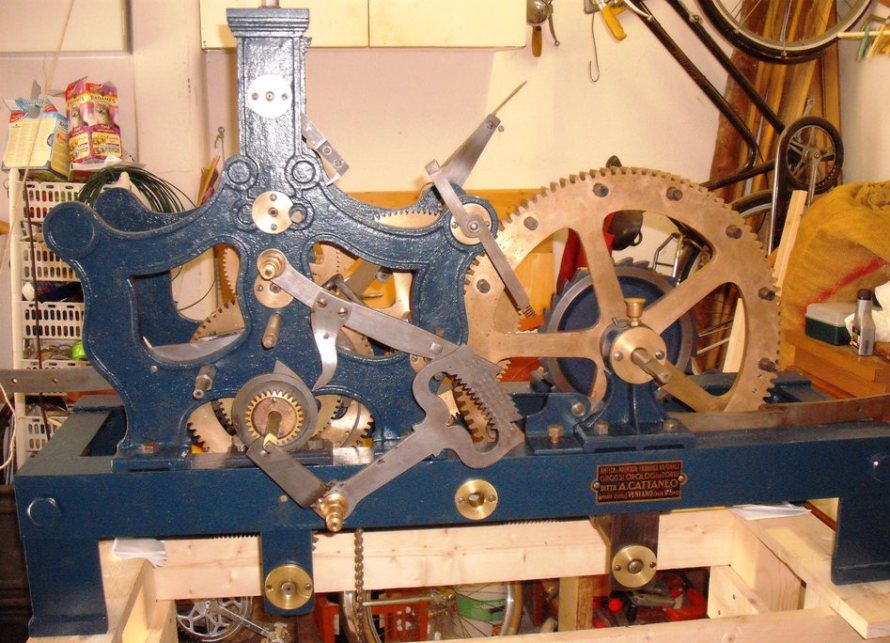

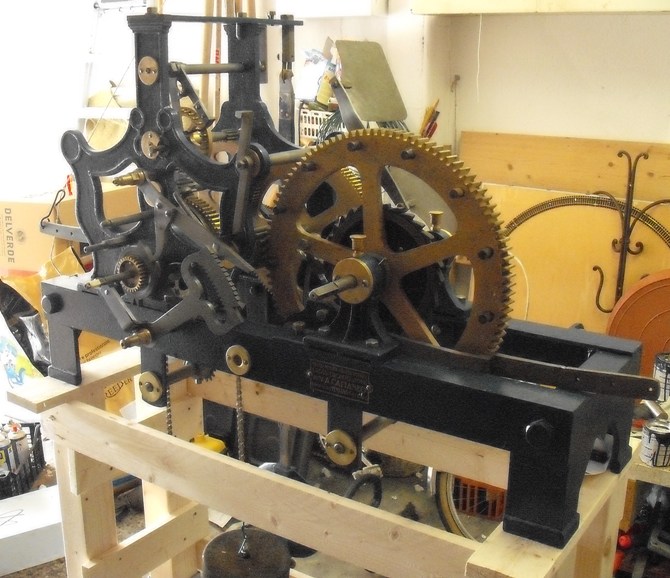

Alla fine montato anche il treno della suoneria.

Ciao, Nene :D


Allegati:
DSCF9791.JPG [ 136.48 KiB | Osservato 4060 volte ]
DSCF9793.JPG [ 90.04 KiB | Osservato 4060 volte ]
DSCF9797.JPG [ 108.77 KiB | Osservato 4060 volte ]
Commento file: Quadrantino con la sola lancetta dei minuti per avere un'indicazione dell'ora
DSCF9803.JPG [ 63.35 KiB | Osservato 4060 volte ]
Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: venerdì 15 luglio 2016, 14:03
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

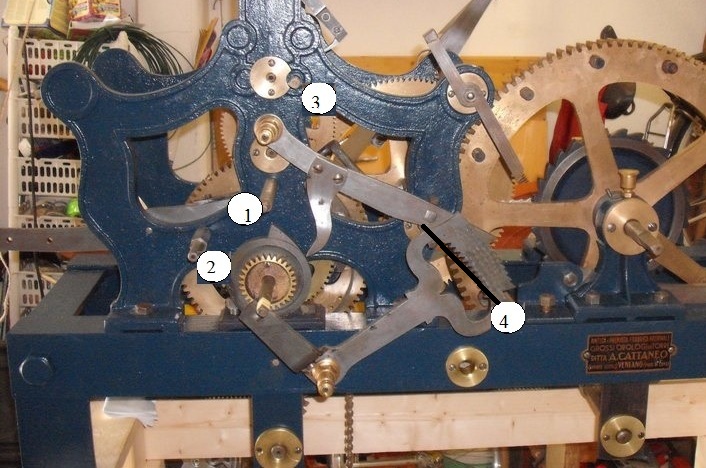

Purtroppo l'orologio è incompleto, specialmente la suoneria, in alcune sue parti:
Allegato:
DSCF9789.JPG [ 144.74 KiB | Osservato 4070 volte ]

1 e 2 : ruote per dare il moto alla lancetta delle ore.
3: leva della suoneria
4: nottolino comando suoneria

inoltre manca l'ingranaggio per la ricarica automatica della suoneria.
Allegato:

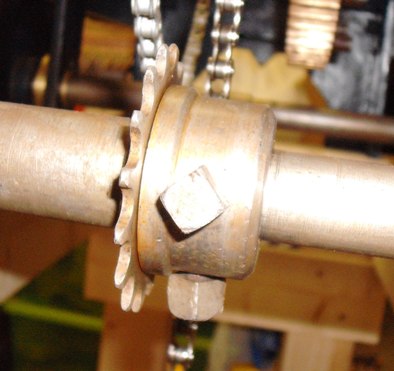

Commento file: questo è quello posto sul treno del tempo
DSCF9792.JPG [ 37.89 KiB | Osservato 4070 volte ]

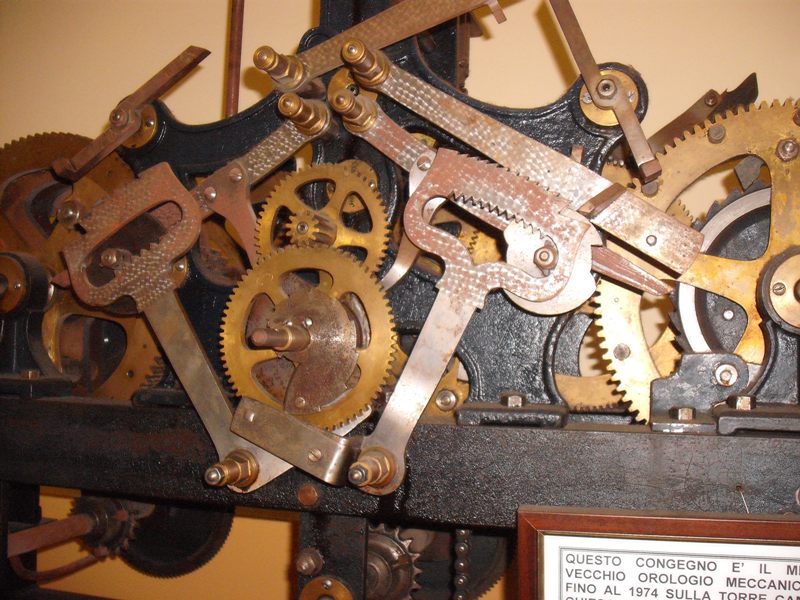

Aggiungo, per confronto, la foto di un altro orologio Cattaneo in cui si vedono bene le ruote e la leva/nottolino della suoneria mancanti.
Allegato:
catt3.JPG [ 119.4 KiB | Osservato 4070 volte ]


Ciao, Nene :D


Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: mercoledì 28 settembre 2016, 10:02
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO

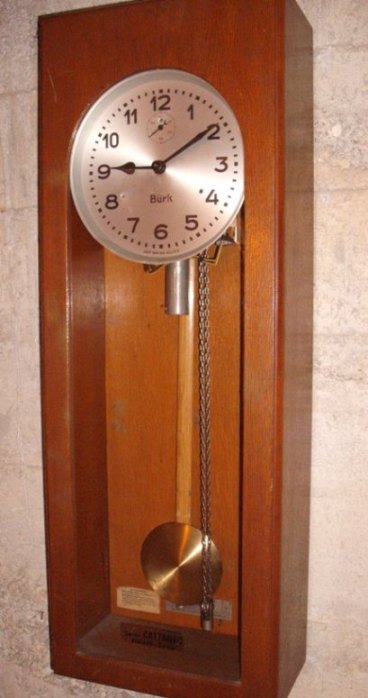

Ultimamente ho recuperato questo:
Allegato:
DSCF9863.JPG [ 54.36 KiB | Osservato 2587 volte ]


Un Burk da ufficio/fabbrica.

Voi direte: ma cosa c'entra con un orologio da campanile?

La risposta è in questi dettagli
Allegato:

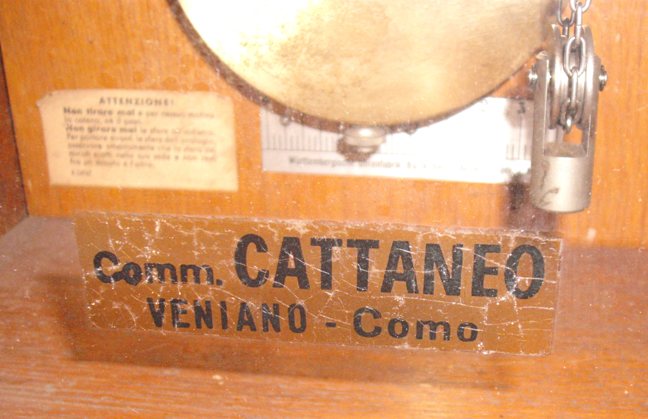

Commento file: Scritta sul Burk
DSCF9864.JPG [ 60.12 KiB | Osservato 2587 volte ]


Allegato:

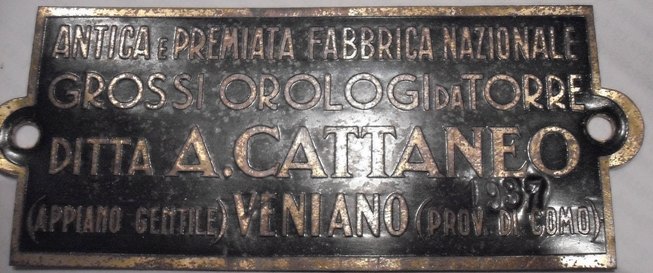

Commento file: targhetta dell'orologio da campanile
DSCF9217.JPG [ 66.42 KiB | Osservato 2587 volte ]


Nella mia fantasia potrebbe essere l'orologio sito nell'ufficio della fabbrica Cattaneo.

Ciao, Nene


Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: venerdì 2 dicembre 2016, 16:22
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Trovate in rete notizie di un altro orologio Cattaneo

- Orologio sul campanile della chiesa di San Carlo a Seregno - 1928-29

"....Anche l’orologio della torre campanaria fu fortemente voluto dalla popolazione di San Carlo che, ancora, individuava le ore dalla posizione del sole ed era desiderosa di imparare ad orientarsi “leggendo” l’orologio. Per l’acquisto ci si rivolse alla Ditta Cattaneo di Veniano...."

Il costo era di 5000 lire dell'epoca. L'orologio è stato sostituito nel 1970 da uno elettronico.

Fonti http://www.sancarloseregno.it/

Ciao, Nene :D

Cita:
Le uniche notizie che ho trovato in rete sono nell'archivio di "Lombardia - Beni Culturali" relativi alla riparazione/costruzione di orologi da torre/campanile in provincia di Como:

come ditta A.Cattaneo - Veniano
- orologio a Grandate 1929-1934
- orologio a Caslino al Piano (Cadorago) 1934
- il mio a Golasecca (VA) 1937
- questo viewtopic.php?f=76&t=38774 a Guanzate (CO) 1938

come ditta Carlo Cattaneo (forse il figlio ????) - Veniano

- orologio a Figino Serenza 1939
- orologio ad Albese con Cassano 1947
- orologio a Cantù 1959-1961

- Delibera del comune di Erba per spese orologio a ditta Cattaneo-Veniano 1963


Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: venerdì 3 marzo 2017, 17:36
Non connesso
Moderatore
Moderatore

Iscritto il: giovedì 12 febbraio 2009, 15:23
Messaggi: 639
Località: Como
Provincia: CO
Cita:
Sono quasi certa che i Cattaneo siano coloro che hanno rilevato la ditta Fontana


Girovagando in rete sono giunto sul Blog di "danielebertisindaco.blogspot.it".

Sfogliandolo ho trovato che le ditte , Cattaneo e Fontana, almeno fino al 1940, erano due ditte separate ed in concorrenza.

Nel blog sono citati questi due preventivi relativi al restauro dell'orologio della torre comunale a Legnano.
Allegato:

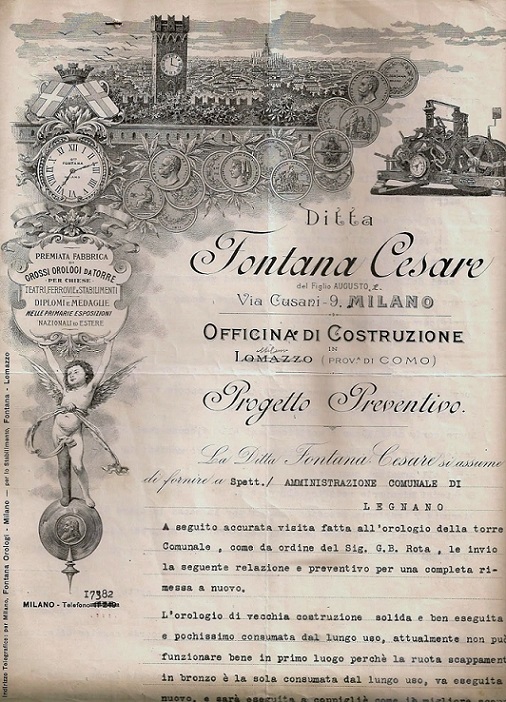

Commento file: preventivo della ditta Fontana del 9 maggio 1940
cattaneo02.jpg [ 180.27 KiB | Osservato 1980 volte ]

Allegato:

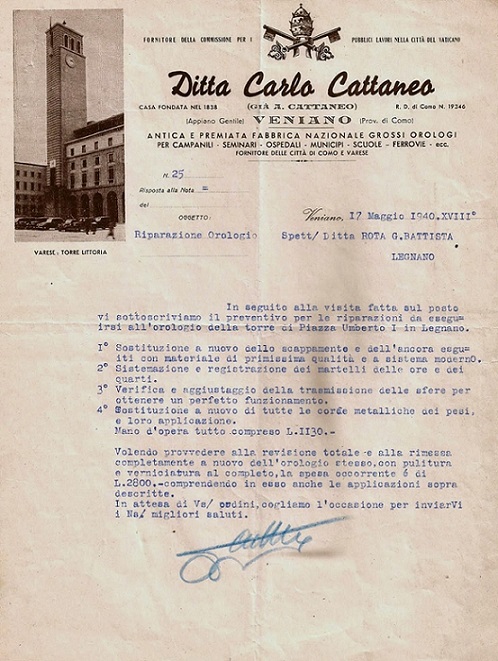

Commento file: preventivo della ditta Cattaneo del 17 maggio 1940
cattaneo01.jpg [ 138.48 KiB | Osservato 1980 volte ]


Cita:
come ditta Carlo Cattaneo (forse il figlio ????) - Veniano


Dalla carte intestata, effetivamente Carlo Cattaneo era un erede di A. Cattaneo.

Per chi volesse leggersi in toto l'articolo citato nel Blog, si trova al mese di febbraio 2015.

Ciao, Nene


Top
 Profilo


Re: Orologio da torre Cattaneo
MessaggioInviato: venerdì 3 marzo 2017, 22:18
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: giovedì 8 gennaio 2015, 16:39
Messaggi: 978
Località: Cameri
Provincia: Novara
Complimenti per il restauro. Dopo il tuo lavoro sembra appena uscito dalla fabbrica.Interessante anche la tua ricerca sulle origini di questo orologio. Gran bel lavoro.
Da quando ho visitato il museo dei Bergallo questi orologi mi stanno interessando sempre di più.

Grazie

_________________
Daniele


Top
 Profilo


Visualizza ultimi messaggi:  Ordina per
Apri un nuovo argomento Rispondi all’argomento  [ 21 messaggi ]  Vai alla pagina 1, 2  Prossimo

Tutti gli orari sono UTC + 2 ore


Chi c’è in linea

Visitano il forum: Nessuno e 2 ospiti


Non puoi aprire nuovi argomenti
Non puoi rispondere negli argomenti
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi inviare allegati

Vai a:
