ciao a tutti.. vi allego tre foto scaricate da ebay. Volevo sapere se qualcuno di voi ne ha mai smontati e nel caso come sono sono fatti sotto il quadrante.. perchè, a naso, credo che si possa modificare un roskopf normale e crearne il quadrante....

Ovvero...sotto il vestito niente(un banalissimo roskopf)

ciao, ma come dovrebbe essere fatta la mofica? il pendolo non mi pare centrato sull'asse dell'ancora e il centro ore è decentrato...

andate anche a vedere, qui sotto, quanto se la fanno pagare la modica, 'sti disgraziati.. io volevo tentare di costruirme uno.. nessuno sa come fatto sotto il quadrante? Grazie a tutti.


http://cgi.ebay.it/ws/eBayISAPI.dll?Vie ... SS:IT:1123

MODIFICA: non riesco a farla e neanche a scriverla... ma non mandatemi a ripetizioni di italiano

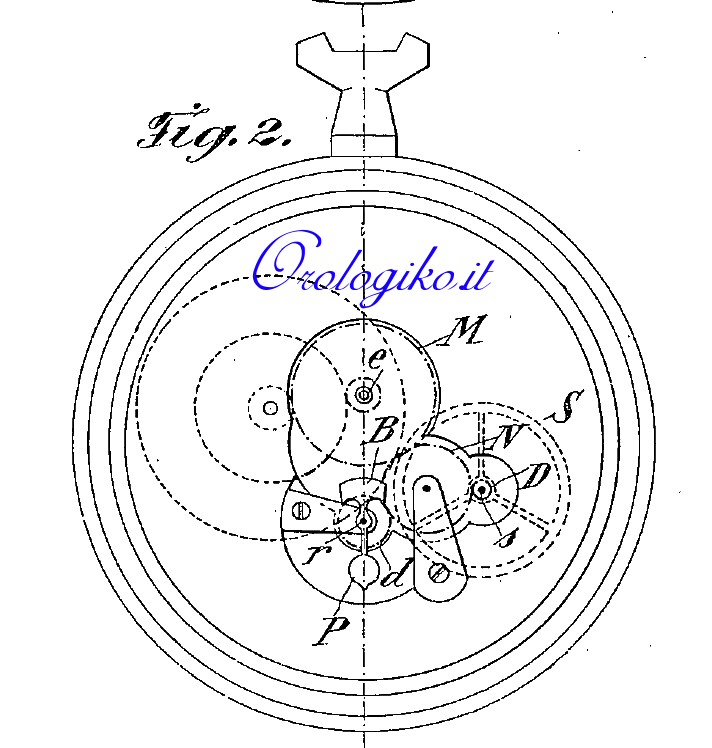

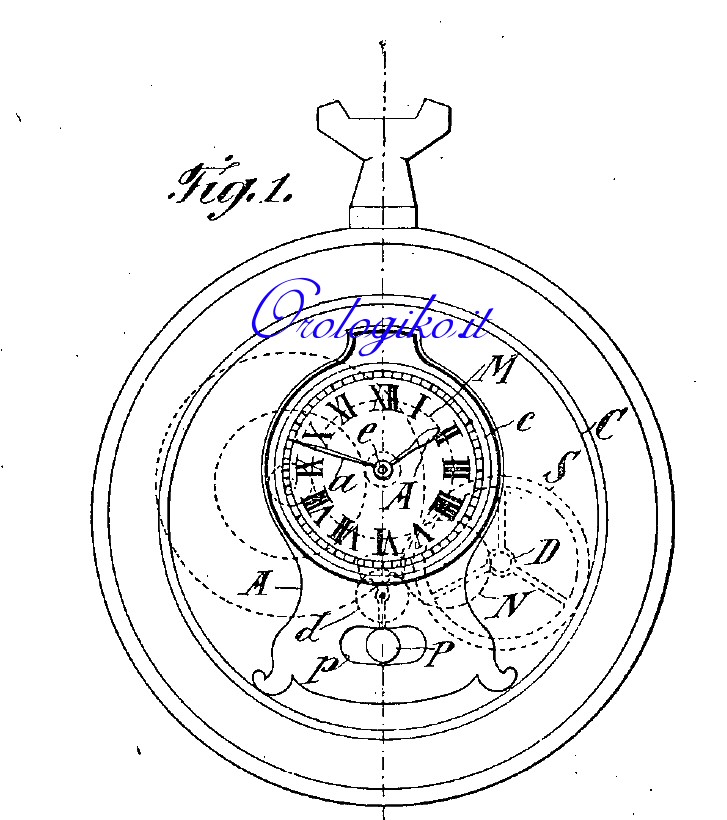

Ecco le foto del brevetto originale..
Buon Lavoro!

grazie old-quark, sei una miniera di informazioni Ti ringrazio anche del tempo che mi hai dedicato.. come ringrazio jch: siete due colonne del sito

Ciao a tutti, riprendo questo post, per chiedere se qualcuno ha qualche orologio simile da mostrare, io ho guardato le foto e le spiegazioni ma non sono riuscito a chiarirmi le idee di come funziona.

Puoi trovare qualche info in più cercando mock pendulum.. anche qui sul forum..

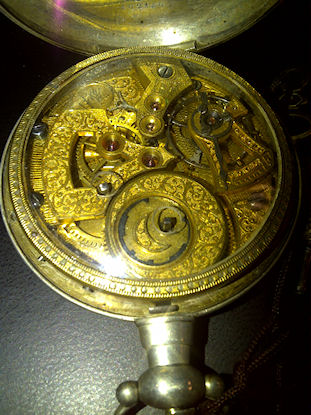

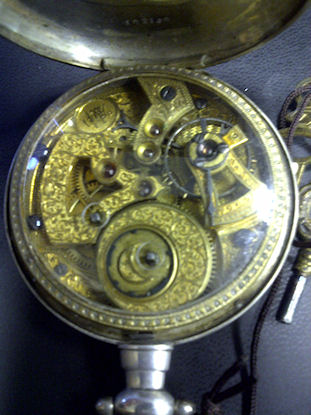

Io ne ho uno ma con scappamento duplex cinese

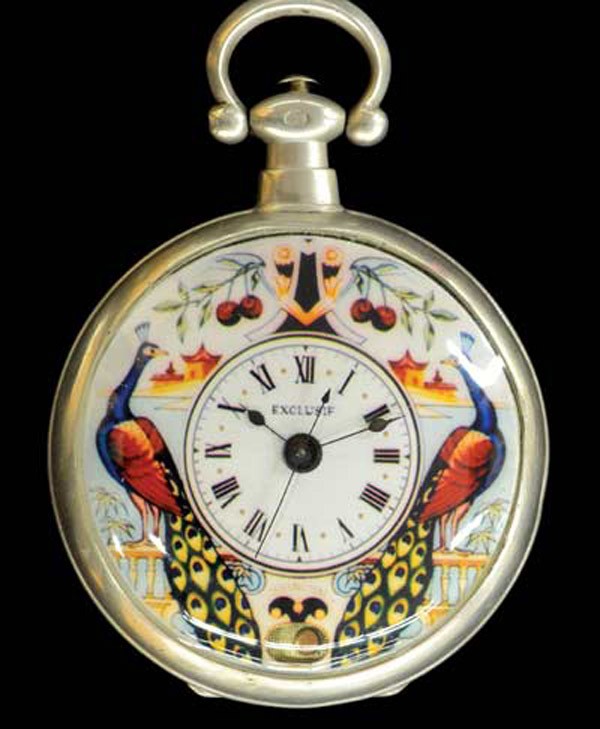

Questo l'ho preso dalla rete perché le foto a mia disposizione del mio fanno un po' pena..

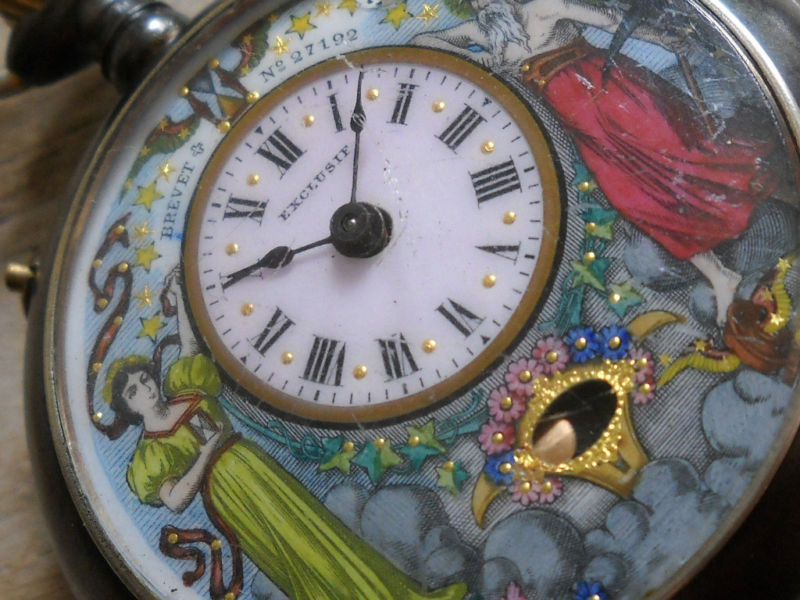

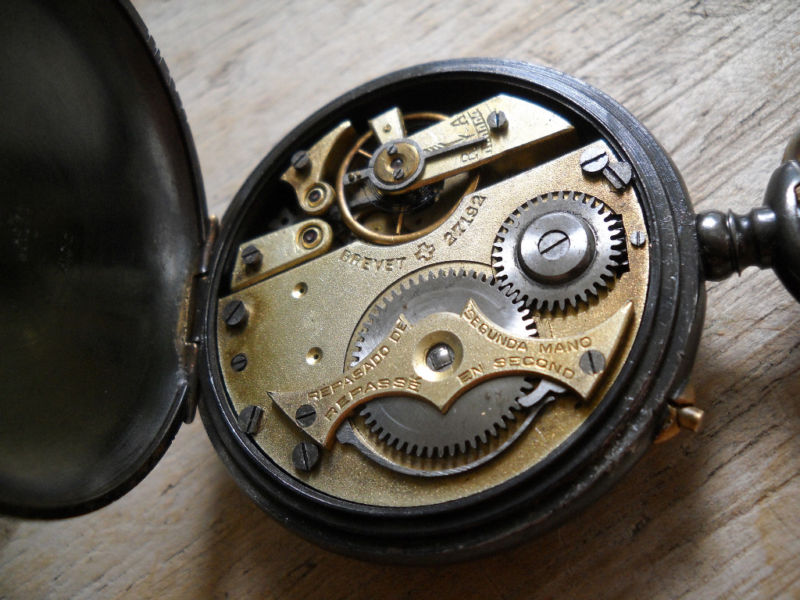

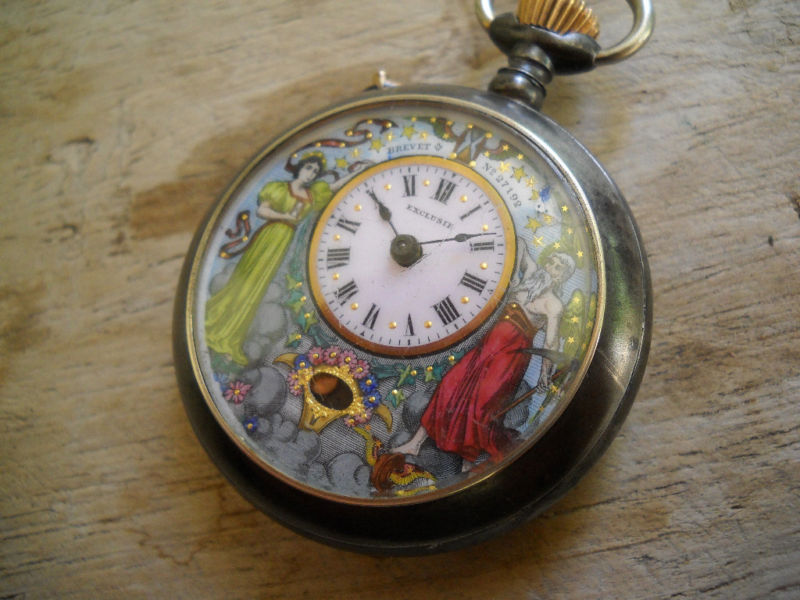

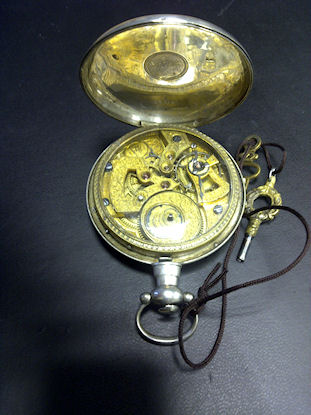

Questo invece è il mio:

Grazie, molto bello, complimenti. Adesso vediamo se anche altri hanno questo tipo di meccanismo, e se qualcuno puo' dirci qualcosa in piu' sul funzionamento del pendolo, non ho capito come fa il bilancere a trasmettere il movimento al pendolino.

Non esiste un pendolo! si tratta solo di un dischetto incollato al bilanciere. Dall'apertura si vede oscillare come se fosse un pendolo.
E' un trucco che ha più di 300 anni.

Grazie + entusiasta.
In effetti avevo pensato anch'io che si potesse usare qualcosa attaccato al bilancere per simulare il movimento del pendolo, ma dal brevetto sopra mostrato sembrerebbe invece che ci sono dei ruotismi e un piccolo pendolo vero.

Forse continuo a non capire, abbiate pazienza.

Ho cercato in rete ma non trovo foto dell'interno di questi sistemi
