Ciao a tutti,

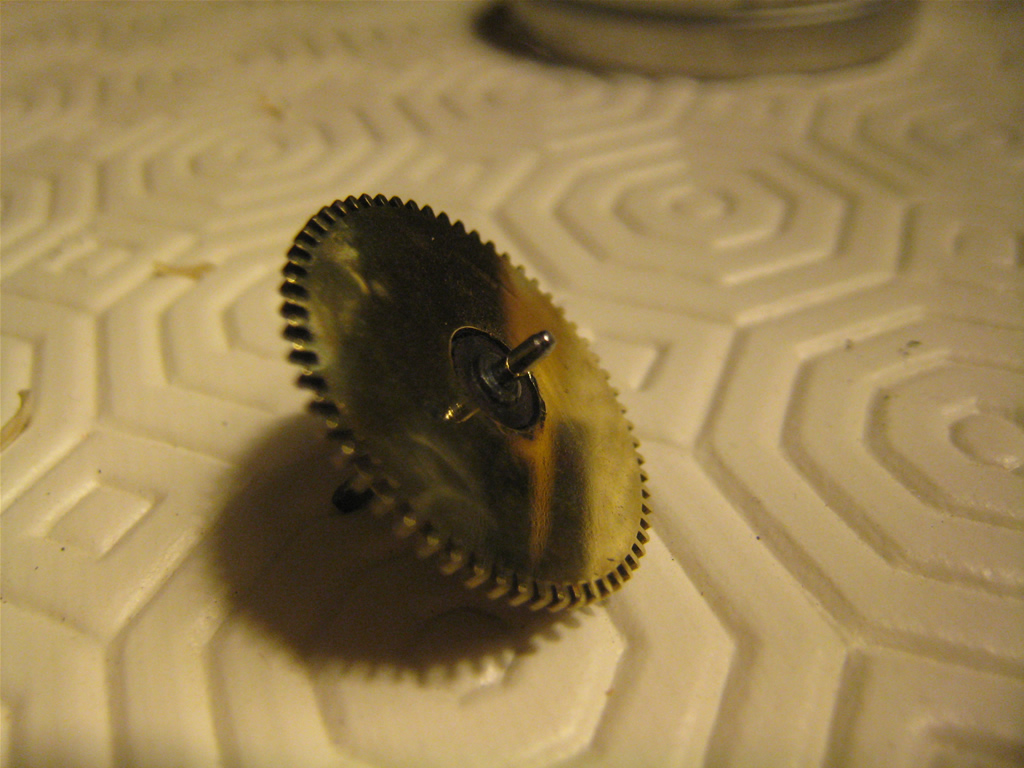

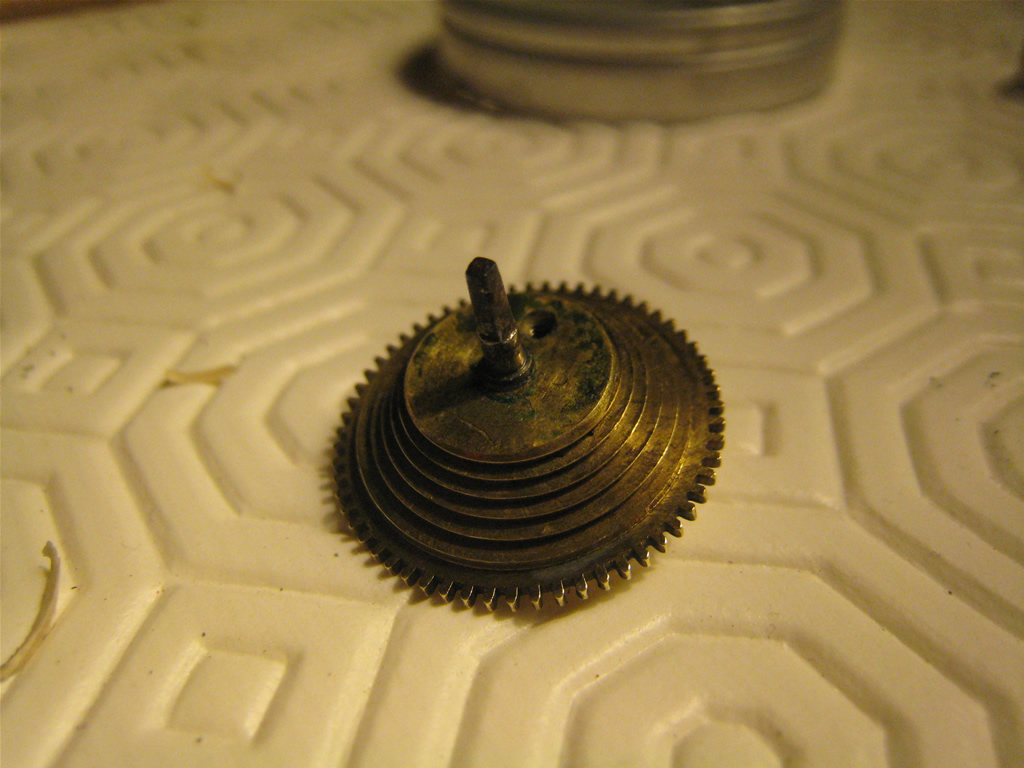

ho un problema con un conoide che e' rotto, volevo guardarci dentro, purtroppo non ho idea di come aprirlo, io mio libro di orologi da tasca dice che dovrebbe esserci una spinetta piantata sull'albero alla base che tiene insieme il tutto ma non la vedo. Ho provato a tirare e girare ma non ne vuole sapere di aprirsi. Vi allego un paio di foto





GRAZIE!

Quel modello non ha spine, devi semplicemente battere con un punzone sul perno dal lato inferiore (dove non c'è il quadro di carica ) e vedrai che il conoide si apre in due dividendosi all' altezza della ruota dentata ( dove si aggancia la catena ).
Una volta aperto vedrai una piccola molletta e un cricchetto altro non c'è.
Ps. Nella foto manca il dente di blocco della catena, penso che l'hai già rimosso ( quello tenuto dalla vitina in alto ).

Ciaooo

Ps. Batti piano...vai con calma e si aprirà..

Premesso che non ho ancora una punzoniera, non capisco come poterlo battere, ovvero, la punzoniera dovrebbe avere un punzone che batte al di sopra un di un incudine forato, in questo caso immagino che la ruota che ingrana del conoide dovrebbe poggiare sull'incudine mentre il punzone andrebbe a battere sopra l'albero, ma guardando una punzoniera non vedo fori abbastanza grandi per poter accogliere la ruota del conoide. Probabilmentenon non ho capito, magari un foto potrebbe aiutarmi.

Grazie,
Dario

Metodo Hobbistico..

Visto che non hai la punzoniera, mettiti sul tavolo, prendi tra le dita il conoide tenendolo per la dentatura, batti sul perno con un manico di legno ( di un martelletto) e si apre... occhio alle dita..

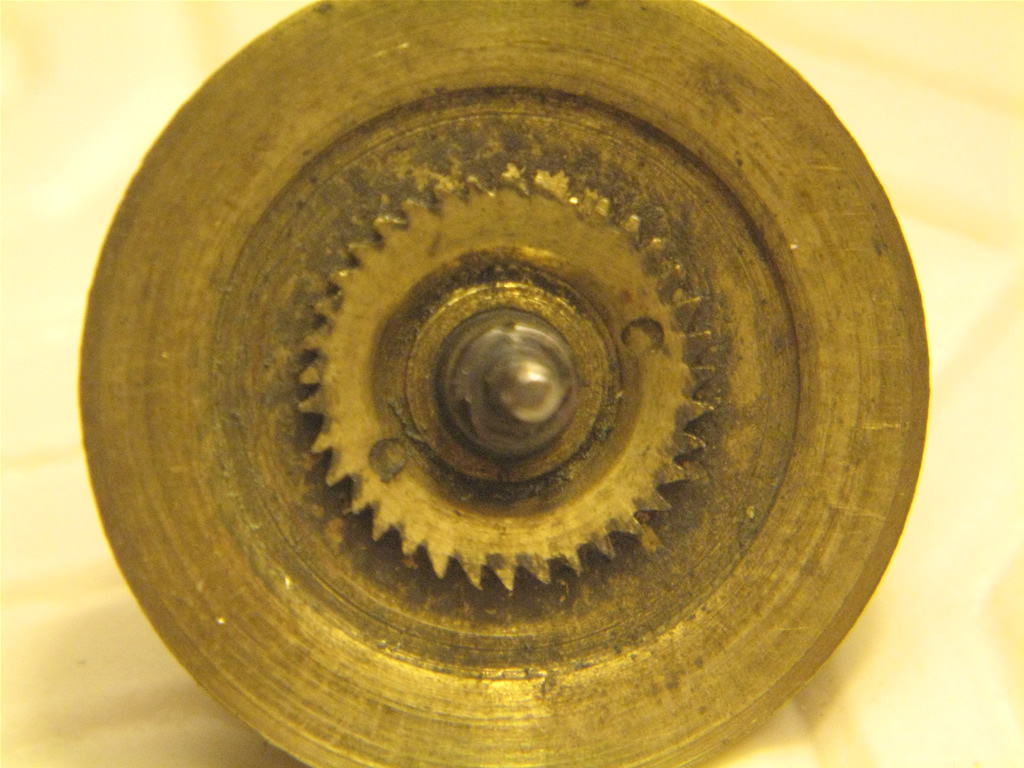

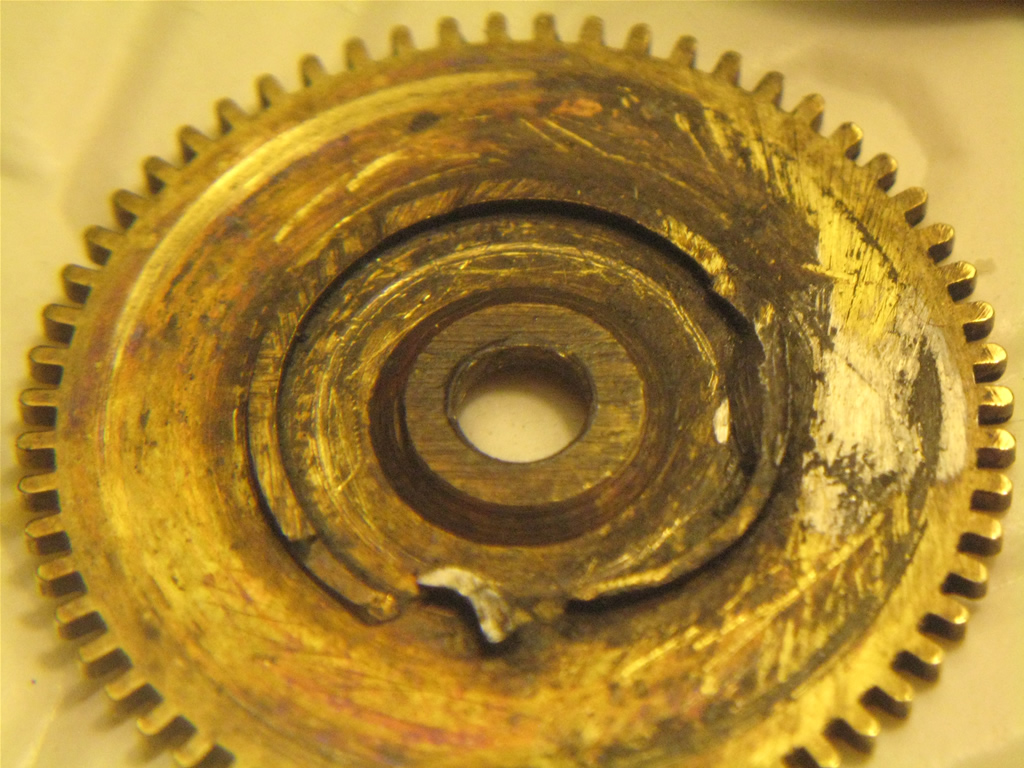

Ottimo! ha funzionato, ma immagino che rimontarlo non sia altrettanto semplice senza una punzoniera. Vi allego le foto del conoide aperto, si vede il cricchetto e la molla rotta (ma non ho trovato il pezzo mancante), vedo anche una saldatura (stagno?) con cui e' tenuta in posizione la molla. Ora vi chiedo: la saldatura e' dovuta ad una precedente riparazione, oppure la molla si monta proprio in questo modo? Vedo che la ruota che ingrana il cricchetto e' un po mangiata, vale la pena sistemare la molla (almeno per imparare) o mi troverei alla fine qualcosa di non funzionante comunque? La molla come la sistemo?





Grazie!!!

E' un pò messa male la ruota, si può provare a raddrizzarla e lavorarla un pò con la carta vetro. Ti posto la foto di come è fatta la molletta come la tovo tra le mie.
Tentar non nuoce...

Ciaooo

Nelle corse é bello partire dal traguardo !

Fiur

Certo Fiur, mi sarebbe piaciuto cominciare con qualcosa di più semplice, non mi aspettavo il conoide in quelle condizioni, magari lo metto da parte e metto mano su quello con ripetizione di minuti, calendario perpetuo e cronografo

Anche un pluricomplicato della Patek non è male come inizio...
Non ho trovato una foto tra le mie della molletta, come apro un conoide, tanto sto iniziando una revisione di un verga te la faccio.

Ciaoo

Ciao Oldtime,
la brasatura da fare nel caso, sarebbe dolce o forte? Tanto per cominciare ad esercitarmi. Non ho trovato (magari ho cercato male) sul forum delucidazioni in merito alle brasature, ovvero dovendo fissare ottone su ottone (penso che sia questo caso) come dovrei comportarmi?

Grazie,
Dario

Non so, forse nella sezione oreficeria c'è qualcosa sulla brasatura. Però io per quelle cose uso un semplice saldatore da elettronica e stagno da saldatura non per uso elettronico, lo trovi nei centri commerciali.
