"Revisione" Eta 976 001
Autore Messaggio
MessaggioInviato: martedì 26 gennaio 2010, 13:14
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 28 giugno 2009, 13:46
Messaggi: 893
Località: Roma
Provincia: roma

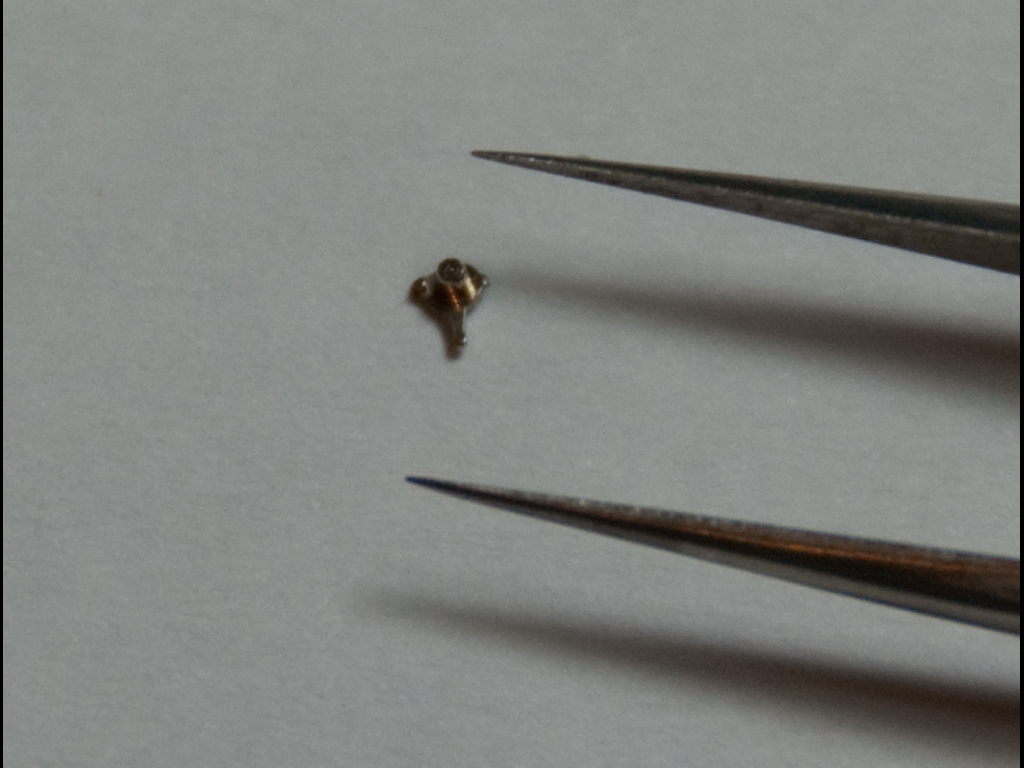

Ciao a Tutti, un amico mi ha dato a riparare un Lorenz da donna d'oro con movimento al quarzo eta 976, non camminava, ma aveva il tiretto rotto, quindi ho pensato che la molletta che blocca i ruotismi fosse rimasta inserita, ed era così.

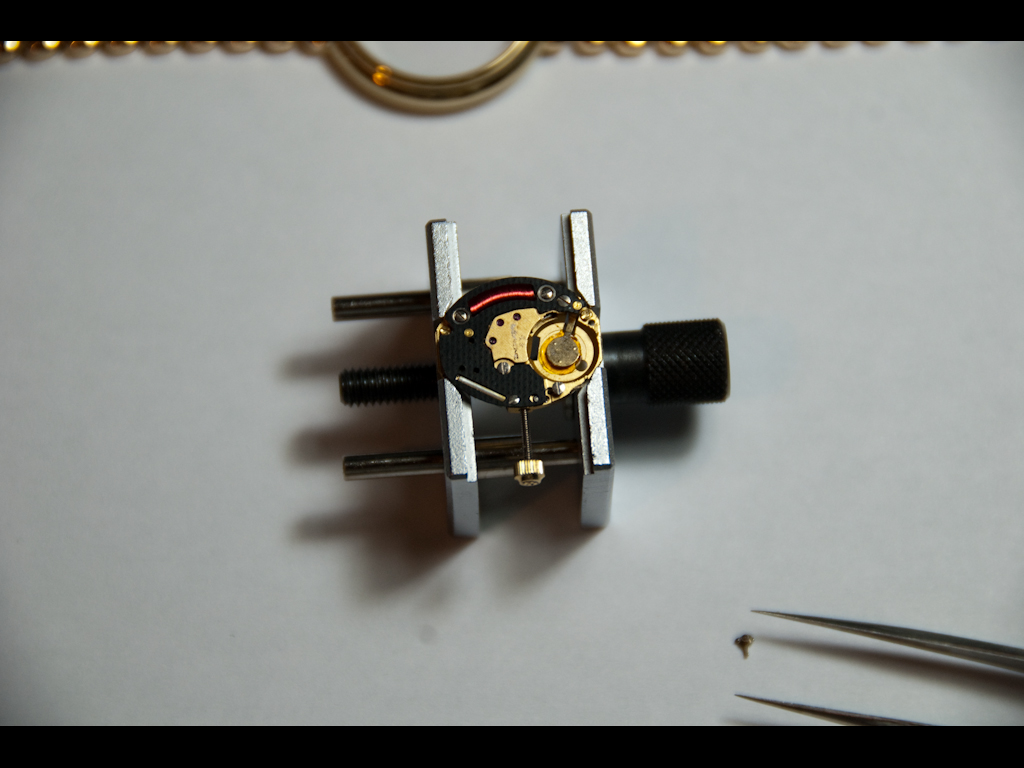

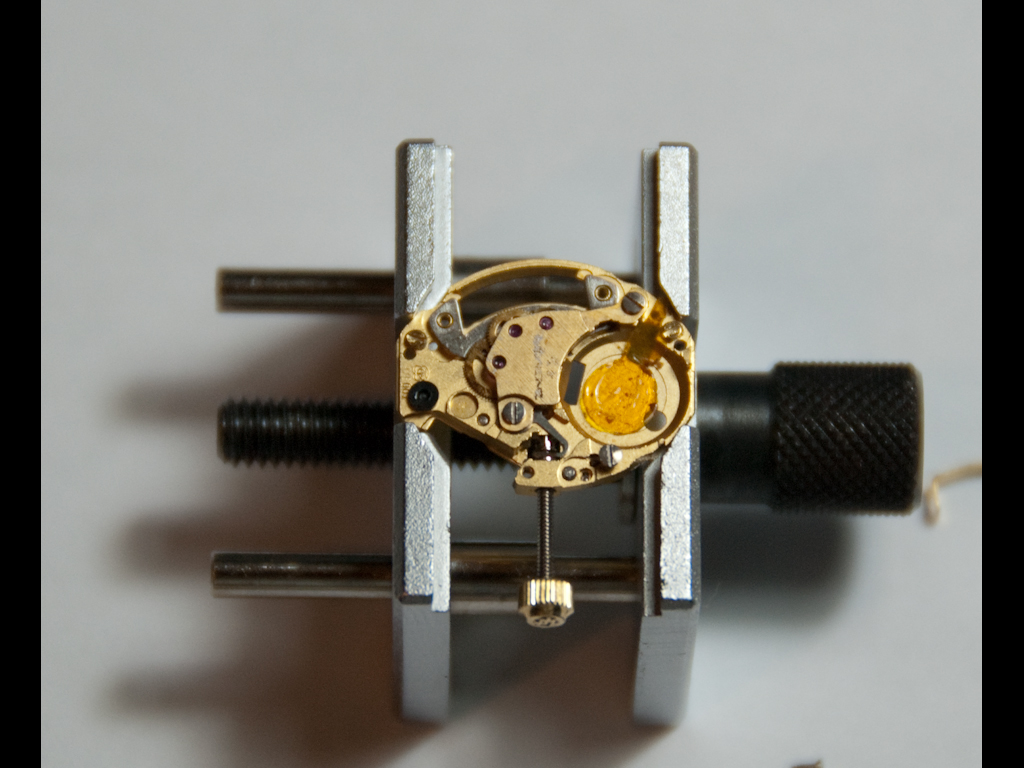

Cambiato il tiretto, smontato, pulito e lubrificato il ponticello del rotore e rimessa la tiges in posizione, pensavo che camminasse ed invece niente, il rotore non si muove proprio, c'è dell'altro, guardo bene e cerco sul web il movimento e vedo che gli è stato tolto l'isolamento del negativo con la platina così, lo rifaccio con il nastro per proteggere durante la satinatura, metto la batteria nuova ma niente, il rotore maghetico non si muove.
Prima di ordinare la platina del quarzo volevo essere sicuro, ed imparare a verificare quale sia il problema e dove.Grazie a tutti per l'aiuto!!
Immagine
Immagine
Immagine
Immagine

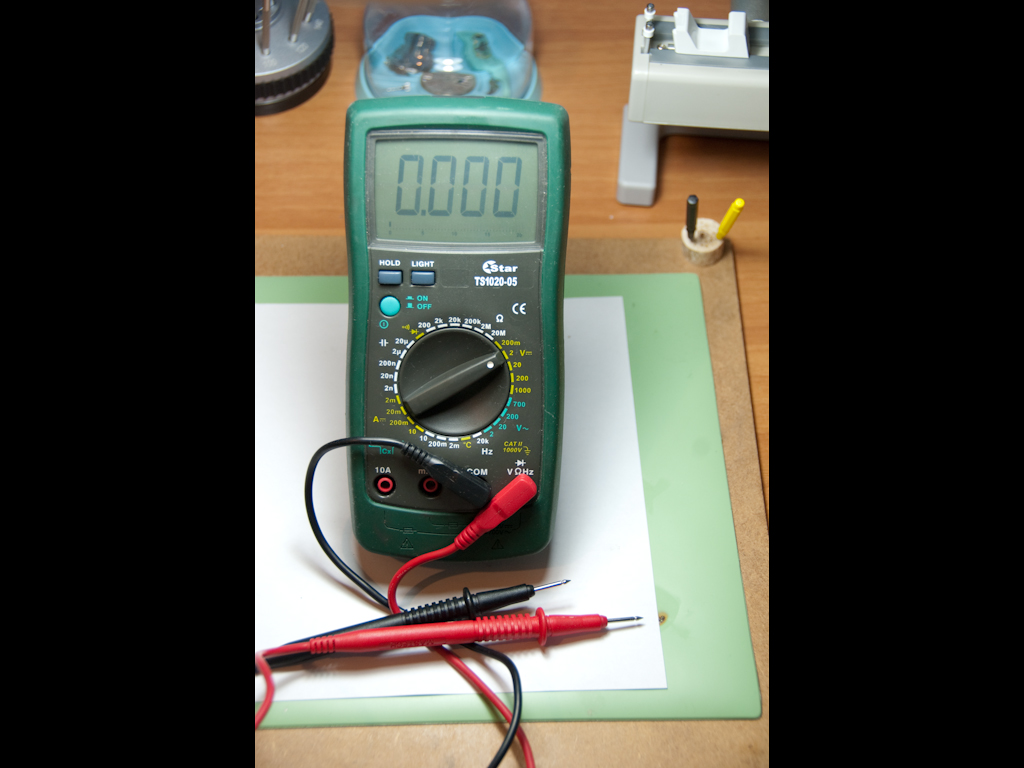

questo è il tester che ho a casa ma non mi è molto chiaro il suo utilizzo per verificare come e dove.
Immagine

_________________
Alessio


Top
 Profilo


MessaggioInviato: mercoledì 27 gennaio 2010, 15:46
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 28 giugno 2009, 13:46
Messaggi: 893
Località: Roma
Provincia: roma
pierino!! Doppio bilanciere!! :suess:

_________________
Alessio


Top
 Profilo


MessaggioInviato: mercoledì 27 gennaio 2010, 19:52
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente
Avatar utente

Iscritto il: giovedì 25 settembre 2008, 17:26
Messaggi: 459
Località: San Giorgio del Sannio (BN)
Ciao,
in assenza di gente più´ preparata vediamo se posso aiutari io

con lo strumento che hai a disposizione puoi fare qualche controllo elettrico:

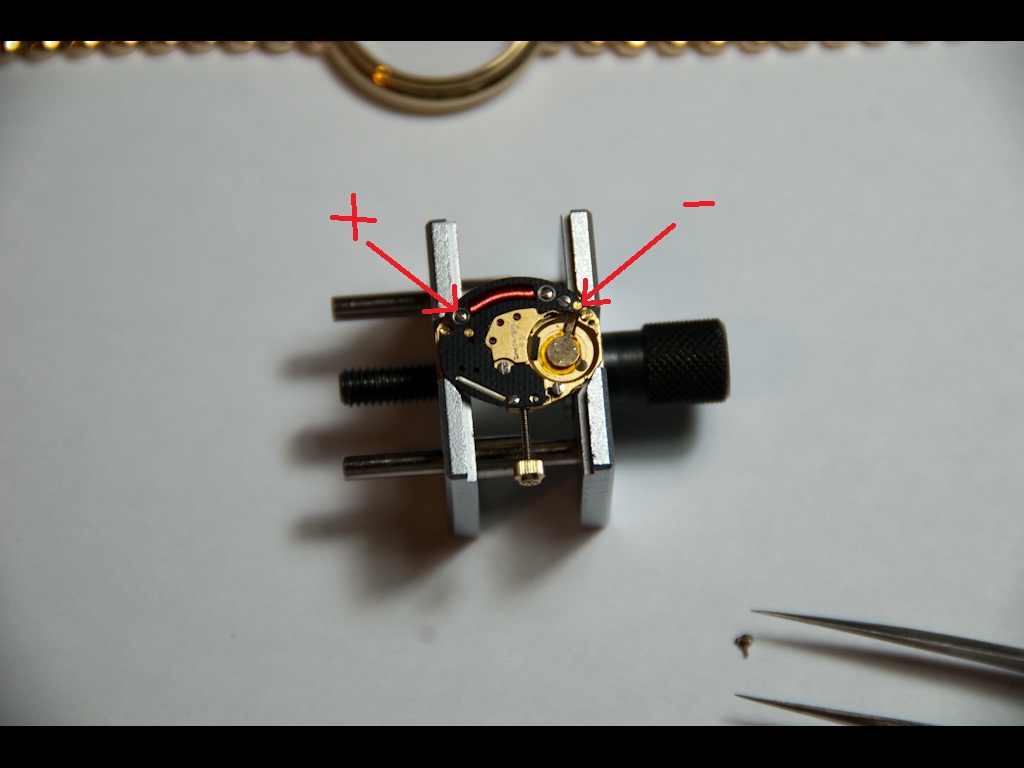

con la pila inserita e il tester regolato come quando misuri le pile puoi misurare la tensione della pila sul movimento (vedi se passa la corrente) posizionando i puntali come nella foto

Immagine

il valore che devi leggere è quello del voltaggio della pila (spero sia carica).

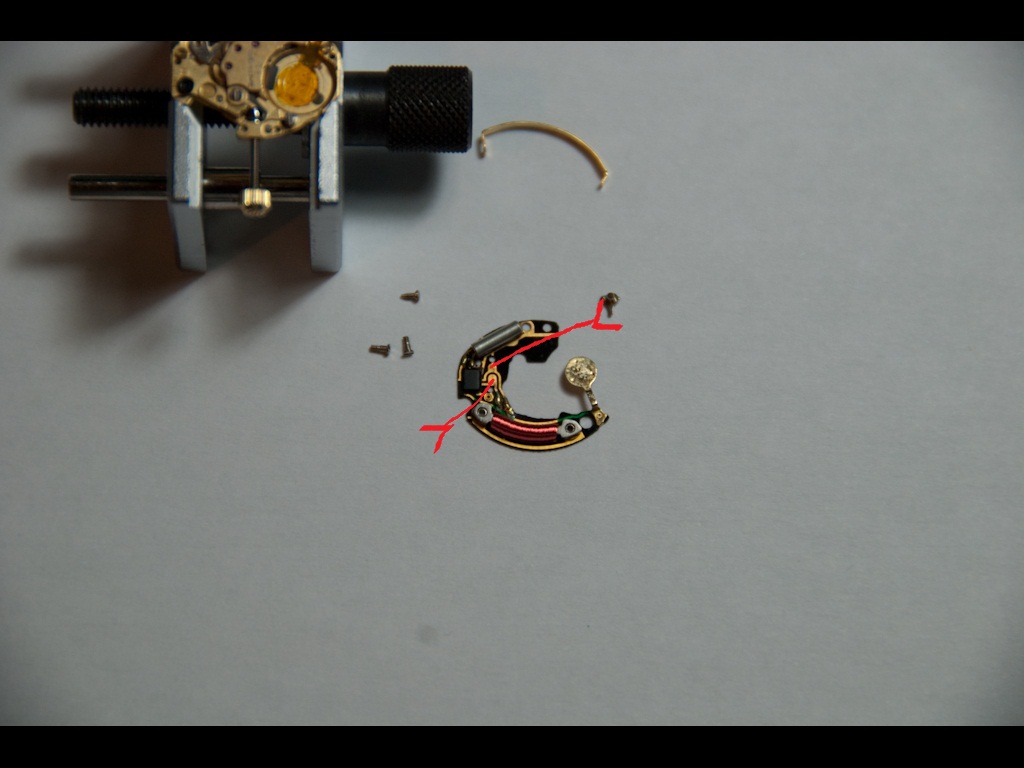

Poi puoi misurare la continuità della bobina col modulo elettrico smontato e col tester in funzione ohmetro con i puntali messi sui punti evidenziati in foto

Immagine

se la bobina non è interrotta dovresti leggere un valore tra 2,10 ~ 2,40 kΩ¸

se è interrotta amen,circuito e bobina nuovi.

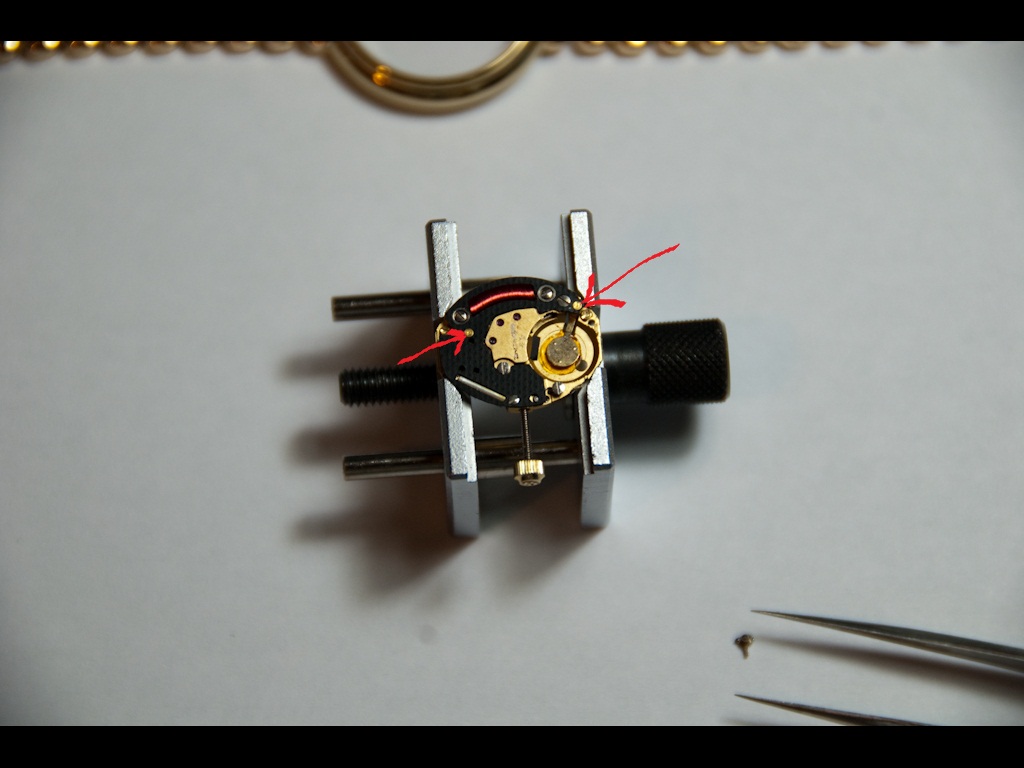

Altro test che puoi fare è cortocircuitare il punto test e il negativo come evidenziato in foto

Immagine

le ruote dovrebbero girare come trottole.

Se tutto va male non ti rimane che sostituire il mmodulo elettrico che dovrebbe costare poco meno di 15euri se non ricordo male.

Spero di essere stato d'aiuto,inoltre se ho detto qualche cavolata spero che qualcuno più bravo intervenga per prendermi a legnate e tirarti fuori dai guai.
:hallo:


Top
 Profilo


MessaggioInviato: mercoledì 27 gennaio 2010, 20:58
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 28 giugno 2009, 13:46
Messaggi: 893
Località: Roma
Provincia: roma
luiforum ha scritto:
Ciao,
in assenza di gente più´ preparata vediamo se posso aiutari io

Se tutto va male non ti rimane che sostituire il mmodulo elettrico che dovrebbe costare poco meno di 15euri se non ricordo male.

Spero di essere stato d'aiuto,inoltre se ho detto qualche cavolata spero che qualcuno più bravo intervenga per prendermi a legnate e tirarti fuori dai guai.
:hallo:

Grazie Infinite sei stato molto d'aiuto!! ::--congrat
ho fatto tutte le prove come mi hai detto tranne quella di cortocircuitare (non so come si fà) comunque il problema si evidenziato nella prova per misurare la continuità della bobina in funzione ohmetro, non dava niente!.
stamane l'avevo preso il modulo quarzo e così adesso l'ho cambiato. grazie ancora! :ìò

_________________
Alessio


Top
 Profilo


MessaggioInviato: mercoledì 27 gennaio 2010, 21:28
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente
Avatar utente

Iscritto il: sabato 19 luglio 2008, 23:14
Messaggi: 7051
Località: -Calabria-
labo sei stato gentilissimo a chiamarmi in causa ...ma avresti dovuto anche menzionare luiform lui si che è un grande maestro dei quarzi! 8)


io fra pierino e luiform sono una mezza cartuccia!8)
un abbraccio

_________________
◄●●•÷¦÷DOPPIO BILANCIERE÷¦÷•●●►Gli amici sono angeli che ci sollevano da terra quando abbiamo problemi ricordandoci come volare. ^_^
Immagine


Top
 Profilo


MessaggioInviato: giovedì 28 gennaio 2010, 10:53
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente

Iscritto il: venerdì 3 luglio 2009, 0:15
Messaggi: 4791
Località: Torino DECEDUTO
Carissimo Labowatch
Scusa non vevo visto il post e nemmeno che mi avevi chiesto aiuto,
Ma perchè non lo hai messo nella mi sezione,l'ettronico e elettromeccanico sono lì.
Comunque tengo a sottolineare che la mia esperienza è pesante in orologeria industriale,per l'orologeria da polso ci arrivo per deduzione,
quì su questo forum ci sono molti orologiai che mi bagnano il nasino,di questi giocattoli ne passano kili tutti i giorni.
Torniamo a noi
Liuforum Ti ha dato ottime dritte.
Il tester che hai per le prove và benissimo
Se non hai risolto fammi sapere
Pierino la peste

_________________
L'esperienza è il tipo di insegnante più severo,Prima ti fà l'esame,poi ti spiega la lezione
ImmagineImmagine


Top
 Profilo


MessaggioInviato: giovedì 28 gennaio 2010, 10:57
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente
Avatar utente

Iscritto il: giovedì 25 settembre 2008, 17:26
Messaggi: 459
Località: San Giorgio del Sannio (BN)
Per cortocircuitare intendevo toccare contemporaneamente i 2 punti indicati con le punte della pinzetta
:hallo:


Top
 Profilo


MessaggioInviato: giovedì 28 gennaio 2010, 11:03
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 28 giugno 2009, 13:46
Messaggi: 893
Località: Roma
Provincia: roma
Doppio Bilanciere ha scritto:
labo sei stato gentilissimo a chiamarmi in causa ...ma avresti dovuto anche menzionare luiform lui si che è un grande maestro dei quarzi! 8)


io fra pierino e luiform sono una mezza cartuccia!8)
un abbraccio
troppo modesto!Baciuz

_________________
Alessio


Top
 Profilo


MessaggioInviato: giovedì 28 gennaio 2010, 11:05
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 28 giugno 2009, 13:46
Messaggi: 893
Località: Roma
Provincia: roma
pierino-la-peste ha scritto:
Carissimo Labowatch
Scusa non vevo visto il post e nemmeno che mi avevi chiesto aiuto,
Ma perchè non lo hai messo nella mi sezione,l'ettronico e elettromeccanico sono lì.
Comunque tengo a sottolineare che la mia esperienza è pesante in orologeria industriale,per l'orologeria da polso ci arrivo per deduzione,
quì su questo forum ci sono molti orologiai che mi bagnano il nasino,di questi giocattoli ne passano kili tutti i giorni.
Torniamo a noi
Liuforum Ti ha dato ottime dritte.
Il tester che hai per le prove và benissimo
Se non hai risolto fammi sapere
Pierino la peste

Tutto risolto, Grazie mille comunque! Un baciuz pure a te

_________________
Alessio


Top
 Profilo


MessaggioInviato: giovedì 28 gennaio 2010, 11:09
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 28 giugno 2009, 13:46
Messaggi: 893
Località: Roma
Provincia: roma
luiforum ha scritto:
Per cortocircuitare intendevo toccare contemporaneamente i 2 punti indicati con le punte della pinzetta
:hallo:

Grazie ancora! :cheers:
