Vediamo come l’IWC (ho chi per lei) ha apportato una modifica sul notissimo val 7750, per poter portare la lettura dei secondi ad ore 6 quando normalmente su questo calibro è ad ore 9.

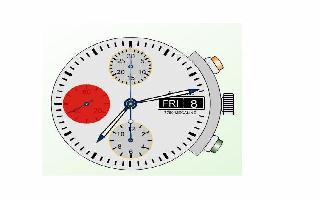

Questo è il normale posizionamento della lancetta che di default monta questo calibro.

Nel caso del portoghese è stata tolta la lancetta del contaore ed è stata montata una ruota secondi + corta senza il pernio per la lancetta dei secondi continui.

Poi è stato fresata la platina e “innestato” un treno di ruote montato su un piccolo ponte.
Di seguito le foto forse rendono meglio l’idea.

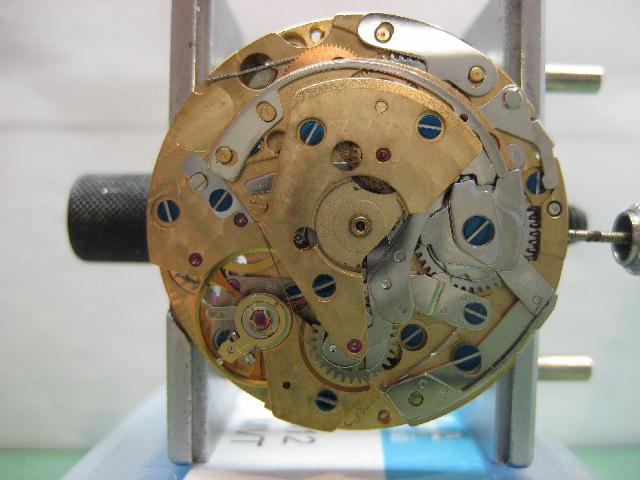

Sopra a prima vista non si nota niente, solamente una finitura un poco + accurata e le viti blu.

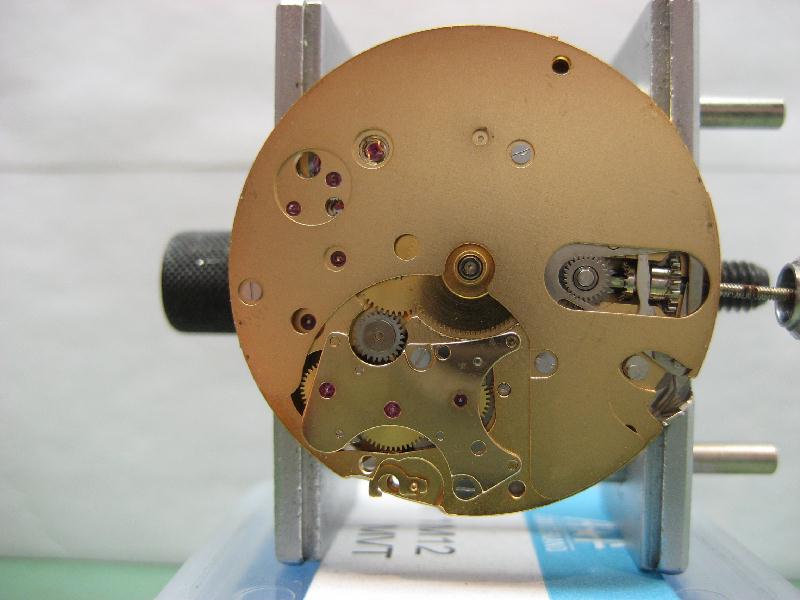

Sotto il quadrante si può notare il “trucco” una piastra copre gran parte della platina, per poter portare tutto alla stessa quota del ponte montato ad ore 6/7

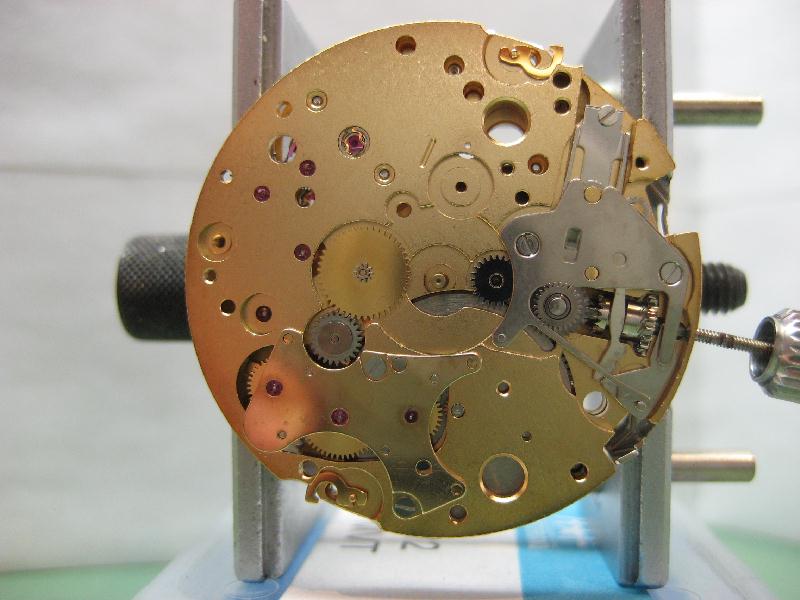

Tolto la piastra si può notare come sotto non cambia niente o quasi, rispetto al movimento base.

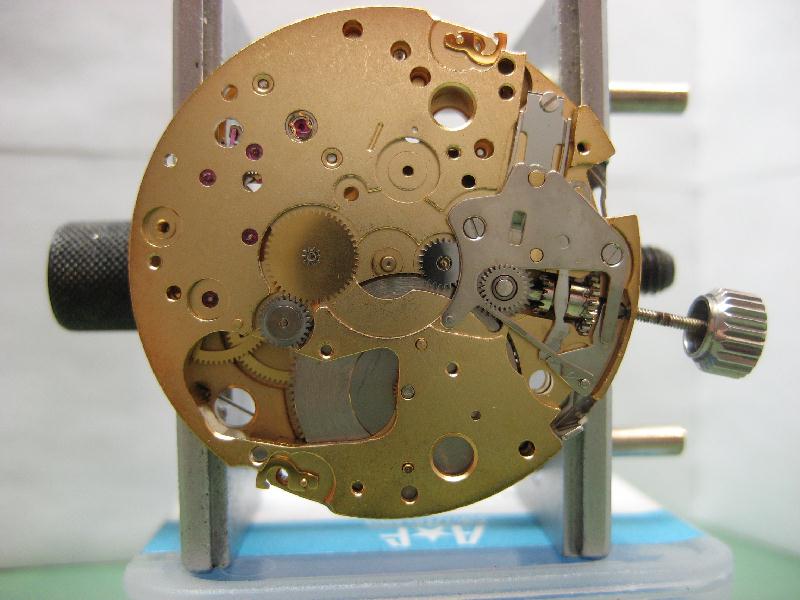

Il meccanismo senza il ponte supplementare.

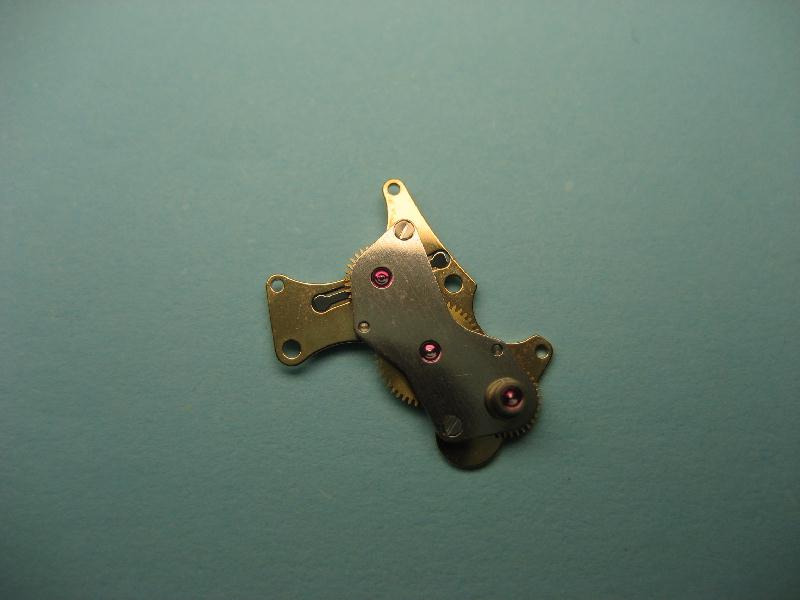

Il ponte con le 3 ruote

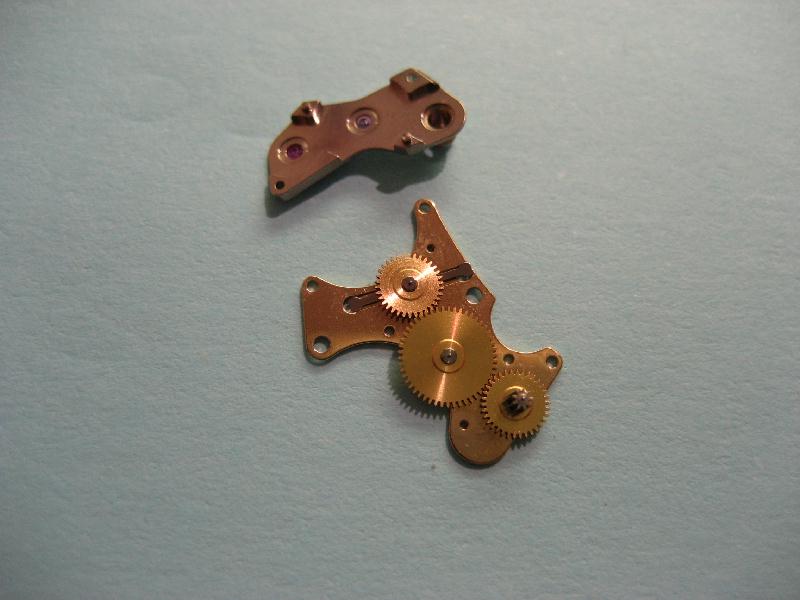

Aperto

La lancetta dei secondi è montata sulla ruota piccola in alto con la molletta di frizione.

La “frizione” sull’ultima ruota è montata per evitare inestetici tentennamenti della lancetta secondi dovuti al gioco fra le ruote.

Ora mi sono meritato il pdf del libro di Garuffa.

OK!!

ciao andrea,
ma alla fine il movimento "modificato" è piu' alto rispetto a quello classico o le misure sono invariate

pura curiosita'?

Per ruota ore, pignone minuti e contaminuti crono stesse altezze del base.
Se noti qui non c'è la data.
Anche tutto il movimento con piastra e ponticino secondi alla fine arriva all'altezza di un 7750 con data.

ne ero praticamente certo ma volevo una conferma

grazie

Complimenti !! Bel topic !!

Interessantissimo, grazie!!
E buona lettura...
