Cari Amici.

Quando lavorano sul tornio orologiaio quali sono gli strumenti di misurazione che preferiscono ognuno di voi?.

Grazie.

Daniel.

Ciao Daniel,
purtroppo non vi sono molti mezzi di rilievo, soprattutto quando non puoi smontare il pezzo dal tornio e quindi per i diametri in genere si usa il calibro centesimale mentre per le altezze si usa lo spessimetro...

Ciao

Oltre a quelli già citati, io uso:

Il "compasso" a decimi (riferimento bergeon 30510)

lente con reticolo di misura

Calibro per pivot

Saluti
Christian

Per misure dimensionali su piccoli pezzi si potrebbe usare anche una normale macchina fotografica posizionata ad una precisa distanza dal pezzo.
Ma la tecnica di misura, sebbene non molto difficile da comprendere, non è spiegabile in poche righe e richiede una taratura preliminare.
Per misure molto accurate poi è necessario adoperare anche un obiettivo telecentrico che in sostanza elimina l'effetto prospettico dalle immagini.

Ciao
Aldo

Grazie Mac!
per misurare sul pezzo posizionato nel tornio, io uso il calibro digitale ma a volte mi dà un valore ed altre volte un altro.
Salute!

Grazie Davide!!
usi un calibro digitale?, e come usi l'espesimetro?
Un saluto.
Daniel.

Caro Christian, mi puoi spiegarmi come è quello di:

Lente con reticolo di misura.

Calibro per pivot.

Grazie.

Daniel.

Ciao Aldo, ma non mi immagino come può usare una macchina fotografica per misurare.
Un abbraccio.
Daniel.

Il processo di misurazione non è immediato, ma si può fare, grazie sopratutto alla tecnologia digitale che ci consente di elaborare le immagini.

Purtroppo non so consigliarti un programma dedicato che ti può assistere (ma dovrebbero esserci in commercio) perchè mi sono interessato alle misure per via fotografica per diletto, usando per le elaborazioni un codice che ho scritto in ambiente MATLAB.

Posso però provare a riassumerti il processo di misurazione.

Quando fai una foto in digitale, ogni punto della immagine ha delle coordinate nel piano dell'immagine che puoi leggere dal file.
Tali coordinate le indichiamo con (h,v)
Se prendi due punti della immagine P1 e P2, allora come ben sai dalla Geometria, la distanza d tra i due è data dalla formula
d=sqrt((h1-h2)^2+(v1-v2)^2)

Le coordinate dei punti però non sono ancora distanze, per questo devi TARARE la fotocamera: cioè devi fotografare ad una distanza nota un foglio su cui disegni un segmento di lunghezza nota, chiamiamola L, di estremi P1 e P2.

Mi fermo qui, ma spero di averti fatto intuire come funziona

Ciao
Aldo

Si, uso un calibro digitale di buona fattura, è svizzero e non di quelli cinesi

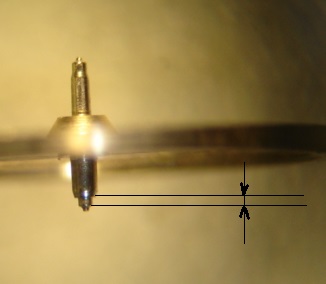

Mentre lo spessimetro lo si usa per rilevare le altezze come ad esempio quella in foto,



selezionando la lama che più si avvicina alla parte da rilevare che ti servirà poi come riferimento dimensionale durante il rifacimento...

Se non fossi stato chiaro chiedi pure!

Ciao

Ciao Daniel,

sotto trovi la risposta.



Saluti
Chrisitan

Grazie Ignazio, Christian, Aldo y Davide, sono tutti molto gentili.

Vi mando un forte abbraccio.

Daniel.

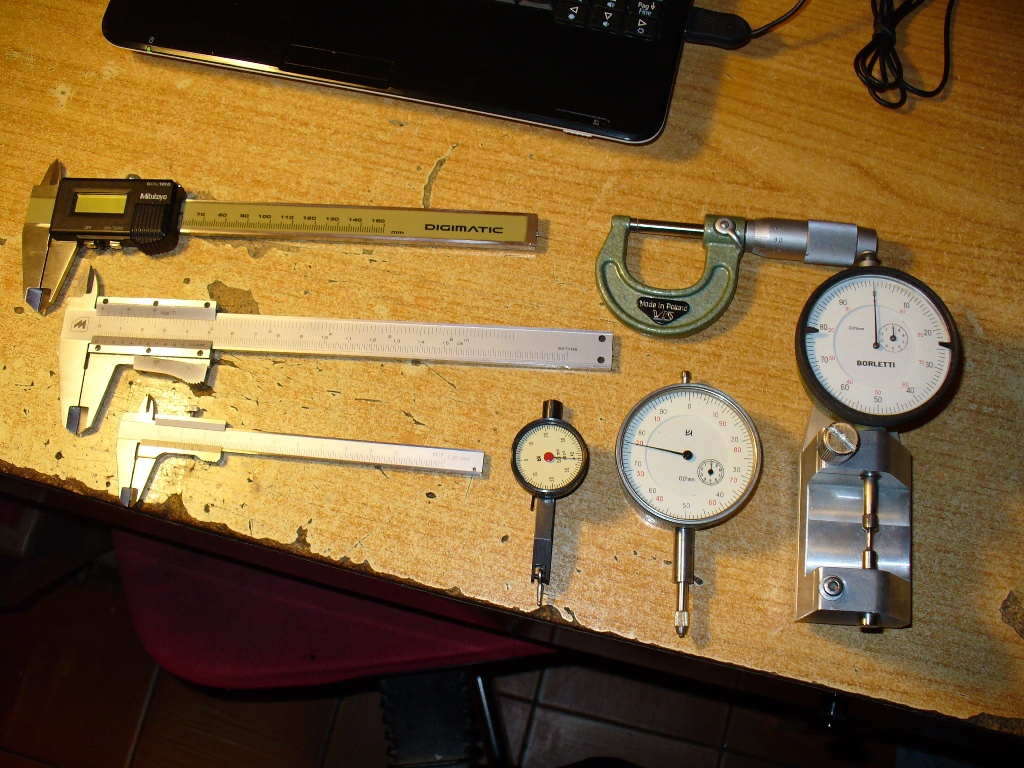

Questi sono gli strumenti che più spesso uso per i lavori con il tornio e la fresatrice:






UN SALUTO

Ciao Giacomo...
non per contraddire, ma lo spessimetro era stato suggerito dal buon Pierino...e il metodo del confronto è ampiamente ammesso in orologeria...che poi non sia "preciso" sono sempre stato io il primo a dirlo, chiedendo quali fossero le tolleranze da adottare...senza per altro aver mai ricevuto risposte in merito se non quanto detto sopra...

Ciao

Cari Amici!

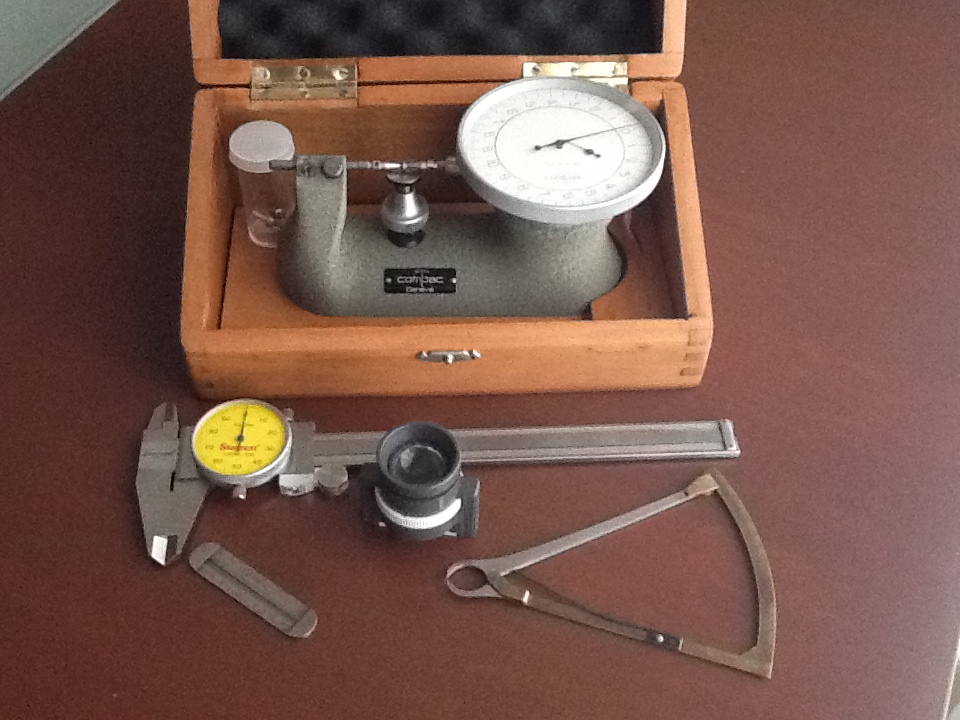

Grazie ai vostri consigli, in questi giorni scorsi ho ottenuto alcuni strumenti di misurazione.

L'apparato che sta nella scatola misura fino alle millesimo, non sarà molto

Che vi sembra?.

Un saluto.

Daniel.
