Frederic Piguet 1185 crono
Autore Messaggio
MessaggioInviato: giovedì 11 luglio 2013, 11:38
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: domenica 20 agosto 2006, 19:26
Messaggi: 1298
Località: Roma
Provincia: Roma
Ciao,

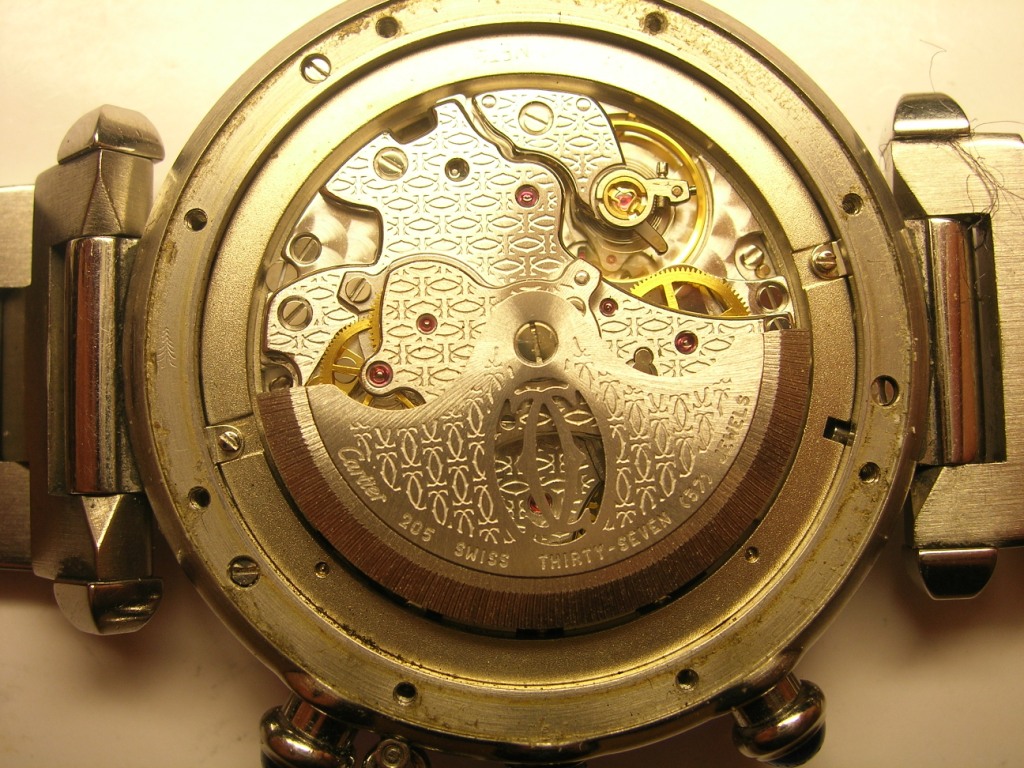

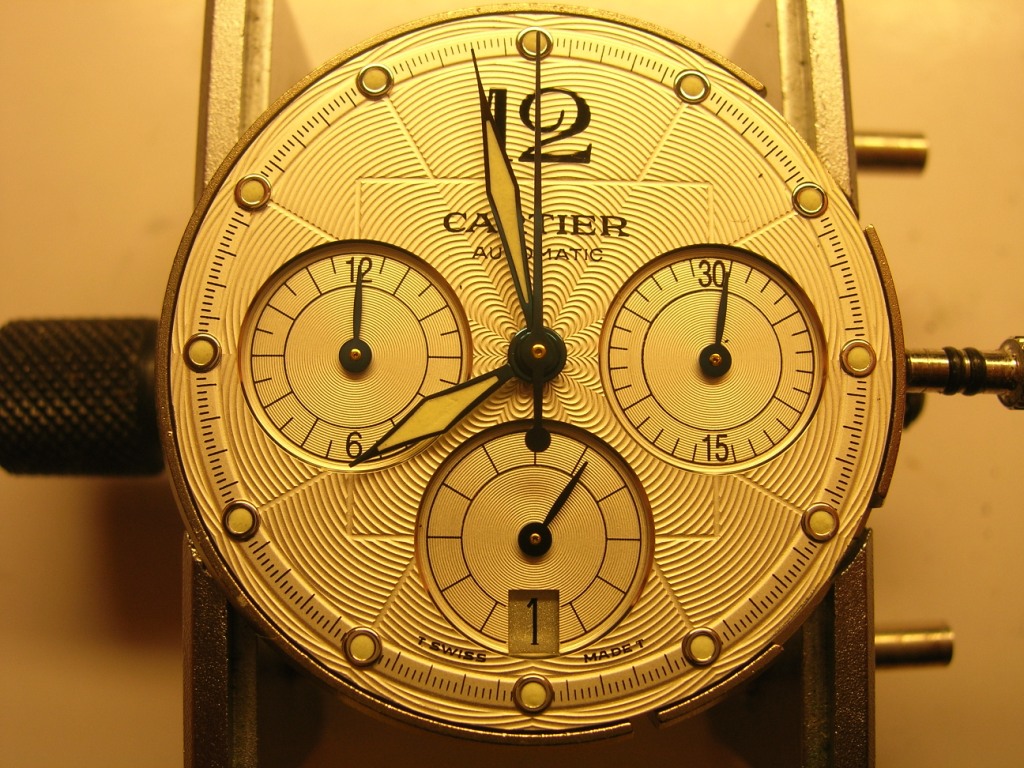

curiosiamo oggi dentro al crono FP 1185 nella "versione" Cartier:

Immagine

Immagine

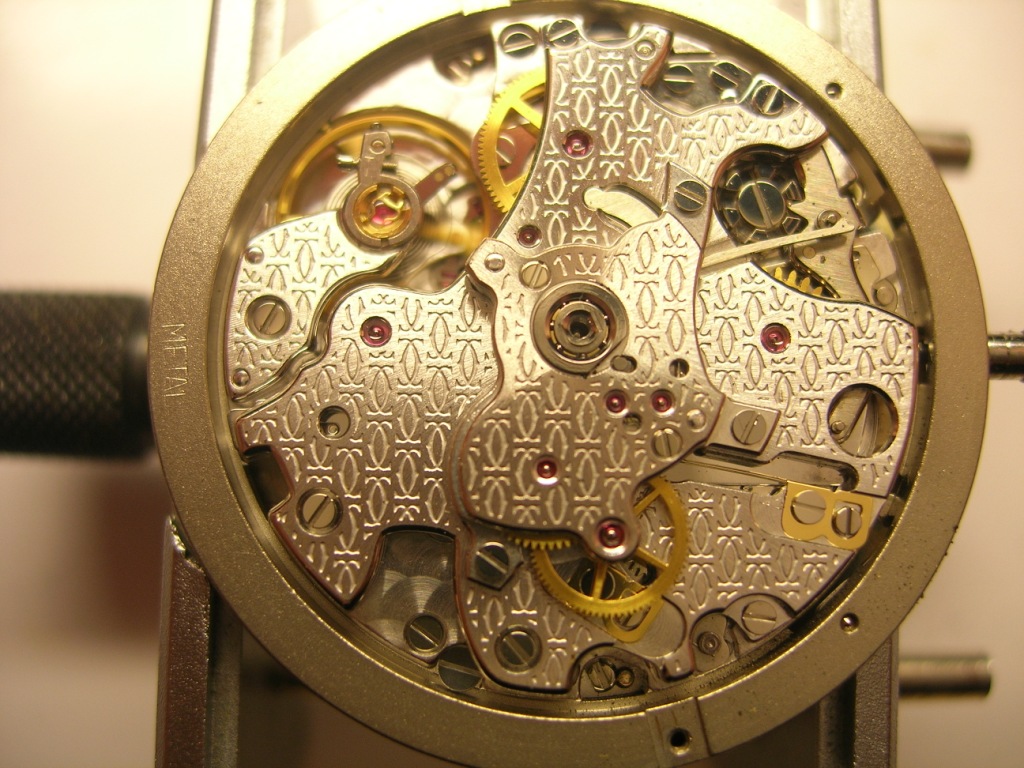

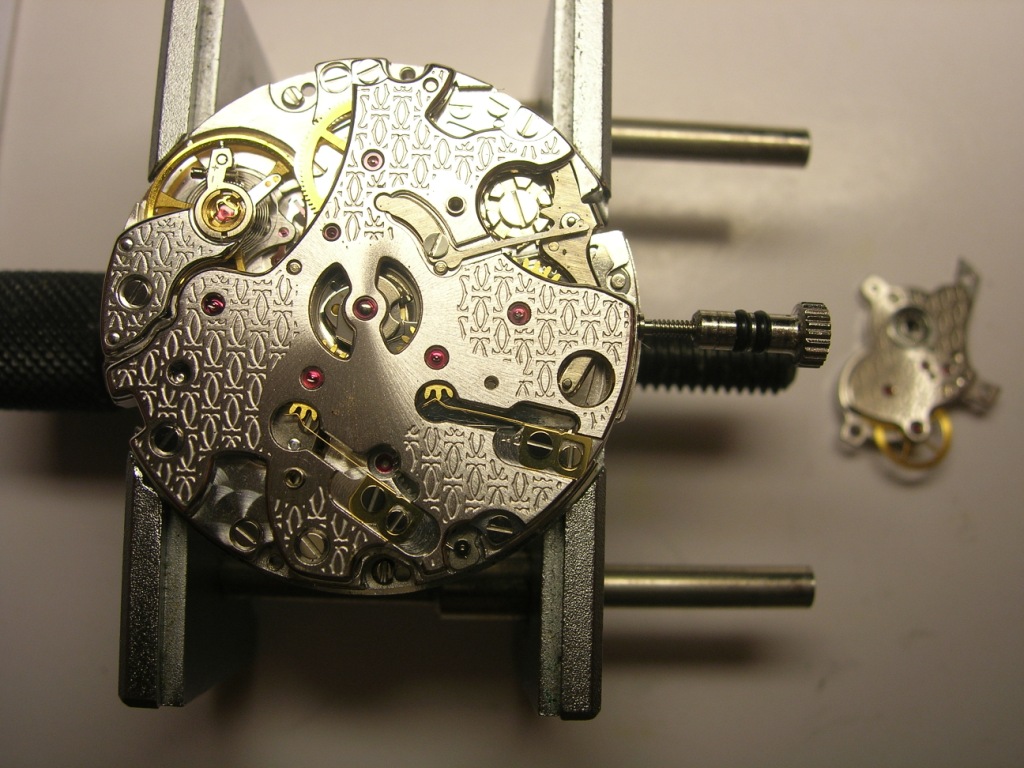

L'orologio ha un perno rotto della ruota contaminuti e con l'occasione sarà revisionato

Immagine

Immagine

Immagine

Immagine

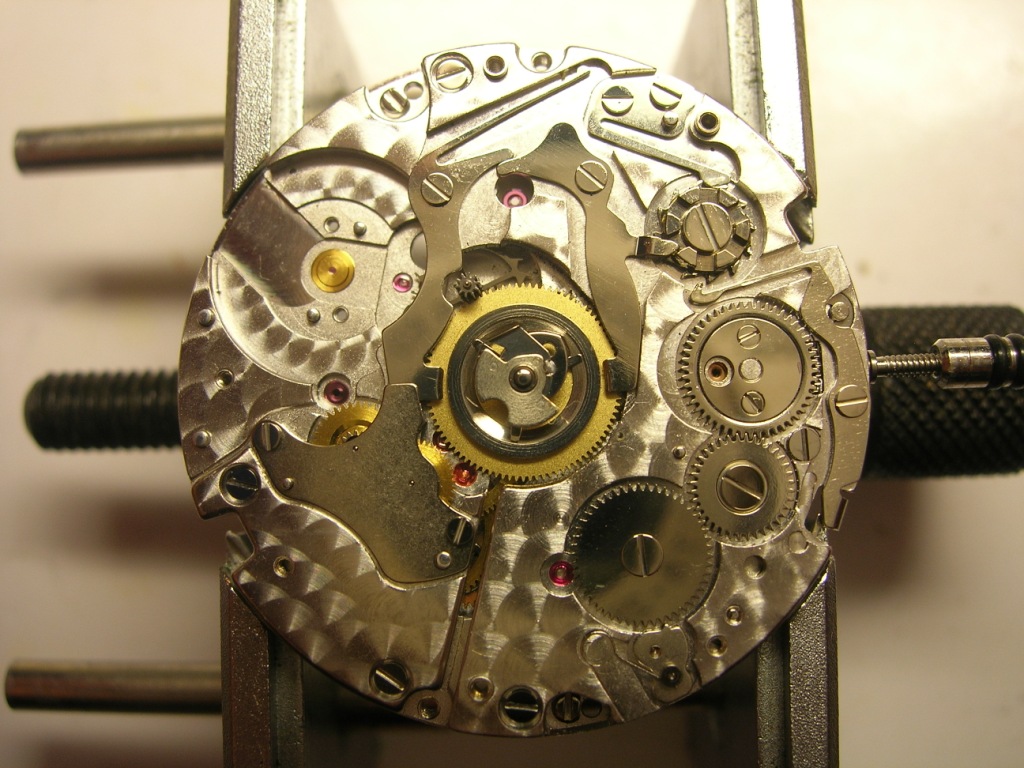

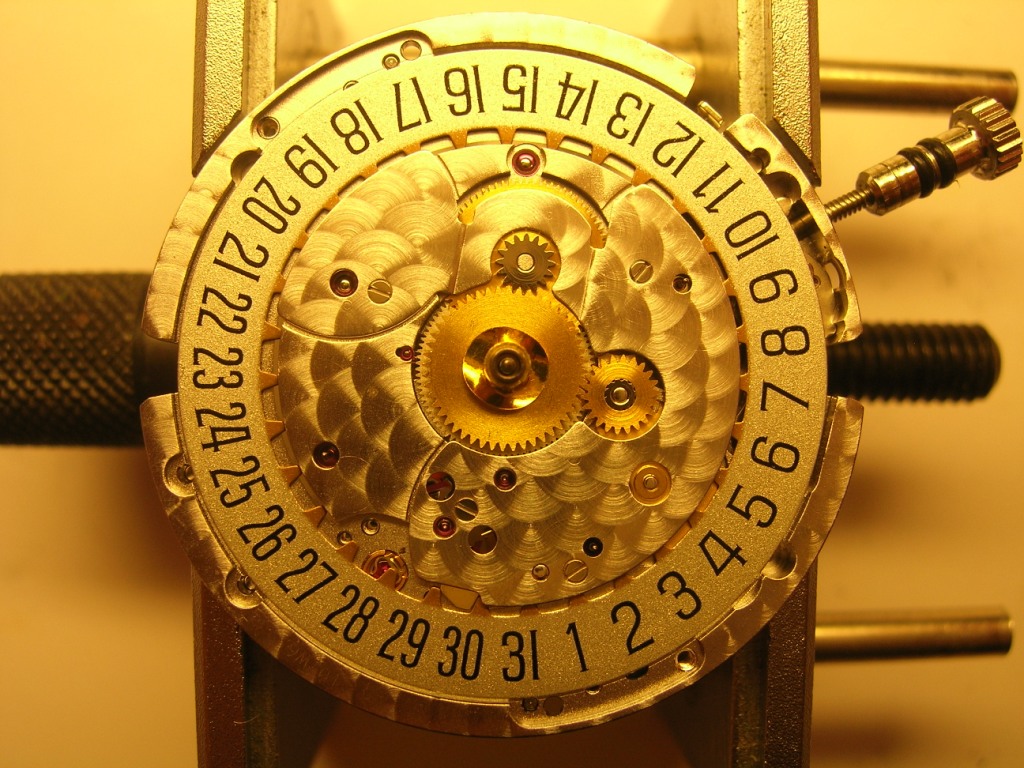

Finora nulla di particolare, ma da questa foto iniziamo a vedere alcune particolarità:
1. notiamo la ruota secondi centrali e cronografici tipica dell'innesto verticale della cronografia.
2.siamo in presenza di due rinvii uno per il contaminuti e l'altro del contaore che eccezionalmente viene movimentata dalla stessa ruota dei secondi (più due ruotini di riduzione)

Immagine

Immagine

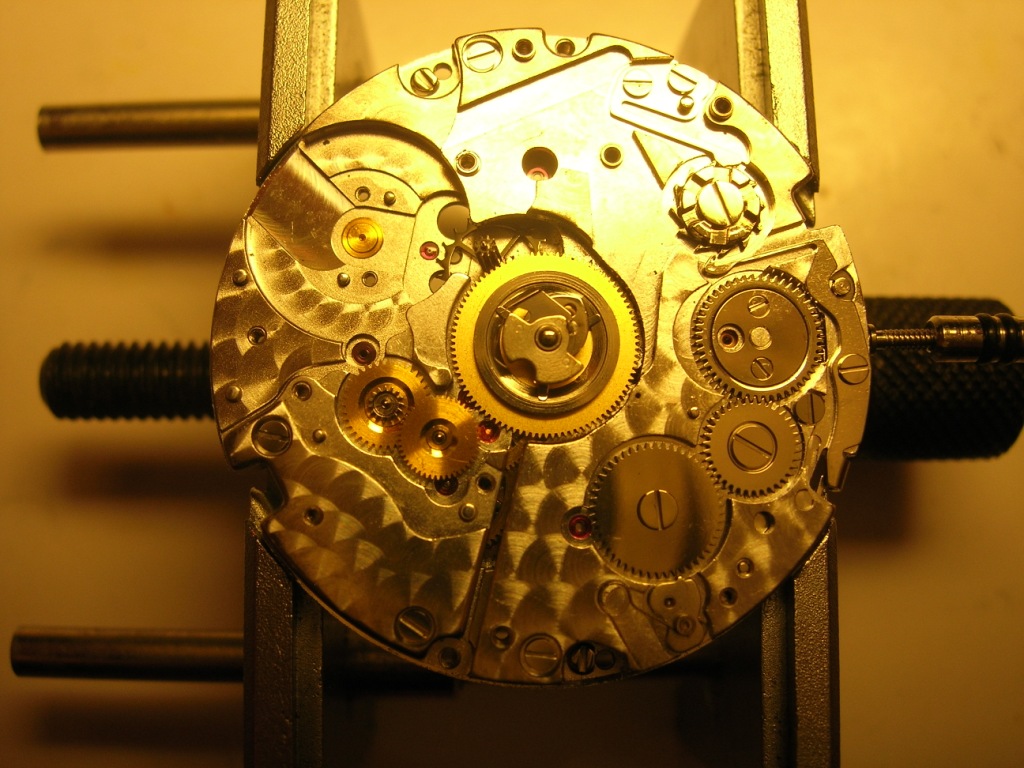

In questo foto possiamo osservare il particolare martello "in linea retta" tre funzioni (ciò lo stesso martello azzera secondi, contaminuti e contaore)

[img]http://www.orologiko.it/public/12/nonaòt.jpg[/img]


Qui le ganasce che sollevano la"ruota sdoppiante" dell'innesto verticale

Immagine

Immagine

Immagine

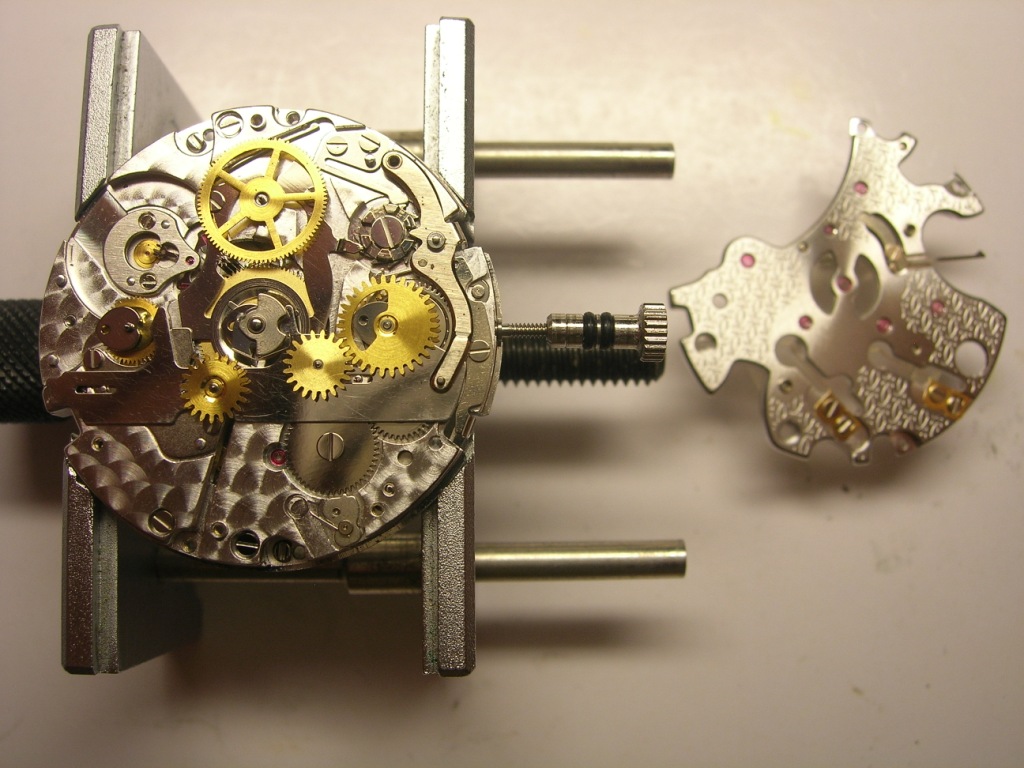

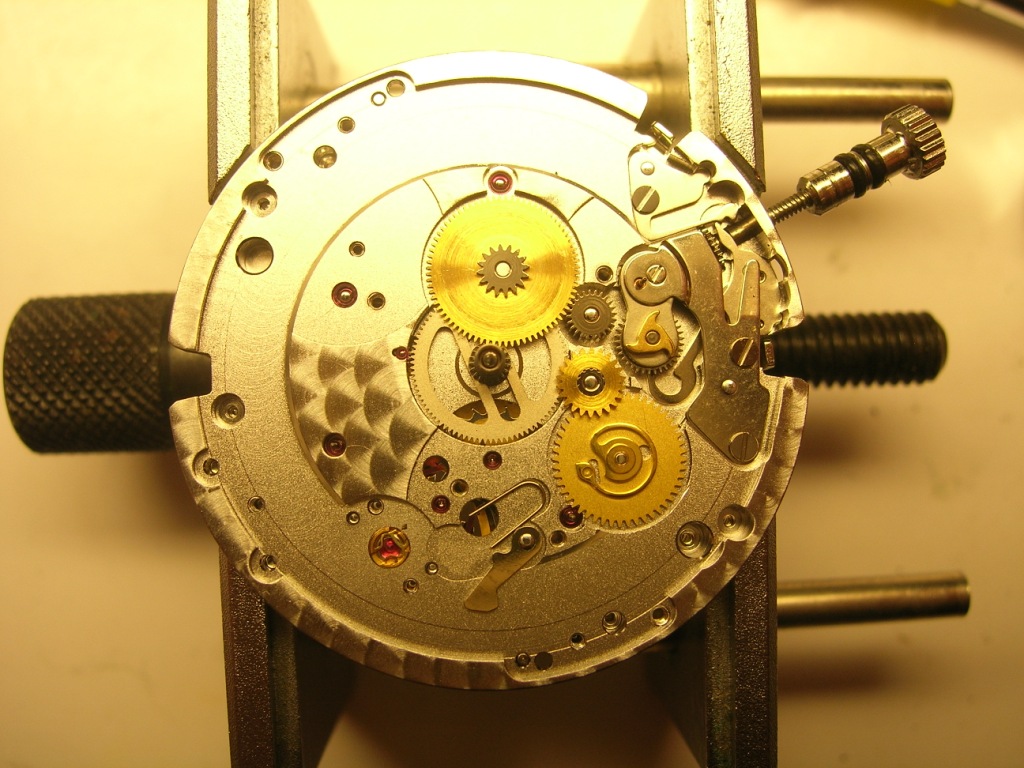

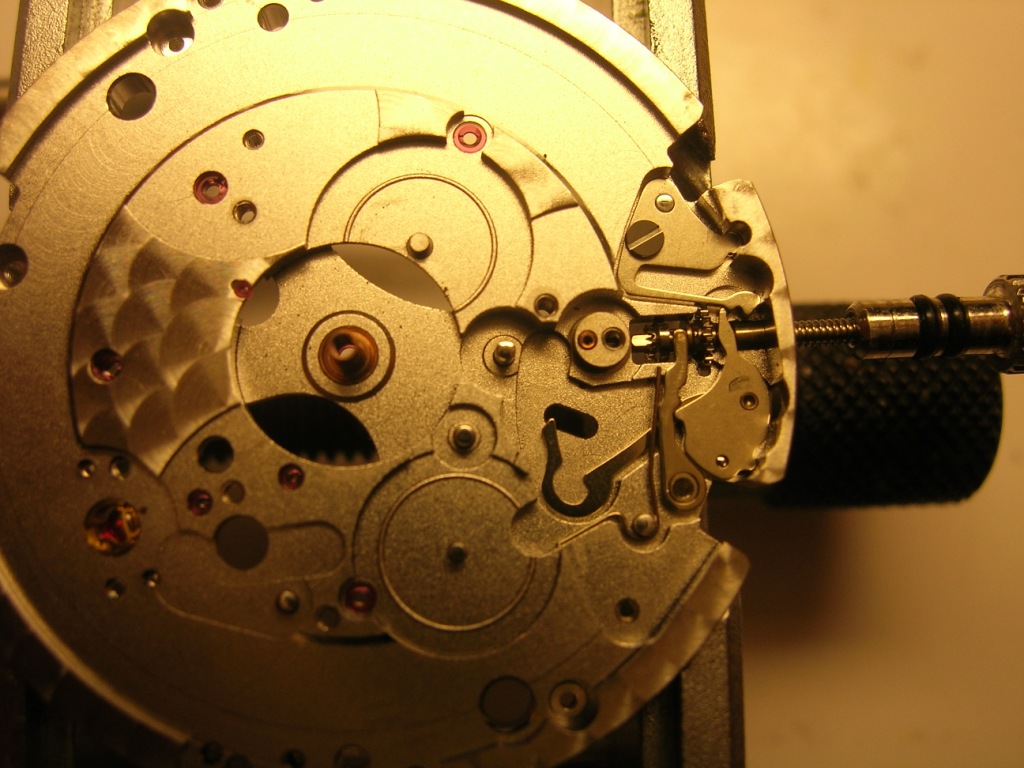

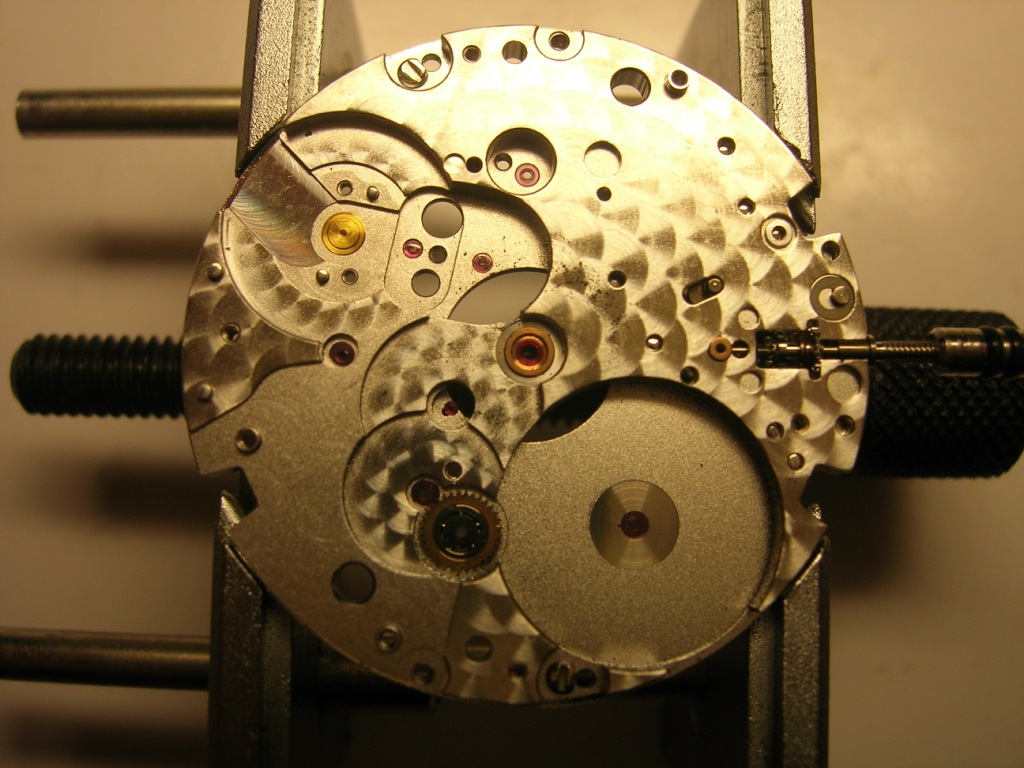

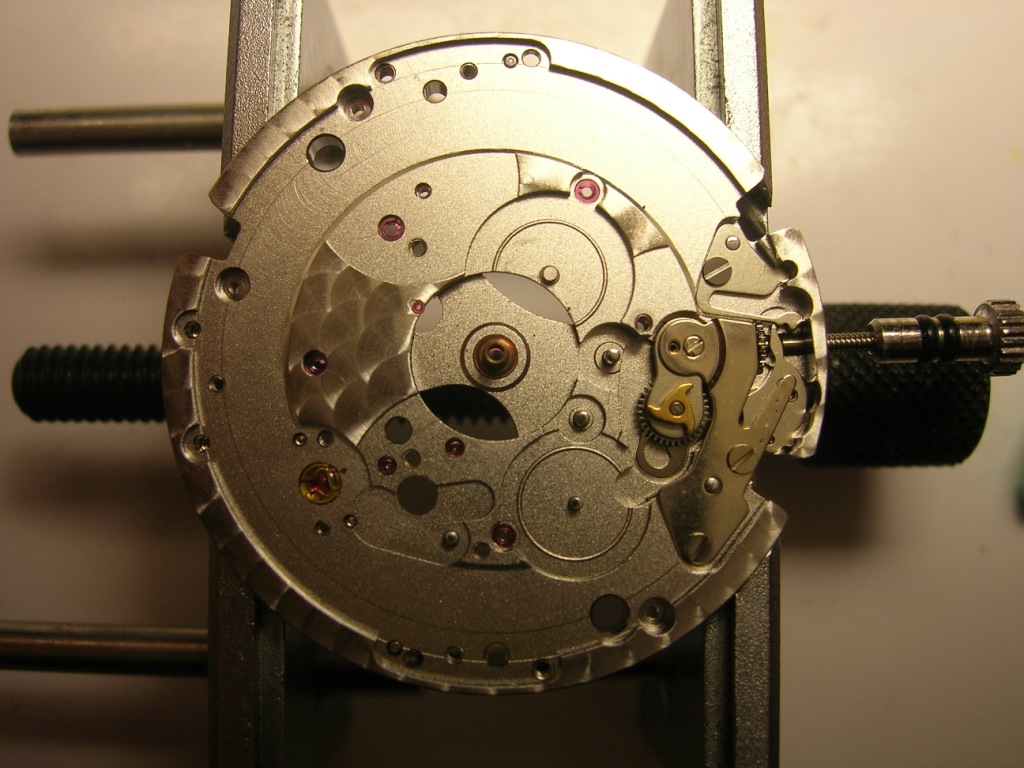

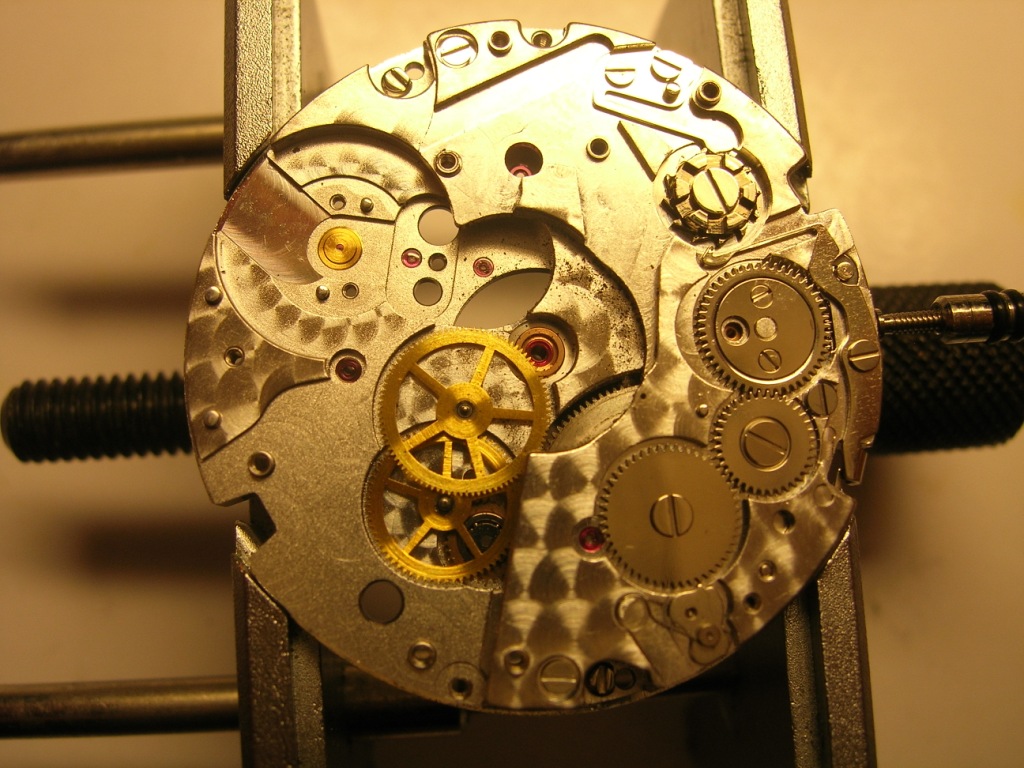

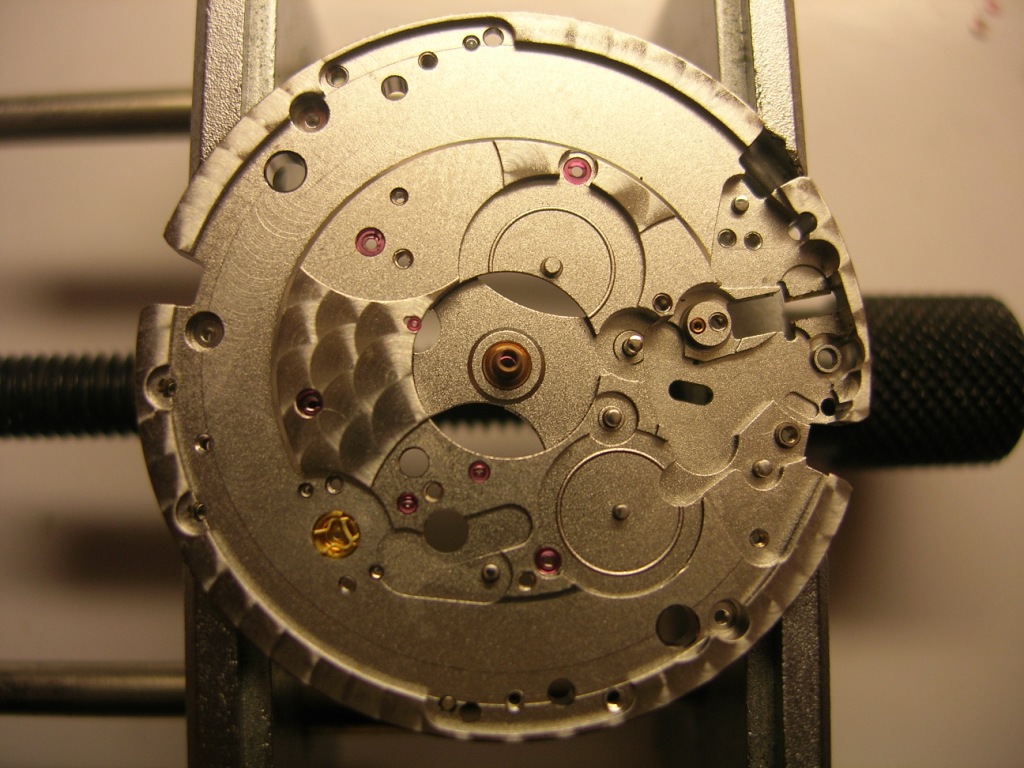

Proseguiamo nello smontaggio

Immagine

Immagine

Immagine


Qui un'innovazione azzardata per l'orologeria tradizionale: un cuscinetto come prima ruota dopo il bariletto

Immagine

Immagine


Il sistema di autoricarica

Immagine


L'impressione generale è buona, soluzioni semplici ma ottimali, presenza di molti rialzi/inviti/tenoni per posizionare i vari componenti e ponti, mollette varie non attive in posizione di riposo.

Nonostante il calibro non sia di piccole dimensioni siamo comunque davanti a componenti abbastanza ridotte di dimensioni: bilanciere, pietre e contropietre, bariletto etc. ma soprattutto viti leggermente sottodimensionate...secondo me.

_________________
Ciao. Giancarlo


Top
 Profilo


MessaggioInviato: giovedì 11 luglio 2013, 12:02
Non connesso
Senator
Senator

Iscritto il: giovedì 15 aprile 2010, 16:49
Messaggi: 3426
Località: Palermo
Meraviglia! Ti ho mandato MP...


Top
 Profilo


MessaggioInviato: giovedì 11 luglio 2013, 18:54
Non connesso
Girone dei bannati
Girone dei bannati

Iscritto il: giovedì 2 settembre 2010, 0:14
Messaggi: 726
Località: prov. Mantova
ti piace?
ma sai quanto costa nuovo?
il fondello è chiuso o a vista?


Top
 Profilo


MessaggioInviato: giovedì 11 luglio 2013, 18:58
Non connesso
Senator
Senator

Iscritto il: giovedì 15 aprile 2010, 16:49
Messaggi: 3426
Località: Palermo
Valex16 ha scritto:
ti piace?
ma sai quanto costa nuovo?
il fondello è chiuso o a vista?

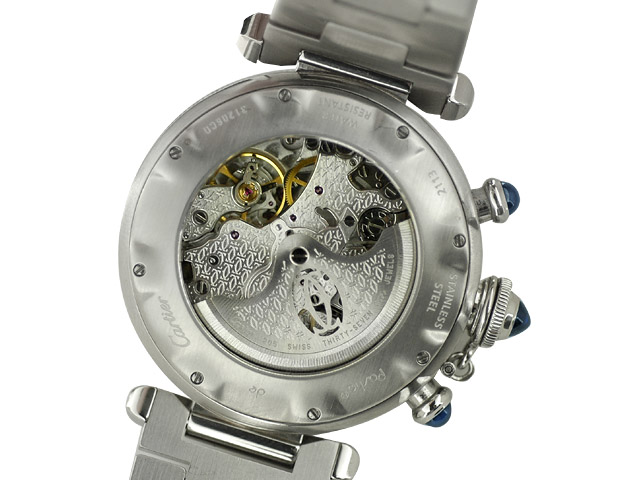

A me piace questo modello, è il 2113 "Plongeur" ed è fuori produzione, sostituito dal Seatimer con 7750 ed un altro modello che monta Jaeger LeCoultre...
Il prezzo nuovo era sui 6-7000€ Usato si trova dai 2000 ai 4000€
Il fondello è a vista...e ne cerco uno! (di fondello).
Il movimento è di alta gamma e più in generale mi affascina la storia del Pasha...che fu fatto da Cartier su espressa richiesta del Pasha di Marracketch che desiderava un orologio con cui farsi il bagno in piscina.
:-D
Immagine


Ultima modifica di standolfo il mercoledì 2 ottobre 2013, 20:27, modificato 2 volte in totale.

Top
 Profilo


MessaggioInviato: giovedì 11 luglio 2013, 19:54
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente
Avatar utente

Iscritto il: giovedì 21 agosto 2008, 18:00
Messaggi: 2379
Località: Marsala
Grazie mille per la documentazione :)
Fa bene al forum :)
Ciao
Christian :D

_________________
Sono coerente con me stesso. Ed io con me stesso,vivo maledettamente bene. Alla faccia del mondo che mi circonda!
Immagine


Top
 Profilo


MessaggioInviato: giovedì 11 luglio 2013, 20:33
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente

Iscritto il: giovedì 14 gennaio 2010, 23:32
Messaggi: 642
Località: provincia di chieti
L'innesto in senso verticale non sembra ispirato dal Seiko 6138-39? :shock:

_________________
Immagine
"...fratello, se fallo, correggimi, che l'avrò caro."


Top
 Profilo


MessaggioInviato: domenica 14 luglio 2013, 19:18
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: domenica 20 agosto 2006, 19:26
Messaggi: 1298
Località: Roma
Provincia: Roma
azariah ha scritto:
L'innesto in senso verticale non sembra ispirato dal Seiko 6138-39? :shock:


Ciao,
effettivamente la seiko ha ispirato :D molto.....

Cita:
Christian S
MessaggioInviato: Gio 11 Lug, 2013 6:54 pm Oggetto:

--------------------------------------------------------------------------------

Grazie mille per la documentazione
Fa bene al forum
Ciao
Christian


Ciao Christian, grazie per l'apprezzamento.

Notavo come questo post non ha suscitato molto interesse tra i frequentatori di questo forum.... :o

_________________
Ciao. Giancarlo


Top
 Profilo


MessaggioInviato: domenica 14 luglio 2013, 19:48
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 7 ottobre 2012, 9:55
Messaggi: 649
Località: Roma
Provincia: RM
g.carlo ha scritto:
azariah ha scritto:
L'innesto in senso verticale non sembra ispirato dal Seiko 6138-39? :shock:


Ciao,
effettivamente la seiko ha ispirato :D molto.....

Cita:
Christian S
MessaggioInviato: Gio 11 Lug, 2013 6:54 pm Oggetto:

--------------------------------------------------------------------------------

Grazie mille per la documentazione
Fa bene al forum
Ciao
Christian


Ciao Christian, grazie per l'apprezzamento.

Notavo come questo post non ha suscitato molto interesse tra i frequentatori di questo forum.... :o



ciao g.carlo,
molto interessante, e sopratutto molto istruttuvo viste le foto passo passo dello smontaggio e la relativa spiegazione.

Direi che manca solo la foto del lavoro ultimato con l'orologio riparato e revisonato nella cassa in tutto il suo splendore! :)

e grazie ancora!

_________________
La puntualità è la gentilezza degli orologi. (Jean Dutourd)


Top
 Profilo


MessaggioInviato: domenica 14 luglio 2013, 20:38
Non connesso
Orologiai Professionisti
Orologiai Professionisti

Iscritto il: martedì 9 ottobre 2007, 23:16
Messaggi: 164
Località: CH - Le Brassus
Cita:
Notavo come questo post non ha suscitato molto interesse tra i frequentatori di questo forum.... sorpreso


Se vuoi posso aggiungere qualche avviso tecnico sui componenti che sono stati aggiornati e su cosa non fare...

Saluti Manuel

_________________
Immagine


Top
 Profilo


MessaggioInviato: domenica 14 luglio 2013, 22:13
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: domenica 20 agosto 2006, 19:26
Messaggi: 1298
Località: Roma
Provincia: Roma
Manuel ha scritto:
Cita:
Notavo come questo post non ha suscitato molto interesse tra i frequentatori di questo forum.... sorpreso


Se vuoi posso aggiungere qualche avviso tecnico sui componenti che sono stati aggiornati e su cosa non fare...

Saluti Manuel


Magari!!! Manuel

Le tue divulgazioni tecniche sono sempre le benvenute.

_________________
Ciao. Giancarlo


Top
 Profilo


MessaggioInviato: domenica 14 luglio 2013, 23:10
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: lunedì 21 agosto 2006, 10:53
Messaggi: 3455
Località: Empoli (Fi)
Provincia: Empoli
Personalmente come tutti i cronografi con innesto a frizione, non mi entusiasma.
:cool: :cool:

_________________
Sii realista, tenta l'impossibile
Il nostro peggior nemico è l'ignoranza

Immagine


Top
 Profilo


MessaggioInviato: lunedì 15 luglio 2013, 7:41
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente
Avatar utente

Iscritto il: martedì 6 marzo 2012, 18:21
Messaggi: 238
Località: somma vesuviana
Un consiglio per il montaggio: montare la lancetta del cronografo centrale prima di montare la parte dell'automatico se non hai il portamovimento originale posiziona la piastra dove sta il rubino centrale su una parte rigida poi incastrare la lancetta. La piastra si deforma facilmente, mi è capitato più di una volta che hanno smontato le lancette e L'orologio funziona solo con il crono inserito. Saluti 8-)

_________________
Che cos'è l'esperienza ??? è la somma dei nostri errori.

www.lamawoodenclock.it


Top
 Profilo


MessaggioInviato: lunedì 15 luglio 2013, 10:53
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
Andrea.c ha scritto:
Personalmente come tutti i cronografi con innesto a frizione, non mi entusiasma.
:cool: :cool:


Se ho capito bene l'innesto avviene in zona ruota centro, sarebbe possibile avere una piccola descrizione sul suo funzionamento? magari supportata da foto?

Saluti e grazie

Christian

PS: solo a me il simbolo della cartier inciso a quel modo sulle platine non piace? (mi fa pensare a movimenti cinesi)

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


MessaggioInviato: lunedì 15 luglio 2013, 14:23
Non connesso
Senator
Senator

Iscritto il: giovedì 15 aprile 2010, 16:49
Messaggi: 3426
Località: Palermo
Io trovo il post interessantissimo.

Ottimo e preziosissimo anche il consiglio di Lamawoodenclock sul rimontaggio!

Avrei anche due domande di natura tecnica:
1. cos'è quella polverina rosso scuro che c'è nella parte centrale della platina?
2. Come hai risolto il problema della ruota contaore? Hai ripernato? Tornito un nuovo asse e ripiazzata la ruota? oppure sostituita con ricambio nuovo?

Per C3n, consiglio la lettura dell'articolo di Walt Odets "THOSE WONDERFUL PIGUET CHRONOGRAPHS" per scoprire di più sull'innesto, in attesa che qualcuno risponda.

Anche io in attesa degli approfondimenti tecnici di Manuel.

Se non ricordo male c'è un componente che non va lavato in nessun caso almeno così consigliava la maison.

Piccola nota ulteriore, la Frederic Piguet non esiste più, si chiama adesso Blancpain.


Top
 Profilo


MessaggioInviato: lunedì 15 luglio 2013, 21:31
Non connesso
Orologiai Professionisti
Orologiai Professionisti

Iscritto il: martedì 9 ottobre 2007, 23:16
Messaggi: 164
Località: CH - Le Brassus
Pronti, via

Rimozione della lancetta del cronografo al centro.

Sembra una cosa da nulla, ma si può autogenerarsi una serie di problemi di non facile soluzione.
Il problema deriva costruzione dalla ruota del cronografo che è anche la ruota centro. In questo calibro la funzione del cronografo è data dall'apertura e chiusura verticale di questa ruota.
Affinché questo avvenga, la ruota in questione, è composta da varie parti che possono muoversi in verticale sull'asse; ed hanno una distanza predefinita tra di loro. Accade che nell'estrarre la lancetta, si crei una pressione eccessiva su un anello che funge da fermo, ed i componenti della ruota si “schiacciano” eliminando così gli spazi in cui si muovono. Se questo accade la ruota è da buttare. :-(
Altra cosa che può accadere, in luogo dello "schiacciamento" di cui sopra, è lo spostamento della pietra presente all'interno del tubo di centro
Immagine
verso il quadrante.
Esiste un estrattore specifico che ha la forma delle lanterne per lucidare le viti con un taglio per far passare il tubo della lancetta. Un sistema altrettanto funzionale consiste nell'utilizzare la piazza pietre Horia. Si posiziona il movimento quadrante in alto (ovviamente), si introduce un punzone all'interno del tubo della lancetta del cronografo; facendo una leggera pressione si tiene bloccato l'asse della ruota, impedendo così di fatto ogni tipo di movimento verticale dei componenti della ruota stessa. Con una coppia di leve si procede all'estrazione della lancetta.
Esiste poi il fattore C, che permette ad alcuni di strappare impunemente la lancetta crono senza alcun problema.

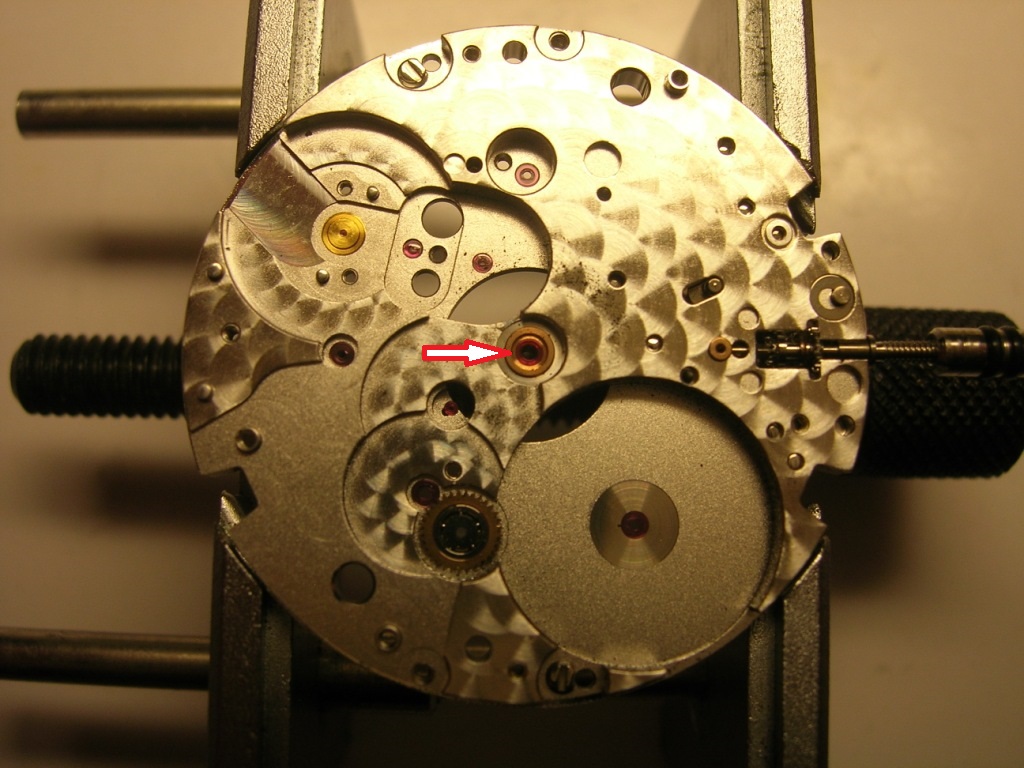

La pietra del tubo deve, imperativamente, essere a filo del bordo interno (nella foto lucido), ricorda la forma della base in cui si inseriscono le pietre incabloc. Il corretto posizionamento serve per avere una corretta regolazione del gioco verticale della ruota, se la pietra fosse troppo in basso l'orologio funzionerebbe solo con il cronografo inserito.

A domani per la seconda puntata.
Saluti Manuel
