Ciao a tutti.
Per esercitarmi sto martoriando un movimento seiko 7019a e siccome ho trovato la pietra della ruota scappamento rovinata la stavo sostituendo con una presa da un movimento donatore.
Ma, prima di montarla, stavo osservando le altre pietre sui due movimenti e mi sono accorto che sul movimento che sto revisionando la pietra della terza ruota è montata al contrario rispetto al movimento donatore!
In pratica, sul movimento che sto riparando, la pietra ha il lato concavo verso la ruota, mentre il movimento donatore lo ha verso la parte superiore della platina.
Avevo un altro movimento da poter usare come donatore e ho visto che anche quello ha la pietra montata con la parte concava verso l'alto.
In realtà i movimenti donatori non sono proprio 7019a, sono 7009a però la parte del treno di ruote dovrebbe essere uguale...
Come mai sui 7009 non sono montate come il 7019? Non cambia il gioco assiale montando le pietre in maniera diversa?
Ora ho un dubbio atroce:
In quale verso devo montare la pietra della ruota di scappamento?

Ecco le foto:

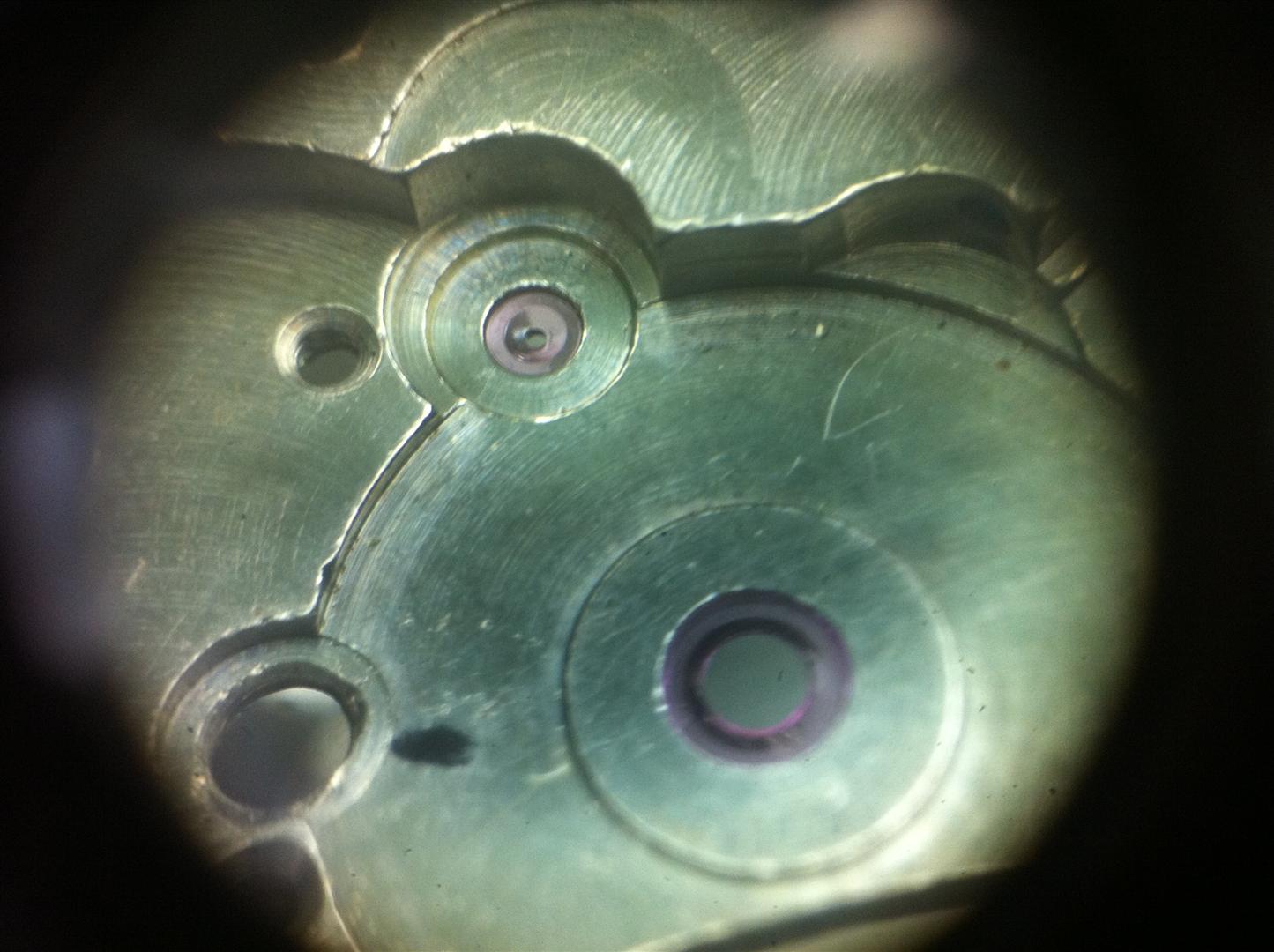

Movimento da riparare

Movimento donatore


Ciao

Nella prima foto dove si vede la pietra girata (scodellino interno) evidentemente dalla parte di sopra ci doveva essere una contropietra.
Nell'altra foto dove la pietra è con la parte piana all'interno della platina, dall'altra parte (sopra) non c'è la contropietra.
Quando c'è montata una contropietra (riposo) o a volte anche due (una sopra e una sotto) anche i pivot delle ruote hanno un'altezza diversa da quelle che vengono montate dove non ci sono contropietre.
Ti ho risposto senza documentarmi su i due calibri che hai citato, per sapere meglio per quale motivo sono diversi, forse qualcuno che ripara i Seiko o che ha un esploso di questi calibri, potrà essere più preciso di me nel rispondere alla tua domanda.
Ciao.
Click [Marco]

Ciao click,
strano, ne ho smontati anche altri di seiko, ma contropietre non ne ho mai trovate (a parte quelle degli incablock)!
E' vero anche che sono tutti comprati usati è già smanettati, ma, se dovevano esserci, possibile che non dovevo trovarne nemmeno una?
A me sebra che siano proprio così, tipo boccole...
boo!!
Aspettiamo notizie da chi li conosce meglio.

grazie

Nella prima foto, accanto alla pietra rovesciata c'è un foro, è forse filettato?
Nella seconda foto non c'è, quindi potrebbe essere la sede della vite che ferma il riposo (contropietra) della ruota di scappamento.
Ti ripeto che non ricordando questi movimenti Seiko, vado solo a intuizione.
Ciao.

Avevi ragione click!!

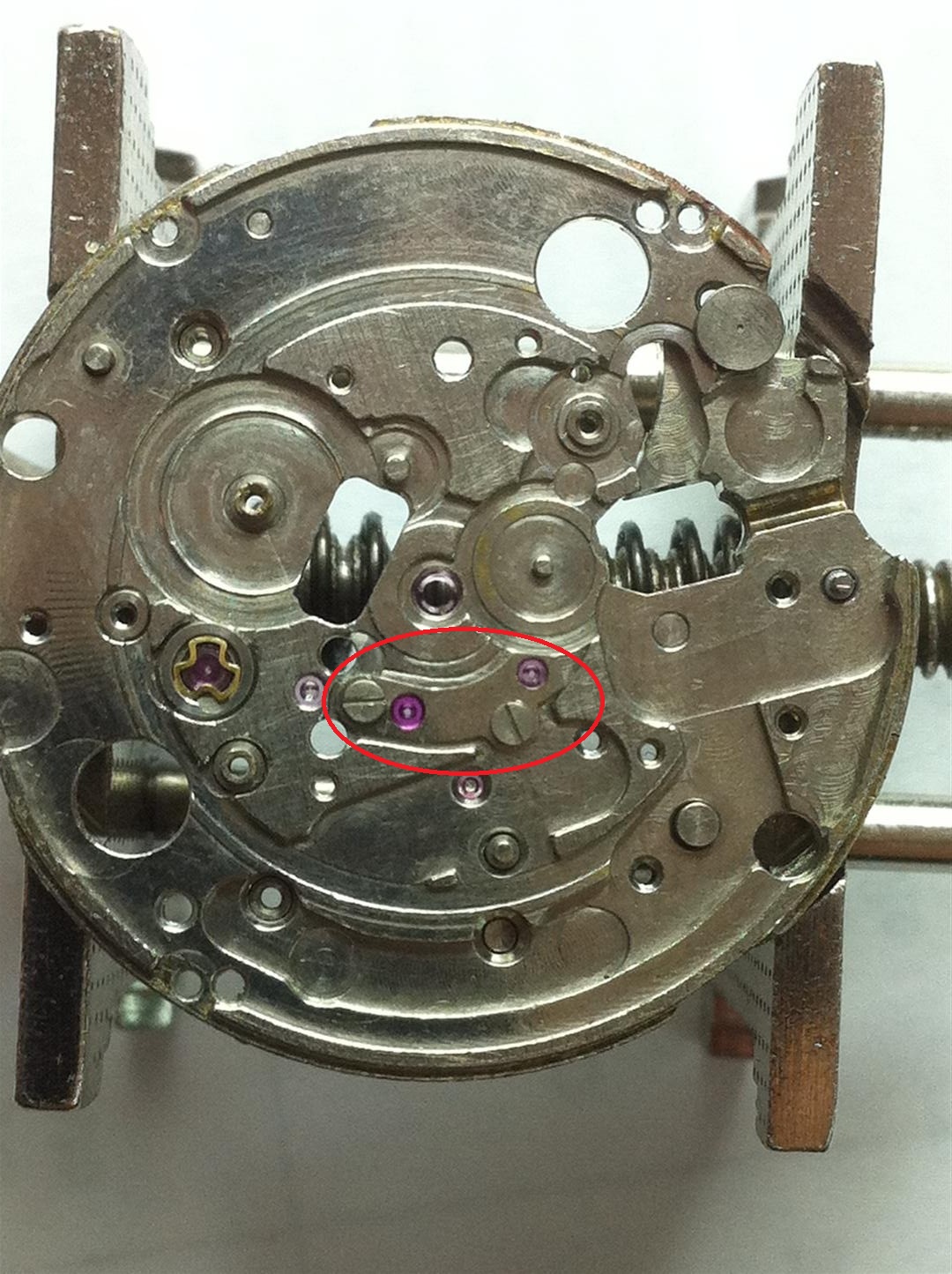

Il movimento Seiko 7019A ha le contropietre montate dal lato superiore della platina su un pezzo che non avevo ancora montato...Eccolo qua.

Dato che il treno di ingranaggi è lo stesso del 7009A pensavo che anche questo non avesse le contropietre, invece osservando anche i documenti dei due movimenti, questo supporto c'è solo nel 7019A (componente n. 57 dell'esploso).
http://www.seikodigitalwatches.com/7XXX/7019A.pdf
Qui non c'è.
http://www.seikodigitalwatches.com/7XXX/7005A.pdf
Probabilmente per questo motivo le pietre sono montate al rovescio...

Grazie!!

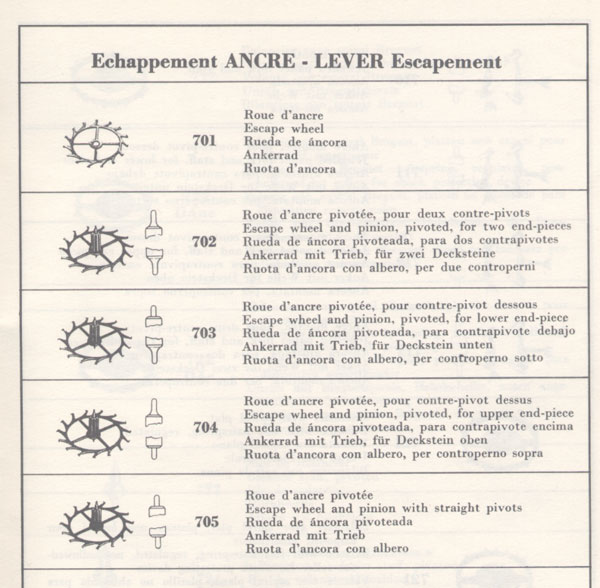

Controlla bene anche i pivot delle due ruote di scappamento, vedrai che sono di struttura e di altezze diverse.
Almeno così è per gli ESA.
