Problema rimontaggio eta 2789
Autore Messaggio
MessaggioInviato: sabato 16 luglio 2011, 7:10
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
Immagine
Immagine
Immagine
Immagine
Ho smontato e ripulito questo movimento con giorno e data, dalla foto manca il disco dei giorni.
Nel rimontaggio, però, riscontro un problema nell'albero di carica o tige, sapreste, per cortesia indicarmi le componenti e la rispettiva terminologia, che ne fanno parte ?
qual'è la giusta sequenza di montaggio ?

Il problema è che ad inserimento completo dell'albero, non riesco ne a caricare ne a spsotare i ruotismi delle lancette. Per caso manca qualche componente ?

Perchè a occhio i pezzi e gli ingranaggi sembrano buoni.

Confido in un vostro aiuto. :)

giupix


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 8:22
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: venerdì 18 agosto 2006, 17:19
Messaggi: 2766
Località: Milano
Provincia: Milano

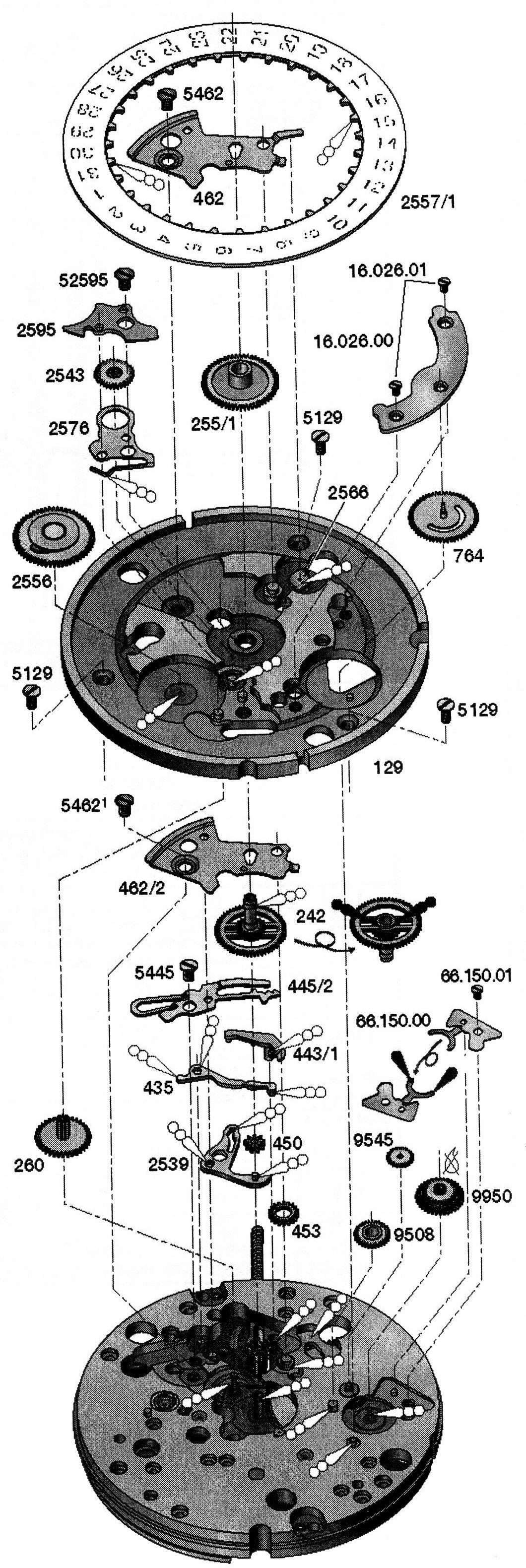

Non ho nello specifico l'esploso del movimento.Posto esploso di un altro movimento eta ,spero ti aiuta a chiarirti le idee ,se poi arriva l'esploso giusto tanto meglioImmagine


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 9:29
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
Grazie Lupo
vedrò di capirci qualcosa ance se di primo acchito mi sembra un pò diverso.

Ho provato a cercare sul sito dell'eta, ma non ho trovato il 2789. Magari se qualcuno sapesse un movimento similare, presente sul sito ...


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 10:10
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente

Iscritto il: giovedì 31 gennaio 2008, 14:43
Messaggi: 702
Località: Torino
Provincia: Torino
con tutta probabilita' dico una cavolata pazzesca....

ma nelle foto non vedo il rocchetto scorrevole e la ruota ad angolo

non è che non ler hai inserite?

senza quelle ovviamente non fa' nulla :-D

ciao livio

_________________
Immagine


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 10:12
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
JCH ha scritto:
come inserire una fotografia
http://www.orologiko.it/forum/viewtopic.php?t=70

personalmente dalle foto non vedo niente. troppo formato francobollo.

inserisci le foto come procedimento sopra riportato in questo modo possiamo vedere qualche cosa in piu...


Se clicchi sulla foto dovrebbe aprirsi una finestra con formato più grande.

:-o


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 10:54
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente
Avatar utente

Iscritto il: martedì 24 marzo 2009, 20:30
Messaggi: 844
Località: livorno
Se non sono fuori dalle foto... manca merce...

cosi non funzione nemmeno con la fede....

facci vedere tutto dai..

Stefano

_________________
Chi un vol bene agli orologi non vol bene nemmeno ai figlioli....

skype:stefanorussowatch

www.stefanorussoorologiaio.com

facebook: stefano russo orologiaio


Immagine


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 11:40
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
@ Livio
Posto un'altra foto con l'albero e i due pezzi, di cui non so il termine , forse il rocchetto scorrevole e la ruota, mancanti nelle altre foto.

Immagine

giupix


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 11:58
Non connesso
Orologiaio Indipendente
Orologiaio Indipendente

Iscritto il: giovedì 31 gennaio 2008, 14:43
Messaggi: 702
Località: Torino
Provincia: Torino
si i pezzi sono quelli
li avevi inseriti nelle tue prove?

_________________
Immagine


Top
 Profilo


MessaggioInviato: sabato 16 luglio 2011, 12:17
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
si

forse ho sbagliato la sequenza di montaggio ???


Top
 Profilo


MessaggioInviato: domenica 17 luglio 2011, 12:33
Non connesso
Forumista
Forumista

Iscritto il: venerdì 16 luglio 2010, 0:10
Messaggi: 100
Località: Torino
Provincia: Torino
giupix ha scritto:
si

forse ho sbagliato la sequenza di montaggio ???

Eccoti la scheda:

http://www.cousinsuk.com/PDF/categories ... 202789.pdf
Controlla che non ti manchi nulla.
Ciao
Paolo


Top
 Profilo


MessaggioInviato: domenica 17 luglio 2011, 14:16
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
perfetto grazie

è quello che cercavo !!!

P.S. che criterio di ricerca hai usato, così cerco anche la scheda di montaggio.

giupix


Top
 Profilo


problema rimontaggio eta 2789
MessaggioInviato: martedì 19 luglio 2011, 14:23
Non connesso
Nuovo Iscritto
Nuovo Iscritto

Iscritto il: venerdì 13 agosto 2010, 19:32
Messaggi: 42
Località: Ciampino - RM -
ciao,allora ti consiglio di fare questo: montare prima l'albero di carica con ruotino ballerino e ruotino a taglio(sono i due pezzi di cui non conosci il termine) ,poi inserire la bascula nella gola del ruotino ballerino fino ad arrivare alla situazione mostrata dalla tua foto n 3 (quella in alto la considero la foto 1).se guardi bene c'e' un ruotino che ricorda un fiore .questo deve stare sopra l'altro ruotino contiguo(era messo bene nella foto 4).arriviamo quindi alla foto 1 la leva in alto che copre parzialmente il rubino del bilanciere e' montata in mordo errato .il braccio lungo deve andare addosso alla molletta fermata dalla vite vicino al numero 9 del datario .(questa molletta permette lo scatto alla ruota del giorno.).Se non ricordo male pero' ,e non vorrei sbagliare,alla tua molletta dovrebbe mancare un pezzo !! ovvero un braccino che andrebbe a bloccare quel ruotino vicino a quello a forma di fiore....
Lo so' ,ma a spiegarlo non e' cosi' semplice
Se riesco vedo di fare delle foto ,sicuramente sara' piu' semplice(sempre che riesco poi a caricarle )

Ciao 19massimo55


Top
 Profilo


problema rimontaggio eta 2789
MessaggioInviato: martedì 19 luglio 2011, 18:52
Non connesso
Nuovo Iscritto
Nuovo Iscritto

Iscritto il: venerdì 13 agosto 2010, 19:32
Messaggi: 42
Località: Ciampino - RM -

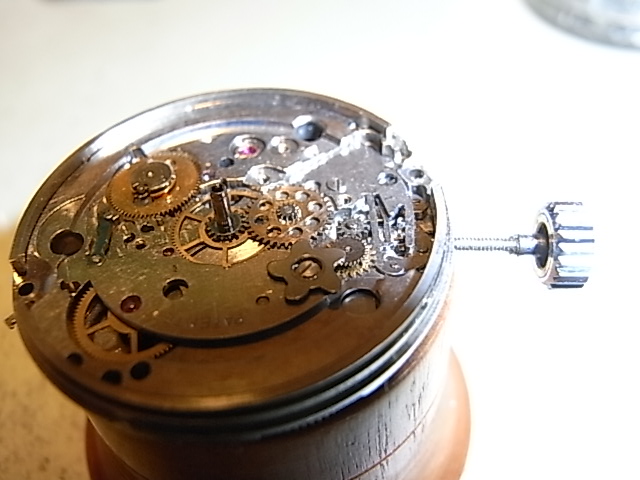

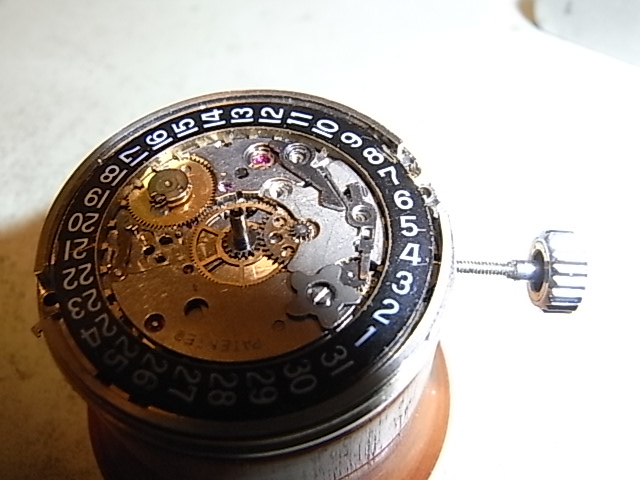

Immagine


Immagine


Immagine [/img]


Top
 Profilo


MessaggioInviato: martedì 19 luglio 2011, 20:52
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 3 luglio 2011, 23:39
Messaggi: 347
Località: Winterthur Svizzera
Grazie Massimo
perfetto !
ho capito benissimo la tua spiegazione. In effetto il datario presenta un problema, tanto che quel piccolo ruotismo vicino a quello a forma di fiore, si stacca di continuo, quindi presumo che, come dici te, manca un braccino che lo tenga fermo.
Mi sa che valuto la possibilità di prendere un'altro movimento eta simile, e questo lo conservo come pezzi da ricambio. Qualcuno può vendermi questo movimento ?
che sia funzionante e integro.

giupix


Top
 Profilo


problema rimontaggio eta 2789
MessaggioInviato: giovedì 21 luglio 2011, 9:21
Non connesso
Nuovo Iscritto
Nuovo Iscritto

Iscritto il: venerdì 13 agosto 2010, 19:32
Messaggi: 42
Località: Ciampino - RM -
Ciao , mi fa' piacere esserti stato d'aiuto , non credo di averne uno da darti
quello in foto lo devo rimontare perche' e' di un Lorenz automatico che neanche a farlo apposta , era in lavorazione per un difetto di rimessa orario( l'albero sgrana mentre cerco di rimettere l'orario-dovro' comprare in fornitura sia l'albero di carica che il ballerino per stare tranquillo) anzi penso che in fornitura il pezzo che Tu devi sostituire si trovi facilmente e non dovrebbe essere un problema . Fammi sapere come procede il rimontaggio ...
Alla prossima
Massimo
