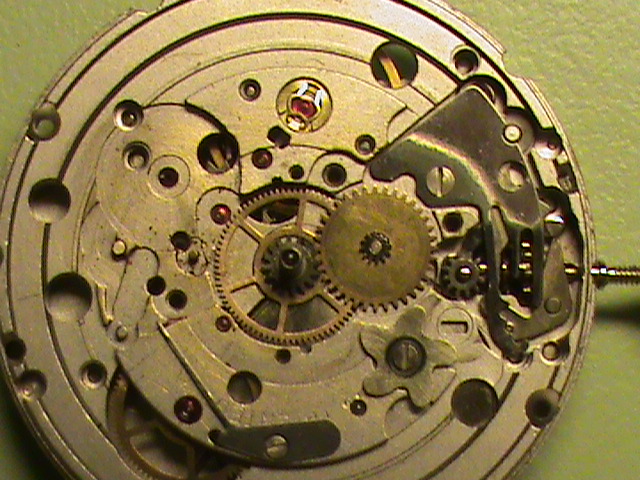

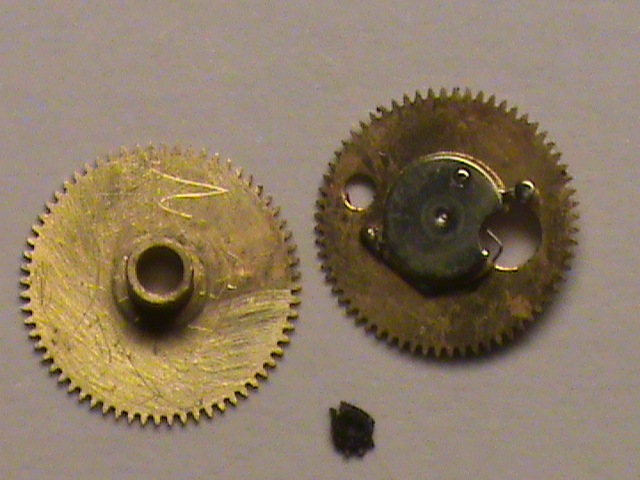

Salve Amici.Ho acquistato questa meccanica con dei pezzi mancante dal lato calendario.Ho cercato tramite internet lo schema dell'eta 2832 orologio ZENITH per capire queli pezzi mancano ma non lo trovato.Mi potreste aiutare a capire quali sono? e i referenti dei pezzi mancanti per eventuale acquisti? Grazie a chi potra' aiutarmi. la ruota trascinamento del calendario, secondo voi e' buona ho e' rotta?

Ciao io non conosco questo movimento però per somiglianza con altri ETA che conosco mi sembra che manchino:
- molla e leva scatto calendario
- ruotino mobile regolazione rapida calendario 2566
- ruotino di trasmissione da minuteria alla ruota calendario 2543
- copertura di molla e leva scatto calendario che fa anche da tenuta per il disco data (insieme con quella del copribascula che hai)
- brida per mantenere il disco giorni della settimana 2780

La ruota trascinamento calendario non la vedo bene per giudicare la sua integrità

Grazie Standolfo. E' gia' un buon inizio quello che mi dici.Perche' addirittura il forniture non conoscente i pezzi mancante mi a dato una fotocopia di un eta 2836 e mi disse; "vedi quelli che mancano e segnali"
quardando attendamente non era lo stesso calibro o simile. Anche facendolo presente che il mio era un 2832.In pratica mi disse che non avevano lo schema del 2832.Risultato niente pezzi mancante. Mi disse che lo cercava in internet. E non credo questo commesso avesse la pazienza di cercarlo. Allora ho pensato a voi del forum che sono sicuro che lo trovero' oppure qualcuno mi dira' con certezza come fare.

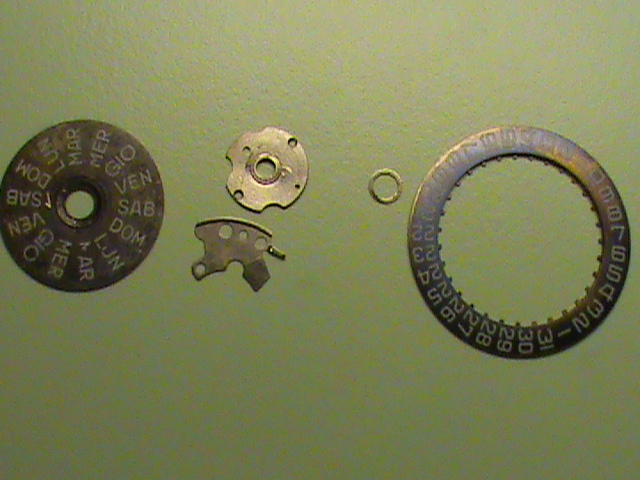

La brida che blocca il calendario del giorno se non sbaglio dovrebbe essere qualla piccola rondellina che si vede.

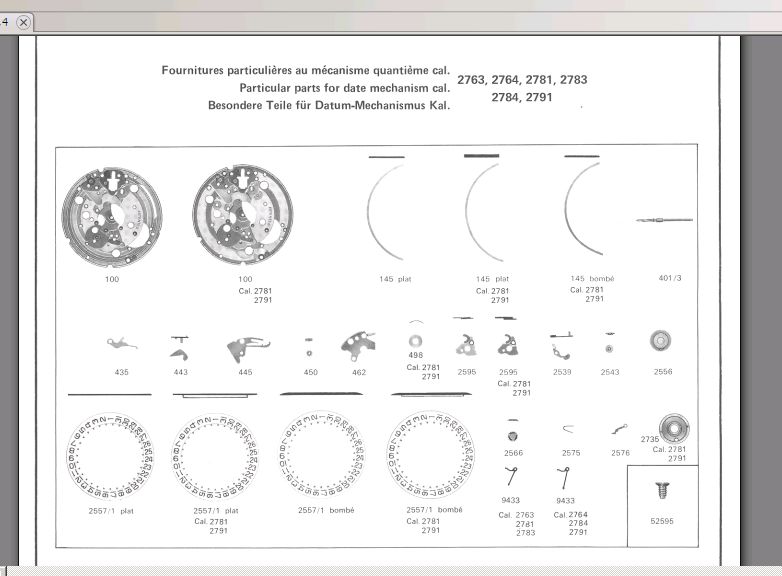

Buona sera Passione secondo le informazioni che ho raccolto il movimento eta in questione e 2828 modificato ma guardando nel mio archivio personale e simile al 2836 se riesco ti invio la videata parte calendario

ciao

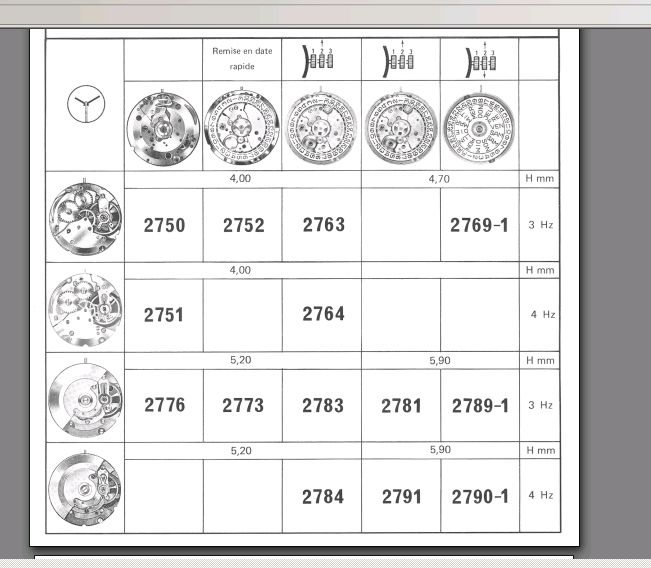

dovrebbe essere della serie 27xx
credo 2790/91




giamba

Lo schema non corrisponde alle foto che ho messo.Infatti i componenti del lato calendario non sono uguali Vedi la ruota a stella (che credo) deve essere quella che muove il calendario veloce.Come ho gia' scritto non corrisponde all'eta 2836. e' simile ma non uguale

non ho capito se ti riferisci a mè o a vale

comunque ti torno a dire che è base 27xx ( 2790.1 ) e non 28xx




ariciao
giamba

Ciao a tutti, non vorrei contraddire nessuno ma mi sa che purtroppo per avere quei ricambi occorrerà usare il calibro esatto 2832, in alternativa il calibro Zenith rivolgendosi ad un centro assistenza Zenith.
Devi provare da fornitori grossi magari su Bologna, per i ruotini puoi adoperare le referenze prese da schede di altri calibri, per gli altri pezzi puoi spiegarti a voce oppure inviare la foto.
Per quanto riguarda la ruota di scatto data, non si vede molto bene ma sembrerebbe ok.
In ogni modo andrebbero tagliate le mani a chi toglie i pezzi dagli orologi, ricorda inoltre che se il ciabattino che lo ha avuto in mano in precedenza lo aveva così castrato, probabilmente è stato perchè il calendario gli dava dei problemi, osserva bene i denti dei due dischi perchè se anche loro fossero malandati allora il caso si complica.
Ciaone, Manrico

Buonasera Passione,

ho provato a fare delle ricerche ed ho trovato queste info su altro forum :

ETA 36,000 Hi Beat Movements

I have a hard copy, but no way to scan it.

The following information is from my copy:

2819 - 36,000 bph version of the 2801
2806 - 36,000 bph version of the 2804
2817 - 36,000 bph version of the 2816 (a day/date 2801)
2839 - 36,000 bph version of the 2821 (dateless automatic)
2826 - 36,000 bph version of the 2824
2837 - 36,000 bph version of the 2836
2838 - 36,000 bph version of the 2834

All hand fitting and dimensions are the same between the 28,800 and 36,000 bph versions.

Further, all parts, except the second wheel (#227), escape wheel (#705), balance assembly (# 721) and hack lever (#9433) are common between the 28,800 and 36,000 bph versions. (Even the mainsprings, a fact borne out by the Bestfit catalog.)

There were a number of movements in that family, including a number of 21,600 bph versions: (most of the repeated calibers for the same functions are different mainplate sizes, 11-1/2''' and 13'''

2800 - 21,600 bph version of the 2801
2802 - 21,600 bph versions of the 2804
2803 - 21,600 bph versions of the 2804, 13'''
2808 - 21,600 bph version of the 2816
2809 - 21,600 bph version of the 2816, 13'''
2820 - 21,600 bph version of the 2821
2822 - 21,600 bph version of the 2824
2823 - 21,600 bph version of the 2824, 13'''
2828 - 21,600 bph version of the 2836
2829 - 21,600 bph version of the 2836, 13'''
2805 - a 28,800 bph date manual (same as 2804, 13''')
2807 - a 28,800 bph date manual (same as 2806, 13''')
2810 - a 28,800 bph day-date manual (same as 2816, differences unk)
2811 - a 28,800 bph day-date manual (same as 2816, 13''')
2812 - a 36,000 bph day-date manual (same as 2817, 13''')
2825 - a 28,8000 bph date automatic (same as 2824, 13''')
2827 - a 36,000 bph date automatic (same as 2826, 13''')
2830 - a 28,800 bph day-date automatic (same as 2836, differences unk)
2831 - a 28,800 bph day-date automatic (same as 2836, 13''')
2832 - a 36,000 bph day-date automatic (same as 2837, differences unk)



Da questo ricaviamo ,quindi , che il 2832 risulta essere simile al 2837 (differenze non note) , che a sua volta risulta essere la versione a 36000 bph del 2836 , si vede inoltre a conferma di quanto indicato da vale.g che il 2828 e' la versione a 21600 bph del 2836.

Ricapitolando abbiamo :

2832 (36000 bph) = 2837 (36000 bph) = 2836 (28800 bph) = 2828 ( 21600 bph)


Ti allego inoltre elenco delle parti del 2832 , trovate su un sito tedesco di vendita on line , dal quale e' possibile ricavare per ogni parte il calibro da cui deriva (vedi seconda colonna)

Purtoppo non ho trovato schemi o disegni relativi al 2832 da cui ricavare l'indicazione delle parti mancanti .

Come vedi le parti provengono da diverse serie di calibri 28xx , 27xx ,26xx , 25xx

Aspettiamo le indicazioni dei piu' esperti per individuare le parti mancanti .

Spero ti sia di aiuto

Ciao

Massimo



Fabrikat ETA Kaliber 2832
Größe 11 1/2 A.-Welle 5058
U.Welle 27621 Zugfeder 1,20x11,00x0,115
Zeiger 0,90x1,50

Teile-Nr. Original Kaliber Beschreibung Artikel-Nr. verfügbar bestellen
100 B Platine 920001002832
105 2820 Federhausbrücke 920001052820
110 2820 Räderwerkbrücke 920001102820
121 2820 Unruhkloben für Flachspirale 920001212820
125 2800 Anker-, Stiftenankerkloben 920001252800
144 2850 Zifferblatt-Stütze 920001442850
161 2800 Zentrumlagerrohr 920001612800
182 2820 Federhaus mit Deckel 920001822820
195 2800 Federkern 920001952800
203 2800 Zwischenrad 920002032800
210 2800 Kleinbodenrad 920002102800
227 2826 Zentrumsekundenrad 920002272826
242 2500 Minutenrohr für Mitnehmerrad 920002422500
250 2600 Stundenrad 920002502600
260 2600 Wechselrad 920002602600
307 2800 Rücker mit bewgl. Spiralklötzchen-Träger 920003072800
375 B Spiralklötzchen-Träger 920003752832
401 Aufzugwelle 8025058
407 2800 Aufzugtrieb 920004072800
401 2802 Aufzugwelle 920004012802
410 2800 Aufzugrad 920004102800
415 2820 Sperrad 920004152820
420 2620 Kronrad 920004202620
425 2776 Sperrkegel 920004252776
430 2776 Sperrkegelfeder 920004302776
435 2724 Wippe 920004352724
440 2600 Wippenfeder 920004402600
443 2724 Winkelhebel 920004432724
445 2724 Winkelhebelfeder 920004452724
450 2801-1 Zeigerstellrad 920004502801
462 2828 Wechselradbrücke 920004622828
705 2826 Ankerrad 920007052826
710 2826 Anker 920007102826
721 2826 Unruh mit Flachspirale 920007212826
723 Unruhwelle 80227621
723 2732 Unruhwelle 920007232732
728 2732 Unruhwelle für Stoss-Sicherung 920007282732
1134 2820 Gestell für Automatikvorrichtung 920011342820
1141 2770 Automatikbrücke unten 920011412770
1143 2820 Schwingmasse (Rotor) 920011432820
1481 2820 Reduktionsrad 920014812820
1482 2820 Antriebsorgan für Sperrad / Kronrad 920014822820
1488 2820 Klinkenrad vollständig 920014882820
1497 2620R Rotorlager 920014972620
1498 2620 Schwingmassen-Lagerrad 920014982620
1530 2820 Hilfs-Umkehrrad 920015302820
2535 2828 Halteplatte für Datum-Stern / -Anzeiger 920025352828
2539 2724 Steuerhebel f. Datumkorrektor 920025392724
2543 2630 Datum-Zwischenrad 920025432630
2555 2828 Kalender-Mitnehmerrad 920025552828
2557 2828 Kalenderscheibe 920025572828
2561 2828 Tagesstern 920025612828
2567 2828 Tageskorrektor 920025672828
2569 2769 Doppelkorrektor 920025692769
2573 2828 Feder für Tagessperre 920025732828
2575 2602 Feder für Datumsperre 920025752602
2576 2758 Datumsperre 920025762758
2577 2828 Tagessperre 920025772828
2735 2828 Halteplatte für Tagesanzeige 920027352828
2780 2828 Klemmscheibe für Tagesanzeiger 920027802828
9433 2734 Stopphebel 920094332734

Ciao Manrico.. A meta' febbraio un amico gioelliere dovrebbe andare a Marcianise vicino Napoli. Mi a detto che li c'e' un grosso centro chiamato il Tari'.E' mi potrebbe prendere lui i pezzi mancante portanto la meccanica e vedere quali pezzi servono.Controlando i denti del calendario e tutto a posto.Comunque non credevo che questo era un calibro di difficile riperibilita' anche perche' finora nessuno avuto lo schema di questo calibro. questo mi fa capire come il mondo dell'orologieria e vastissimo.
Per MMELA1 ti ringrazio per il fastidio che ti sei preso per farmi capire i vari calibri. In prati e come a detto Manrico che dovrei cercare di prendere i vari pezzi da i vari calibri.Vediamo se questo amico mi porta tutti i pezzi mancante da Napoli.
