Buongiorno a tutti.
Ho un "grosso problema" con un "piccolo asse" di un tasca come da oggetto.
Si tratta di un orologio che presumo sia dei primi novecento, molto usurato e con diverse cadute e diversi segnali di precedenti interventi (viti segnate). Smontandolo ho trovato che l'asse dell'àncora di scappamento aveva un pernetto mancante e successivamente per prendere delle misure con il micrometro ho rotto quello dalla parte opposta .

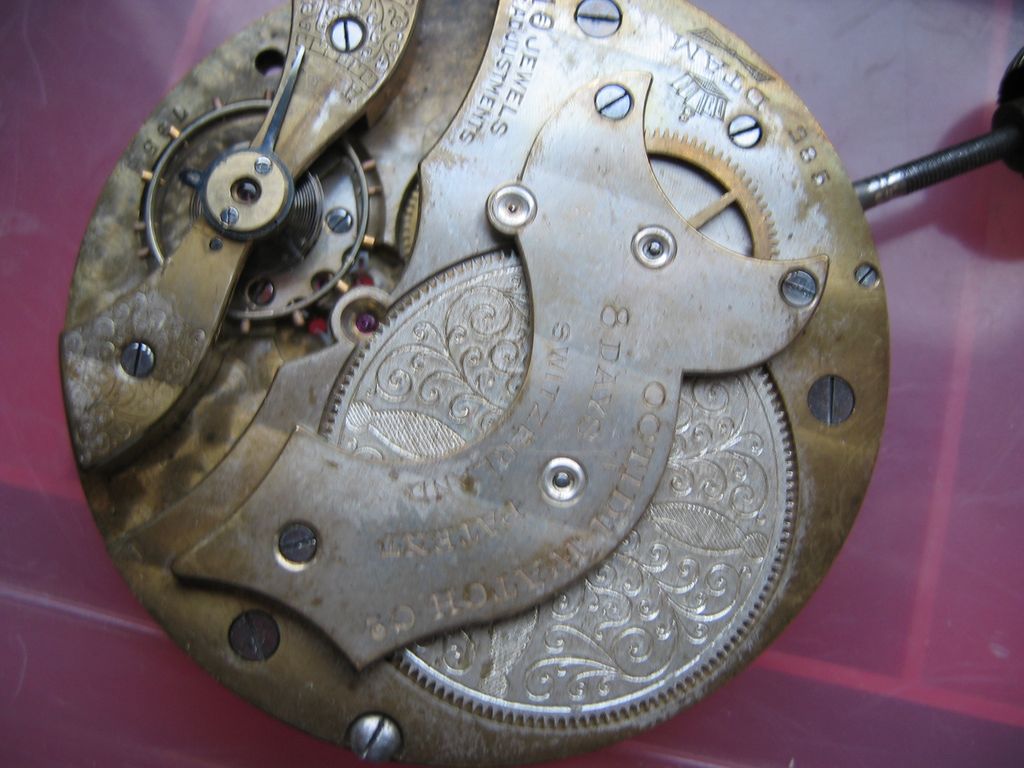

Ora l'amico che me lo ha dato per vedere se si poteva fare qualcosa vorrebbe se possibile rimetterlo in moto. Io non sono pratico di micromeccanica e mi viene addirittura difficile pensare come in quei tempi potessero fare delle lavorazioni così microscopiche. Vi allego un paio di fotografie del calibro e del particolare in questione. Qualcuno sà se nella zona di Torino ci sia un'anima buona che potrebbe riprodurlo senza svenarsi ?
grazie per la collaborazione.

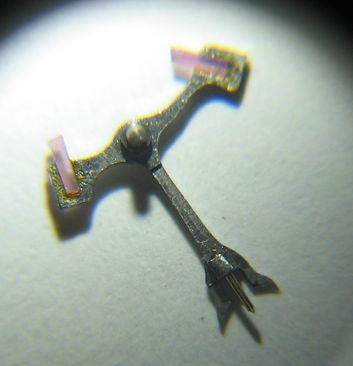

ecco l'asse incriminato.

Ciao, molto bello quel movimento...

Qui trovi l'elenco dei professionisti iscritti al forum diviso per regione (spero sia aggiornato):

http://www.orologiko.it/forum/groupcp.p ... 380d8081fb

Se non dovessi trovare nessuno in zona, dopo le feste...bussa alla mia porta, l'accoglienza è gratuita!

Ciao
Davide

Urka! Che strano asse!

sembra abbia una filettatura e non si vedono i monconi dei perni!
Che non sia una vite...

Ciao
Marcello

Quello è l'asse dell'ancora, non del bilanciere, in genere è filettato per consentire una regolazione fine della posizione dell'ancora rispetto alla ruota di scappamento...e in questo caso i perni non ci sono perchè, come da lui detto, uno era mancante e l'altro lo ha accidentalmente rotto lui con il micrometro...ma almeno adesso è simmetrico!

Ciao

Si è proprio un filetto, infatti va avvitato sull'àncora e non piantato.
I monconi sono saltati. Per darti un'idea il diametro dove fa battuta è di 0,8mm , il diametro dell'asse e della parte filettata 0,5 mm mentre i monconi mancanti credo non più di 0,3 - 0,25 . Se noti la parte filettatta sembrerebbe essere addirittura conica.
Per la cronaca l'altezza totale senza monconi è di 2,20 mm.
ciao
Franco

Dimenticavo.... un grazie per l'iniziale interessamento e un augurio di buone feste a tutti. Ci aggiorneremo per iniziare i lavori quando saremo tutti satolli e stufi di fare baldoria.

BUON NATALE !!!!!!!
Franco

Bel movimento, 8 giorni di carica costruito a Grenchen in Svizzera della ditta OCTIDA ne ho riparato uno circa un anno fa, il quadrante marcato Marina Militare Italiana, bello perchè ha i secondi in centro.

Saluti

Si, in effetti un bel "oroligino" con il supporto del movimento in ferro.
Questo che ho nelle mie "disastrose" mani sul quadrante riporta la scritta "Aviazione militare Italiana" e da quanto mi risulta era alloggiato sul cruscotto del biplano usato nella prima guerra mondiale dal nonno del proprietario.

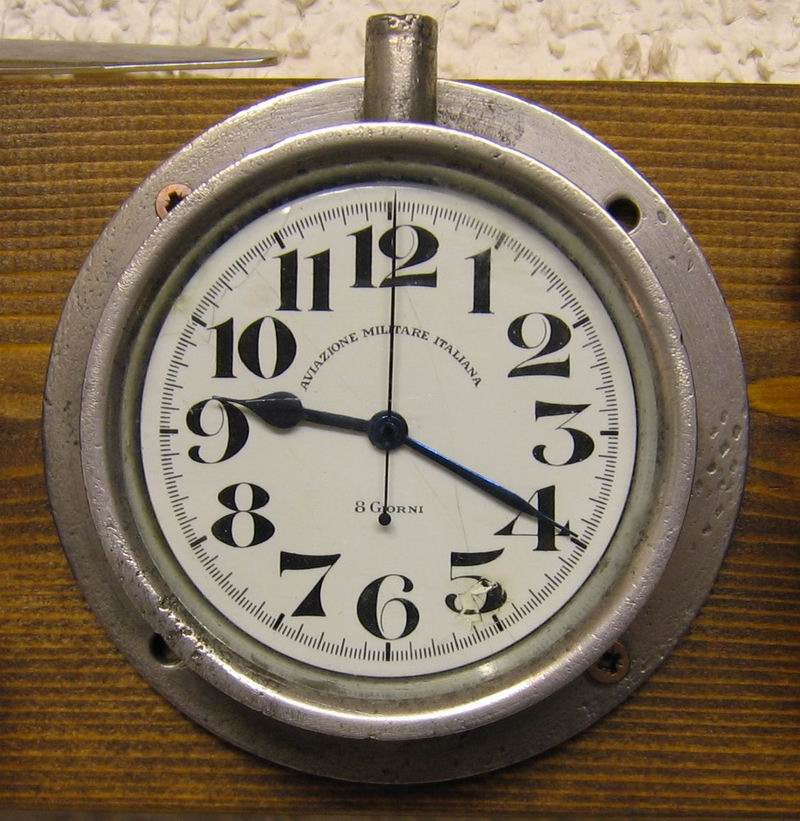

La foto che allego nen è del tasca in riparazione ma l'ho trovata su internet.
Saluti
Franco

I

Mi sono ricordato male, era AVIAZIONE MILITARE ITALIANA.

Saluti

Belli gli Octdi, purtroppo o riperni o rifai il pezzo che fai prima.


Qui altre info sul forum:

http://www.orologiko.it/forum/viewtopic.php?t=7335

http://www.orologiko.it/forum/viewtopic.php?t=5088



Ciaooo

Ciao Davide (nematos) e buon anno, credo di avere proprio bisogno di te. Il problema è che io sono di Torino e tu sei a Milano ma credo che questo ostacolo sia superabile. Se mi dici come contattarti possiamo metterci eventualmente daccordo e vedere se è possibile ridare vita a questo gioiellino.
Un grosso grazie anticipato
Franco

Ciao Franco,
ti mando per messaggio privato il mio numero di telefono, cosi parliamo di persona...

Ciao

Mi pare di conoscere quella foto....

Credo che potresti rifare l'asse senza filettatura e montarlo con leggera interferenza nel foro, senza rovinare niente.

Questi movimenti erano personlizzati con il simbolo dell'elica e la sigla della Direzione Tecnica Aviazione Militare, la dicitura sul quadrante è naturalmente pre 1923, anno di costituzione della Regia Aeronautica, dicitura portata dagli orologi di bordo successivi.

Che numero seriale è punzonato sul fondello ?

Ciao, Aldo.

Le operazioni di ripristino le trovate qui...

http://www.orologiko.it/forum/viewtopic ... 070#174070

Ciao
