mi scuserete se ho proposto questo orologio nella sezione complicati,ma in effetti il fatto di avere una doppia cassa a funzione antimagnetica
ed essere il primo orologio da polso ad alta frequenza mi pare che giustifichi la mia scelta

i campi magnetici sono sempre stati nemici degli orologi meccanici in quanto provocano alterazioni di marcia non indifferenti dovute
alla deformazione della spirale ; per questo motivo, fin dagli anni trenta, sono state adottate spirali in materiali particolari;
si tratta di speciali leghe ideate da E.C,Guillaume cratterizzate da una scarsa sensibilità alle temperature e al magnetismo ,come l'invar prima,
e l'elinvar successivamente

da allora spesso sui quadranti, e talora anche sul fondello di molti orologi, comparve la dicitura "antimagnetic"

questo tipo di protezione, buono per la vita di tutti giorni, era però largamente insufficiente per coloro che per lavoro o per studio erano esposti
a campi magnetici di un certo rilievo come ingenieri e tecnici di centrali elettriche,stazioni ferroviarie,laboratori di ricerca etc.

per questo motivo alcune ditte ,dalla seconda metà anni 50,misero in catalogo orologi professionali insensibili a forze magnetiche fino a 1000 Gauss

Gli orologi di questo tipo,per quel che ne sò io, sono in ordine temporale

Rolex Millgauss

Omega Railmaster

IWC Ingnieur

Patek Philippe Amagnetic

Eberhard Scientigraf

Girard Perregaux Gyromatic super antimagnetic



e questo, buon ultimo, è l'oggetto di questo articolo ,si tratta di un modello databile nella seconda metà degli anni 60, dotato di un movimento base prodotto da AS in esclusiva per alcune case consorziatesi tra loro nei primi anni 60, vale a dire Girard Perregaux,Eberard,Doxa,Zodiac e Favre Leuba

scartato l'automatismo originario AS , GP adottò invece un suo componente chiamato "gyromatic" denominazione che venne poi estesa a tutti i modelli della casa a carica automatica


un'altra caratteristica importante l'adozione di uno speciale scappamento prodotto dalla FAR (fabriques d' assortements rèunies) ,il "clinergic 21"
che era stato studiato per aumentare la frequenza del bilanciere dalle canoniche 18000 oscillazioni per ora (BPH) fino a 36000 BPH

in questo senso la GP fu, fin dal 1966, la prima ditta al mondo a produrre orologi da polso ad alta frequenza che scandivano il decimo di secondo


forse sono stato prolisso ,ma mi pareva importante inquadrare bene il periodo in cui nacque questo modello

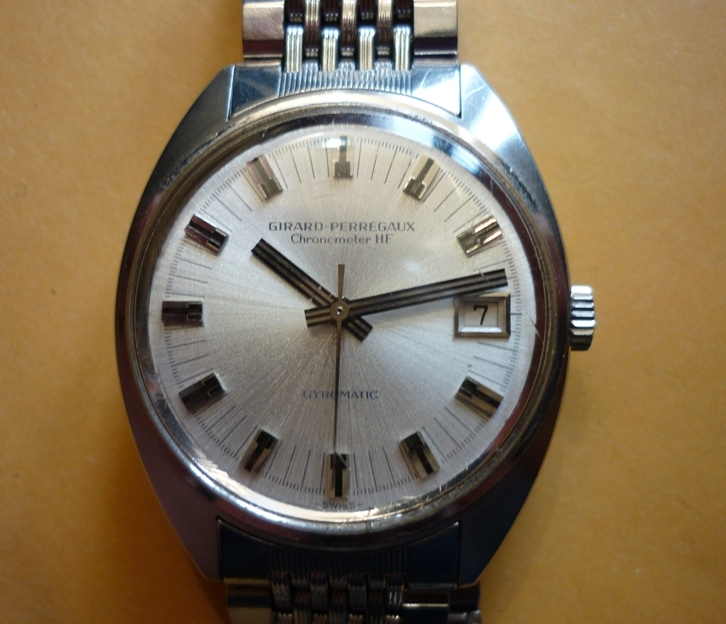

la grafica del quadrante e il relativo gioco sfere sono tipiche di quegli anni e si riscontrano anche in orologi della concorrenza , il datario al 3 è a scatto immediato alla mezzanotte precisa, ed è dotato di rimessa rapida avanzando e ritraendo le lancette tra le 21 e le 01
non è presente alcun materiale radioattivo su quadrante e sfere dato che l'orologio non è destinato al grosso pubblico ma solo a professionisti che operano in strutture e laboratori esposti a forti campi magnetici








questo modello è corredato del suo bracciale originale ,molto probabilmente prodotto da Gay Freres per GP

si tratta di un bracciale comodissimo e di squisita fattura interamente in acciaio

la clasp e la corona di carica dell'orologio sono entrambe logate



(immagine tratta dalla rete)

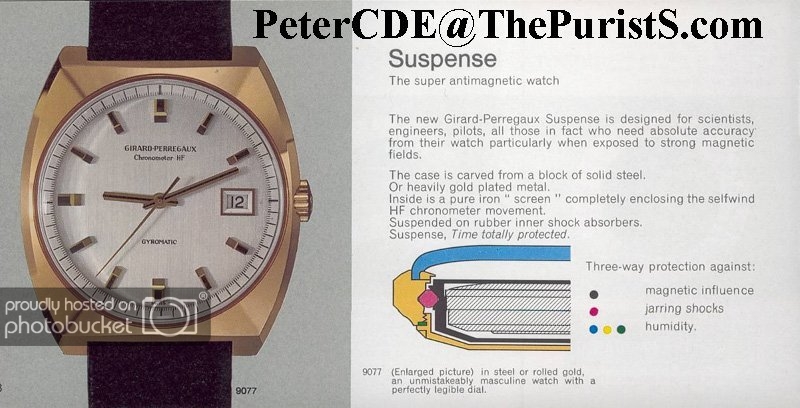

questo disegno dimostra come l'orologio sia protetto dai campi magnetici grazie a una seconda cassa interna in ferro dolce che a guisa di gabbia di Faraday impedisce alle radiazioni di lambire il meccanismo (colore nero)

non solo, una guarnizione elastica attorno al movimento lo protegge da urti violenti in senso trasversale (colre bordeaux)

infine l'orologio è protetto dall'umidità (colori blu-giallo -verde)

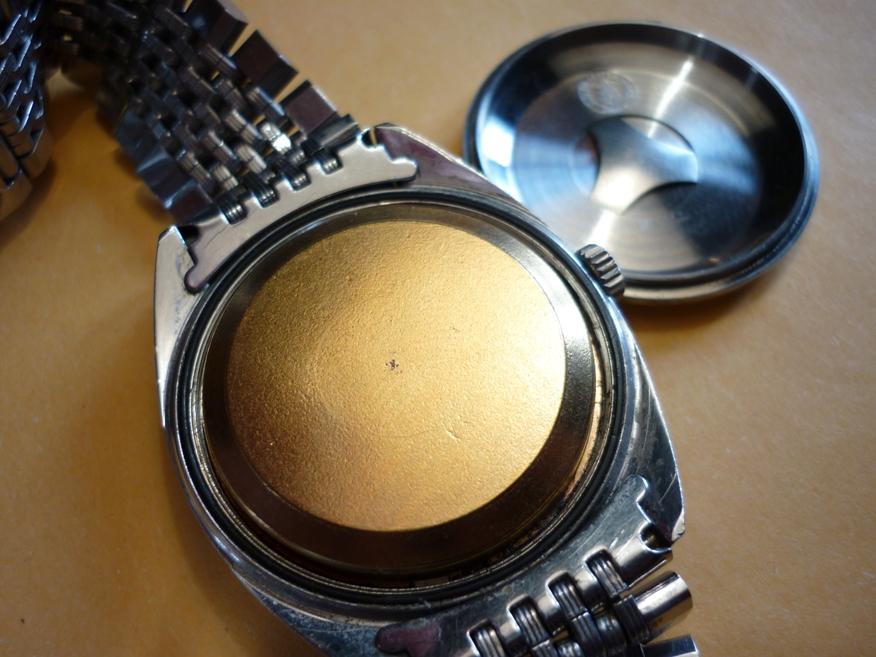

al centro all'interno del fondello, un elemento metallico elastico rimovibile, tiene in loco il controfondello in metallo dolce

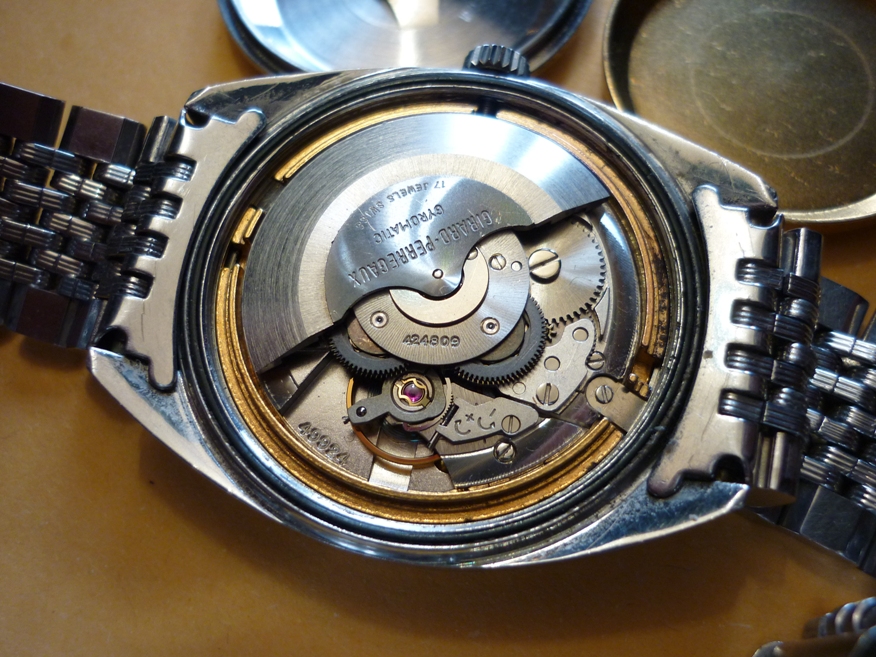

che protegge il movimento,e ,una volta asportato, vediamo finalmente il cuore dell'orologio





si tratta del primo movimento ad alta frequenza mai entrato in produzione, la sua velocità,36000 battiti per ora (BPH) permette la misura al decimo di secondo

il movimento a carica automatica ha una particolare regolazione micrometrica e lo speciale scappamento "clinergic 21" senza lubrificazione che permette la frequenza adottata,presente sull'asse del bilanciere un dispositivo antiurto incabloc

ben visibili anche i 2 gyrotroni dell'invertitore di coppia

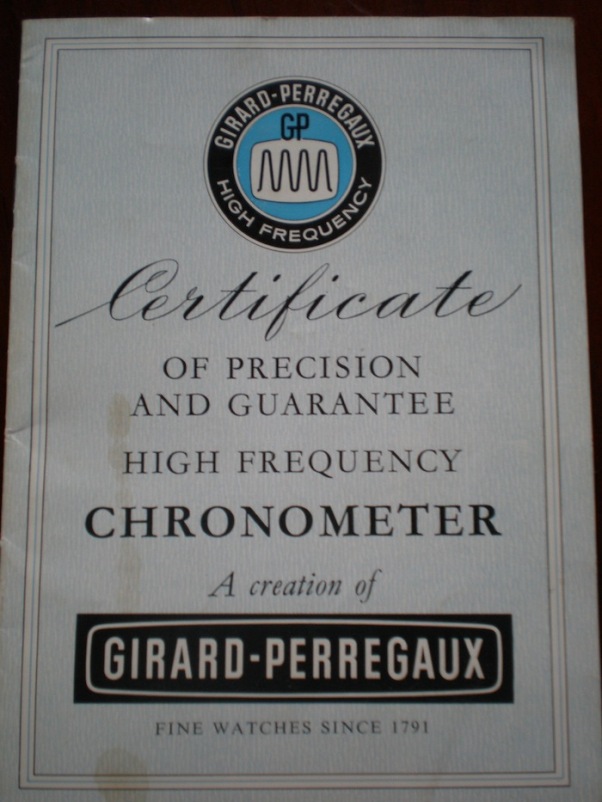

Questi orologi ad alta frequenza erano singolarmente testati da un organismo esterno alla ditta che ne certificava la regolazione cronometrica
che veniva fornita insieme all'orologio al momento della vendita



(immagine tratta dalla rete)


ricordo infine che un esiguo numero di esemplari fi sottoposto ad ulteriori controlli di più lunga durata al fine di ottenere la denominazione
di cronometro da osservatorio



(immagine tratta dalla rete)

Fantastica quella micro regolazione che consente precisione assoluta in fase di messa a punto. Dettagli non da poco su un orologio che nasce per stare praticamente ovunque ( tranne le basse profondità ovviamente) sulla crosta terrestre. Bellissimo post...

Complimenti per l'orologio davvero molto bello, ma soprattutto per il post che merita un applauso
Sono possessore di un Giromatic, orologio, tra l'altro, molto apprezzato tra i collezionisti

grazie, bello

Grazie anche da parte mia. Ciao e buon lavori

Ciao Maurizio.. grazie per la condivisione e per la chiarissima e bella spiegazione... Volevo chiederti la tua opinione circa il fatto che ai ns giorni vedo pochi produttori utilizzare una tecnica di protezione ai campi elettromagnetici nella produzione dei propri orologi.. oppure mi sto sbagliando? eppure credo che la nostra esposizione, per quanto le normative siano molto più accorte e severe dei primi anni 50, sia nettamente superiore a quella esistente all'epoca, soprattutto per la moltiplicazione di apparecchiature elettroniche e per la concentrazione urbana molto maggiore rispetto ai tempi di cui facevi menzione. E' ovvio che ogni apparecchiatura presa a se rispetta tutte le norme vigenti, ma ho sempre avuto qualche dubbio se qualcuno si sia preso la briga di effettuare una rilevazione con la somma di tutto quello che ci circonda. Forse parlo per ignoranza e sto tirando su un falso problema...
Comunque.. volevo i tuo parere su come mai (se fosse vero quello che dico) ho l'impressione che questa problematica si sia affievolita nelle produzioni più vicine ai ns giorni... Forse l'utilizzo di materiali meno sensibili al magnetismo ha fatto decadere la problematica?..
Grazie..
Roberto..

prima di arrivare agli orologi antimagnetici che ho elencato, oltre alla spirale in elinvar alcuni adottavano un coperchietto comunemente detto parapolvere sotto al fondello vero e proprio

negli orologi specificatamente elencati,grazie a una cassa interna in mumetal (lega in ferro dolce) si otteneva un effetto Gabbia di Faraday,che blocca le onde elettromagnetiche

oggi ,orologi specifici esistono ancora come l'attuale rolex millgauss o l'IWC ingenieur,ma non ricorrono più al sistema doppia cassa,ma sull'uso di leghe altamente antimagnetiche di per se stesse e di spirali in silicio

certamente oggi con i vari telefonini , PC portatili e altri strumenti elettronici siamo bombardati da onde elettromagnetiche ma..................................

gli orologi dei nostri padri o nonni,tutto sommato funzionano bene lo stesso

Splendido post, grazie per la condivisione!

all'inizio di questo post ho accennato ai vari orologi antimagnetici professionali del periodo 1955-1970

mi pare dunque il caso di riprendere il discorso illustrando brevemente gli orologi che hanno preceduto il girard perregaux


la storia inizia negli anni 50 ,quando sopratutto nelle nazioni maggiormente industrializzate,sorgono laboratori di ricerca dove è gioco forza lavorare in ambienti a forte carica magnetica e dove un normale segnatempo non potrebbe mantenere la giusta regolarità di marcia sopratutto se trattasi di orologi da polso

le ditte che per prime si sono poste il problema sono essenzialmente due: IWC e Rolex

ed è nel 1955 che entrambe iniziano la commercializzazione di questi modelli

il Rolex Millgauss prende nome dalla unità di misura del magnetismo e 1000 è la massima quantità di forza magnetica che l'orologio può sopportare in virtù della doppia cassa che protegge il movimento



ecco una foto tratta dalla rete







la referenza di questo primo modello è 6541, viene prodotto in numeri limitati per alcuni anni, per venir poi ripreso,ampiamente modificato negli anni 80 con la referenza 1019 e infine con il modello attuale negli anni 2000


tra i modelli tecnici della casa è uno dei meno amati dagli estimatori della casa coronata ,e a parte le vecchie referenze,quelle nuove non hanno subito gli enormi rincari dei vari GMT o SM o Daytona

anche IWC nello stesso anno ha presentato il suo modello Ingenieur ,che si è poi evoluto nel corso degli anni ed è ancora in produzione





la prima versione era priva di datario che venne aggiunto qualche anno dopo, e al quadrante nero si affiancarono poi quadranti a fondo argento

i due modelli appena mostrati erano entambi dotati del rispettivo movimento di manifattura a carica automatica .

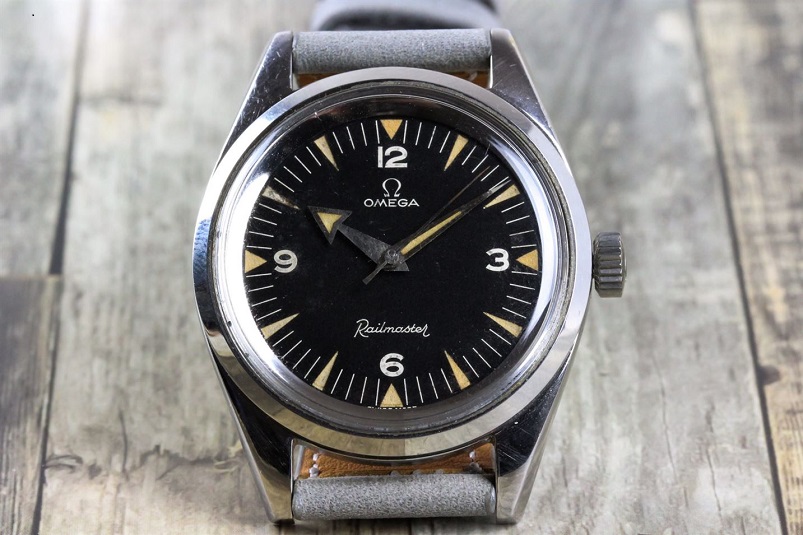

nel 1957 ,in occasione dell'imminente anno geofisico internazionale , omega presento' il railmaster che a differenza dei due precedenti era animato da un calibro a carica manuale





anche questo modello è ritornato, naturalmente rivisto e aggiornato, in produzione negli anni duemila

all'inizio degli anni 60 anche Patek Philippe ha introdotto il suo modello "Amagnetic" con movimento a carica manuale




qui una versione commecializzata da Gubelin

nel 1961 anche Eberhard è entrata nel novero dei costruttori che si sono cimentati con questa tipologia di orologio

il suo modello "scientigraf" viene riproposto al giorno oggi e qui è una foto di confronto tra il modello originale da 38 mm di diametro,e la versione attuale da 41 mm

Solo stamani ho letto tutto e poco mancava che mi perdessi questo argomento interessantissimo...
