ciao

ho un problema

una cliente mi ha portato questo orologio da tasca,la corona rimane sempre aperta,quindi le lancette girano facilmente e sfasa l'ora(rimane nel primo scatto)

ho aperto l'orologio è ho notato che non c'è un vero e propio scatto per la correzione dell'ora

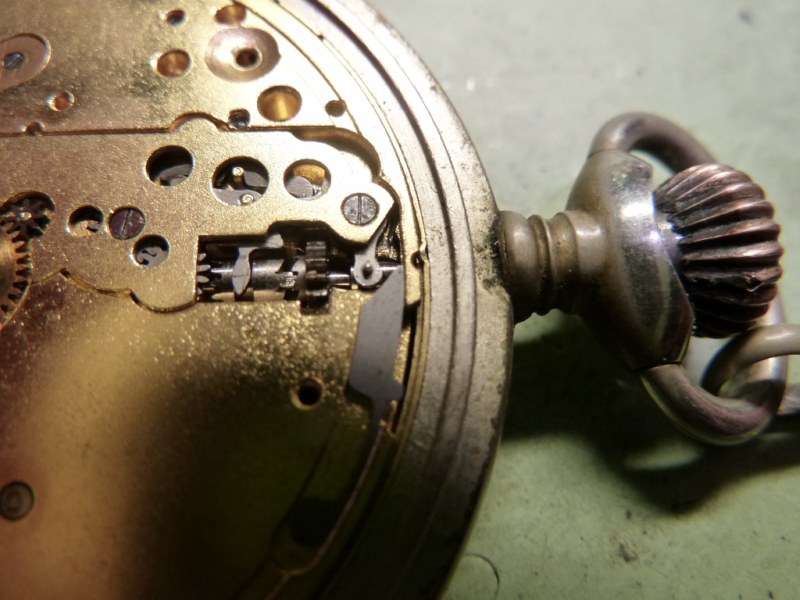

la leva che ho fotografato secondo voi è rotta,incompleta?

con la cassa "chiusa"non c'è lo spazio per poterla spostare dall'esterno

quindi come avviene la regolazione?





grazie
livio

Lo hai gia smontato,delle volte capita che avvitando le vite che avvita alla platina , il ponte superiore una vita è più corta non lo sistemi nel giusto posto e quella amessa è più lunga e da fastidio al movimento della bascula.A me è successo ,oppure smontare tutto e vedere cosa succede analizzando pezzo per pezzo e come scorre

magari una foto senza la platina che tiene la minuteria aiuterebbe parecchio.......

Quoto!

Potrebbero essere tante le cause del problema.
Potrebbe essere l'albero di carica che non è il suo ma uno adattato male, ma potrebbe essere anche che la vite di bloccaggio che non fa fuoriscire l'alberino cioè che sia stata avvitata in modo incorretto e non nella sede giusta dell'albero di carica. Oppure potrebbe mancare quel velo di grasso sulla parte quadrata dell'alberino dove scorre il pignone. Dalla foto non sembra che il ruotino di rinvio sia posizionato male, cmq se fai una foto senza la platina che tiene fermi bascula e company, possiamo diagnosticare meglio.
C'è qualcosa però che non mi convince in quella molletta che si sposta quando si tira l'albero e si sposta il tiretto.
Ciao.

grazie a tutti per le risposte
vi faccio vedere delle nuove foto
il movimeneto ancora montato e non si vedono pulsanti vari che possano azionare la messa in ora

movimento tolto e corona con relativo quadro fisso alla cassa
[img]http://www.orologiko.it/public/10/quadro[800x600].jpg[/img]
il movimento
[img]http://www.orologiko.it/public/10/ott[800x600].jpg[/img]

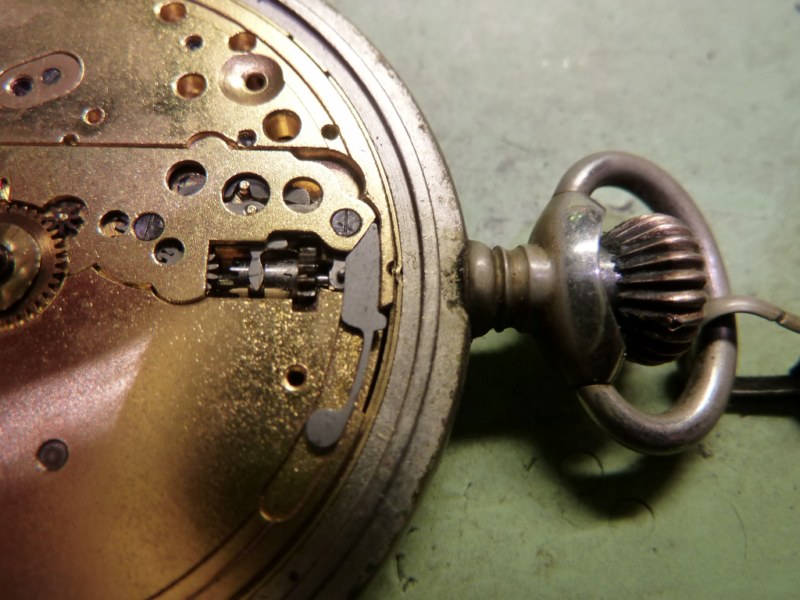

sciacciando dove c'è il cacciavite la tige avanza e fa' si che ruota angolo e rocchetto scorrevole siano vicino come dovrebbe essere in posione"normale"
[img]http://www.orologiko.it/public/10/ott[800x600].jpg[/img]
pero' al momento tutto rimane nella posizione 1 quindi sulla messa in ora
[img]http://www.orologiko.it/public/10/ott[800x600].jpg[/img]
l'orologio è piu' che lubrificato non ho ancora fatto nessun intervento,vorrei capire prima qual'è il difetto
perchè la corona non rimane in posizione normale
non ci sono viti"lunghe" che spuntano e bloccano le varie leve
a voi la sentenza

ho sbagliato ad inserire le ultime 2 foto
[img]http://www.orologiko.it/public/10/cacaper[800x600].jpg[/img]
[img]http://www.orologiko.it/public/10/P1000146[800x600].jpg[/img]
queste sono le ultime 2

Scusa, fammi capire meglio, non è che tu non ti sai spiegare , ma sono io che sono un po' fuori esercizio. Quindi:
Normalmente se si tira la corona si sposta il tiretto che aziona la bascula che poi spinge il ruotino scorrevole in avanti. Rispingendo in avanti la corona dovrebbe avvenire l'effetto contrario e tutto torna in posizione iniziale facendo unire i due ruotini, quello scorrevole con quello d'angolo.
Così apparentemente sembra che tutta la minuteria sia montata nel modo giusto.
Domanda: Hai provato fuori dalla cassa se queste funzioni sono regolari?
Non vorrei che dipendesse dal pezzo dell' alberino avvitato alla corona che non sia della giusta lunghezza e il suo fine corsa non arriva a far azionare bene il tiretto.
Non conosco questo movimento e quindi cerco di arrivare con logica e presupposizioni.
Inoltre guarda bene cosa tiene ferma la tige con la corona, dovrebbe essere una molla che si trova sotto la fascia di ottone lungo il bordo della cassa, non vorrei che fosse saltata fuori posto e che non fa scorrere bene quella parte della tige.
Ti chiedo di perdonarmi se ho fatto un po' di confusione cercando di esprimere il mio pensiero, forse qualcun'altro potrebbe esserti più di aiuto conoscendo meglio il meccanismo.
Ciao.

Ma non potresti sostituire le foto mettendole nelle posizioni corrette? Almeno sono in sequenza e non si deve scorrere troppo.

ciao click,per il perdono devi chieder ad altri io non sono in grado..

per le foto purtroppo non so' come fare per sostituirle se qualcuno mi spiega è una cos ain piu' che imparo

ho provato fuori dalla cassa e tutto scorre regolarmente
lungo il bordo della cassa non c'è nulla(viti,ecc)

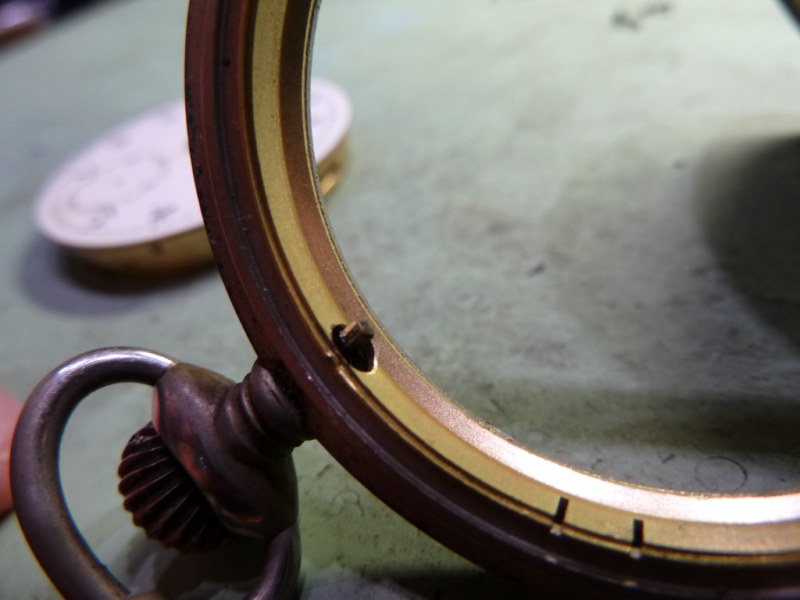

Io mi riferivo sotto a questa fascia di ottone, dovresti vedere come è fermata la tige con la corona. Non riesco a vedere bene, ma si dovrebbe toglier. Usa la massima delicatezza, ricordandoti che dopo dovrai riinserire il movimento.

certo GG
è quello che ho pensato fin dall'inizio
spostando quella leva si puo' passare dalla pos. neutra a pos. 1

come si vede bene nella scheda che hai inviato dove c'è quella leva c'è anche una piccola scanalatura
il tutto dovrebbe pero' essere azionato dall'esterno,o mi sbaglio?
sulla cassa non ci sono fori

mentre sto' scrivendo mi è venuto in mente che poteva esserci una leva che passa sotto il quadrante e va' ad infilarsi sotto la lunetta
controllo se c'è lo spazio e vi faro' sapere

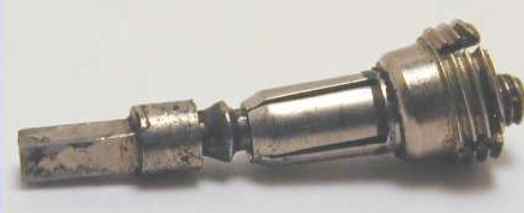

Sotto la bascula è tutto perfetto, il problema è nel pezzo che c'è montato nel cannotto della cassa, il quale deve tenere bloccato il quadro della tige in giù verso ore 6 per permettere la ricarica, mentre quando tiri, fa un leggero scatto e si può settare l'ora.
Quando il pezzo è rotto o troppo lasco, scatta in su da solo causando lo spostamento delle sfere semplicemente sfiorando la corona inavvertitamente.

Questo è dentro il cannotto, sviti la tige tenendo bloccato il quadro con la pinza. Poi con un cacciavite di misura o l'apposito estrattore sviti e tiri via il pezzo.



Con un punzone concavo puoi chiderlo un pò e risolvere il problema senza sostituirlo..
Mi raccomando piano piano, si spacca solo a guardarlo..



Ciaooo

Grazie Oldtime, tu hai compreso benissimo ciò che volevo dire ed hai inserito anche delle foto, cosa che io non potevo di certo fare.
Qualche volta capitano anche di questi orologi, almeno a me è successo di dover riparare uno con lo stesso problema.
Ora non ci resta che aspettare la conferma da Livio.

Grazie a te Click per tutte le risposte di aiuto ai forumisti, ho notato che hai una grande esperienza sul campo, complimenti e grazie.

GRAZIE!!!
oggi o domani mi metto all'opera e vi faro sapere

livio
