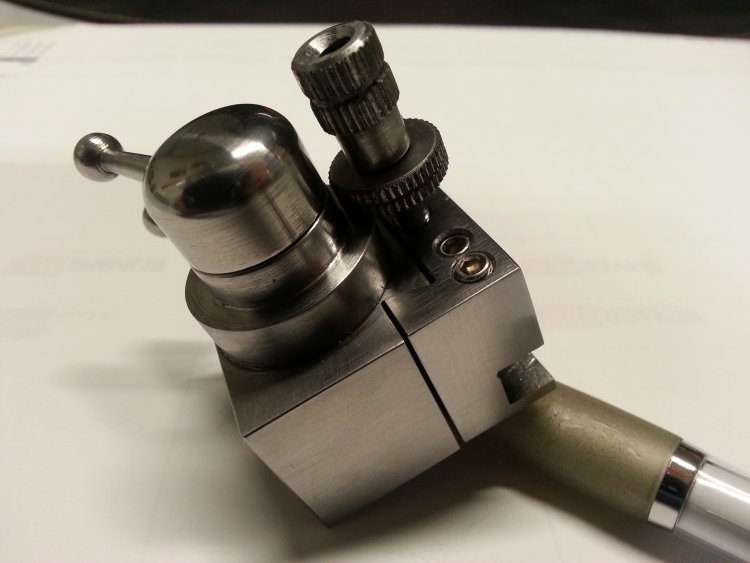

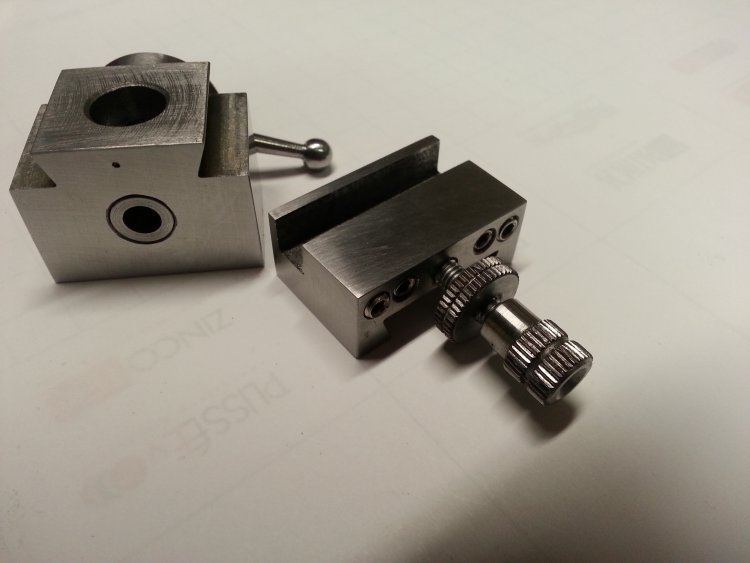

Buona sera:
Un augurio di buone feste a tutti gli amici e forumisti,

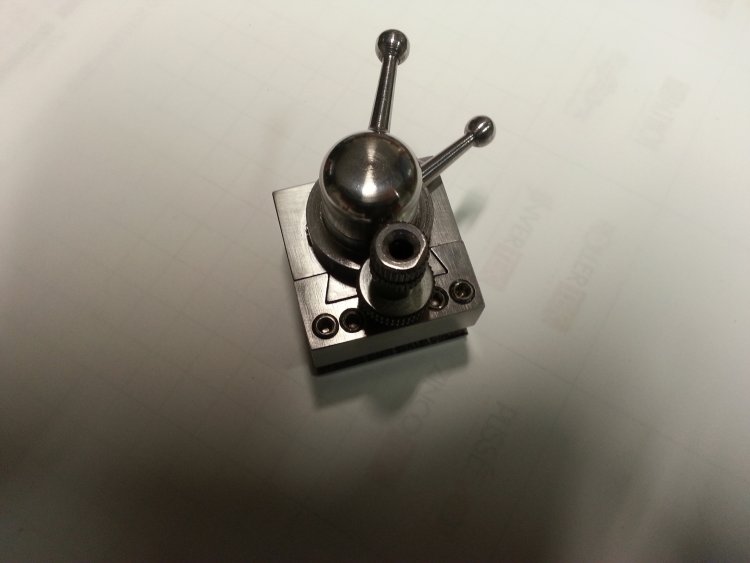

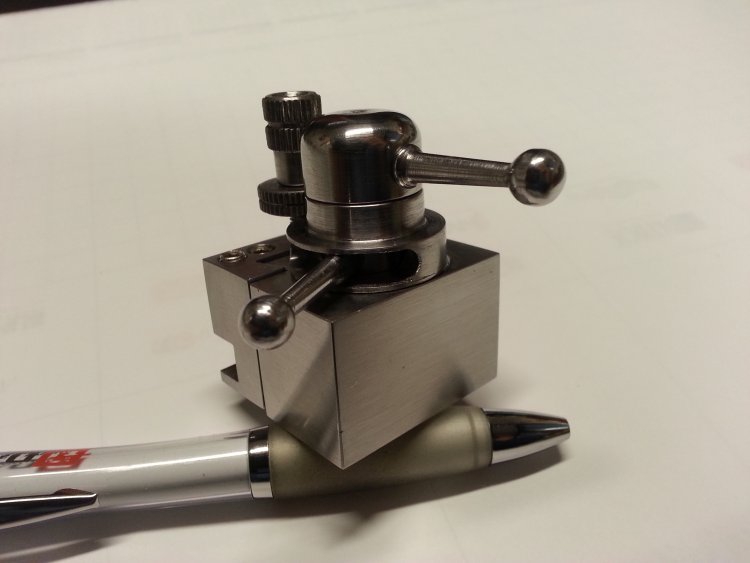

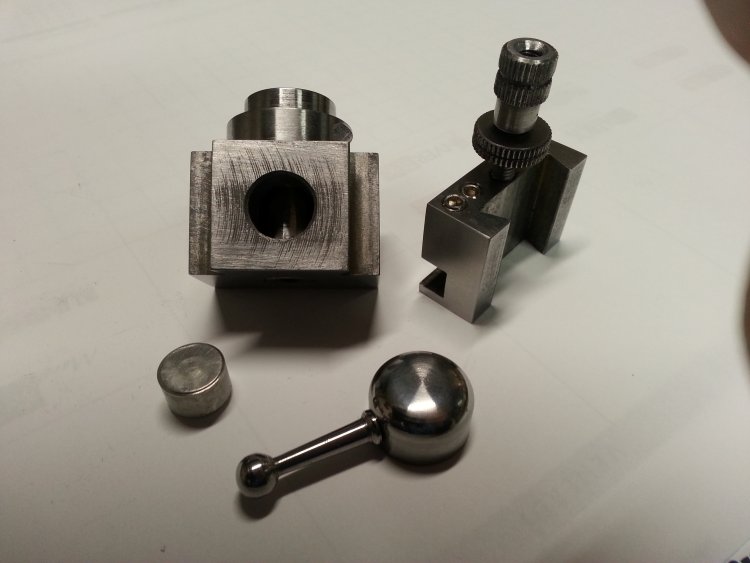

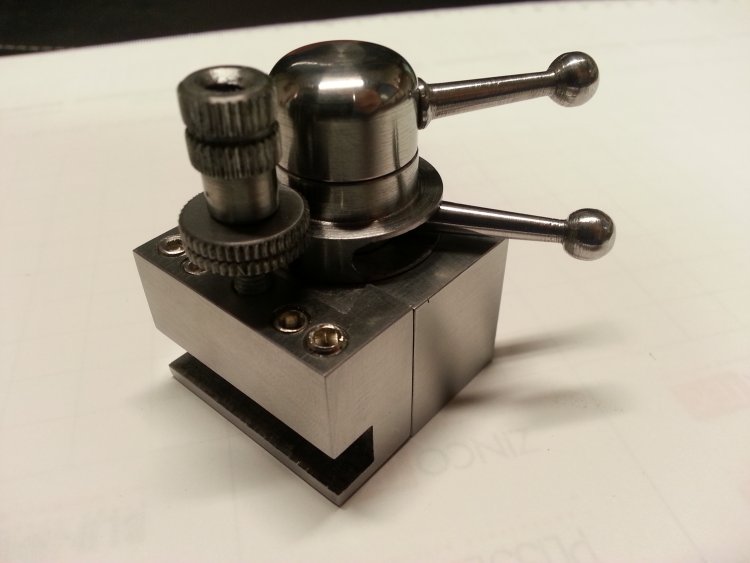

in questi giorni avendo un po di tempo a disposizione o rispolverato un progetto che avevo nel cassetto
una torretta registrabile per i miei tornietti, a dire il vero le soluzioni sarebbero 3 pero per il momento

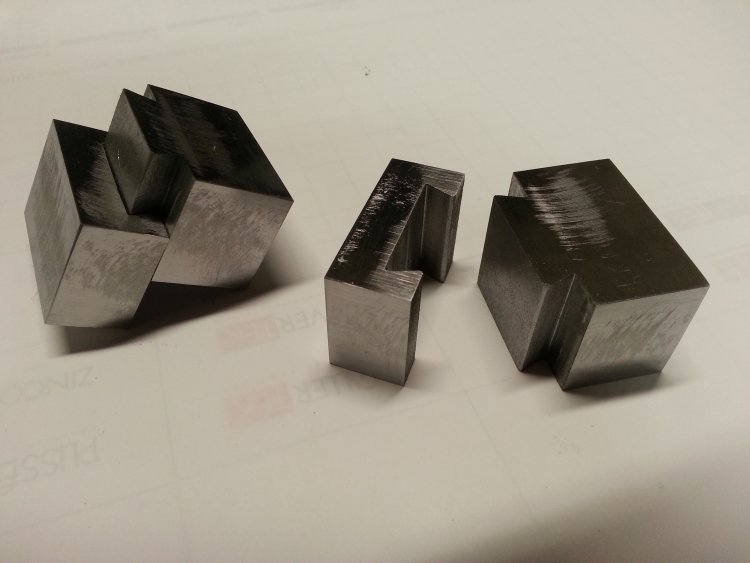

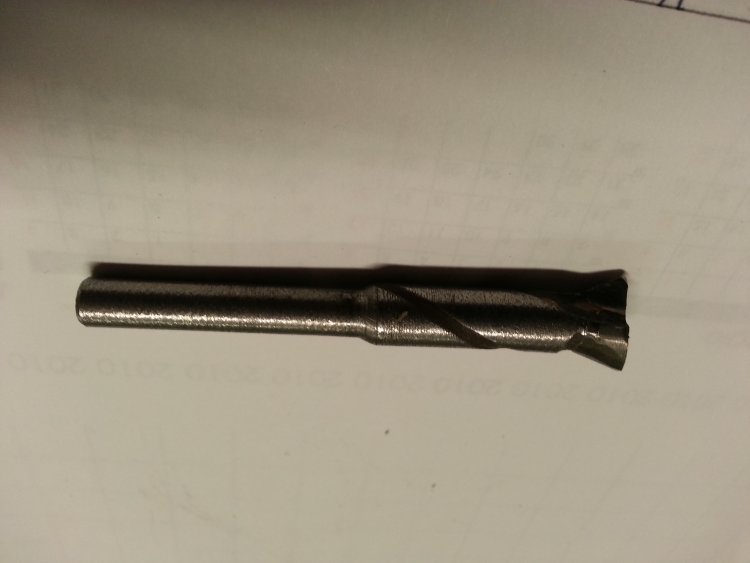

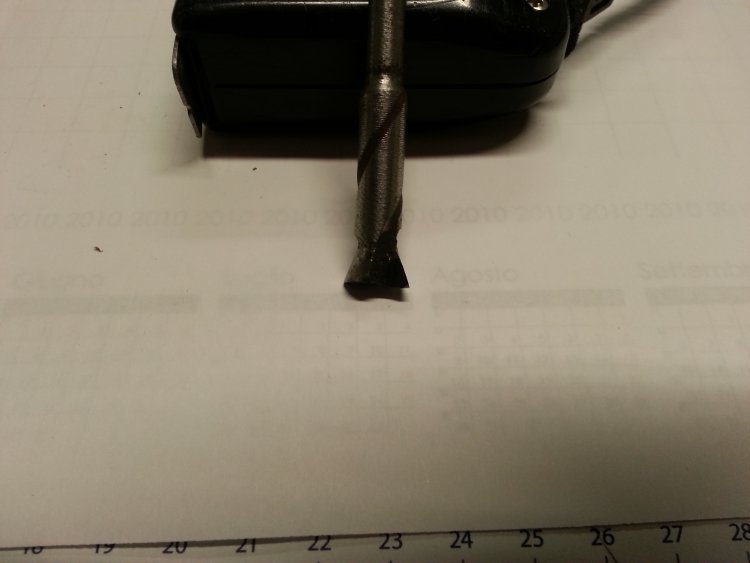

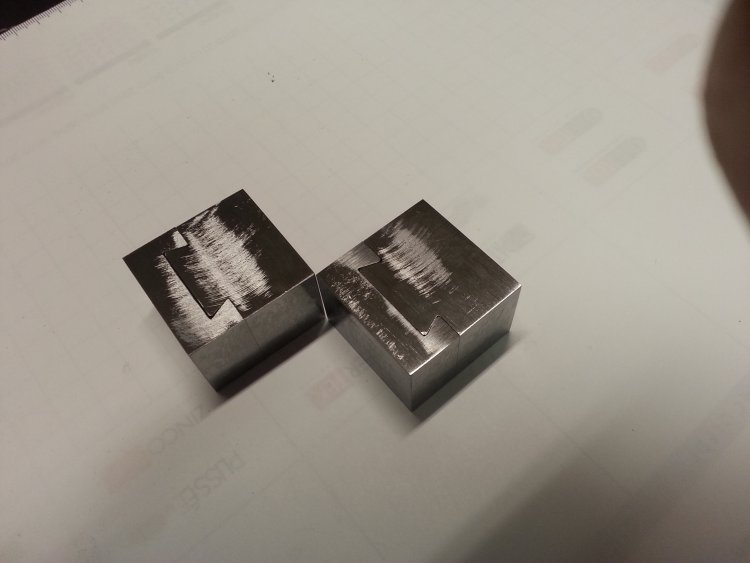

ne o finita una o gia preparato i bloccheti per le altre soluzioni, per prima cosa non avendo una fresa a coda
di rondine o modificato una punta da muro con la placchetta di widia affilandola per l'uso, i gradi d'angolo
sono ad occhio visto che dovevo fara maschio e femmina da accopiare, l'unica cosa che mi sono prefissato era di rendere
indipendente il fissaggio della torretta al carro a croce ed il sistema di regolazione del porta utensili, sarebbe stato
molto più facile bloccare tutto con la leva della torretta, comunque eccovi le foto, si accettano consigli.

Saluti.
Luciano. ;-e ;-e
