Ottima l'idea di far pratica con i disegni così non si consuma materiale inutilmente

mi permetto di aggiungere un consiglio oltre a quello del mio omonimo, la regolazione incernierata va bene solo per movimenti da "pesopiuma" per appenderne uno più pesantuccio è necessaria una regolazione più consistente, tipo una vite che da sotto spinge verso l'alto la cerniera... tanto per dirne una.

Continua così che vai alla grande

se stringi quelle viti sulla mensola, Ikea ringrazia!
e Patrizia legna

Se possibile nei disegni metti anche le misure così possiamo comprendere meglio. Ad esempio vedendo quel braccio con cerniera mi sembra troppo lungo, non credo che sia necessaria tanta sporgenza.

Se poi pensiamo che il legno (anche se duro) lentamente continua a schiacciarsi sempre più facendo diventare lasca la presa delle viti... se la mensola è dell'ikea non sarà nemmeno legno quindi peggio ancora.

La mia morsa è bloccata al tavolo in quel modo e devo continuamente stringere la vite proprio per il legno che continua a schiacciarsi

Direi che dipende dal sostegno (la mensola) e da quanto accorci tutto il resto, tenendo presente che con un movimento con considerevole peso hai una leva non indifferente sui sostegni della mensola e sul muro

Francamente avevo pensato allo spazio occorrente ad un solo martello, ma giustamente ci sono suonerie che utilizzano anche una serie di più martelli, ma comunque 16 cm mi sembrano un po' eccessivi considerando anche che, essendo un porta movimenti da mensola e non da parete, volendo c'è sempre un ulteriore spazio del vano sotto la mensola.
Click.

Inoltre, se la barra finale trasversale dove ci sono gli agganci per il meccanismo, fosse rotabile di 90 gradi o ancora meglio di 180 potrebbe agevolare alcuni interventi di rettifica. Ma a questo punto il braccio di estensione dovrebbe essere abbastanza lungo da consentire la rotazione del meccanismo e quindi anche il vano del sotto mensola dovrebbe consentire questa rotazione.
Click.

l'avevo gia' presentato molto tempo fa .

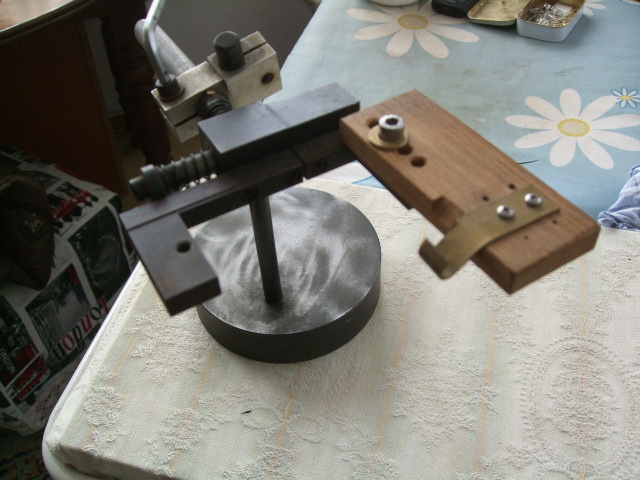

questo e' quello che uso io. versatile pratico adatto a tutti i movimenti . ruota 360°
base di 3 kg quindi molto stabile . serve per la prova movimenti dopo la revis.
ho messo un mov. parigi da revisionare per meglio capire
