[questo post é stato diviso dal post originario : (viewtopic.php?f=108&t=35459), in modo da potere discutere più ampiamente]


toc toc - ho bussato.

In questo post si parla di bride:argomento nutrito di interventi e di prove magistrali,vedi la costruzione del pluridecorato amico mariner.
Ho ricevuto in dono dallo stesso ,un tornietto antico

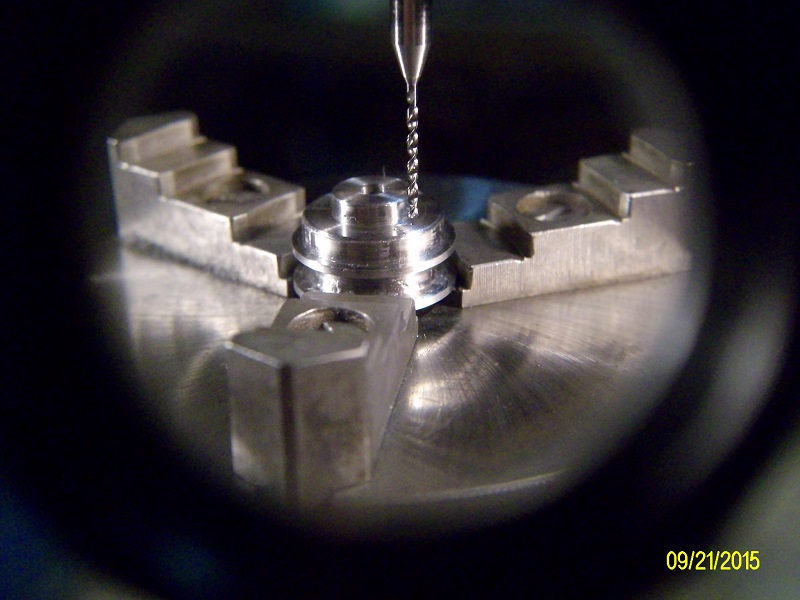

che ho coccolato,oltre che nel lustrarlo,anche nella ricostruzione del menabride "piccolo"



Adesso mi tocca provare a costruire le bride o cuori,come li chiama l'amico sentimentalone.
Non é facile come guardare i post di chi li ha già fatti.
Vi diro'.

mamma mia l'hai fatto diventare nuovo , complimenti

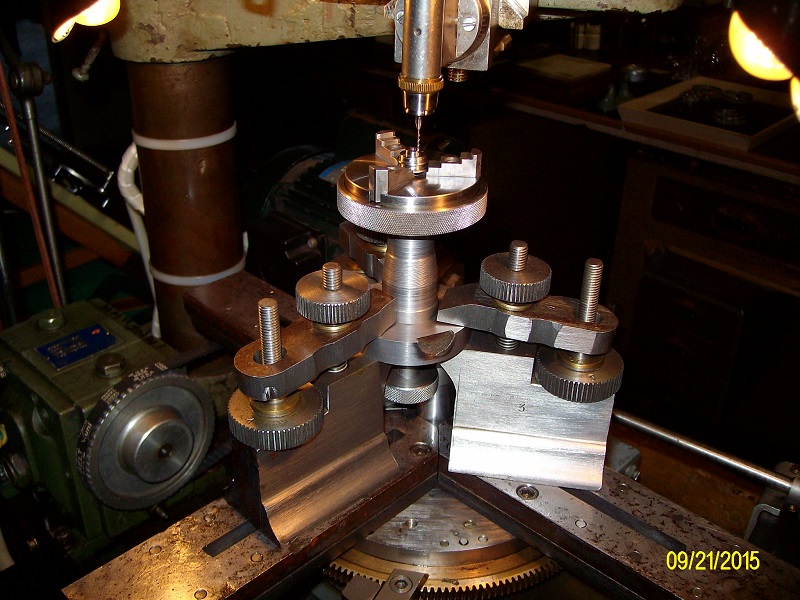

finalmente ti vedo lavorare su quella magnifica fresa multispace

Allora è il caso di dire, metaforicamente, che vuoi "gettare il cuore oltre l'ostacolo"!

No,no il cuore me lo tengo al suo posto:getto la spugna!

Le ho provate tutte,ma non riesco a venirne a capo;con i pezzi che dovrei pivottare dovrei disporre di n misure di bride e
per trovarmi poi punto a capo (vedasi l'esempio).per non parlare della ruota scappamento,che per incoraggiarmi mi esibisce una bella buca da ruggine....

Tristemente Fiur

Per riprendere il capo della matassa :le bride servono a condurre il pivottaggio e per i più virtuosi la tornitura di particolari
altrimenti non prensibili in modo idoneo.Non amo trovarmi inpantanato grazie alla mia stessa iniziativa e quindi insisto nel tema brida/archetto,che per le mie aspirazioni dovrebbe essere congruo per il rimettere all'onore del mondo i pivot più bisognosi di cure....

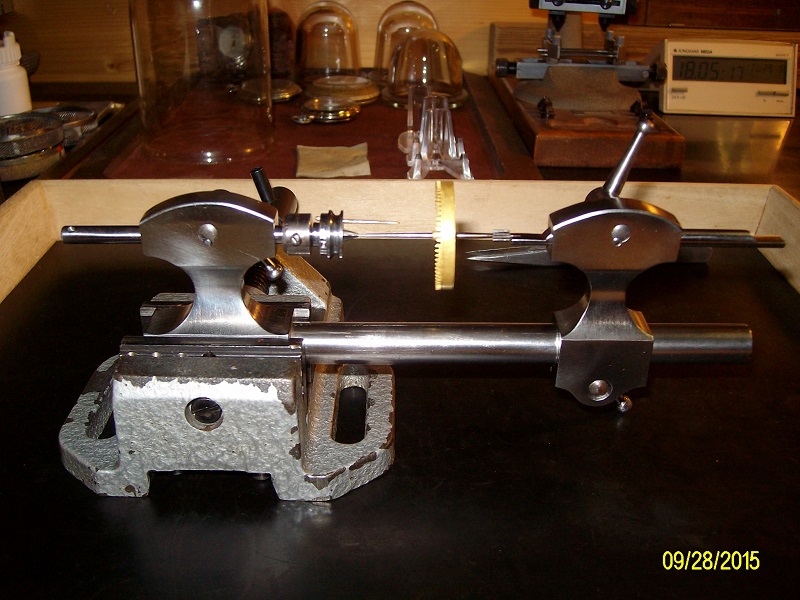

Proviamo ad acchiappare questi,senza passare attraverso metodi da idraulico:

Senza dubbio non é un particolare da tutti i giorni.Grosso per il tour a pivoter,piccolo per le alternative,con un bel pignone
che non ambirebbe di essere strizzato in pinza.
Io mi trovo con le mani legate.

mai disperare amico mio .........
forse una soluzione si trova .

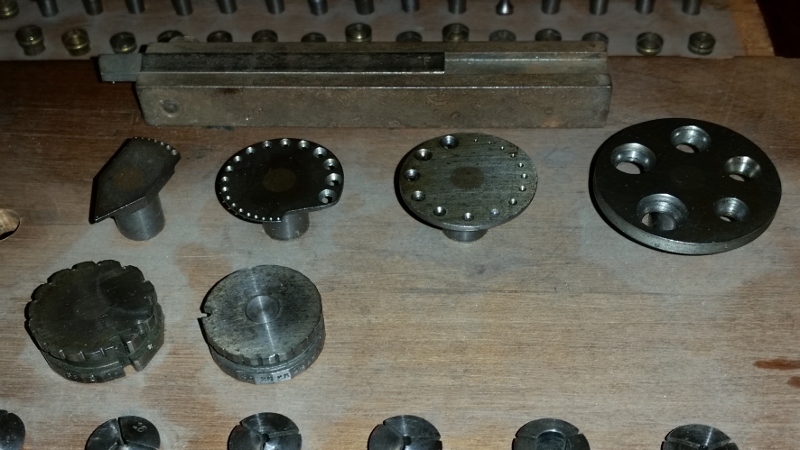

Forse semplifico troppo, ma con questi accessori non risolveresti?

Ciao Fiur,
vuoi solo pivottarlo o devi anche effettuare altre operazioni?

Saluti
Christian

Mi piacerebbe imparare a pivottare senza passare attraverso metodi da roulette russa...
E' assodato che i lavori in orologieria,non sono accademie di aria fritta,ma bensi' il frutto di anni di esperienze,umiltà e dedizione :cose che ovviamente mi mancano.Ho dei brunitori che parlano,ho i fogli abrasivi 3M che sono una libidine per la lappatura.(Si lo so,esiste il rollimat,che non sgarra a patto di stare in misure da palanchino.)
Mi manca quel protocollo che ti porta a non fare delle banane rigate e il fegataccio di lasciare i pivot nello stato in cui si trovano.

Iniziamo col dire che malgrado in inglese il rollimat sia chiamato " Pivot polishing automaton" si tratta di un errore di traduzione dal tedesco Zapfenrollierautomat.

La rollimat non lappa (polishing)), ma "brunisce" (penso che in italiano sia più corretto dire rollatura ma ci siamo comunque capiti).

Questo per non creare confusione.

Ora direi che parlare di come pivottare quel pezzo in questo post abbia poco senso.
Quindi se sei d'accordo direi che separiamo questi ultimi post e andiamo avanti a parlarne in un post a se stante.
Se affrontiamo la cosa però tieni pronta la macchina fotografica perché il reportage passo a passo lo lascio fare a te (quanto sono magnanimo ?!).

Che dici procediamo?

Saluti
Christian

Bella idea.

Ciao

Fiur

Ecco come prima cosa direi che ci servirebbe sapere le dimensioni di quella ruota, per capire quale strada praticare.

Saluti
Christian

Obbedisco.(in millimetri)


LATO PIANO:diametro della ruota 29,0
" del pignone a 6 ali 3,0
" base pivot 1,15
" apice " 0,84
lunghezza pivot 5,0 /lunghezza pignone 4,5

LATO DENTATURA:diametro pivot 0,56
" base del pivot 1,58
lunghezza da pivottare 1,2
lunghezza totale del pivot 3,0

Lunghezza totale dell'asse 16,70

p.s non riesco ad incolonnare il testo come dall'anteprima,chiedo scusa

Con queste misure non vedo particolari problemi.

Immagino tu voglia lucidare il pivot da 0.56 mm e invece rendere cilindrico quello che ora è conico?

A che diametro desideri portarlo?

Saluti
Christian

Il conico dovrebbe rimanere tale perché concepito così:
(la butteratura da ruggine é profonda e mi sa che se ne starà come si trova a meno che non esistano dei metodi di "riempimento"che vengono occultati previa lucidatura).
Lo 0.56 secondo me dovrebbe perdere almeno due centesimi di montagne russe e poi stiamo a vedere.

Ciao
