Carissimi Amici
Mi sono parzialmente arenato,causa la complessità di potervi fare svolgere lavorazioni senza obbligarvi,all’acquisto di parecchia attrezzatura.
Per cui vedremo nel possibile,quella reperibile e in alternativa il fai da te.
Sempre nella sentita speranza di esservi utile.
Ora vedremo il tornietto da orologeria,trasformato in un piccolo tavolo da taglio,adatto anche a limare o eseguire piccoli particolari,anche in acciaio.
Il tavolino,di appoggio e guida,viene inserito,nel portapoggiabulino.
Chi non avrà l’albero,per la lama circolare,potrà farselo,seguendo il lavoro di seguito poi presentato.Come il tavolino.
Indispensabile la pinza per il diametro 5mm,che sarà quella che più utilizzeremo anche per altri attrezzino che via,via faremo.

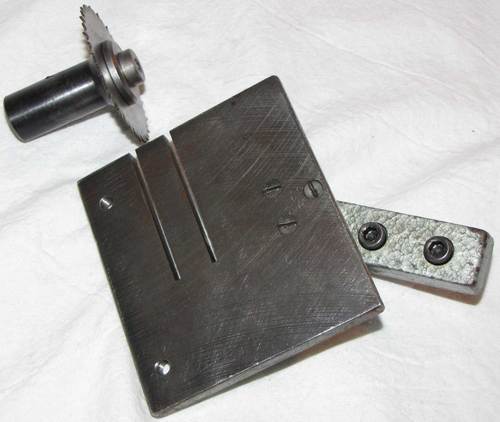

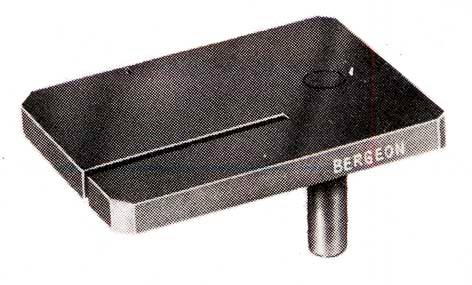

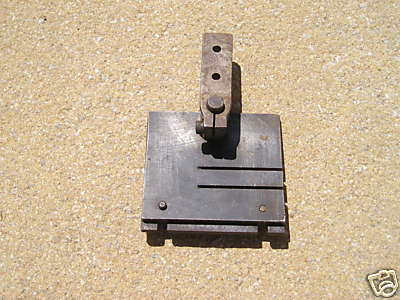

Un esempio del tavolino,in fornitura.

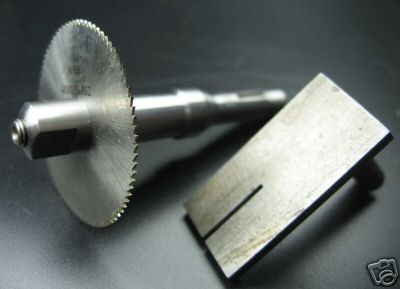

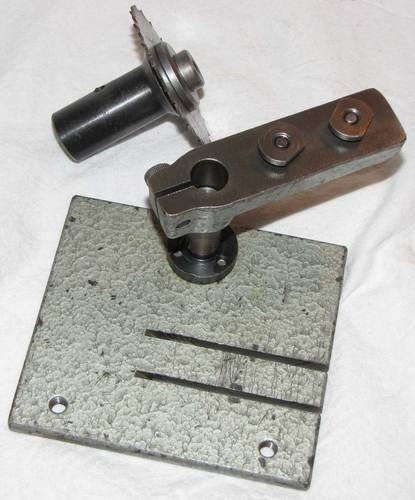

Idem per Emco
Un primo importante avviso,lo vedremo meglio nel dettaglio,ma dato che c'è sempre chi vuole anticipare i tempi.........

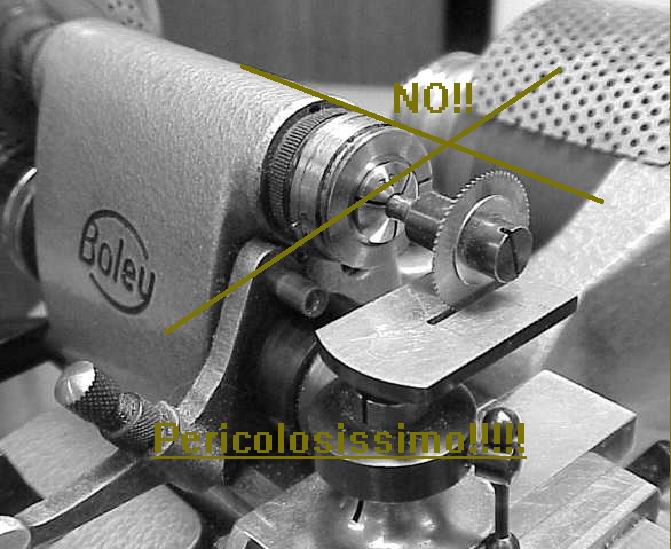

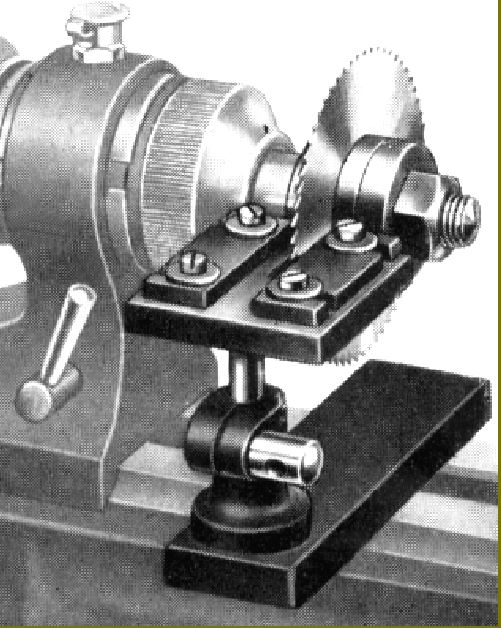

Come non deve MAI ESSERE MONTATA LA LAMA E IL TAVOLINO
Ora proseguiamo.
Per questo però indispensabile almeno acquistare una lama circolare,in acciaio superrapido.
Di cui le famose Propeller
http://www.angeloghezzi.it/public/catal ... logues.php
Gli indirizzi che troverete,strada facendo,sono puramente indicativi,non ho nessuna intenzione di fare pubblicità,ma vengon posti per darvi un servizio,ben vengano soluzioni alternative.
Queste lame si trovano facilmente anche alla ditta Gambino,di Torino,in vari fornitori di orologeria ed utensileria,nonché sulla famosa baia.
Vi consiglio le Propeller ,se non siete informati bene su altro,in quanto sono certo della qualità, avendole usate da tutta la vita.
La lama che interessa maggiormente noi è la 30 x 0,7 64Z, foro centro lama 8mm
Non è fondamentale,ma per lavori piccoli,sufficientemente grande,da essere montata su un attacco di riporto,e non eccessivamente fine da rompersi con facilità.
Il diametro,esterno,mediamente piccolo da non forzare troppo su di un piccolo tornietto.
Passiamo infine all’attrezzatura.
Il portalama:
Quelli di serie ,simili agli originali,avendo l’attacco a forma di pinza da 8mm non necessitano della contropunta,in quanto sono sufficientemente massicci.
Se vi è chi vuole le misure per costruirseli,non ha che da chiedere,noi in esempio ne faremo uno più semplice,con attacco per pinza diametro 5mm

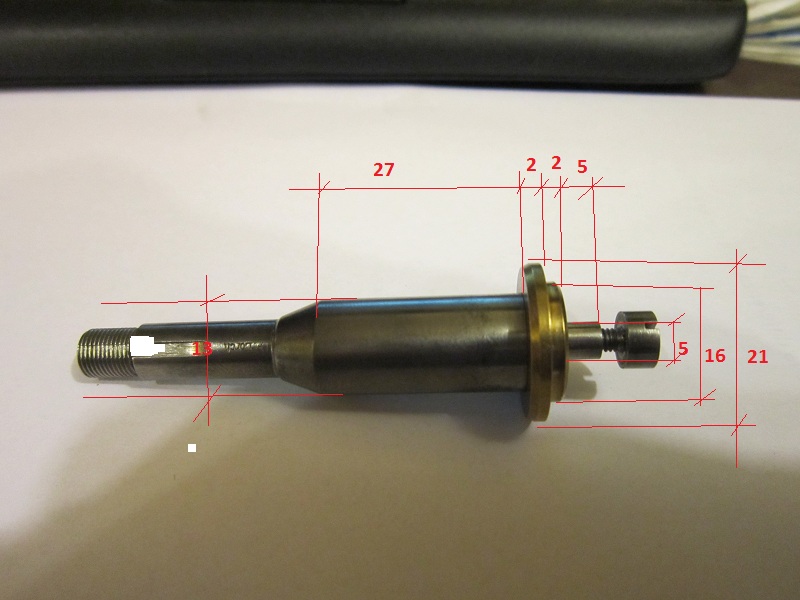

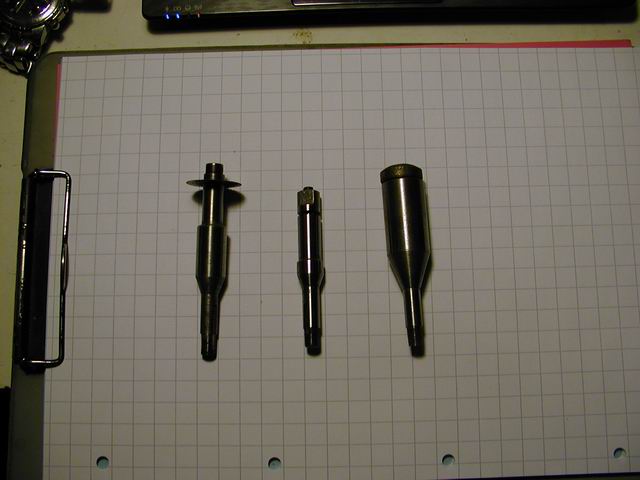

Alcuni esempi:

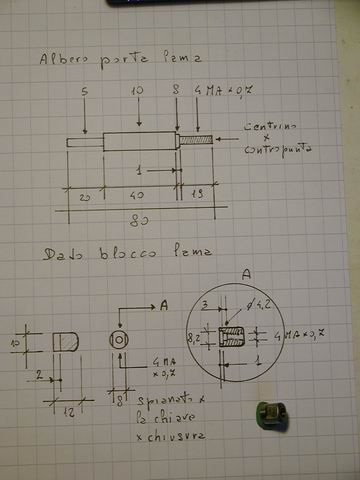

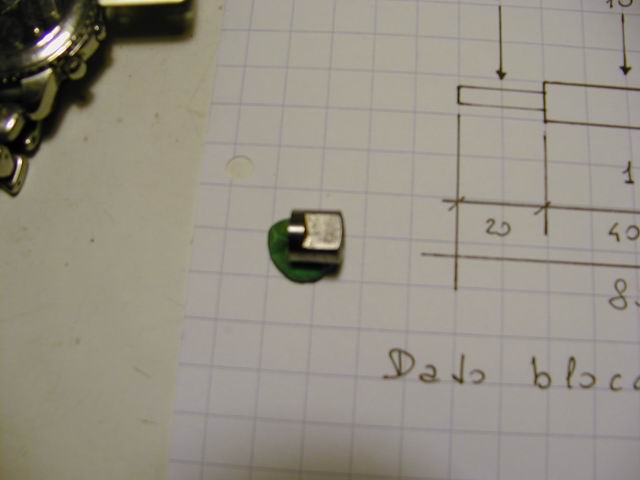

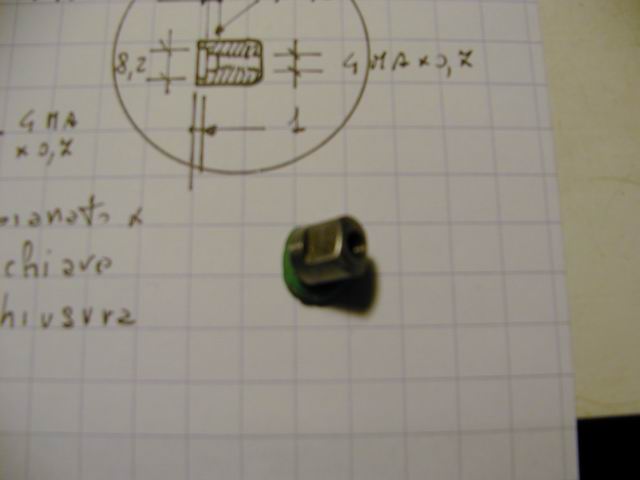

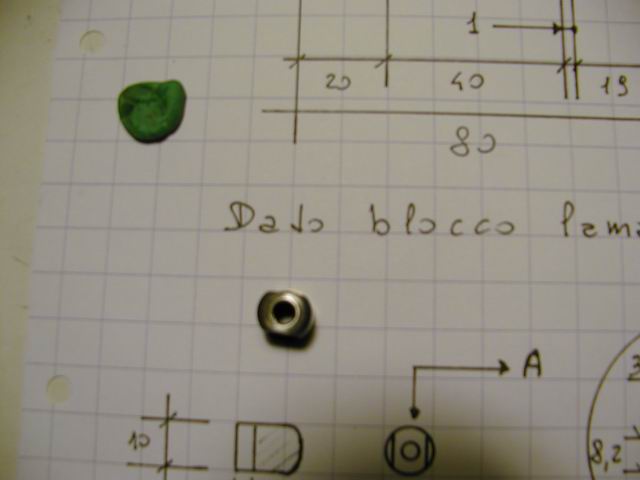

Il nostro campione in scarabocchio
Segue :
Come invece lo realizzeremo,Vi consiglio di aspettare,per non trovarvi un pezzo che non è OK
Il materiale da procurare è un tondino in ferro,o meglio un pezzo di barra di AVP (acciaio al piombo)anche recuperabile con facilità da una stampante guasta.
Per il materiale AVP e acciaio al piombo al carbonio,ho raggiunto un accordo con la ditta Gambino di Torino.
La quale potrà su ordinazione spedirlo,previo accordo personale in piccole quantità.Se vi presenterete,come forumisti di orologiko,dovreste avere un trattamento agevolato. Se dovreste avere,difficoltà fatemelo sapere,perchè è un amico.
Probabilmente non avrà l’assortimento prima di metà gennaio,causa la chiusura per festività ed inventario,delle trafilerie e magazzini ingrosso.
Sconsiglio acciaio,per la difficoltà di lavoro,e poi per la sua durezza,che alla fine,ci complica solo la vita.Sopratutto nella filettatura.
In quanto il manufatto è correttamente dimensionato allo sforzo a cui dovrà essere sottoposto,se montato come verrà spiegato.
Necessita altresì,per la filettatura,sia il maschio che la filiera da 4 mm Ma passo 0,7
La scelta della filettatura,da 4 mm è per ragione tecnica,in quanto con una modifica aggiuntiva che faremo,in seguito,ci permetterà di montare sullo stesso albero,diametri di frese con fori più piccoli del 8mm .
Se no poteva comodamente essere fatto anche da 5Ma.
Un salutone
Pierino la peste
Ps Lo scopo di questo attrezzo,oltre a dimostrare a cosa serve e quindi ampliare la conoscenza della versatilità del tornietto da orologeria,(per chi non lo conosce),è anche legato al proseguo dei lavori.
Senza gli attrezzini che ci faremo,in seguito,usando anche questo elemento base,non srà possibile eseguire ad esempio un corretto impiantamento di un perno.
Ho personalmente scelto una strada un po' lunga e tortuosa,ma penso che lo scopo principale,sia divertirsi,imparare,ma sopratutto riuscire a fare correttamente le ripararzioni.
Se vi necessitano spiegazioni ulteriori,non avete che da chiedere e se in grado,ben felice di rispondere.
