Grande Tiziano belle foto

In base a queste prove ho capito dove sta l'inghippo, intanto per punzone intendevo uno come questo



quando hai detto 9mm di lunghezza per me non c'erano problemi ma, utilizzando un punzone conico l'inserto fatto in quel modo non va più bene...

Per quanto riguarda il fatto che il punzone non entra tutto (e tende a spostare l'attrezzo), è normale perchè il foro da 4,8 arriva fino alla parte zigrinata poi diventa 4mm perchè deve trattenere l'inserto che è appunto 4mm...

Visto che si devono utilizzare punzoni conici dovrò rivedere la parte dell'inserto, vi farò sapere cosa ne viene fuori...

Intanto Bravo a Tiziano e un grosso grazie

Buongiorno

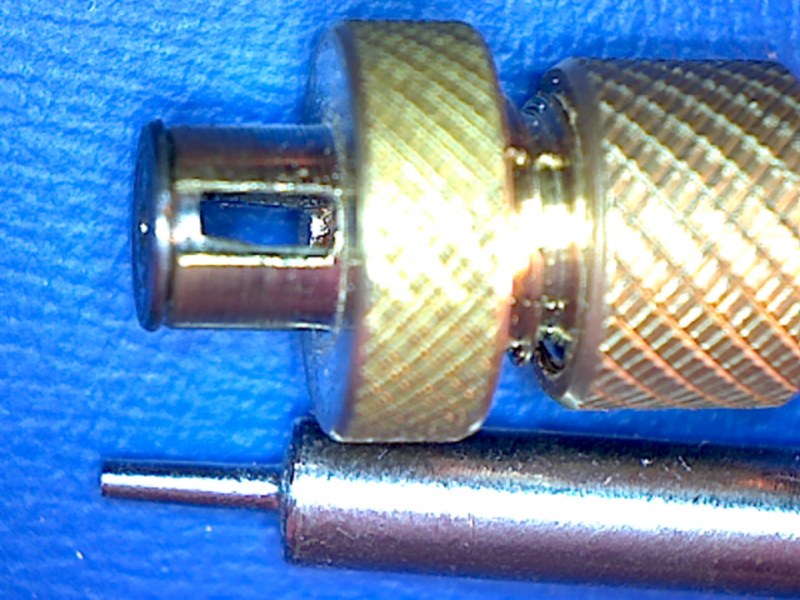

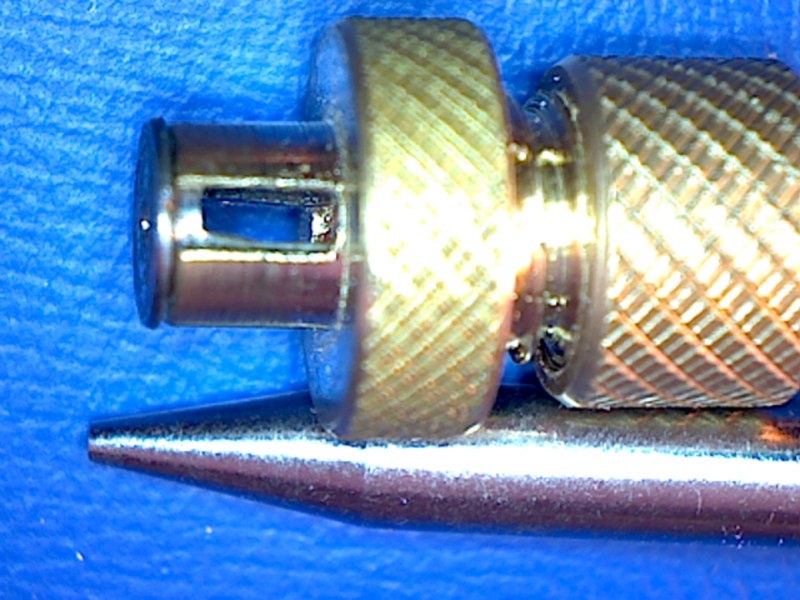

per fare qualche prova pratica ho preparato due punzoni, uno a punta conica e uno a punta diritta, quello a punta conica ha il puntalino lungo 9mm e la parte terminale è 1,4 di diametro mentre quello a punta dritta è di 1,4 di diametro e il puntale è lungo 6mm



utilizzando quello a punta dritta non ci sono problemi, lavora in maniera perfetta





con quello conico già abbiamo visto dalle foto di Tiziano che non può funzionare e, purtoppo non ho spazio per fare modifiche, anche accorciando l'inserto si risolve ben poco





a questo punto lascio la parola agli eventuali utilizzatori, non conosco i punzoni che ci sono in commercio quindi non mi posso pronunciare

Buonasera

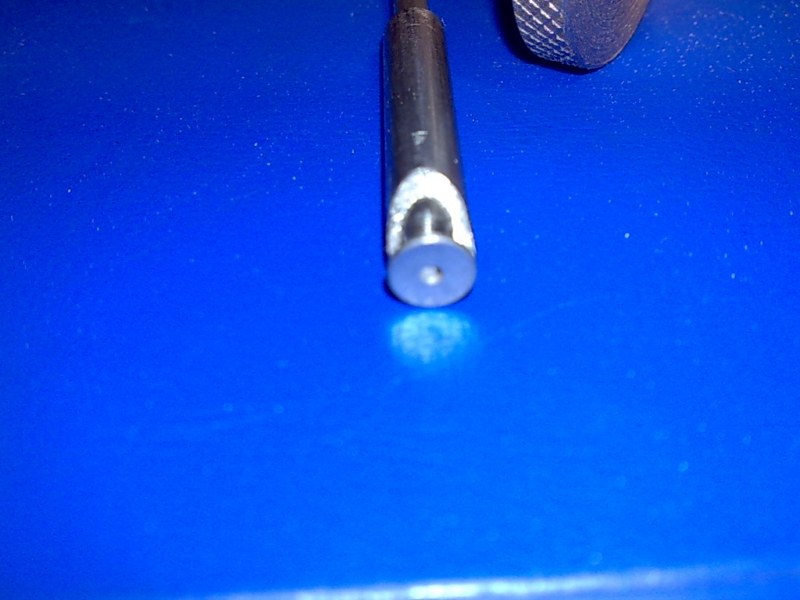

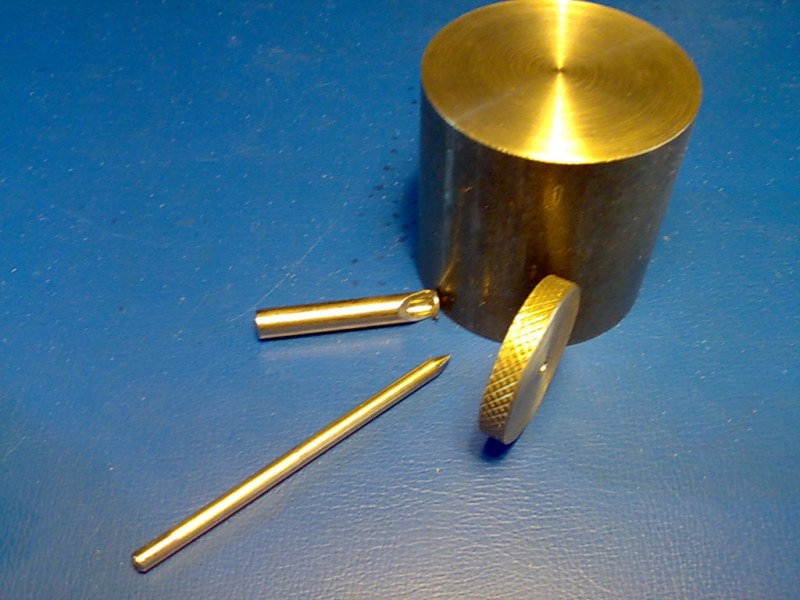

Sabato mattina è venuto a trovarmi un carissimo amico, tornitore di professione ha delle CNC pesanti tonnellate conoscendo i miei hobby mi ha portato alcuni rimasugli di C40 e di ottone. Oggi ne ho godronato un pezzo tagliandone una fetta, poi ho squadrato un altro pezzo, infine ho preparato due punzoni, uno forato e uno a punta conica da 0,9.

Sicuramente molti avranno già capito di che si tratta, mi raccomando questa volta che nessuno sbavi perchè questo sarà un pezzo unico della collezione, non avendo attrezzature adeguate non ho nessuna intenzione di lavorare l'acciaio a mano per fare diversi pezzi e di questo mi scuso con tutti

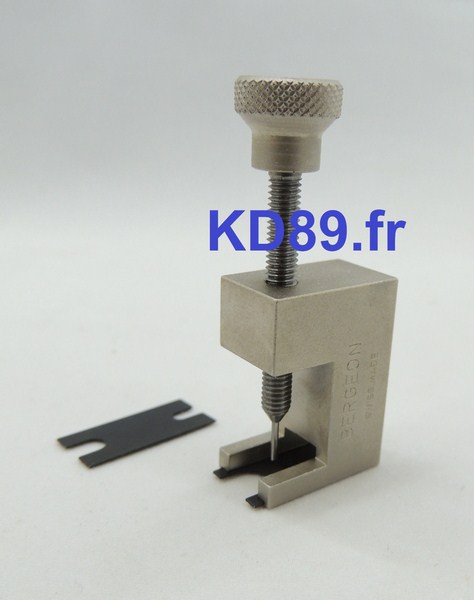

Molto bello ma questo mi piace di più



anche se non capisco come è fissata la piastrina

dalla foto non si nota bene...

comunque anche questo non è male

ciao a tutti, l'attrezzo per togliere l'asse del bilanciere è perfetto, il punzone usato va benissimo ed è quello previsto dalla K&D, quello conico non può funzionare.

ciao da giuseppe

p.s. se ti può servire ti spedisco l'attrezzo e il punzone originali

puntali a punta dritta in commercio non ce ne sono .... ....

però potresti preparare anche il punzone insieme all'attrezzo ....
in definitiva l'attrezzo originale ha anche i punzoni ....

PS : se l'amico AS1130 ha l'attrezzo originale credo che basterebbero un pò di misure dell'attrezzo originale per capire meglio ....

Giuseppe sei di una gentilezza squisita questo tuo intervento mi conferma ciò che pensavo e cioè che va utilizzato un punzone a punta dritta...

Avere l'attrezzo in mano farebbe comodo ma sono contrario a far andare in giro questi pezzi introvabili, non mi fido dei corrieri e sarebbe un vero peccato perdere un attrezzo raro da trovare.

Una cortesia vorrei permettermi di chiedertela, e cioè la misura del puntalino del punzone cioè diametro e lunghezza e se a corredo ci sono più inserti o ne utilizza uno solo.
Grazie infinite della tua disponibilità e cortesia






Preparare i punzoni è per me un vero problema, ci posso provare ma in questo periodo non ho la possibilità di temprarli quindi potrei usare dell'acciaio inox... la vedo dura sulla misura di 4,7

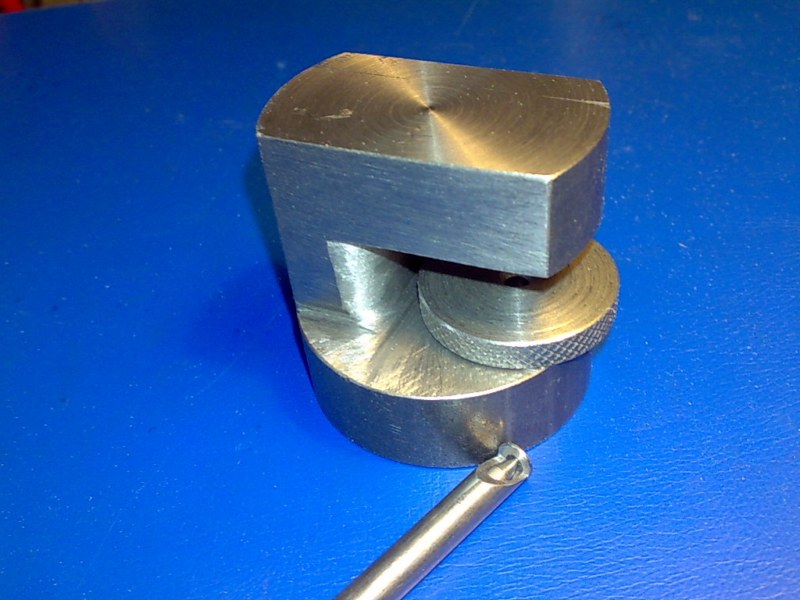

avevo dimenticato l'ultima foto, la inserisco qui



comincia a prendere forma

L'estrattore è già a Napoli, credo che entro domani dovrebbero consegnare

Bene

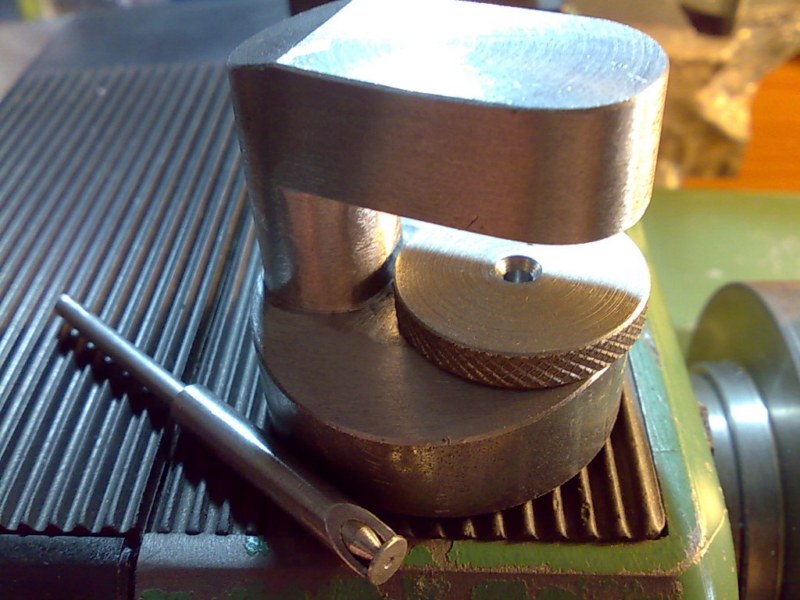

Ancora qualche foto

ho squadrato le facce interne per averle perfettamente parallele e poi con mooooolto olio di gomito e una lima...







a presto

ciao a tutti, per rispondere alle domande di marven, i balance staff remover K&D dovrebbero essere 3
N°50 diametro puntale punzone 2,00 mm lungo 4,66 mm inserto diametro 6,42 mm
N°50 A diametro puntale punzone 1,70 mm lungo 5,30 mm inserto diametro 4,70 mm
N°50 B diametro puntale punzone 1,25 mm lungo 5,30 mm inserto diametro 6,30 mm

gli inserti sono fissi
i punzoni anno un abbozzo di centro
questi punzoni non fanno parte del corredo delle punzoniere K&D
marven i tuoi lavori sono fantastici

cordiali saluti da giuseppe

Giuseppe, che ti devo dire? questo è il vero spirito di un forum: condivisione e informazione

Grazie infinite per la tua disponibilità e a buon rendere

Ecco una cosa alla quale non avevo pensato, il diametro degli inserti è diverso in base al tipo di bilanciere

Non rimane che procedere con il prototipo finale, ovviamente corredato di appositi punzoni (sperando di riuscire a tornirli a 4,7)

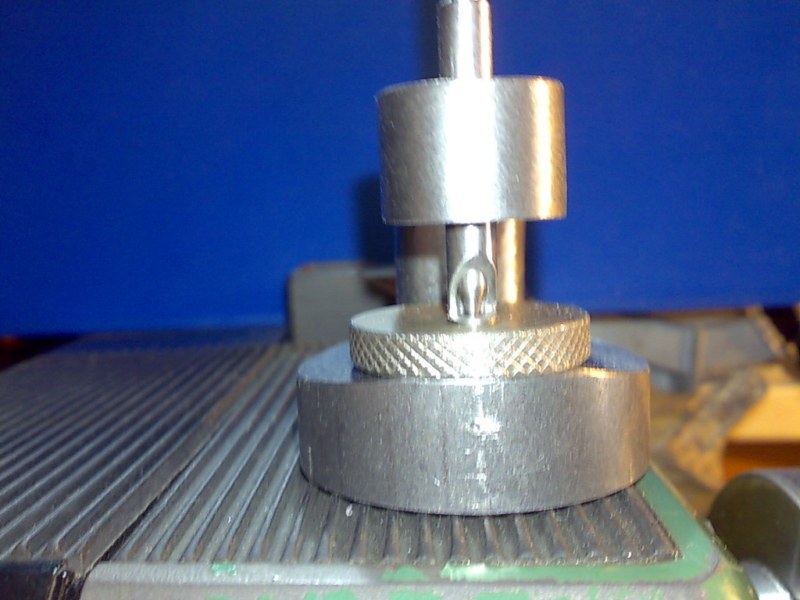

Che mi trovo aggiungo un paio di foto





Dai! adesso comincia a sembrare la bruttissima copia del Platax

Complimenti per i lavori.

Piuttosto che tornire i punzoni a 4.7 mm ti conviene acquistare una barra rettificata già di diametro 4.7mm

A volerli tornire a tutti i costi andrebbero torniti e rettificati. E qui purtroppo il tuo tornio non aiuta, anzi per dirla tutta è impressionante cosa riesci a fare usando quel giocattolo (e questo vuole essere un complimento).
Spero che tu possa trovare a breve una macchina migliore a poco prezzo, il talento hai dimostrato di averlo, con la giusta attrezzatura miglioreresti ulteriormente i tuoi lavori.

Saluti
Christian
