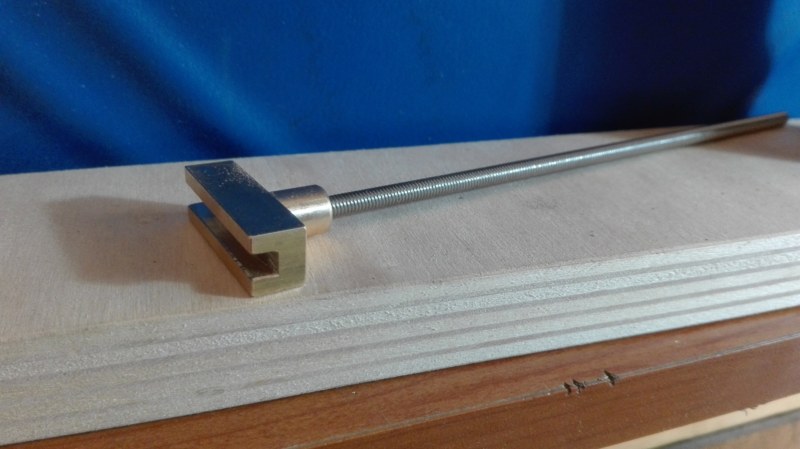

Eccomi con il secondo inserto

un paio di tagli e qualche colpo di lima ed è pronto anche lui



qui lo vediamo agganciato al "tiraganasce"



secondo me così può andare ma vedo che nessuno si pronuncia



Comunque riflettendo ho come l'impressione che con queste mie prove sto sporcando troppo il 3D di Fabio, nel caso vorrei pregare qualche moderatore di dividere in due il post... fate voi

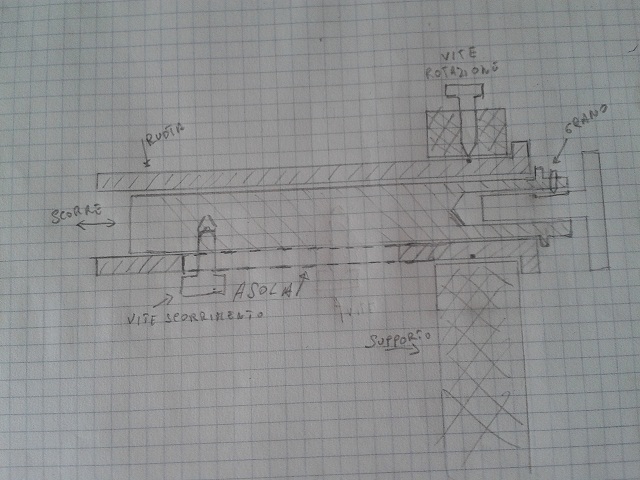

Un'idea buttata lì



Cilindro esterno con flangia che ruota, con asola
Cilindro interno che ruota scorre

ciao

anche questa mi sembra una buona idea, tutto poi dipende dalle attrezzature a disposizione e ognuno procederà in base a quello che ha



OK anche se in ogni caso io ho terminato le mie prove, direi che sono abbastanza soddisfatto, appena riuscirò ad uscire di casa andrò a comprare un po d'alluminio per preparare la base ed eliminare quella in legno... per ora sono bloccato dagli acciacchi della vecchiaia galoppante

Per gli inserti curvi mi autoquoto

Secondo me la staffa deve essere fissa, per le regolazioni è sufficiente il sistema delle ganasce.
Non deve essere in materiale plastico altrimenti flette.
Le barre filettate mi sembrano sottodimensionate...

Ma tutto questo è solo una impressione personale.

Ti riferisci alla barra da 8 che ho utilizzato? quella da 4 serve solo a bloccare la rotazione quindi penso sia irrilevante il diametro... o no?

Se la 8 è quella dell'ultima foto, si, mi sembra abbastanza sottile considerando la lunghezza e che è forata.
Però, ripeto, non sta parlando un esperto.

Fabio, ti ringrazio per le tue titubanze sul mio operato, anche se ti ritieni un "non esperto" (ed io ho forti dubbi in questo ), come ben sai tutto quel che faccio è senza nessuna esperienza in merito, non ho mai visto dal vivo movimenti del genere e non ho la più pallida idea del loro peso, per cui se mi dici che la barra da 8 (per di più forata) è piccola, prendo senz'altro in considerazione la tua opinione e ne farò tesoro nel momento in cui dovrò montare l'attrezzo definitivo (che non sarà tanto presto visti i miei attuali impegni)
Insisto nel dire che gli unici orologi che ho visto dal vivo sono i pochi cadaveri che ho nel cassetto, così come per gli attrezzi, tutto il resto è per me "mistero" per cui ogni consiglio da parte di chi se ne intende più di me (quindi quasi la maggior parte degli utenti) è bene accetto anche se ho l'impressione che la maggior parte non la pensano come me

Ragazzi, non credo che ci siano problemi di robustezza, basta pensare che con un tubino di ottone da 8 o al massimo da 10 con uno spessore da 1 mm ci si regge un lampadario. Quella barretta Vi tiene 40-50 kg per mm/q, anche se è forata na ventina di chili li regge ancora. Qua si deve reggere pochi grammi. Starei più attento per quanto riguarda il discorso del bloccaggio in diverse posizioni. Il movimento dovrebbe stare fermo e ruotare quando lo vuole chi ci sta lavorando.

Naturalmente lascio ai maestri, dire le cose più utili che deve avere l'attrezzo.

Ciao Mario,
anch'io ho l'impressione che il tuo sistema di bloccaggio della rotazione sia un pò debole in due punti:

- sulla barra filettata esterna che potrebbe ruotare sul supporto e svitarsi
- la tenuta per attrito del terminale della ganascia sulla sua sede
Sempre che io abbia capito correttamente come funzioni.

Anche su quello di Astorre la ganascia in folle non mi convince del tutto, dall'altra parte c'è anche la molla che probabilmente non aiuta.

Mi rendo conto di essere in netto conflitto di interessi...

ciao

ciao gae hai lo stesso numero di messaggi e nel nick

Per il resto non ti posso dire ne che hai ragione e ne che hai torto, il mio è un prototipo giusto per capire come si potrebbe montare, purtroppo non ho un movimento da provare quindi le mie rimangono solo supposizioni...

comunque grazie per il tuo intervento se ognuno dice la sua, prima o poi si arriva ad una soluzione valida... io personalmente per ora mi metto in disparte perchè non voglio fare la fine che ho fatto per l'estrapade per pendole, quando riuscirò ad avere in mano uno di questi movimenti potrò finalmente studiare soluzioni sicuramente valide, fino ad allora... solo supposizioni

No Daniele, è che tutti a volte usiamo leggere solo gli ultimi post saltando quello che c'è nelle pagine precedenti... capita

Daniele, scusa non avevo letto il tuo ultimo messaggio, in questi giorni non so dove spartirmi oltre agli acciacchi (che tu sai) che mi bloccano per ore

Come ho scritto sopra non è importante se hai saltato un messaggio, può capitare

approfitto per aggiungere qualcosa, giusto per chiarire il mio "apparente" ritiro
ho scritto apparente perchè in effetti ho intenzione di completarne uno, appena riesco ad uscire di casa e prendere un po d'alluminio, considerando i consigli di Fabio (che ancora ringrazio)
appena completato lo spedirò ad uno degli utenti che mi hanno abbandonato (nel senso che non commenta più nei miei post) e aspetterò le sue considerazioni sull'oggetto in questione, come ho fatto con Tiziano e con Lio, è chiaro che provvederò a modificare dove sicuramente ci sarà da modificare.
Aspettare di avere in mano un movimento del genere credo che passeranno anni quindi questa credo sia la soluzione migliore.

A presto

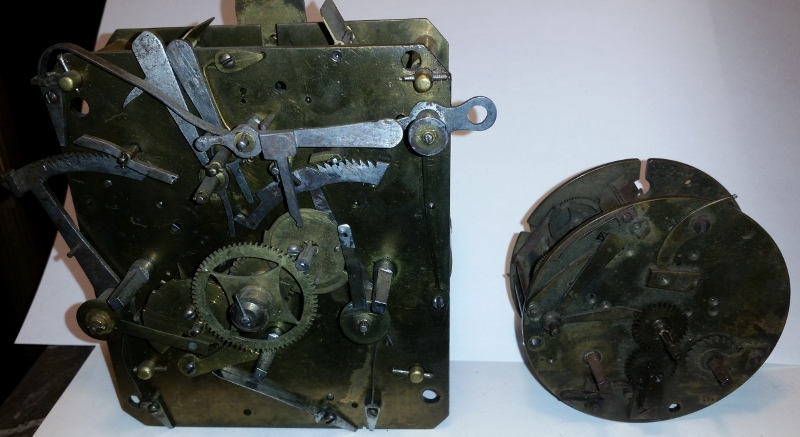

Mario, quella a destra è un movimento di Parigi, praticamente uguale a quello del video, pesa circa (non ho una bilancia adatta) 300-400 grammi.
Adesso è da capire quanto dovrà essere versatile lo strumento che stai progettando. Servirà per parigine, sveglie e movimenti similari, oppure potrà ospitare movimenti più grandi e pesanti come quello di sinistra? (3 barili, molteplicità di ruote e leve, certamente sopra i 1000 grammi).

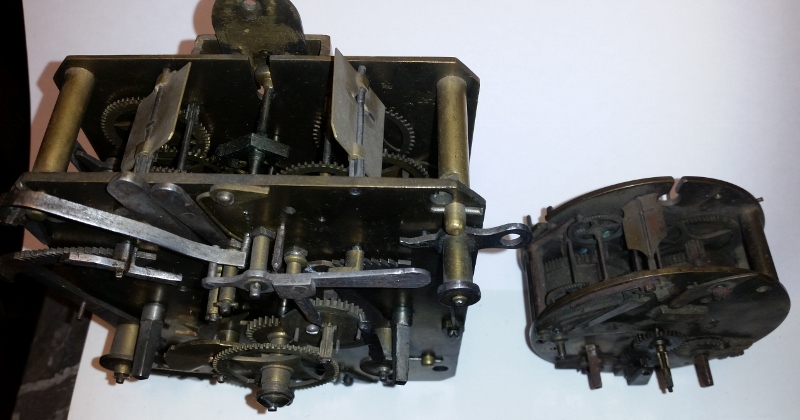

Comunque ecco un paio di foto... se possono esserti utili.

Grazie Fabio foto utilissime

come ho scritto sopra, con le misure che ho scelto si possono bloccare movimenti da un minimo di 6 ad un massimo di 15 cm, ora pensando a 300-400 grammi tratteniti in verticale dalle ganasce così previste, credo che non ci siano problemi (spero, bisogna sempre provare)
salendo come peso non lo so se con questo sistema di ganasce si riesce a tenere il movimento, parlando sempre in verticale cioè durante le prove di funzionamento... in orizzontale cioè durante lo smontaggio non dovrebbero esserci problemi nemmeno con i movimenti più grandi (se non superano i 15 cm)

Siamo sempre li cioè alla mia mancata conoscenza degli oggetti in questione

aggiungerei anche che attorno al chilo le ganasce mi sembrano debolucce

3 misure
