sei peggio di me con gli attrezzi
Quanto prima vedrò di accontentarti


Come promesso, oggi ho voluto fare una prova e questo è il risultato anche se le foto fanno pena (vedrò di rifarle con una luce migliore)

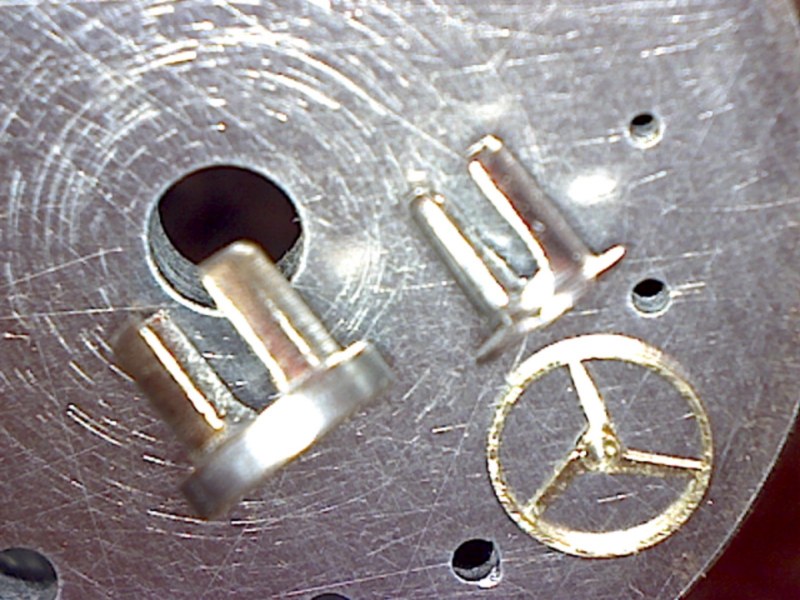

non sono riuscito a fotografare l'interno, non ho idea di quanto mi sia venuto lo spessore però guardando con lente 20X si vede un pizzichino di asse

L'inserto ha un diametro di 6mm, lungo 5, il foro di uscita è di 1,2, il mio dubbio è sul foro interno che è di 2,5... la punta dei punzoni è abbastanza lunga? per lunga intendo i 5 mm dell'inserto

Per provarlo non rimane che costruire tutto il marchingegno attorno

a presto

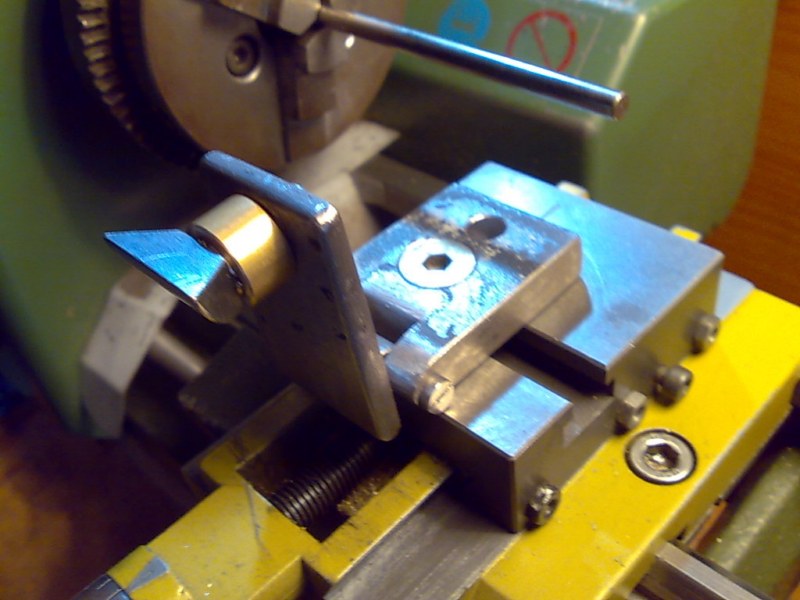

Ecco il poggiabulino completato abbassarlo più di così non c'è spazio... adesso una bella pitturata per renderlo decente alla vista ed è completo

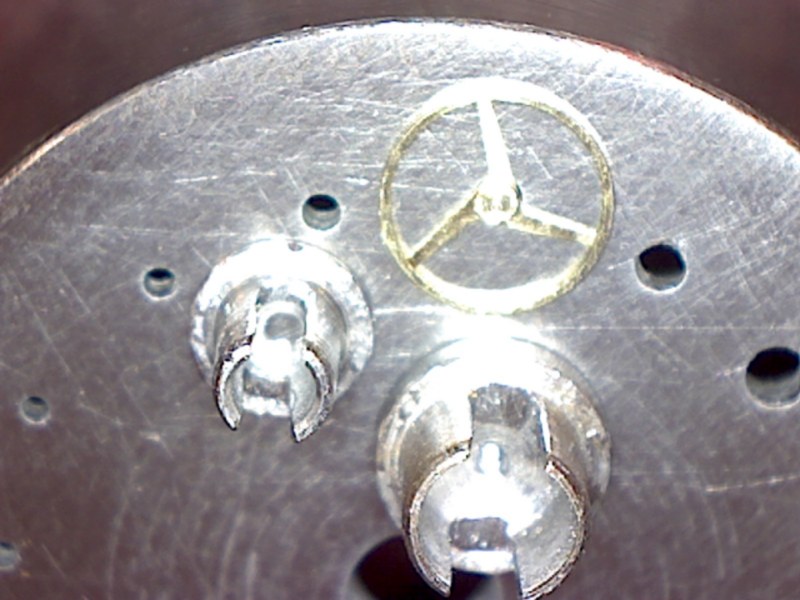

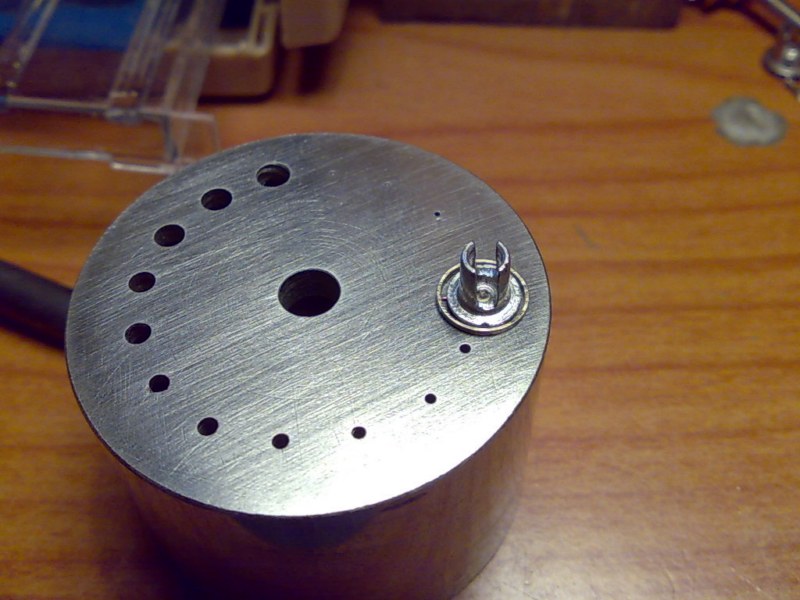

Approfitto per inserire una foto più decente del prototipo K&D, l'inserto è appoggiato su un bilanciere da donna (7mm di diametro)



...e così ho inaugurato il tassello forato


P.S.: ho visto proprio ora che uno dei due spernatori è stato consegnato mentre l'altro è in consegna per oggi

Si, ma non so se è stata una botta di c...o se mi riesce di rifarlo uguale allora vuol dire che si può
In ogni caso devo prima ricostruire tutto il marchingegno con le misure adatte a questo inserto, provarlo (ecco perchè ho fatto il tassello forato ) e poi se tutto è OK procedere con la produzione

Buongiorno
Ecco la versione 2 del K&D al completo
a confronto con la versione 1











non rimane che preparare un punzone e provarla

Fantastico ....

Per provare avrei proprio da cambiare un asse ....

Complimenti Mario anche se , secondo me, anche la versione 1 andava bene ....
Non appena si rompe la ribaditura l'asse cade nel foro ...
L'obiettivo dell'attrezzo è quello di non far piegare le razze del bilanciere quando si batte sull'asse quindi, se il punzone arriva sull'asse, basta un minimo di movimento per rimuoverlo .... ...

Non vedo l'ora che lo "metti sul mercato"

Ciao Tiziano
per provarlo forse faccio prima a mandarne uno a te così fai tutte le prove che vuoi... e se va bene, già lo possiedi

L'unica informazione che serve è se i punzoni hanno il puntale più lungo di 5mm, perchè l'inserto è lungo 5mm e il suo foro interno è di 2,5. In caso affermativo te ne preparo uno e lo spedisco subito

il puntale è lungo circa 9 mm ( alcuni anche 10 )

PS : se il diametro interno dell'inserto è più di 4,7 comunque non è importante la lunghezza del puntale

9mm è perfetto!

Forse sopra mi sono espresso male, qui ci sono tutte le misure, spero si leggano



come puoi notare l'interno dell'inserto è 2,5mm, l'esterno 4mm mentre il pezzo più esterno (quello a vista da mezzo mm di spessore è 6mm.
Tutto chiuso è lungo 18mm... credo che dovrebbe andar bene così
Te ne preparo uno così farai da collaudatore

Eccomi

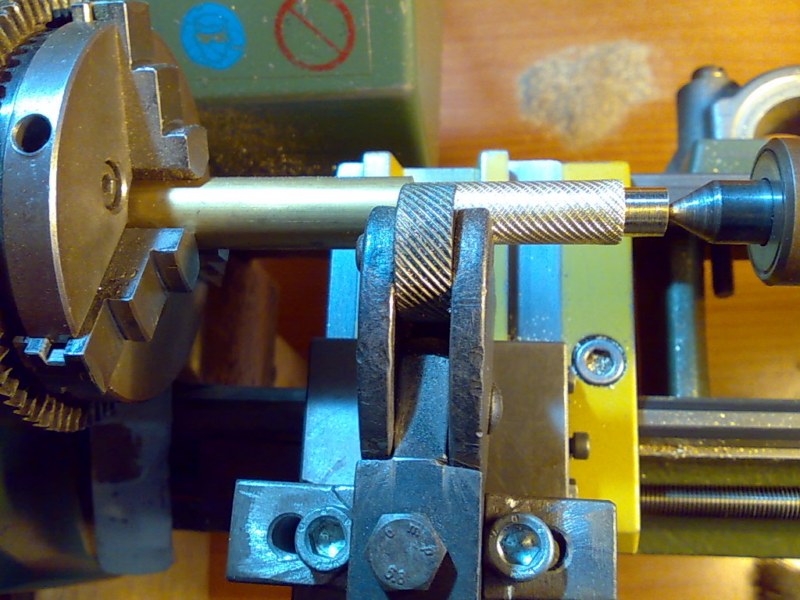

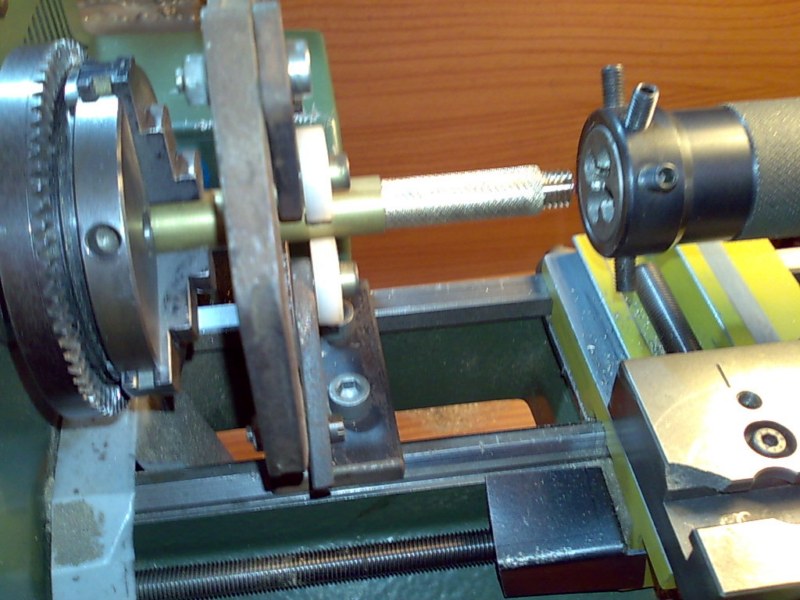

ho iniziato il K&D di prova, così farò vedere anche come effettuo le godronature (provvisoriamente)

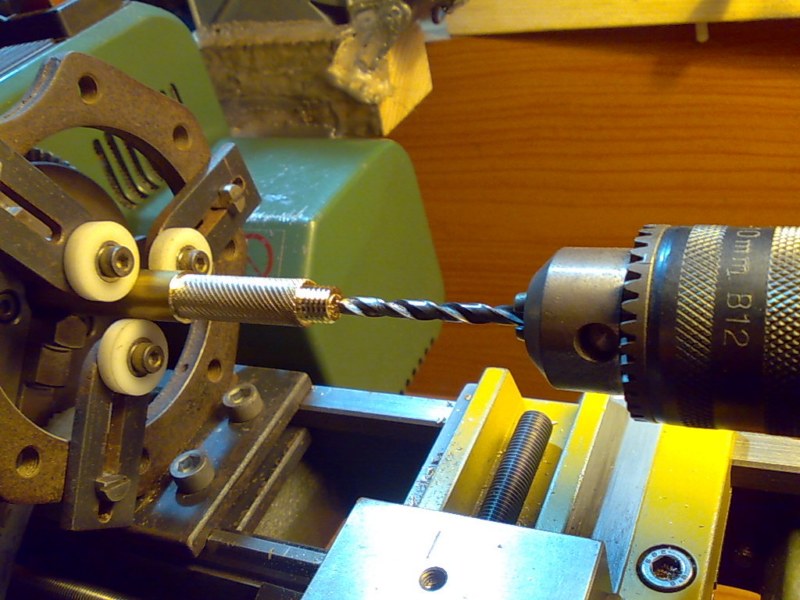

ho avvitato il godronatore (è un ABC 20X20 troppo grosso per il mio torniettino ) su un supporto che fisso al posto del carrino, finchè si utilizza su ottone o alluminio è tutto OK il problema è utilizzarlo su acciaio, c'è da forzare troppo ma prima o poi farò un godronatore come quello presentato in altro post da frankborghi

continuo...

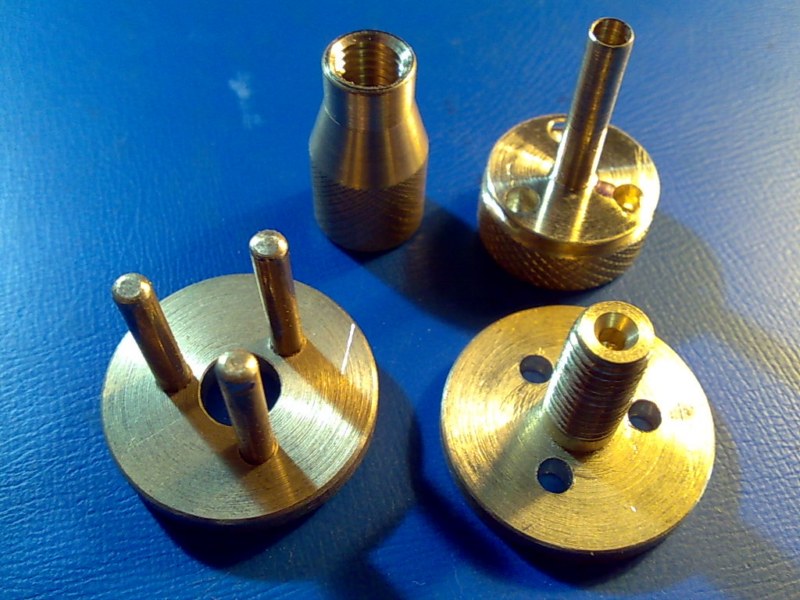

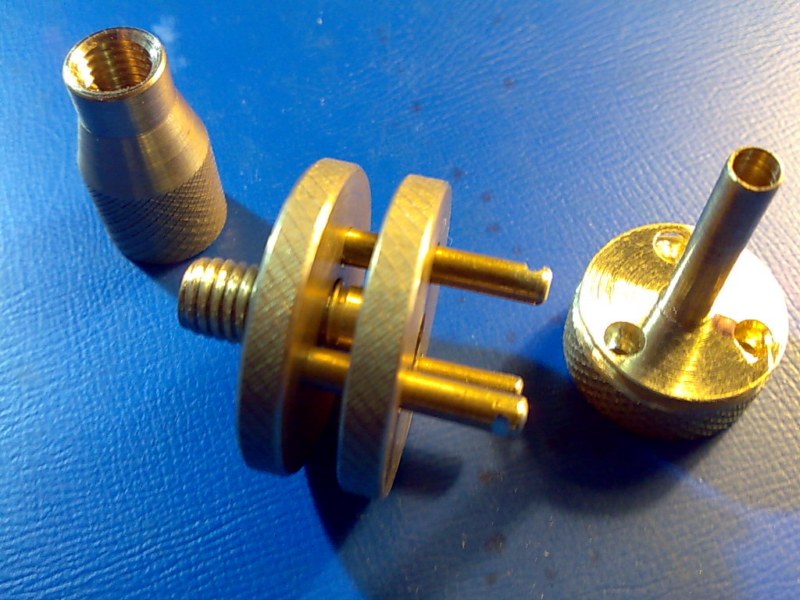

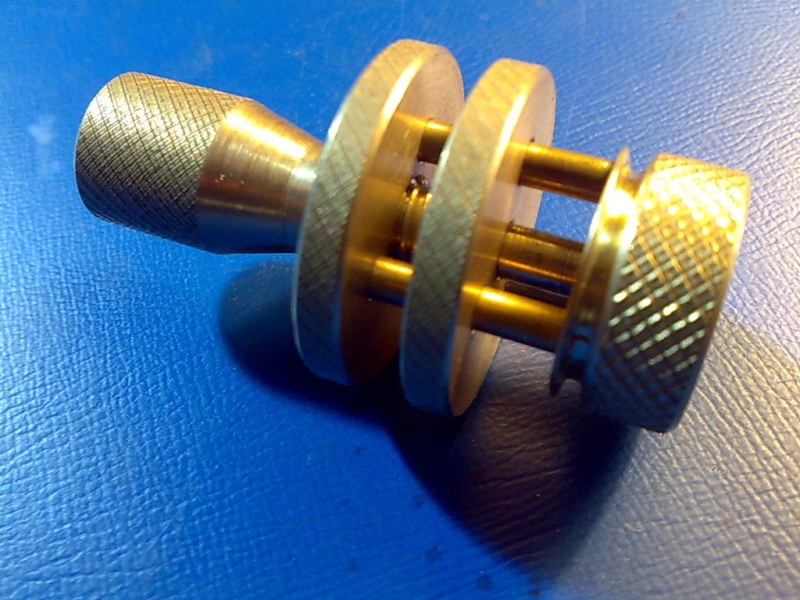

quasi pronto uno dei due morsetti per sfere











mancano i fori per le sfere e devo procurare, ancora non so in quale negozio li vendono delle mollette a C oltre a delle molle tipo penna a scatto

alla prossima

ahhh ...
ho capito
dovrebbe bastare 9mm considerando che la punta è conica ....
Sono pronto a fare da collaudatore .....
Grazie ....

è quasi pronto, credo che la settimana prossima lo potrò spedire







a presto

Buonasera
Ho cambiato il titolo, credo che questo sia più idoneo

Intanto il lavoro procede, ho completato due dei tre inserti, uno con foro da 1,4 e uno con foro da 1,2, sono stato costretto ad usare 1,2 perchè la punta da 1,1 mi faceva un foro da 1 (troppo consumata, devo fare scorta di punte ), il terzo avrà il foro da 0,9



a presto

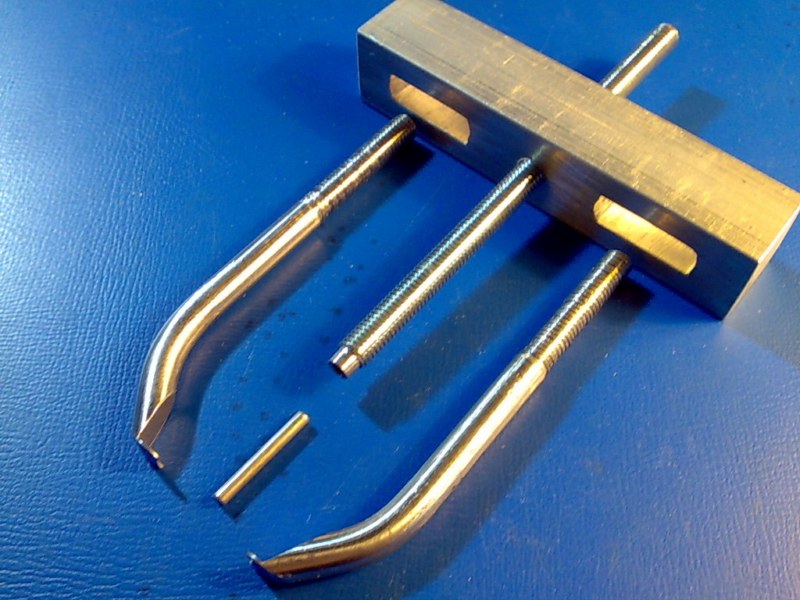

Visto che la frase famosa è stata detta, allora lo devo completare

la punta della vite ha un diametro di 4mm mentre il puntalino aggiuntivo è di 2mm



continuo qui quello che avevo iniziato in altro post viewtopic.php?f=4&t=40012&start=15
...e qui aggiungerò i vari attrezzi futuri

a presto
