Ciao Christian,
in merito all'utensile da taglio, il profilo corretto è all'incirca quello indicato da Pierino sul suo disegno, mentre quello che secondo me è corretto davvero è quello cerchiato



Poi prova e vedi come ti trovi nelle due versioni...

Sempre che ci si riferisca al precedente utensile e non all'ultimo postato, in quanto quest'ultimo a mi avviso manca dell'angolo di spoglia frontale come ho fatto presente...

Ciao

Ciao, se realizzi in questo modo il bulino da taglio hai dei problemi in fase di formazione del truciolo, i trucioli prodotti dal tagliente a sx collidono con quelli a destra, tendono a impastarsi e l'utensile lavora male, piu che tagliare strappa il materiale e la finitura delle facce lavorate è brutta.
Inoltre quando hai finito la troncatura ti ritrovi sul pezzo che hai troncato (staccato) una punta fastidiosa conica da eliminare (devi finire di spianare la faccia).
Per esperienza la penetrazione di un utensile a punta, tipo un filettatore è sempre problematica e le facce lavorate spesso hanno una brutta finitura, tanto e vero che per le filettature a passo grosso in cui l'utensile penetra parecchio nel pezzo si inclina la slitta della torretta portautensili e si fa avanzare l'utensile con questa in modo da impegnare nel taglio solo uno dei due lati della punta, in questo modo i trucioli si sviluppano meglio e le superfici risultano finite meglio.

Se inclini il tagliente come ha indicato Pierino invece sul pezzo staccato fai un taglio netto e completo e ti rimane il piolino conico sulla porzione ancora stretta nel mandrino, che elimini facilmente avanzando ancora con l'utensile.
Ovviamente l'inclinazione del tagliente dipende dal tipo di tornio, se hai un tornio con la testa a sinistra (per destri) inclini il tagliente a sinistra, se la testa motrice è a destra (tornio per mancini) inclini il tagliente a destra.

saluti

Giovanni

Ciao, se realizzi in questo modo il bulino da taglio hai dei problemi in fase di formazione del truciolo, i trucioli prodotti dal tagliente a sx collidono con quelli a destra, tendono a impastarsi e l'utensile lavora male, piu che tagliare strappa il materiale e la finitura delle facce lavorate è brutta.
Inoltre quando hai finito la troncatura ti ritrovi sul pezzo che hai troncato (staccato) una punta fastidiosa conica da eliminare (devi finire di spianare la faccia).
Per esperienza la penetrazione di un utensile a punta, tipo un filettatore è sempre problematica e le facce lavorate spesso hanno una brutta finitura, tanto e vero che per le filettature a passo grosso in cui l'utensile penetra parecchio nel pezzo si inclina la slitta della torretta portautensili e si fa avanzare l'utensile con questa in modo da impegnare nel taglio solo uno dei due lati della punta, in questo modo i trucioli si sviluppano meglio e le superfici risultano finite meglio.

Se inclini il tagliente come ha indicato Pierino invece sul pezzo staccato fai un taglio netto e completo e ti rimane il piolino conico sulla porzione ancora stretta nel mandrino, che elimini facilmente avanzando ancora con l'utensile.
Ovviamente l'inclinazione del tagliente dipende dal tipo di tornio, se hai un tornio con la testa a sinistra (per destri) inclini il tagliente a sinistra, se la testa motrice è a destra (tornio per mancini) inclini il tagliente a destra.

saluti

Giovanni

Il bulino cerchiato corrisponde a quello già in mio possesso, che come segnalato nei post precedenti ha la tendenza a "spaccare" il moncherino finale. Ora dovrei riprovare perché non so se il difetto di cui parlavo precedentemente era gia presente oppure no, influenzando di conseguenza il risultato. In ogni caso procederò ad un paragone.

Saluti
Christian

Stavo preparando i bulini, ma la grossa mola che ho in uso ha deciso di tirare le cuoia (data l 'esplosione sarà un condensatore). Quindi dovrò sospendere la troncatura.
Ma procederò con la tornitura conica.

Saluti
Christian

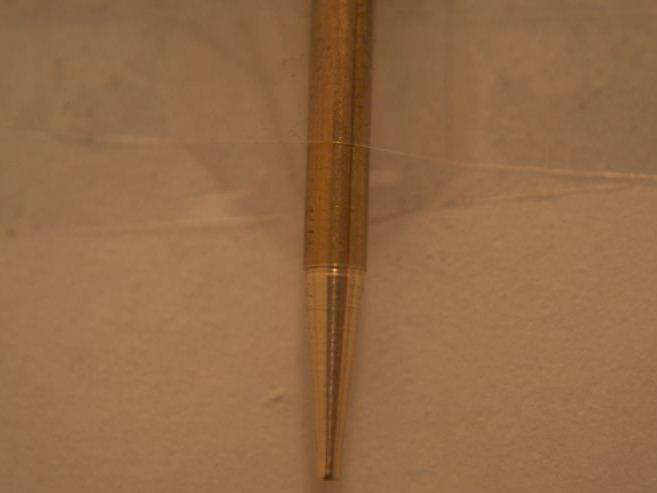

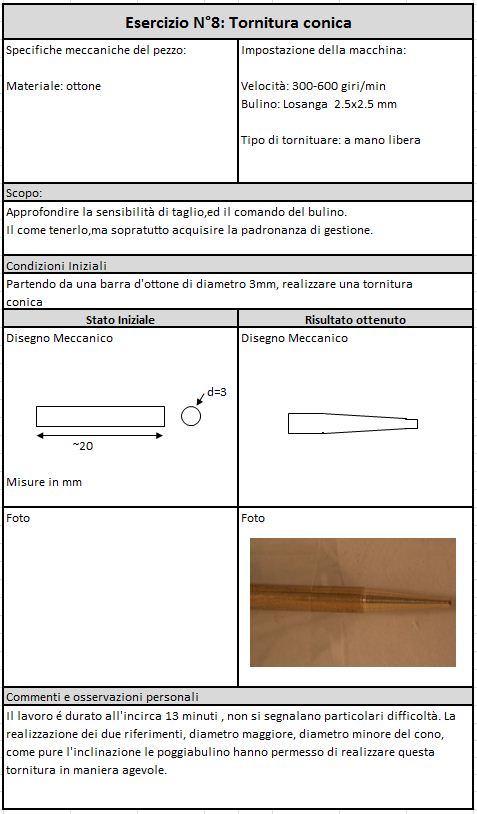

Rieccomi, ecco la tornitura conica:



domani arriverà il video.

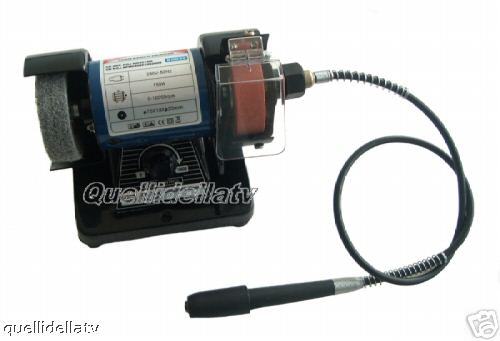

Piero quella mola l'ho addocciata anch'io ma non mi sono ancora convinto, mi manca il piano d'appoggio, anche se c'é da dire che il prezzo e le "funzioni sono davvero allettanti".

Saluti
Christian

Ciao Piero,

Stasera verificherò.

Hai qualche altro esercizio da consigliarmi? (considera che sono impossibilitato a creare nuovi bulini)

grazie

Christian

Carissimo Cristian
Visto che disponi di ottone e bulini a rombo,puoi provare a lavorare a maschera.
Mi spiego meglio,quando si fanno figure particolari,di sola estetica,come colonnette,manici di manigliette,fregi finali ecc. ecc,
Dato che i pezzi possono essere più di uno si è soliti disegnarsi un proffilo di cartoncino,rifilato con un cutter.Foglio da disegno grammatura 200/mq è sufficente
Questo profilo,funge da dima e permette di fare i pezzi simili tra loro.
I riferimenti te li tracci come hai fatto fino ad ora,mentre avvicinando la maschera di cartoncino,controlli che il profilo sia eguale.

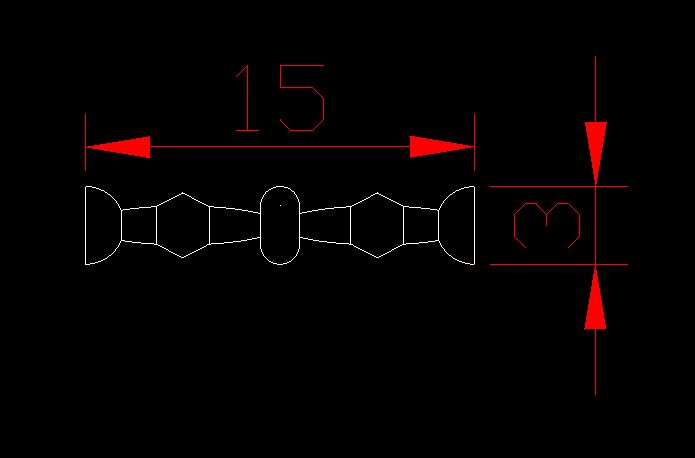

Per questo immagina ad esempio una colonnina,con un diametro di entrata,per potersi fissare bene al foro sul manufatto magari una mezza sfera,una concava,seguita da un cilindro con anello e sfera finale.
Spazio alla fantasia

Se non sono stato chiaro richiedi.

Disponi di qualche punta trapano piccola da poter inserire nella contropunta??
hai pezzetti di quadrotto di ottone,da poter realizzare dei dischi di almeno 15 mm e spessore almeno 10/10 ??
Gommalacca??
Dovresti procurarti anche una vite da legno in ferro,vecchia generazione del diametro 4 o 5 mm molto corta diciamo alta non più di 20 mm che abbia almeno 5 mm di codolo senza filetto.Se non chiaro ti faccio fotografia
Ed un pezzo di manico di scopa o similare in legno.
Diciamo un 20 cm ed un seghetto per poterlo tagliare
Un salutone
Pierino la peste
