Marven ha scritto:

è quello classico con solo una serie di punte, comprato 5 euro in kit completo di spernatore in plastica, cacciaviti fammiridere e un sacco di altre cose inutili ma che all'inizio ho utilizzato molto 8-)

Fino ad oggi con questo ho aperto tutte le casse senza rischio di graffi, in futuro si vedrà

Allegato:

Cinesino [800x600].jpg

A volte il cinesino giusto al momento giusto risolve molti problemi. :2thumbs:

Mi piace anche il cinesino, molto pratico anche se gli occhi a mandorla non riescono a nasconderli.
NOn metto quasi più le lanterne davanti ai negozi, ma si riconoscono lo stesso. :smile:

Marven

lio ha scritto:

Stamattina il postino mi ha consegnato il K&D realizzato da Mario, va senza dire che l'ho immediatamente provato. Impressioni? Beh semplicemente perfetto e, perchè no, anche bello da vedere!
Grande Mario ::-bravo2

Grazie Lio :2thumbs:

stavolta sono riuscito a copiare bene :smile:

masterbeat1 ha scritto:

Marven ha scritto:

è quello classico con solo una serie di punte, comprato 5 euro in kit completo di spernatore in plastica, cacciaviti fammiridere e un sacco di altre cose inutili ma che all'inizio ho utilizzato molto 8-)

Fino ad oggi con questo ho aperto tutte le casse senza rischio di graffi, in futuro si vedrà

Allegato:

Cinesino [800x600].jpg

A volte il cinesino giusto al momento giusto risolve molti problemi. :2thumbs:

Mi piace anche il cinesino, molto pratico anche se gli occhi a mandorla non riescono a nasconderli.
NOn metto quasi più le lanterne davanti ai negozi, ma si riconoscono lo stesso. :smile:

Vincenzo ne ho altri di apricasse (non so di che marca) ma questo è quello che utilizzo sempre, semplice ed efficace 8-)

Marven

luporandagio ha scritto:

forali uno per volta

Ciao
rispondo qui, così non sporchiamo il post di Fabio 8-)

magari con il tuo aiuto riesco a completare questo morsetto :2thumbs:

Ti faccio vedere come ho fatto ma con risultato scadente :-(

Per le due ruote grandi nessun problema, fissate assieme i fori vengono precisi

Allegato:

MorsaSfere_1 [800x600].jpg [ 90.63 KiB | Osservato 1893 volte ]

Allegato:

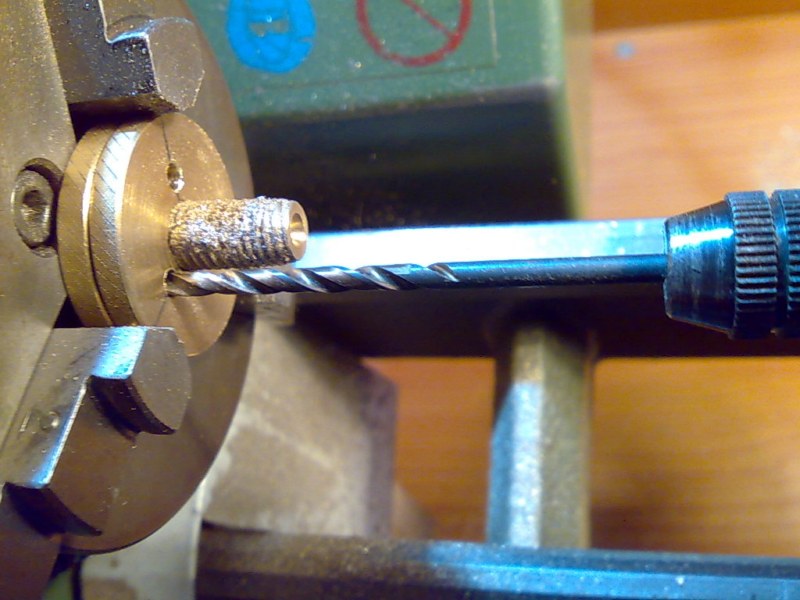

MorsaSfere_2 [800x600].jpg [ 84.68 KiB | Osservato 1893 volte ]

la ruota piccola rimanendo lontana dalle altre non riesco a mantenerla in linea per forare

Allegato:

MorsaSfere_3_a [800x600].jpg [ 53.34 KiB | Osservato 1893 volte ]

i tre perni non essendo perfettamente paralleli non fanno scorrere bene la ruota centrale

luporandagio

Se tu tracci la posizione dei fori e fai una piccola impronta con un punzoncino per marcare puoi forare i pezzi separatamente, anche su un piccolo trapano a colonna. Usa delle punte più corte di quella che si vede in foto, prima una piccola e poi subito quella della misura finale. Poi passi ad eseguire il foro successivo.
Inoltre puoi leggermente alesare i fori della ruota centrale perché è quella che deve scorrere mentre nei fori delle ruote esterne le spinette si devono incastrare.

c3n

Visto che il proxxon non é precississimo e la torretta a fresare é soggetta a giochi e flessioni ti consigliere di ripensare la realizzazione del dei tre pezzi.

in particolare partirei da un pezzo unico di ottone del diametro "uguale hai du dischi maggiori".
- esegui la godronatura
- esegui i tre fori e il foro centrale della giusta profondità ( che avrai calcolato in precedenza)
- a questo punto tornisci i due dischetti
- riduci di misura e godrona l'ultimo pezzo
- effettua la tornitura finale

prima di separare ogni pezzo ricordati di fare un segnetto con un indelebile cosi saprai come assemblare correttamente i pezzi senza dover andare a tentoni.

non so se mi sono spiegato bene, al massimo chiedi pure chiarimenti

Saluti
Chrisitan

Marven

luporandagio ha scritto:

Se tu tracci la posizione dei fori e fai una piccola impronta con un punzoncino per marcare puoi forare i pezzi separatamente, anche su un piccolo trapano a colonna. Usa delle punte più corte di quella che si vede in foto, prima una piccola e poi subito quella della misura finale. Poi passi ad eseguire il foro successivo.
Inoltre puoi leggermente alesare i fori della ruota centrale perché è quella che deve scorrere mentre nei fori delle ruote esterne le spinette si devono incastrare.

Perfetto

era prevedibile che un tornitore trovasse subito una soluzione al mio problema 8-)

Appena completo i portamovimenti e un paio di attrezzi che sono urgenti proverò
Grazie mille e a buon rendere :2thumbs:

c3n ha scritto:

Visto che il proxxon non é precississimo e la torretta a fresare é soggetta a giochi e flessioni ti consigliere di ripensare la realizzazione del dei tre pezzi.

in particolare partirei da un pezzo unico di ottone del diametro "uguale hai du dischi maggiori".
- esegui la godronatura
- esegui i tre fori e il foro centrale della giusta profondità ( che avrai calcolato in precedenza)
- a questo punto tornisci i due dischetti
- riduci di misura e godrona l'ultimo pezzo
- effettua la tornitura finale

prima di separare ogni pezzo ricordati di fare un segnetto con un indelebile cosi saprai come assemblare correttamente i pezzi senza dover andare a tentoni.

non so se mi sono spiegato bene, al massimo chiedi pure chiarimenti

Saluti
Chrisitan

averlo saputo prima

avrei chiesto a te la soluzione prima di iniziare il montaggio, effettuare prima i fori e poi tagliare i tre pezzi è l'uovo di Colombo :2thumbs:

Come ho sempre affermato, spesso cerchiamo nel difficile quello che si trova a portata di mano nel facile ::--oppsszz

I prossimi li farò procedendo in questo senso... è di una semplicità unica 8-)

Grazie per la dritta utilissima :2thumbs:

Marven

Buonasera

riprendo questo vecchio post giusto per aggiungere un "marchingegno" che può presentarsi molto utile (credo), 8-)

ho preso spunto da questo 3D

viewtopic.php?f=4&t=42192&start=0

anche se non somiglia per niente al bergeon 2556/B, credo che la sua funzione la svolgerà egregiamente :grin:

Allegato:

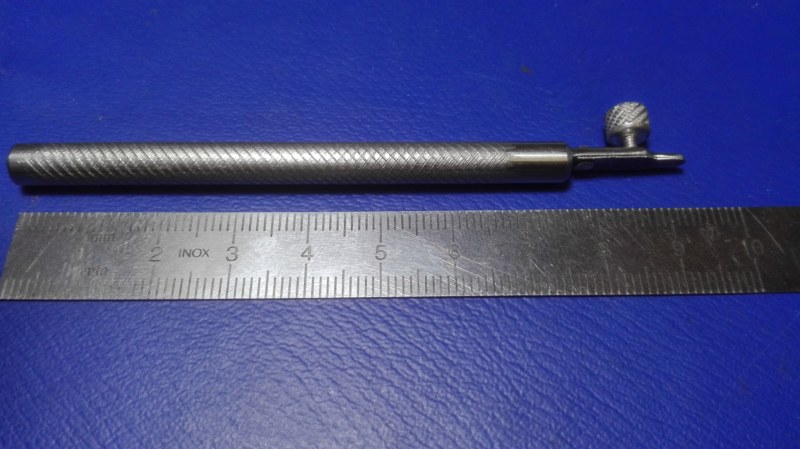

Atrz_1 [800x600].jpg [ 71.97 KiB | Osservato 1476 volte ]

Allegato:

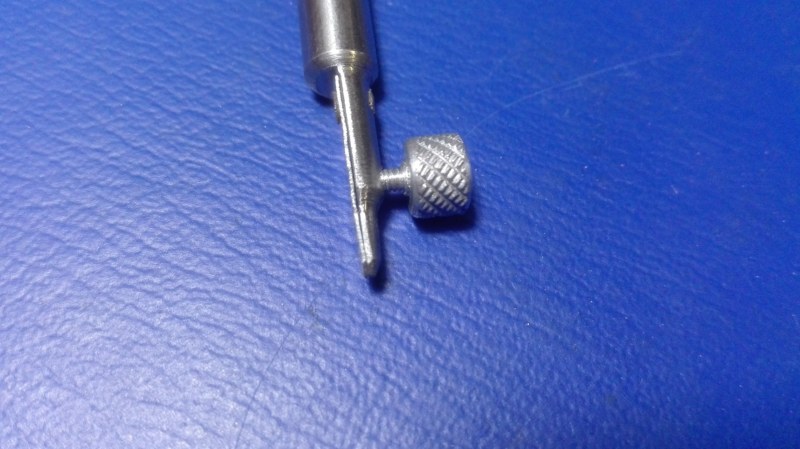

Atrz_2 [800x600].jpg [ 74.31 KiB | Osservato 1476 volte ]

Allegato:

Atrz_3 [800x600].jpg [ 61.13 KiB | Osservato 1476 volte ]

Dovrò sostituire la vite con una più piccola, quella che ho fatto è enorme 8-)

Marven

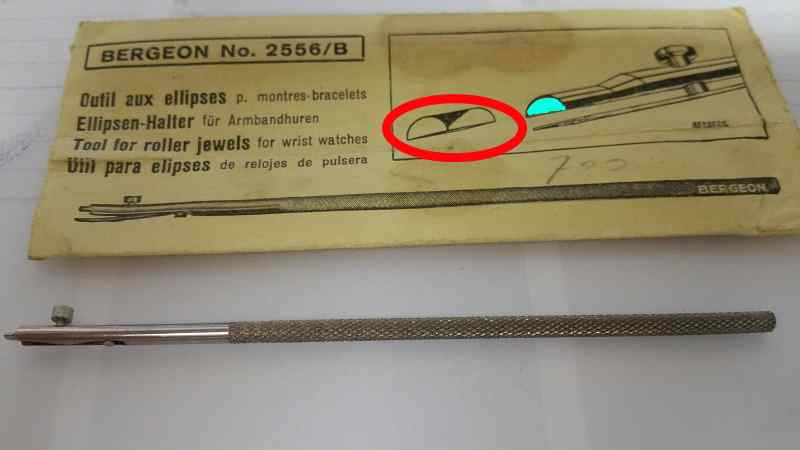

Dalla foto non riesco a vedere bene, quindi la parte che ho colorato di azzurro è vuota, mentre non riesco a capire il disegno cerchiato di rosso 8-)

Allegato:

Atrz_4.jpg [ 20.84 KiB | Osservato 1450 volte ]

ho anche notato che la molletta non è a filo ma fuoriesce di qualche millimetro

Marven

DAC ha scritto:

Dal disegno che vedo ora mi viene da pensare che la parte concava serve per far alloggiare meglio la pietra proprio perchè da una parte è liscia e dall'altra è concava. Detto ciò deduco che quella che hai cerchiato sia una pietra proprio per far vedere a cosa serve quell'attrezzo :2thumbs:

se quella in rosso è la pietra è strana... non è un mezzo cilindro, è sagomata da un lato :ops:

kelorkilé ha scritto:

http://picclick.co.uk/Useful-Interesting-Bergeon-No-2556-b-Tool-For-The-381797414131.html

http://picclick.co.uk/Useful-Interestin ... id=1&pid=5

Grande GG

da queste foto ho capito che devo rimpicciolire parecchio, quello che ho fatto io è enorme in confronto 8-)

Per ora sono "agli arresti domiciliari" :smile:

la mia padrona mi ha rimproverato perchè siamo in ritardo con gli addobbi natalizi 8-)

Ho dovuto svuotare lo sgabuzzino per poter prendere i vari cartoni contenenti gli addobbi & Co, però con questa scusa ho scoperto di avere tanto materiale (e attrezzi) dimenticato 8-)

Marven

Buonasera

Tento di avvicinarmi con le misure e, ad occhiometro, 8-)

credo che quasi ci siamo

Allegato:

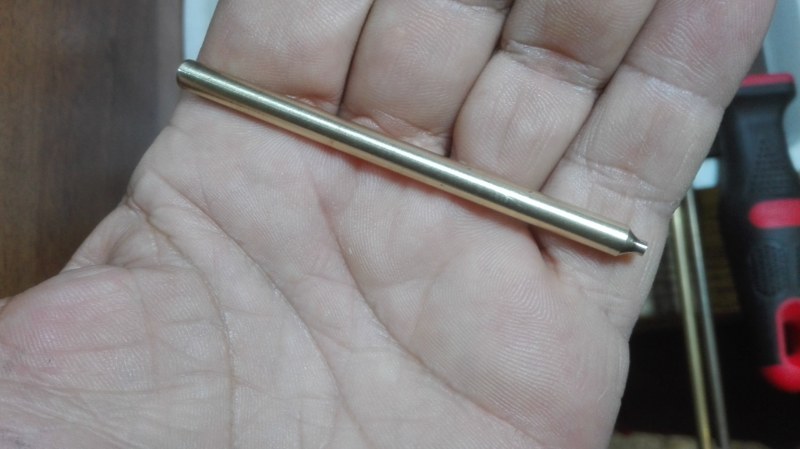

Atrz_5 [800x600].jpg [ 54.87 KiB | Osservato 1338 volte ]

Allegato:

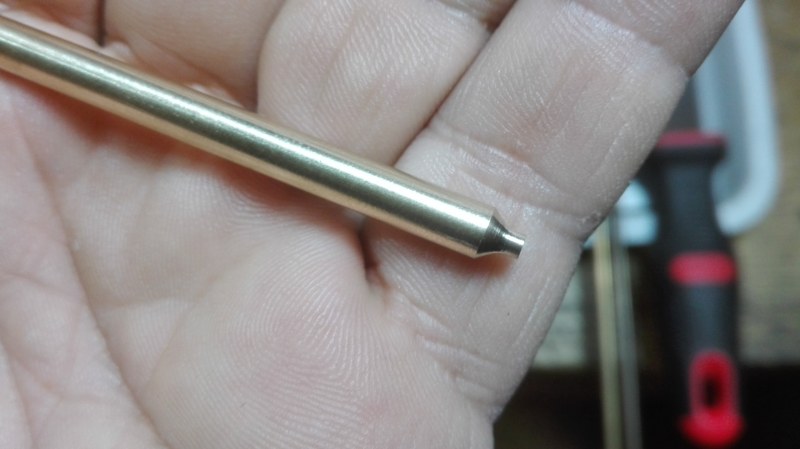

Atrz_6 [800x600].jpg [ 50.59 KiB | Osservato 1338 volte ]

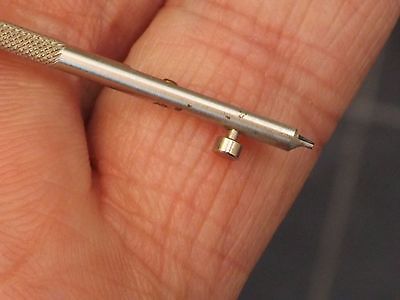

la foto dell'originale

Allegato:

Bergeon_2556-b_a.jpg [ 14.21 KiB | Osservato 1338 volte ]

masterbeat

ario, mi sembra che l'originale sia un po' più piccolo e più lungo.
Mi posso anche sbagliare, ma sembra così.

lio

masterbeat1 ha scritto:

ario, mi sembra che l'originale sia un po' più piccolo e più lungo.
Mi posso anche sbagliare, ma sembra così.

Sembra anche a me, credo sia tra 1/2 e 3/4.
Ma nessuno possiede l'originale per darne le dimensioni effettive?

Marven

masterbeat1 ha scritto:

ario, mi sembra che l'originale sia un po' più piccolo e più lungo.
Mi posso anche sbagliare, ma sembra così.

lio ha scritto:

masterbeat1 ha scritto:

ario, mi sembra che l'originale sia un po' più piccolo e più lungo.
Mi posso anche sbagliare, ma sembra così.

Sembra anche a me, credo sia tra 1/2 e 3/4.
Ma nessuno possiede l'originale per darne le dimensioni effettive?

Si è sicuramente più grande, l'ho lasciato così in attesa di reperire le misure corrette, le pietre che dovrà tenere sono al di sotto del mezzo millimetro quindi dovrò rimpicciolire parecchio 8-)
