se ti puo' essere di aiuto ecco come ho sistemato il mio tornietto che e' simile al tuo con lo stesso tipo di rinvio

Usare il tornio senza chiarire i possibili problemi che ti ho evidenziato in precedenza equivale a rovinarlo più di quello che probabilmente lo è già.

Poi uno fa come vuole.

Saluti
Christian

non ci provo neanche ad usarlo finché non ho capito se montato male e non ho la certezza di non farmi male... sto cercando di capire appunto come è messo, per testa intendi il mandrino? ho fatto foto con i 20 cent per vedere se parte corretta, forse è il perno dove è montato il mandrino che è montato all'incontrario?
grazie per la pazienza nei miei confronti..

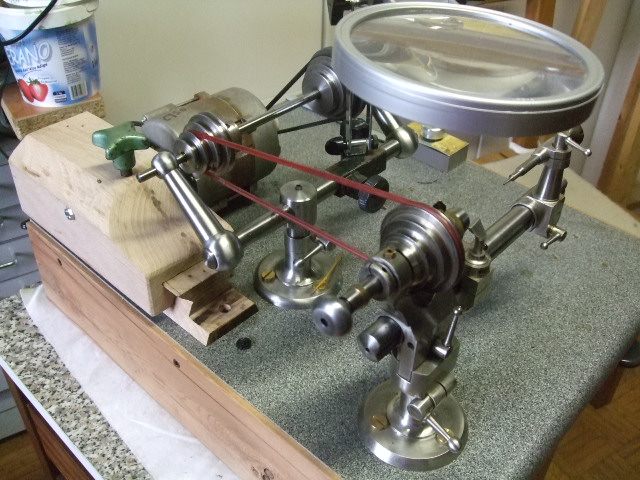

Grazie, ottima idea la lente, ho una lente per ricamo, (quelle che si attaccano al collo per intenderci) credo che proverò anch'io a metterla

Fai una foto frontale della testa del tornio, inquadrando dal pomello nero del tirapinze al mandrino cosi posso spiegarti più facilmente.

Saluti
Christian

ok appena a casa posto foto

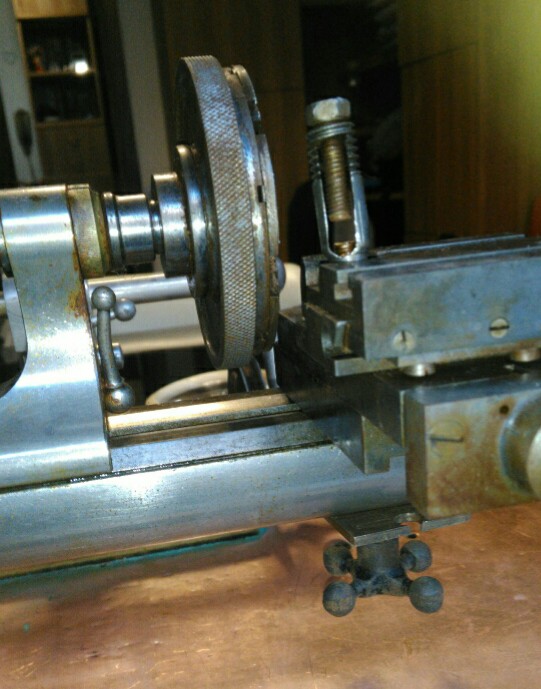

Ecco qualche foto

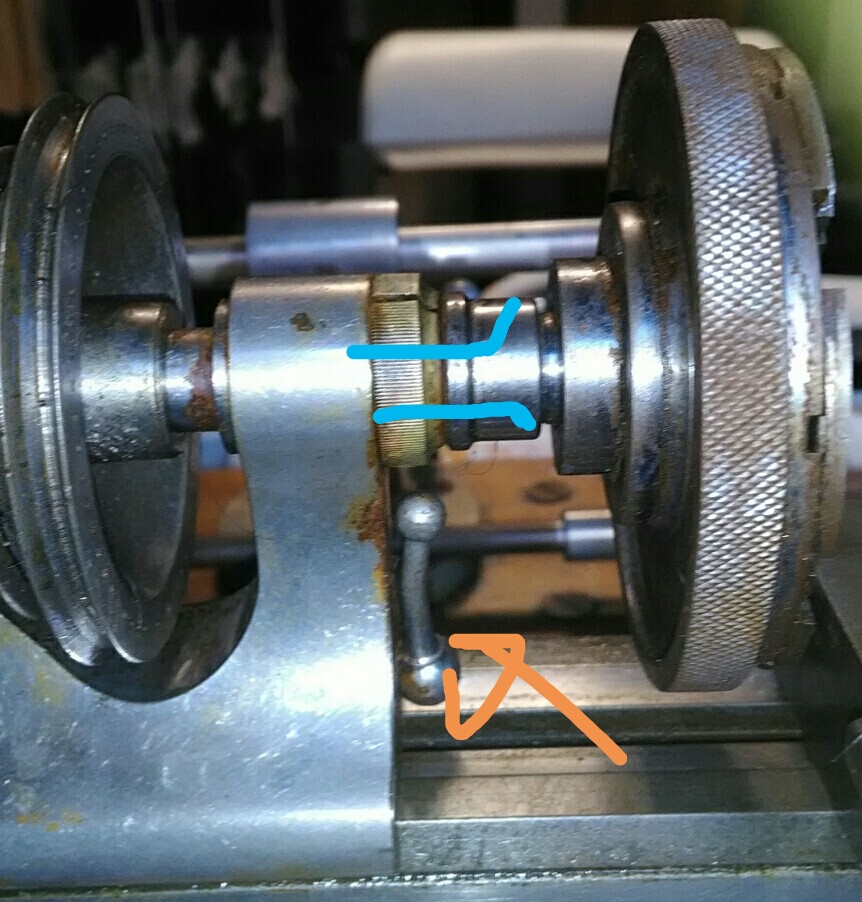

Bene, la leva indicata dalla freccia arancione non dovrebbe trovarsi li. Ma sta sempre sul lato opposto.



Ora se togli il mandrino e trovi la svasatura per accogliere le pinze (cosa quasi certa), avremo la sicurezza che chi ha rimontato la testa ha perlomeno inserito l'asse al contrario. Non escludo altre sorprese, ma si potrà capirr la situazione solo smontando la testa del tornio.

Saluti
Christian

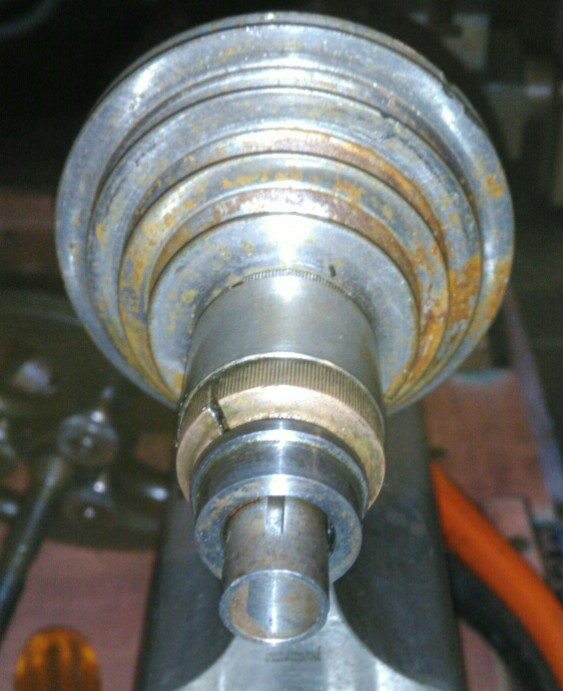

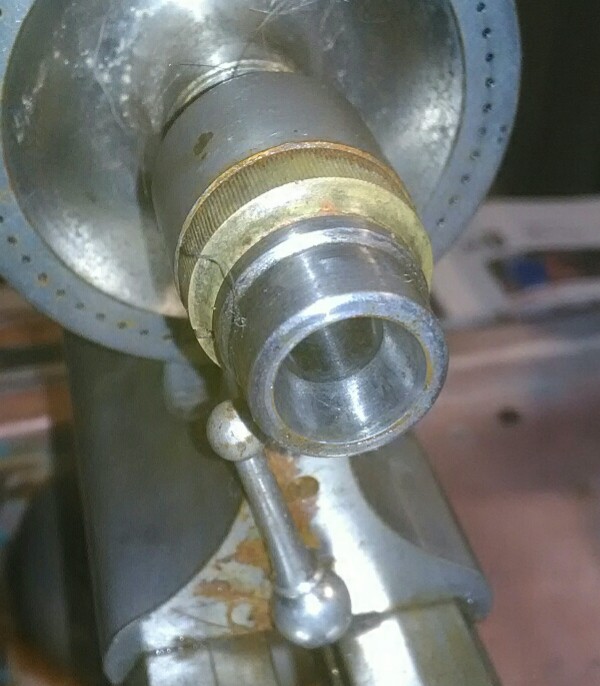

Tolto il mandrino..

Definitivamente assemblato sbagliato.

Saluti
Christian

Giro il blocco di ghisa per avere la leva segnalata di arancione dietro, mentre il perno centrale va bene?

Devi disassemblare completamente la testa.
Fai foto passo passo mentre la smonti.

Poi quando hai tutti i pezzi sciolti e puliti vediamo di riassemblarla correttamente.

Saluti
Christian

Non ho idea come si sfila il perno.. È a incastro dalla parte posteriore?

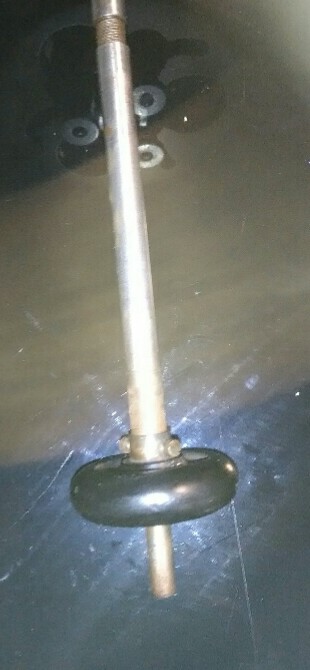

Fai per favore una foto con estratto il tirapinze come hai fatto per il mandrino.

Saluti
Christian

queste foto?
