Vincenzo, alla nostra età capita di dimenticare qualcosa, a me sta succedendo sempre più spesso pazienza

Se il piede dispettoso mi fa scendere le scale pomeriggio provo a fargli una visitina

Ciao Mario, come sempre stai facendo un nuovo capolavoro. Sarei interessato anch'io ad averne un esemplare fammi sapere poi il costo finale. Potresti farmi capire come può usarsi con le pendole?
Un forte abbraccio e complimenti
Gaetano

Ciao Gaetano
troppo buono

Per averne un esemplare non c'è problema, appena il piede dispettoso mi permetterà di andare dal fornitore di metalli prenderò un'altra barra di alluminio 10X60, ne avevo preso un metro e mezzo ma l'ho utilizzata tutta per cinque esemplari più l'estrapade per pendole, quindi ho quasi tutto tranne la base e il tondino di ottone per le manopoline esterne.

Per il costo, avevo preventivato 35 euro più la spedizione e comprende il costo del materiale più qualcosina che ho aggiunto come rimborso di punte rotte maschi rotti etc, credo comunque che sia un prezzo più che adeguato per l'attrezzo

Per quanto riguarda l'utilizzo ho fatto qualche foto, il tempo di ridimesionare e nel pomeriggio le posto

Buongiorno
come promesso ecco le foto

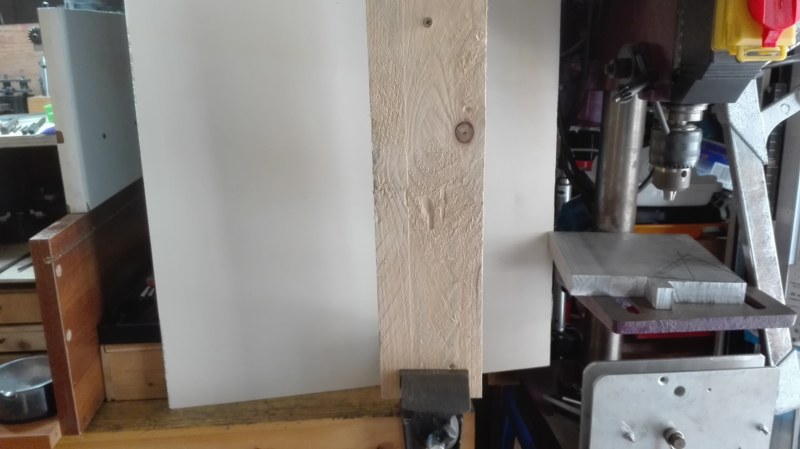

Visto che le pareti del laboratorio sono completamente occupate, ho creato una parete fittizia con una tavoletta bloccata nella morsa una vite avvitata in alto per appendere il portamovimenti

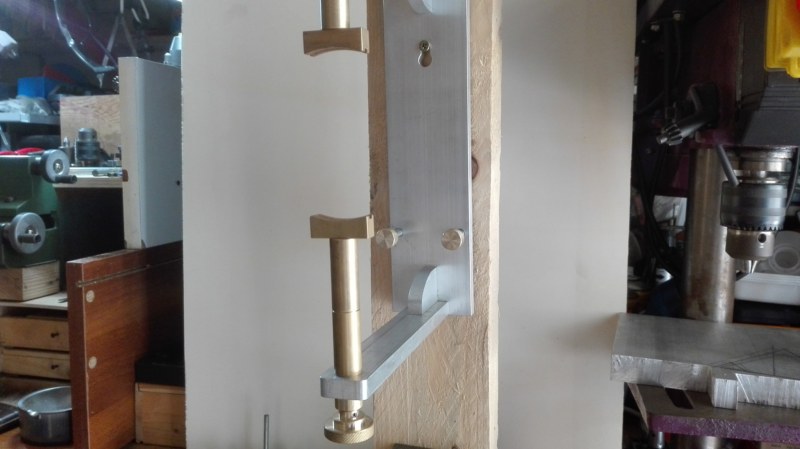

ed eccolo appeso e con la configurazione per le parigine con movimento rotondo



con le due manopoline in basso portiamo a livello il tutto.

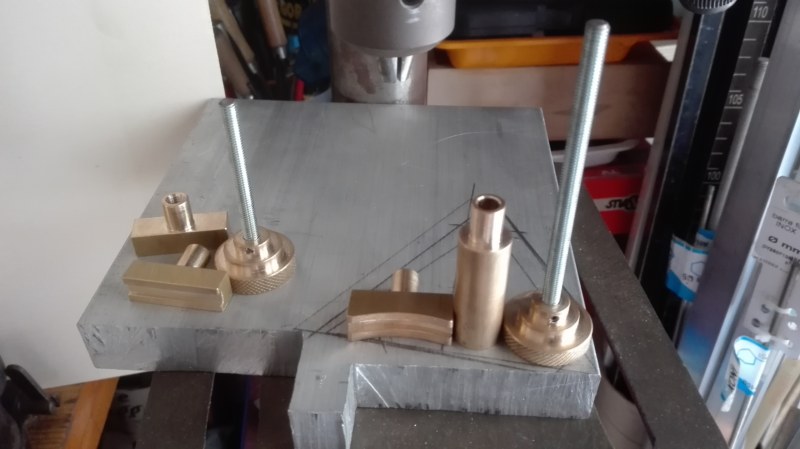

se vogliamo bloccare un movimento rettangolare (o quadrato) altezza massima cm 15,4, dobbiamo smontare il tirapinze lungo, la prolunga a cilindretto e il morsetto tondo che vediamo a destra nella foto seguente

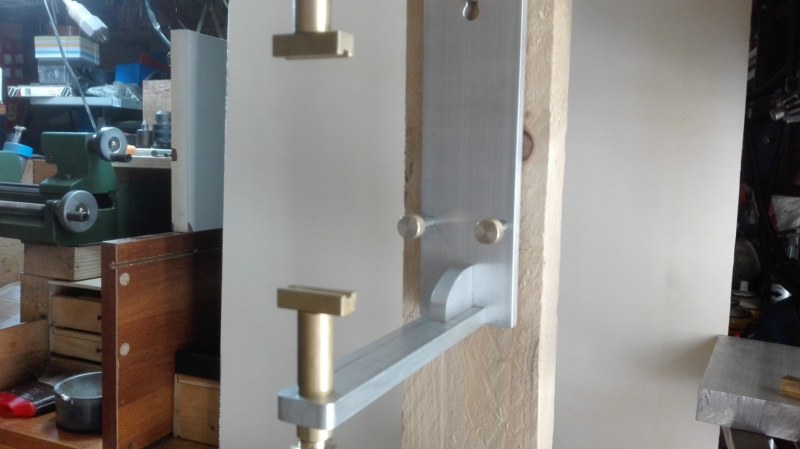

montiamo il tirapinze corto con la pinza dritta

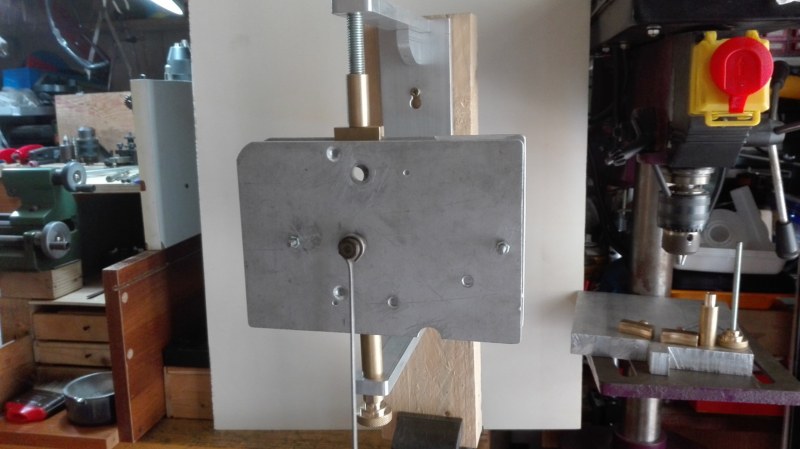

a questo punto vorrei pregarvi di fare un sforzo enorme con l'immaginazione e far finta di vedere, nella prossima foto, un movimento per pendole (non ne ho, così ne ho simulato uno al volo )

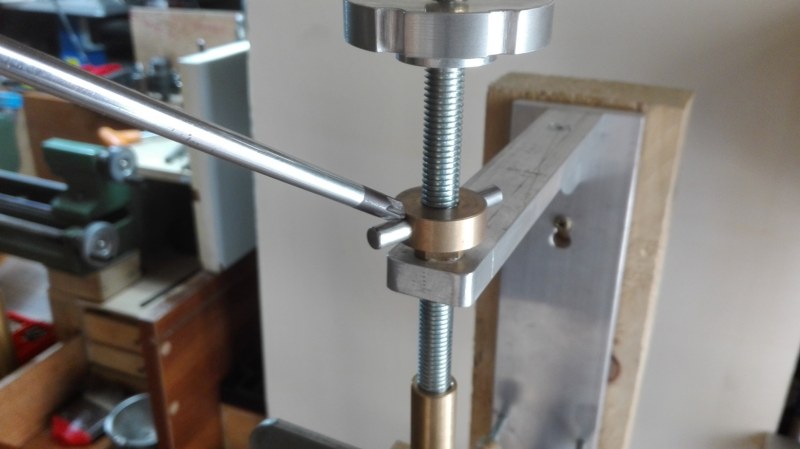

quindi con la manopola grossa andiamo a bloccare il movimento e a questo punto blocchiamo la barra filettata con la ghiera ad alette indicata dal cacciavite



a questo punto non rimane che tirare bene la pinza con la manopolina d'ottone indicata dal cacciavite per evitare rotazioni non volute (tirare anche l'altro tirapinze)



ed ecco il nostro pendolo libero di oscillare permettendoci di fare tutte le prove necessarie



Spero di essere stato utile

E una livellina integrata, sarebbe la ciliegina sulla torta

E una ragazza hawaiana con una palma in mano che ti sventola no?

Mario credo che il risultato sia ottimo anche senza ragazza.


p.s. quel negozio da tutta palermo, una volta, lo chiamavano l'asso.

Bellissimo! Aspettiamo con ansia.
Propongo di battezzarlo "Il Marven", a futura memoria. Da domani si leggeranno frasi di questo tipo: "...ho montato la platina inferiore sul marven per una visione laterale...".
Scherzo...ma mica tanto.

Tutti siamo destinati a una futura memoria, domani...inteso come remoto futuro, mica oggi.

Ognuno potrà appendere accanto al gancio uno specchio in base alla vista... nel mio caso uno specchio enorme e di quelli a ingrandimento



se ricordo bene Calico aveva preso delle livelle in Cina a 1 euro... anche se penso che una livella attaccata darà solo fastidio




Ne metterei anche due di ragazze hawaiane ma non si vogliono allontanare da me



Bella questa tua visione dell'attrezzo grazie



Mario, so bene che Fabio si riferiva a dopo i cento o duecento anni che mi sono rimasti... però confesso che un paio di sgrat sgrat li ho fatti

Grazie Mario rimango in attesa di tue nuove. Mi sono perso l'estrapade per pendole - sapresti indicarmi dove posso vederla?
Un forte abbraccio
Gaetano

Ciao Gaetano
oggi ho preparato quasi tutti i pezzi per gli altri 5 portamovimenti, credo che quando tornerete dal raduno li troverete tutti pronti.

Per quanto riguarda l'estrapade ancora non sono completi (ne sto preparando due versioni)
a pagina 8 di questo 3D puoi vedere le foto (ancora da completare)

viewtopic.php?f=81&t=38080&start=105

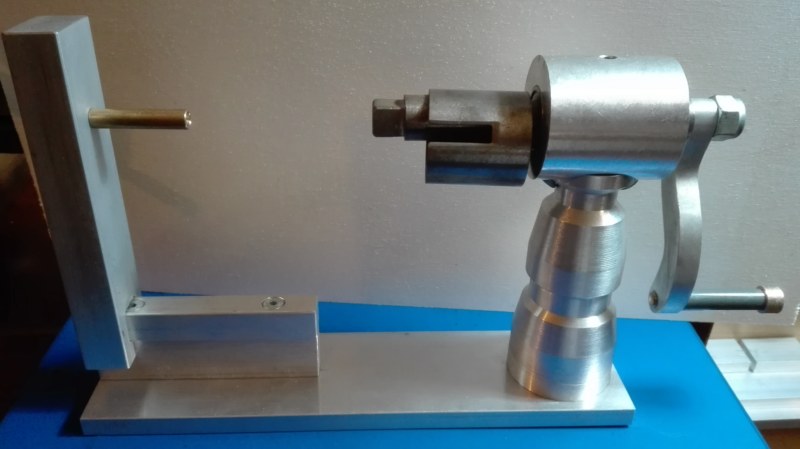

e qui lo vediamo montato sulla base

Ciao Mario, ti faccio i complimenti per la tua realizzazione.

Ho però una perplessità; durante il rimontaggio di un movimento qualsiasi, parigina o altro, normalmente, io, sistemo le ruote sulla platina inferiore e poi presento quella superiore il più possibile allineata. A questo punto afferro con la mano sinistra il movimento come se fosse un panino e con la destra e una pinzetta o con un collocatore di pivot spingo o tiro le ruote per farle entrare nelle proprie sedi (fori). La mano sx regola la forza con cui schiacciare le platine per non forzare troppo o troppo poco i pivot non ancora in sede. Questa è l'operazione principale e la più delicata del rimontaggio.

Credo che con il tuo sistema questa operazione sia fattibile solo con il movimento smontato dall'attrezzo.

Quindi andrà nuovamente piazzato per il completamento.

E' così?

Grazie

Riccardo (400 day)

Ciao Riccardo
grazie per i complimenti che fanno sempre piacere

Hai fatto una domanda alla quale non so rispondere, non ho mai visto l'interno di una parigina o di una pendola e, ormai è noto che non mi intendo di orologi...
mi limito a copiare cercando di capirne il funzionamento

La procedura che hai descritto è quella che normalmente applico quando devo rimontare un orologio, cioè porto il movimento all'altezza degli occhi etc etc mi viene da pensare che con un portamovimenti così alto e la giusta sedia (o sgabello) il movimento si trova già a livello degli occhi, ma è solo un mio pensiero, dovrei prima provare con un movimento vero, non so cosa rispondere... forse potrà farlo chi ha già lavorato con questi movimenti

In attesa della risposta di Mario (che è già arrivata ) ti dico come la penso io: da quello che ho capito, l'attrezzo sopporterebbe molto bene una semplice pressione dall'alto, anche non equilibrata dal basso. Se poi, fosse necessaria quella "presa a panino" per abbassare definitivamente la platina, questo sarebbe comunque possibile con il movimento montato.
Io non vedo l'ora di provarlo, sono stato sempre insofferente a quei portamovimenti solo da appoggio e dall'equilibrio precario.

Posso affermare tranquillamente che con i fazzoletti di rinforzo si può fare tutta la pressione che si vuole, ovvio che per svitare viti bloccate dalla ruggine è meglio farlo con movimento sul tavolo ma giusto perchè le scanalature delle griffe sono solo 2 mm quindi non possono avere una tenuta così solida (sempre mio discutibilissimo parere da inesperto)
