masterbeat

E che è?

Qualche attrezzo strano per estrazioni di denti cariati? :grin:

lio

orologiastro ha scritto:

lio ha scritto:

Ho trovato questo attrezzo su internet, anche se è destinato all'estrazione del pignone calzante, il sistema potrebbe essere utilizzato anche per l'estrazione di sfere. Mario che ne pensi?

non è un estrattorte ma serve a lanternare chausèè

Ho riportato pedissequamente quanto detto nell'inserzione del venditore, ma effettivamente è un lanternatore. :2thumbs:

lio

Marven ha scritto:

Se poi qualcuno riesce a darmi qualche misura per le fessure (freccia rossa) e per i perni (freccia gialla), andrò avanti con la terza "lampadina" 8-)

la prima e la seconda le lascio per un eventuale ripiego

Allegato:

Pinza_a [800x600].jpg

Se vuoi davvero riprodurre questa pinza sono il primo a prenotarla!

masterbeat

MacGyver ha scritto:

masterbeat1 ha scritto:

lio ha scritto:

Ho trovato questo attrezzo su internet, anche se è destinato all'estrazione del pignone calzante, il sistema potrebbe essere utilizzato anche per l'estrazione di sfere. Mario che ne pensi?

L'dea mi sembra buona, con una piccola modifica.

Per quanto riguarda il movimento simultaneo della parte esterna per regolare l'apertura delle zampe resta così comè, per l'avanzamento invece, dell'estrattore basta aggiungere un ulteriore nottolino con vite all'interno che si va a gestire dopo aver raggiunta la giusta larghezza.

Con una immagine forse mi viene più chiaro.

cut...

Che ve ne pare? ( a parte il copia ed incolla grezzo che ho fatto di fretta e furia)

Mario, sempre più complicato. :2thumbs:

P.s.non sono andato a vedere come inserire una immagine è ho fatto come mi sembrava più facile.
se non va bene, cercherò di capire come dovrei. Naturalmente se non va bene si toglie sperando che capisca come sia giusto. Di solito si capisce più facilmente :oops:

Ed infatti come hai inserito l'immagine non va affatto bene. Ti chiedo la cortesia di rimuoverla ed inserirla secondo le procedure previste, le quali sono tra l'altro semplicissime. Cerca nella sezione "Regolamenti e guide" i due tutorial che mostrano come procedere passo passo.
In caso contrario provvederemo noi a rimuoverla.
Grazie!

Con una procedura a dir poco "complessa" sono riuscito ad inserire l'immagine come da regolamento, solo che mi sono accorto che ormai nella risposta che c'è stata quotando il mio intervento si è ripetuta l'immagine con l'indirizzo che avevo messo precedentemente. Credo che tocca a "qualcuno" dei potenti a modificarla?

Scusate. Ma effettivamente la procedura è un po' "diversa" del solito. :oops:

Marven

masterbeat1 ha scritto:

E che è?

Qualche attrezzo strano per estrazioni di denti cariati? :grin:

Vincenzo, a quanto pare questa pinza è il meglio in commercio per togliere le sfere 8-)

lio ha scritto:

Marven ha scritto:

Se poi qualcuno riesce a darmi qualche misura per le fessure (freccia rossa) e per i perni (freccia gialla), andrò avanti con la terza "lampadina" 8-)

la prima e la seconda le lascio per un eventuale ripiego

Allegato:

L’allegato Pinza_a [800x600].jpg non è disponibile

Se vuoi davvero riprodurre questa pinza sono il primo a prenotarla!

No! riprodurre la pinza comporterebbe troppo lavoro e quindi troppo tempo che non ho 8-)

preferisco farne un ibrido a costruzione veloce e magari viene fuori qualcosa di buono...

per fare una prova veloce ho preso uno di quei lanternatori che mi erano venuti con il foro sbagliato ::--oppsszz

ho allargato la finestrella e se il caldo infernale e questo vento combinaguai me lo permettono procedo con il prototipo :grin:

Allegato:

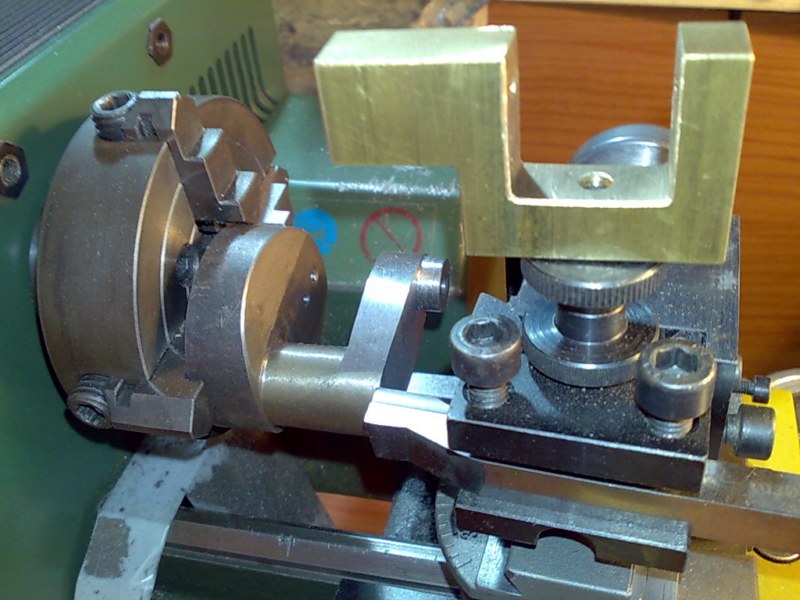

TogliSfere_A1 [800x600].jpg [ 98.03 KiB | Osservato 1476 volte ]

qui lo vediamo accanto alla punzoniera in lavorazione al tornio 8-)

MacGyver ha scritto:

Marven ha scritto:

Se poi qualcuno riesce a darmi qualche misura per le fessure (freccia rossa) e per i perni (freccia gialla), andrò avanti con la terza "lampadina" 8-)

la prima e la seconda le lascio per un eventuale ripiego

Quel "qualcuno", Mario, posso essere solo io. Avresti potuto nominarmi. :mrgreen:

Dammi il tempo di prendere qualche misura...

Mac, lo sai che non faccio mai nomi

vai tranquillo, quando hai tempo, questo è un passatempo quindi la fretta rimane fuori dalla porta...

P.S. vedrai che il nostro amico master si adegua in men che non si dica

dagli il tempo di studiare il forum...

Marven

Perchè viene fuori la stessa foto? :help:

che ho combinato? 8-)

masterbeat

Sono io che ho combinato.
Siccome non avevo per niente, anche colpa dell'esempio poco visibile, capito come inserire un immagine ne l'ho linkata da un mio sito,
Così come ho fatto effettivamente era irregolare.
Adesso ho corretto, ma siccome tu mi avevi quotato tisei portato dietro il mio link,"illegale".

Scusami se ti ho reso complice. 8-)

Marven

No, Vincenzo mi riferivo alla foto che viene fuori quotando Mac... adesso ho risolto con tutte e due le foto eliminandole 8-)

masterbeat

Meno male.
Grazie Mario. :2thumbs:

Non me lo sarei perdonato e magari, questo mi avrebbe potuto provocare una serie di problemi di socializzazione, portandomi a chiudermi in casa fino a diventare un vecchio rinco..ito che tutti avrebbero dimenticato". 8-)

Marven

masterbeat1 ha scritto:

Meno male.
Grazie Mario. :2thumbs:

Non me lo sarei perdonato e magari, questo mi avrebbe potuto provocare una serie di problemi di socializzazione, portandomi a chiudermi in casa fino a diventare un vecchio rinco..ito che tutti avrebbero dimenticato". 8-)

Grande Vincenzo :2thumbs:

Calico ha scritto:

Ma, ma, ma......vuoi dire che potrei recuperare un vecchio lucchetto della saracinesca al quale si sfila completamente il serraglio? :smile:

Dipende da quanto è grande il lucchetto... misuralo con il lanternatore 8-)

Aggiungo ancora qualche foto

Allegato:

Punzon_12 [800x600].jpg [ 66.43 KiB | Osservato 1457 volte ]

Allegato:

Punzon_13 [800x600].jpg [ 79.88 KiB | Osservato 1457 volte ]

Allegato:

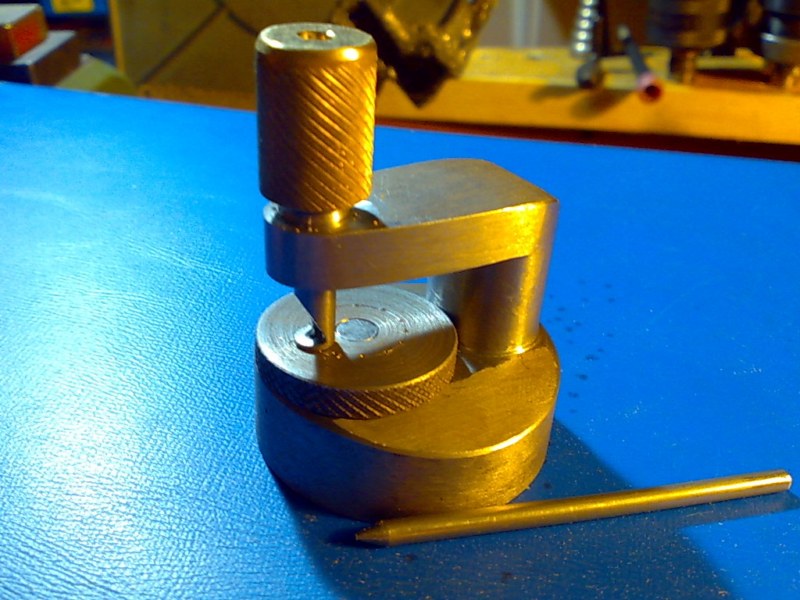

Punzon_14 [800x600].jpg [ 104.48 KiB | Osservato 1457 volte ]

Allegato:

Punzon_15 [800x600].jpg [ 95.01 KiB | Osservato 1457 volte ]

Allegato:

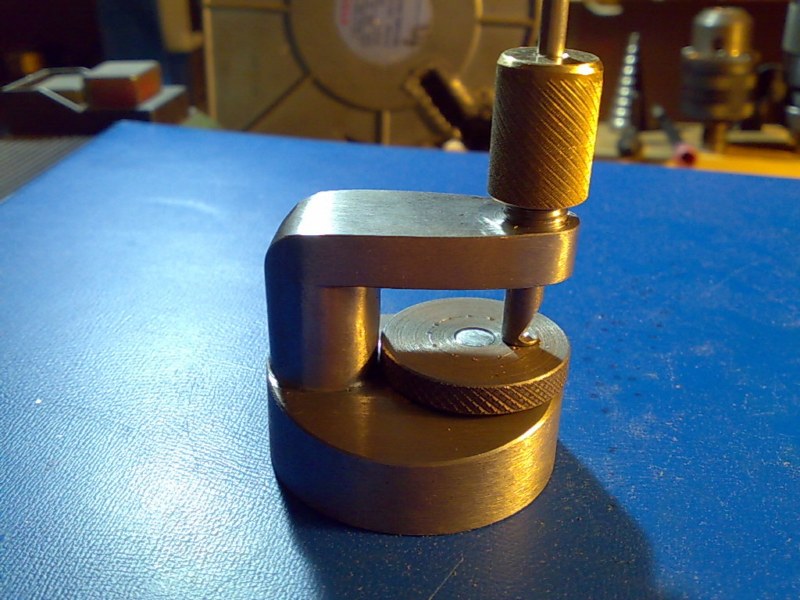

Punzon_16 [800x600].jpg [ 104.25 KiB | Osservato 1457 volte ]

Ho eliminato un po della parte superiore così ho potuto filettare per la ghiera che blocca il punzone forato, devo preparare gli altri con i fori differenti ma lo farò a mano a mano che mi serviranno 8-)

alla prossima

Marven

Grazie Paolo, gentilissimo come sempre :2thumbs:

però insisto nel dire che quelli bravi qui sono altri, e quando ammiro i loro post ::-bello

e mi

e qui approfitto per una nuova foto 8-)

Allegato:

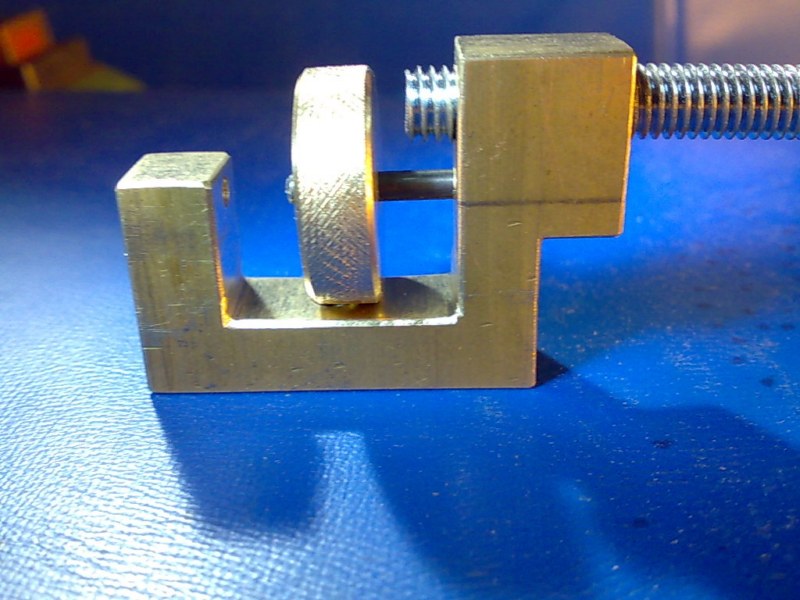

TglSfere_A2 [800x600].jpg [ 93.45 KiB | Osservato 1422 volte ]

appena inserisco il dischetto con le feritoie e i piccoli punzoncini nella ruota godronata sarà un ibrido tra la pinza presentata da MacGyver ed un estrattore 8-)

Marven

Buongiorno

forse con queste foto si capisce meglio a cosa vorrei arrivare 8-)

così mi dite cosa ne pensate, se secondo voi sto facendo i passi giusti...

Allegato:

TglSfere_A3 [800x600].jpg [ 49.86 KiB | Osservato 1408 volte ]

Allegato:

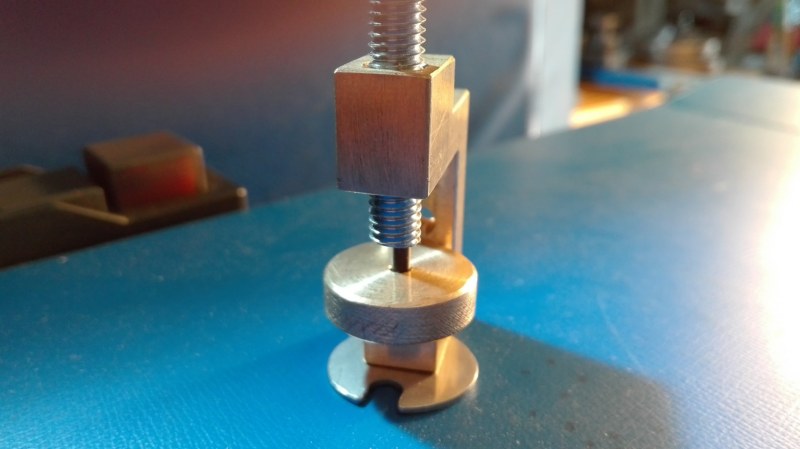

TglSfere_A4 [800x600].jpg [ 46.78 KiB | Osservato 1408 volte ]

mancano solo i perni nella ghiera godronata ed effettuare le asole nel dischetto d'acciaio

Marven

Intanto vado avanti 8-)

Allegato:

TglSfere_A5 [800x600].jpg [ 62.54 KiB | Osservato 1397 volte ]

Allegato:

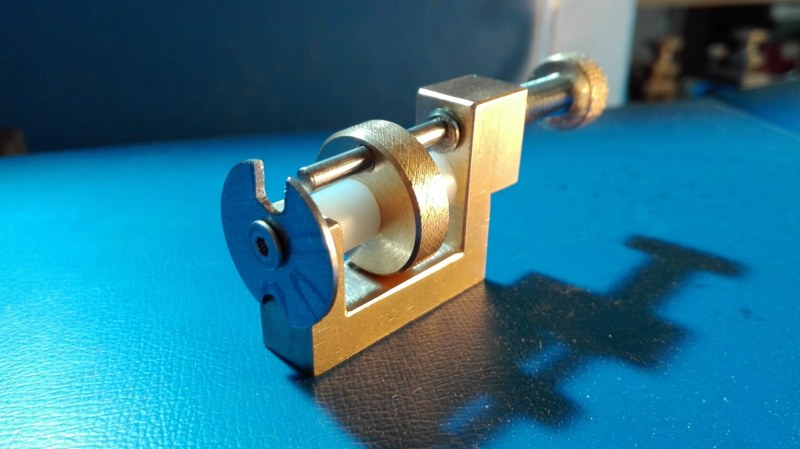

TglSfere_A6 [800x600].jpg [ 60.85 KiB | Osservato 1397 volte ]

Allegato:

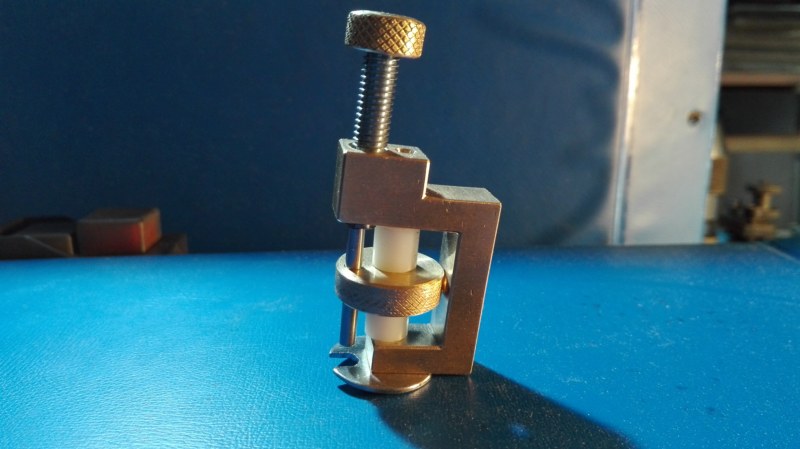

TglSfere_A7 [800x600].jpg [ 56.3 KiB | Osservato 1397 volte ]

Secondo me il prototipo è pronto anche se ancora manca qualche dettaglio 8-)

non ho dove provarlo ma credo che funzionerà bene :grin:

spero che piaccia così

Marven

DAC ha scritto:

beh, si, è evidentemente uno splendido....ehm un utilissimo, si insomma... ma che è? 8-)

vedo che le vacanze ti fanno perdere la concentrazione :smile:

sei poco attento in questi giorni 8-)

Marven ha scritto:

Grazie Paolo, gentilissimo come sempre :2thumbs:

omissis

appena inserisco il dischetto con le feritoie e i piccoli punzoncini nella ruota godronata sarà un ibrido tra la pinza presentata da MacGyver ed un estrattore 8-)

Marven

Ignazio, non solo sei stato utile ma anche precisissimo :2thumbs:

grazie per la tua disponibilità

Alla luce di queste misure dovrò aggiornare raddoppiando (quasi) le dimensioni del mio prototipo, la ruota godronata da me è 20mm così come il dischetto con le asole quindi non entrerebbero tutte... stavolta ho rimpicciolito troppo :smile:

Grazie ancora e a buon rendere :2thumbs:
