il mese scorso al mercatino di orbassano (to) avevo fatto un giro tanto per far prendere un po' di aria anche alla mogliettina ................. .
non ho mai trovato grandi occasioni , ma a volte capita qualcosa di interessante .
questa domenica infatti non avevo trovato proprio nulla anzi meno di zero ..............poi su un banchetto in una via laterale ho intravisto una specie di orologio elettrico , dal fatto che aveva una spina per la corrente . condizioni alquanto pessime , ma interessante , richiesta 50 eurini
lo analizzo un po' ma dato che non ci capisco niente sugli elettrici faccio un'offerta delle mie , adducendo le piu' svariate magagne......vere pero'.
no no no non e' possibile ! classica risposta e allora me ne vado tranquillo , dopo pochi passi mi sento richiamare e cosi' dopo un'altra trattativa alla fine me lo sono cuccato per poche decine di euro .
l'unica cosa che mi ha colpito e' stato il vetro anteriore molato , indice di un prodotto non di bassa levatura .
adesso vedremo cosa saltera' fuori , intanto spero che qualcuno sappia darmi qualche notizia del tipo di orologio si tratti . marche non ne ha .

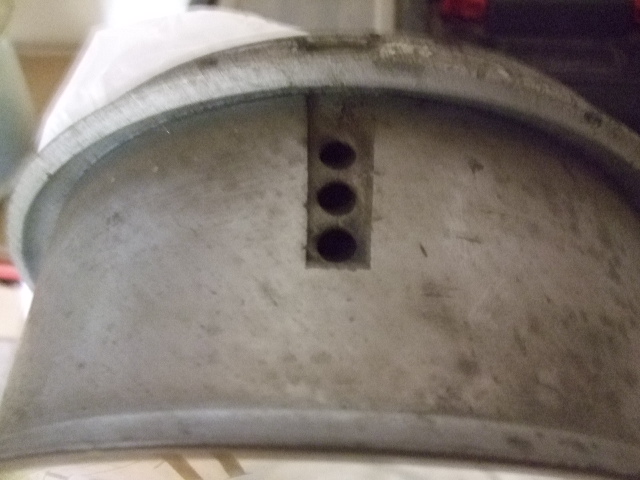

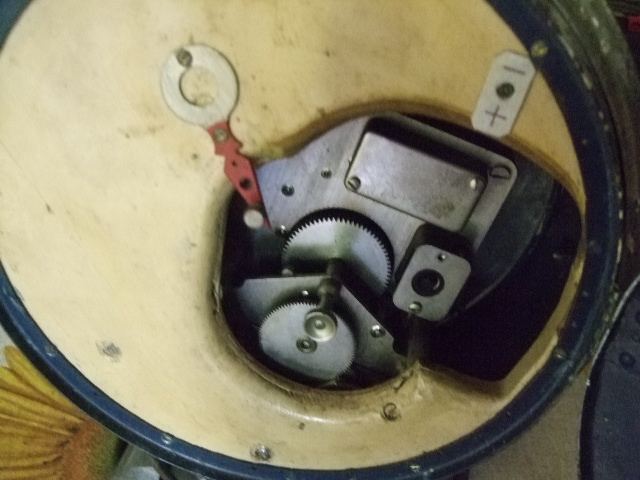

ecco alcune foto fatte in fretta prima dello smontaggio .

Esteticamente non è malvagio e confesso che mi incuriosisce ma...anche io di orologi elettrici non ho alcuna cognizione e, peraltro, confesso anche che i miei rapporti con l'elettricità sono pessimi e vado nel panico ad ogni minimo problema ! (Anche cambiare una semplice lampadina..mi mette in soggezione )
Ora, però...aspetto con curiosità gli eventuali sviluppi!

Sembra interessante. Non so dirti molto, ma potrebbe essere un orologio controllato, cioè che si muove a seguito di un impulso prodotto da un'altro orologio. Aspettiamo chi ne sa di più.

Bel colpo mi piace molto!
Domanda:
riesci a rimuovere il piccolo coperchietto a forma di saponetta con le due viti sugli angoli?
Forse c'è un bilanciere sotto...

hai ragione mat, sotto c'e' un gruppo -bilanciere . ma andiamo per ordine
oggi ho smontato tutto il gruppo del movimento , spero di non avere fatto danni , oltre a quelli esistenti .
premesso che questo tipo di orologio l'ho acquistato sopratutto per fare esperienza sui modelli elettrici . e quindi me lo voglio studiare a fondo specialmente sul sistema sia di carica che di funzionamento
intanto devo avvisarvi che e' un modello alquanto pericoloso , per il fatto che funziona a corrente 220 volt .
non ho trovato da nessuna parte un trasformatore .

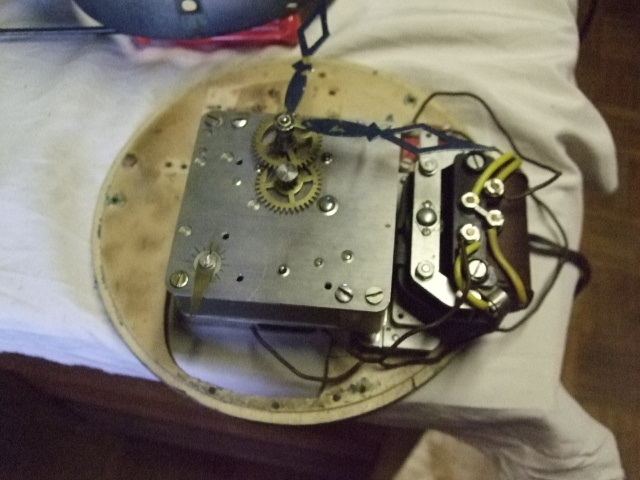

ecco la piastra di legno sulla quale e' avvitato tutto il movimento ed il motore di azionamento .

ancora prima di procedere , ho voluto capire se il gioco vale la candela , cioe' se il gruppo motore funziona e se il movimento e' completo .
parto sempre da questo presupposto ................
questo in foto e' il gruppo motore , non so esattamente che tipo sia , forse ad induzione , non so , spero che qualcuno lo sappia .

e' collegato al movimento tramite due viti e spine di posizionamento . sembra una grossa calamita con un rotore .
ho staccato tutto il gruppo e con estrema cautela provato se funzionava............................ funziona tranquillo e sopratutto silenziozissimo ................bene e questo gia' mi ha rincuorato assai..............
per spiegare meglio il motorino ecco una foto : un rosso la calamita in blu il rotore

Tranquillo anche i Solari autonomi funzionano così.
Il motorino ad induzione (multivoltaggio) tiene continuamente carica la molla del bariletto. Serve solo a quello.
La molla poi garantisce una certa autonomia in caso di black-out.

ok . grazie per le dritte . anche se penso che sia molto diverso sia dai movimenti che dai motori dei classici boselli , i quali sono molto piu' rumorosi a mio parere .
adesso procedo nelle feste ai vari smontaggi ..............vedremo..........

Ma guarda a parte lo scatto delle palette, il movimento è silenziosissimo
https://www.youtube.com/watch?v=Y4N8e9CbwmQ

Orologio molto bello bel colpo! Seguirò con piacere lo svolgersi della vicenda

l'ho sentito.................he he
vedrai che sorprese..............penso che ci vorra' l'apparecchio che usano i dottori per ascoltare il respiro sulla schiena , per sentire il rumore....... ..

Dai dai tienici informati!
Fai tante foto che sono curioso di vedere com'è fatto mentre lo smonti!
A presto,
Matteo

proseguono i lavori di smontaggio
ho aperto la scatolina che ripara il gruppo del bilanciere .
ecco come si presenta .


prima di togliere il gruppo ho dovuto scaricare la molla del bariletto , ancora carica per 1/4 circa . attraverso un cricchetto simile a quello delle parigine .
anche qui due viti con spine di posizionamento , notare che le stesse viti che bloccano il gruppo bilanciere servono per tenere anche il coperchietto attraverso una filettatura interna .

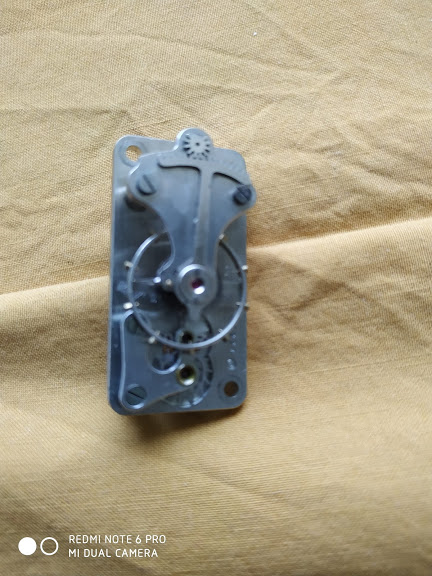

ecco il bilanciere visto da altre angolazioni



da notare anche questo pernetto con ruotina in punta che serve per la registrazione del tempo ( viene poi collegato ad una levetta )

Grazie!
Queste sono le cose che mi entusiasmano!
Un movimento molto curato nei dettagli.
Diverse soluzioni adottate sono state riprese anche in altri modelli di produzione industriale.
Complimenti anche a te per la documentazione fotografica.

La perizia ed il coraggio, vedo, non ti mancano e l'orologio presenta molti spunti interessanti (almeno per me)
Ti confesso che, io, al solo pensiero di mettere mano ad un orologio..elettrico...e per giunta che va a 220 ... avrei i sudori freddi malgrado i 36/37 gradi che tolgono il respiro!

riprendiamo la descrizione dello smontaggio

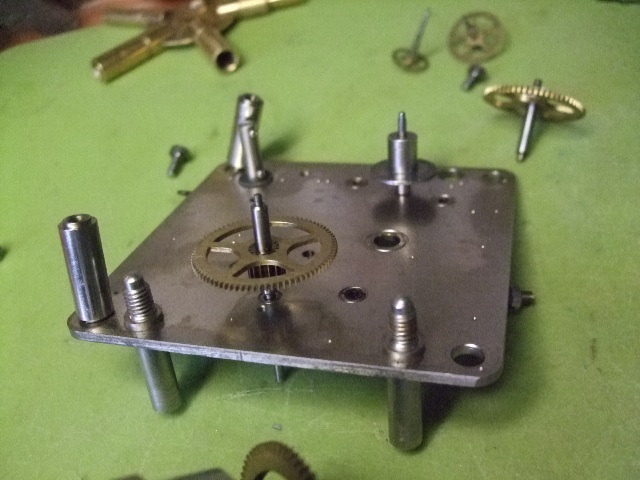

questa e' la platina anteriore , con l'asse centrale sul quale viene montato il gruppo rinvio con le lancette .
si vede anche la leva per la regolazione del tempo

una cosa molto strana e' questa regolazione , la quale viene coperta dal quadrante ed e' azionabile solo dalla parte opposta .
ecco altre foto del movimento .

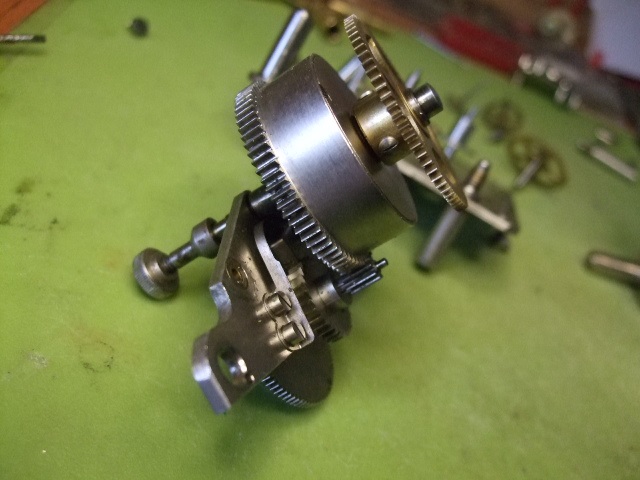

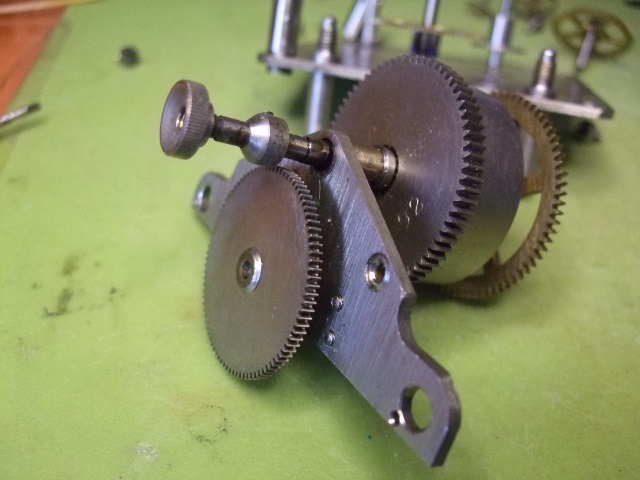

il bariletto contiene una molla simile a quello di una parigina
ci sono alcune aggiunte che andremo ad analizzare in seguito
ho fatto diverse foto del movimento montato , escluso il gruppo di carica . eccole .
