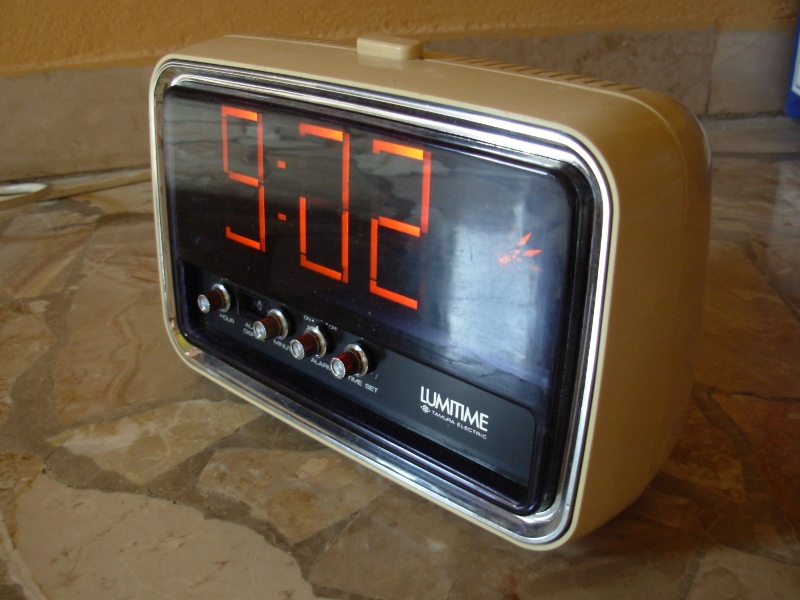

Salve a tutti, oggi ho sistemato un vecchio e spaziale orologio elettromeccanico a lettura digitale su display a sette segmenti.
Fra l'altro ho cercato nel forum ma di questo tipo di orologi non ce ne sono, per lo meno Lumitime, così ecco che nel mio piccolo aggiungo una cosa nuova
L'avevo trovato anni fa al centro raccolta differenziata, ma non lo avevo mai preso in considerazione.
C'era un problema di visualizzazione sulle cifre dei minuti.





Inizio a smontare tutto

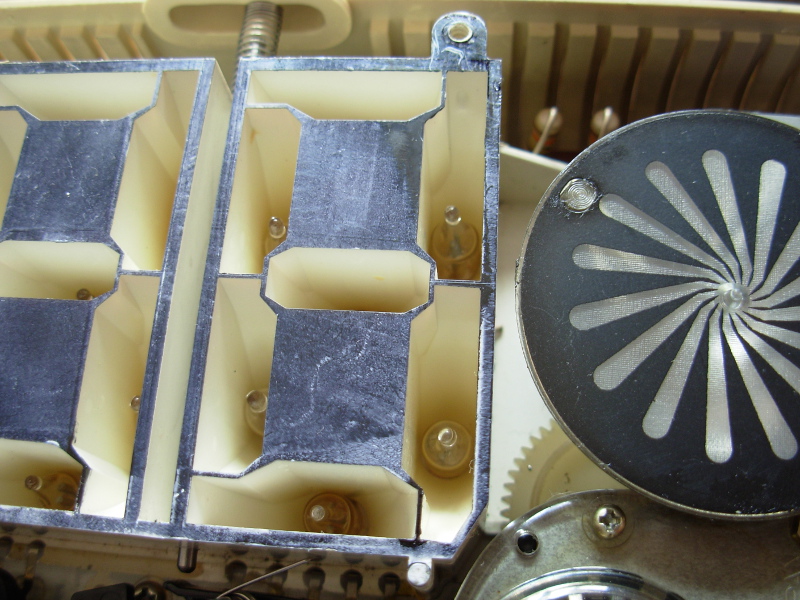

Qui un dettaglio delle lampadine al neon che compongono i segmenti del display
Si vede anche il disco dei secondi con il pallino-lancetta e il disegno che girando interagisce con il disegno sul plexiglass fisso e genera un'animazione.

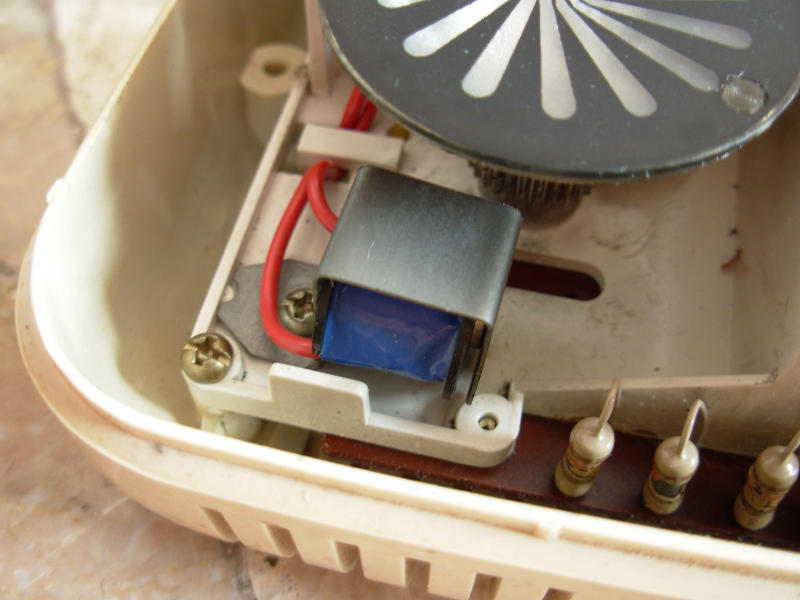

La "suoneria" invece è agghiacciante... una lamella che vibra azionata da un'elettrocalamita.
Il peggior modo di svegliarsi, secondo me



Ad ogni modo il problema è lì sui contatti striscianti del disco combinatore dei minuti.
L'usura ha consumato la parte terminale ripiegata, cosicché un settaggio all'indietro ha piegato una lamella di contatto



Qui si vede meglio:



Anche le lamelle inferiori della stessa ruota non se la passano meglio...



L'idea sarebbe quella di recuperare delle lamelle sane da qualche altro dispositivo e saldarle ai monconi di quelle consumate, o crearle a partire da un lamierino sottilissimo, però per il momento mi sono accontentato di raddrizzare quella storta e di limitarmi alla regolazione dell'ora in avanti per evitare di piegare nuovamente le lamelle consumate.
C'è anche un altro problema, cioè che le ruote sembrano inserite a pressione sull'albero, quindi per sfilarle rischio di romperle... quindi per il momento finché funziona lo lascio così, poi quando il problema si ripresenterà, non avendo nulla da perdere proverò a sfilare le ruote dagli alberi con molta cautela.





Questo è il treno di ingranaggi codificatori, una ruota per le ore (a sx), una per le decine di minuti e una per le unità di minuti, quella più consumata:



Dopo una pulita e una lubrificata è tornato a funzionare.

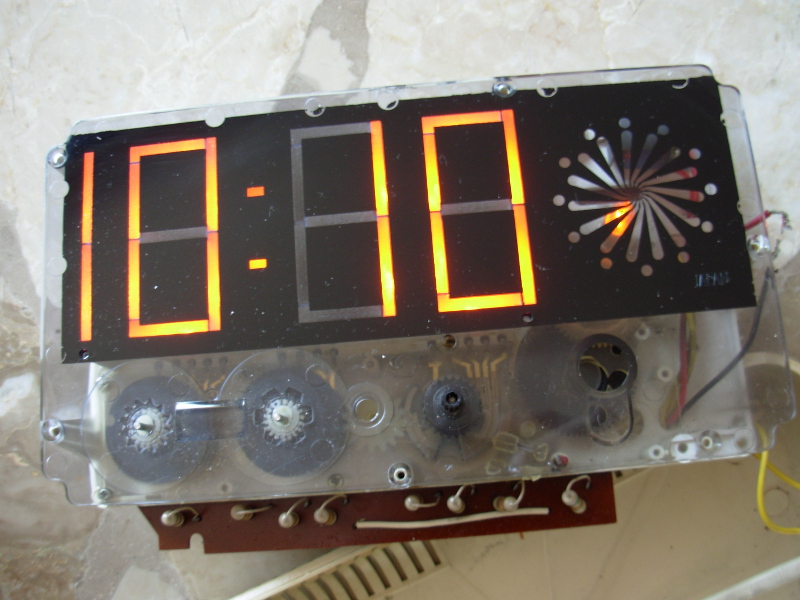

Un po' di attenzione è necessaria per mettere in fase le ruote fra loro, ma alla fine ecco un'ora leggibile



Ora lo tengo d'occhio, poi in futuro se e quando il problema si ripresenterà e quando troverò delle lamelle adatte rifarò i contatti come si deve, con la curva giusta all'estremità.

Ciao!!

Che dire?

E' UNO SPETTACOLO!!!!!!!!!!!!!!!

Quando sarà il momento, i contatti striscianti li potrai rifare con dell'orpella (lastra di piccolissimo spessore) di bronzo fosforoso dello stesso spessore degli originali.

UN SALUTO

Grazie
Non sapevo di questa orpella... buono a sapersi, grazie!!

Ciao!

Mi piace!

per me è un pezzo fantastico !

Ehilà,
ne avevo trovato uno qualche anno fa, di marca diversa (Jaz),ma fatto uguale:
viewtopic.php?f=101&t=16082&p=160806

nel mio esemplare mi basta, una volta l' anno, pulire i contatti con l' apposito spray.

Ah, sì, bello. Stessa meccanica ma estetica diversa.
Fra l'altro sia il tuo "Jaz" che il mio "Lumitime" credo siano solo nomi commerciali, il produttore è un tal Tamura Electric company giapponese e il modello del mio è kt-1ae

Ma quindi non è vero che i fiorentini odiano i pisani!

La guerra con i Pisani si è conclusa nel 1401, credo che 613 anni bastino per sedimentare e passare oltre...
