Qualcuno può aiutarmi?
Autore Messaggio
MessaggioInviato: sabato 2 febbraio 2019, 11:42
Non connesso
Forumista
Forumista

Iscritto il: domenica 12 dicembre 2010, 21:04
Messaggi: 100
Località: Dalmine Bergamo
Buongiorno
Da tempo ho questo orologio da esterno di un negozio di orologeria che,se collegato alla corrente 220V, ha le sfere che girano in continuazione.
Ho fatto delle indagini per capire il problema e mi è stato detto che per farlo funzionare in modo corretto dovrei inserire una scheda pilota della quale non ho niente.
Chiedo a questo punto se qualcuno mi può aiutare a reperire questa benedetta scheda
Giusto per capire di che orologio si tratta allego alcune foto dello stesso.
Grazie per l'attenzione
kestol °°coàest°
Allegato:
1.jpg [ 178.45 KiB | Osservato 662 volte ]

Allegato:
3.jpg [ 85 KiB | Osservato 662 volte ]
]
Allegato:
4.jpg [ 108.13 KiB | Osservato 662 volte ]


Allegati:
2.jpg [ 234.04 KiB | Osservato 662 volte ]
Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: sabato 2 febbraio 2019, 12:15
Non connesso
Nuovo Iscritto
Nuovo Iscritto

Iscritto il: venerdì 16 marzo 2018, 11:31
Messaggi: 87
Provincia: pr
Aspetta il parere di persone competenti in materia . Da esperto di elettronica ti posso vivamente consigliare di non alimentarlo a 220v la bobina se non è già bruciata ha già sofferto parecchio.


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: sabato 2 febbraio 2019, 12:40
Non connesso
Forumista
Forumista

Iscritto il: domenica 12 dicembre 2010, 21:04
Messaggi: 100
Località: Dalmine Bergamo
ho solo fatto una breve prova.
non tocco più niente senza dei consigli


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: sabato 2 febbraio 2019, 15:06
Non connesso
Nuovo Iscritto
Nuovo Iscritto

Iscritto il: venerdì 16 marzo 2018, 11:31
Messaggi: 87
Provincia: pr
bisognerebbe capire cosa contiene la scatola metallica. Il meccanismo visibile è sicuramente comandato da una scheda pilota con impulsi a polarità invertita. Ma a quanti volt ? 12-24-60 ? con che cadenza ? 30 secondi o 1 minuto ?


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: sabato 2 febbraio 2019, 16:49
Non connesso
Forumista
Forumista

Iscritto il: domenica 12 dicembre 2010, 21:04
Messaggi: 100
Località: Dalmine Bergamo

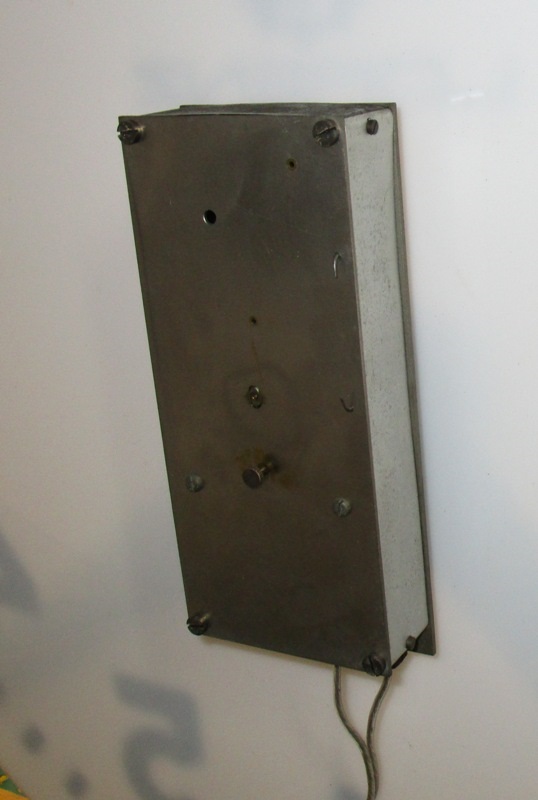

il meccanismo rettangolare è simile a quello rotondo ma senza marca.
ciao Kestol
appena posso metto foto


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: sabato 2 febbraio 2019, 20:29
Non connesso
Moderatore
Moderatore

Iscritto il: sabato 3 ottobre 2009, 1:39
Messaggi: 1076
Località: Crema (CR)
Provincia: CR
Fai la solita prova con una batteria o un alimentatore 12v corrente continua.
Lo alimenti per 1 secondo poi stacchi, inverti la polarità, ridai corrente e così via.
Dovrebbe avanzare passo passo se non hai già bruciato la bobina.

P.s.
Ma perchè poi vi ostinate a provarli subito con la 220v alternata di casa se non sapete il
reale voltaggio di funzionamento? (Nulla di personale. Capita sovente purtroppo...)

_________________
Homo faber fortunae suae


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: sabato 2 febbraio 2019, 23:42
Non connesso
Amministratore
Amministratore
Avatar utente

Iscritto il: mercoledì 28 giugno 2006, 22:58
Messaggi: 26814
Località: Torino
Provincia: TO

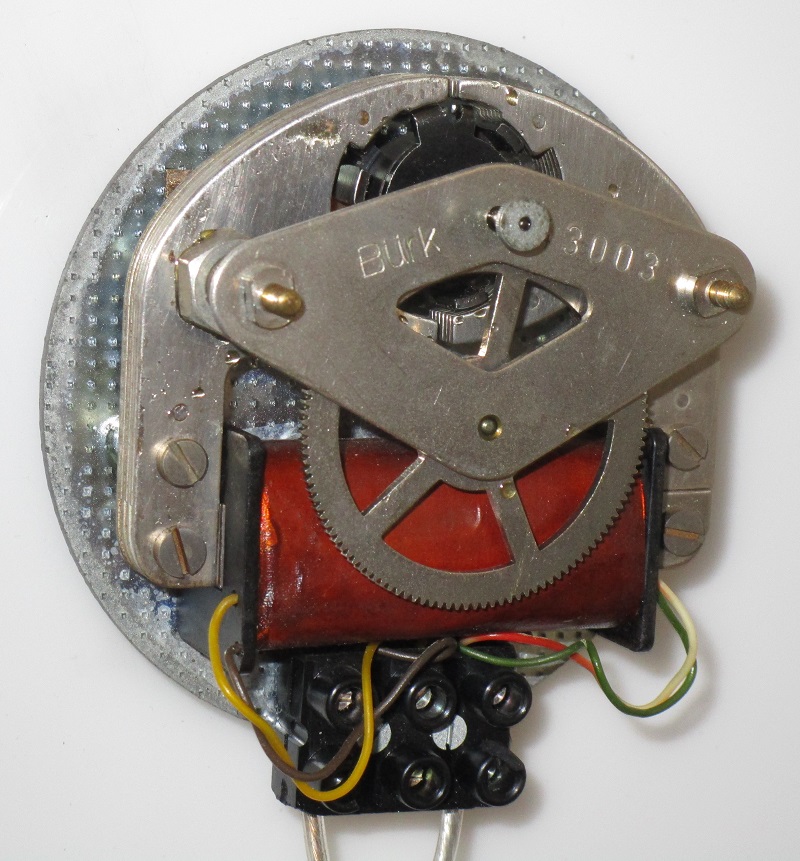

Conosco molto poco gli orologi industriali, conosco solo la marca incisa nel movimento, la BURK
Puoi aprire la scatola per vedere cosa c'è dentro? In questo modo abbiamo un idea di cosa può pilotare il meccanismo.
Alimentando a 220Vac e gira, probabilmente la bobina non era a 24Vac o peggio a 12V altrimenti avrebbe fumato subito.
Ciaoo
Fabry

_________________
Immagine
La più alta forma di coraggio è il coraggio di creare..


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 0:25
Non connesso
Moderatore
Moderatore

Iscritto il: sabato 3 ottobre 2009, 1:39
Messaggi: 1076
Località: Crema (CR)
Provincia: CR
In genere io suggerisco di cominciare ad alimentare a 12v cc questo tipo di orologi in via precauzionale per poi eventualmente salire.
Quasi sempre sono a 24v ad inversione di polarità ma non mancano orologi secondari realizzati ad hoc per le ferrovie francesi a 6v.
Esistono poi impianti industriali di notevole estensione a 48v e 60v specialmente in Germania.
I casi di bobine Solari Udine da 24V alimentate a 220V sono piuttosto frequenti.
Il venditore spesso scrive: orologio non funzionante, allacciato alla linea di rete emette un ronzio...

_________________
Homo faber fortunae suae


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 10:21
Non connesso
Forumista
Forumista

Iscritto il: domenica 12 dicembre 2010, 21:04
Messaggi: 100
Località: Dalmine Bergamo
esatto alimentato a 220 v emetteva un ronzio ma aiutato le lancette a girare sono partite a velocità (10 sec.un giro ora)


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 12:46
Non connesso
Moderatore
Moderatore

Iscritto il: sabato 3 ottobre 2009, 1:39
Messaggi: 1076
Località: Crema (CR)
Provincia: CR
L'hai trasformato in un motore a corrente alternata che per avanzare utilizza l'inversione di polarità della 220v a 50hz!
Se è come penso hai corso un bel rischio.
Hai un multimetro (tester) per verificare la continuità delle bobine?

_________________
Homo faber fortunae suae


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 14:04
Non connesso
Forumista
Forumista

Iscritto il: domenica 12 dicembre 2010, 21:04
Messaggi: 100
Località: Dalmine Bergamo
in settimana con l'aiuto di mio fratello facciamo le prove che mi consigli poi scrivo i risultati


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 22:35
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: domenica 14 novembre 2010, 15:09
Messaggi: 5020
Località: Bergamo
Ciao ti trovo un mio post dove ho mostrato un orologio simile al tuo con lo stesso problema


Arrivo Paolo :2thumbs:

_________________
Non importa quanto vai piano l'importante è che non ti fermi
Paolo


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 22:42
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: domenica 14 novembre 2010, 15:09
Messaggi: 5020
Località: Bergamo
Eccolo viewtopic.php?f=101&t=24254&start=15

Ciao buon lavoro

_________________
Non importa quanto vai piano l'importante è che non ti fermi
Paolo


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 22:56
Non connesso
Forumista
Forumista

Iscritto il: domenica 12 dicembre 2010, 21:04
Messaggi: 100
Località: Dalmine Bergamo
grazie Paolo passo a trovarti


Top
 Profilo


Re: Qualcuno può aiutarmi?
MessaggioInviato: domenica 3 febbraio 2019, 23:05
Non connesso
Moderatore
Moderatore
Avatar utente

Iscritto il: domenica 14 novembre 2010, 15:09
Messaggi: 5020
Località: Bergamo
Ti aspetto
Comunque se qualcun’altro fosse interessato io l’ho acquistata qui

http://www.nebenuhrsteuerung.de/Preise.htm

Ciao :2thumbs: :2thumbs:
