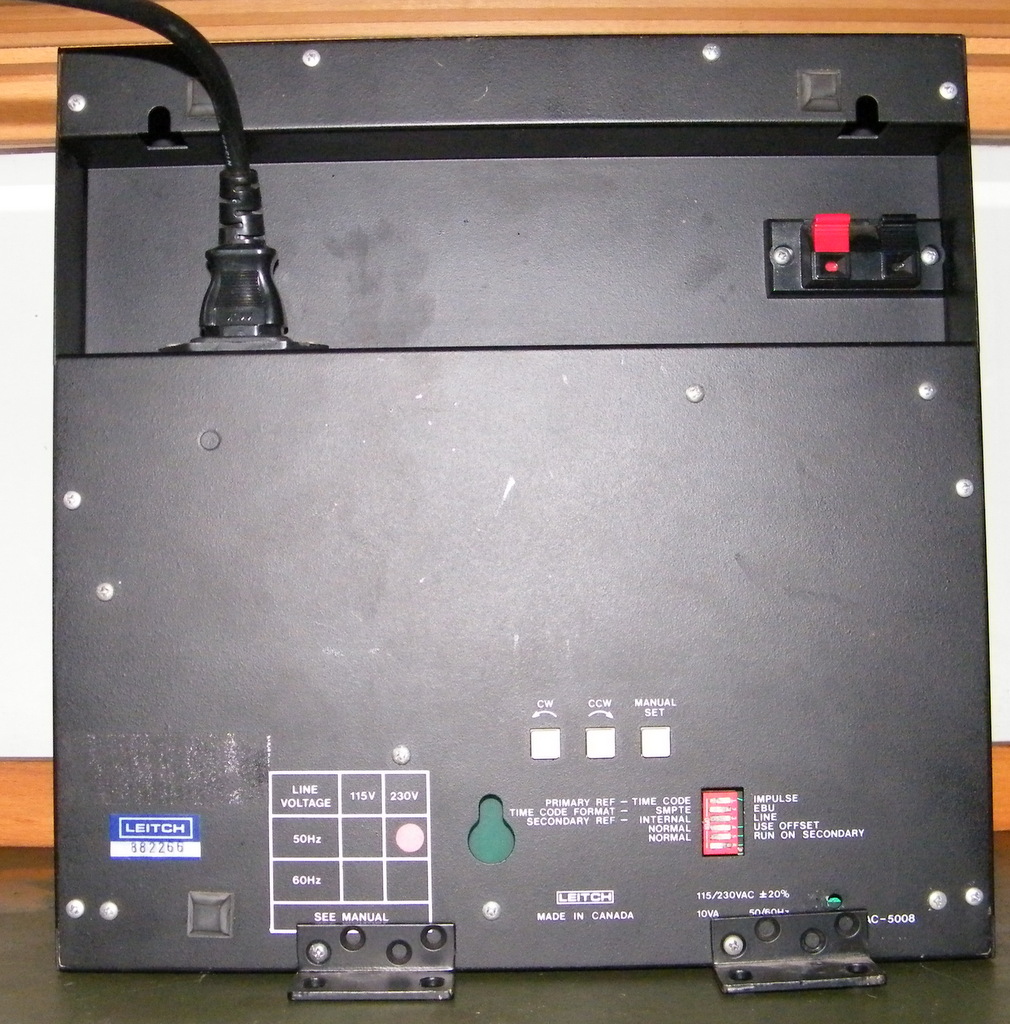

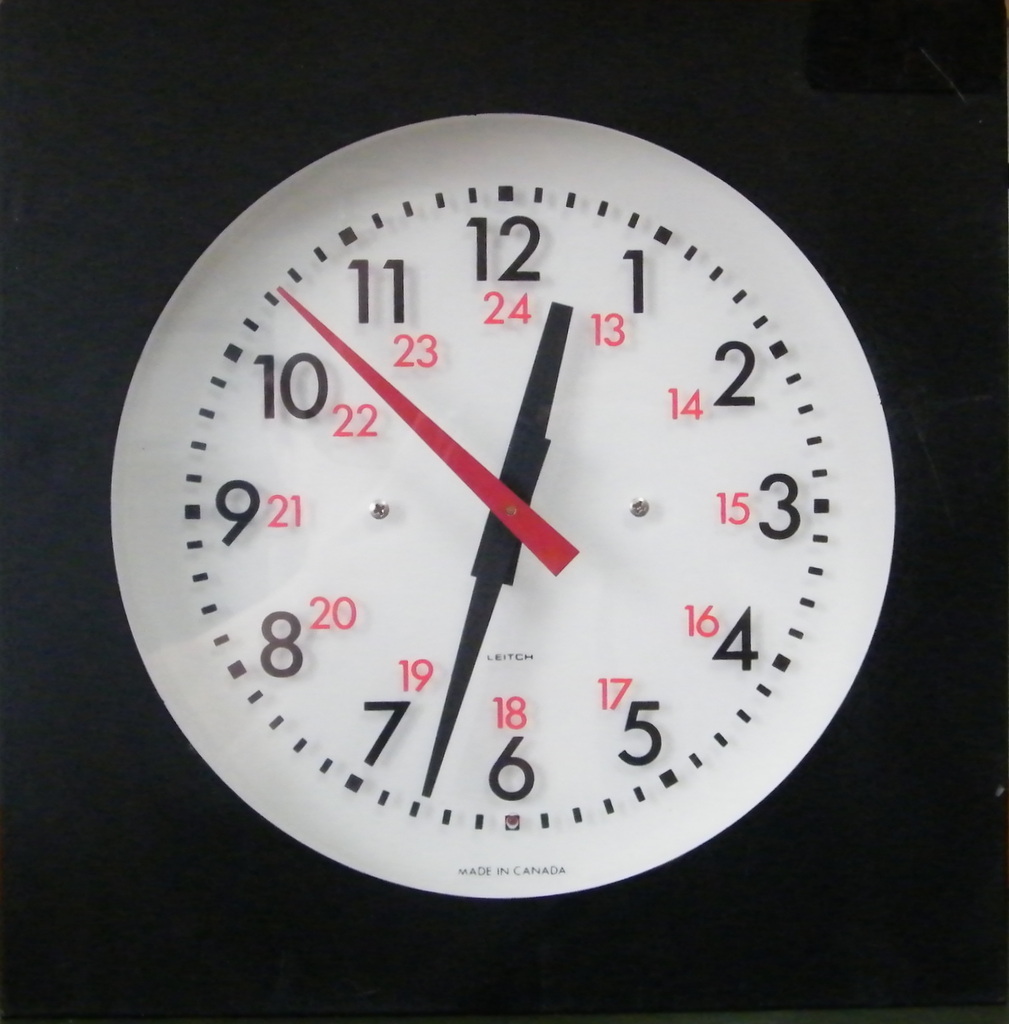

Orologio da parete LEITCH DAC-5008 un po' insolito che fa' uno strano rumore quando si inserisce la spina e le lancette si muovono appena.

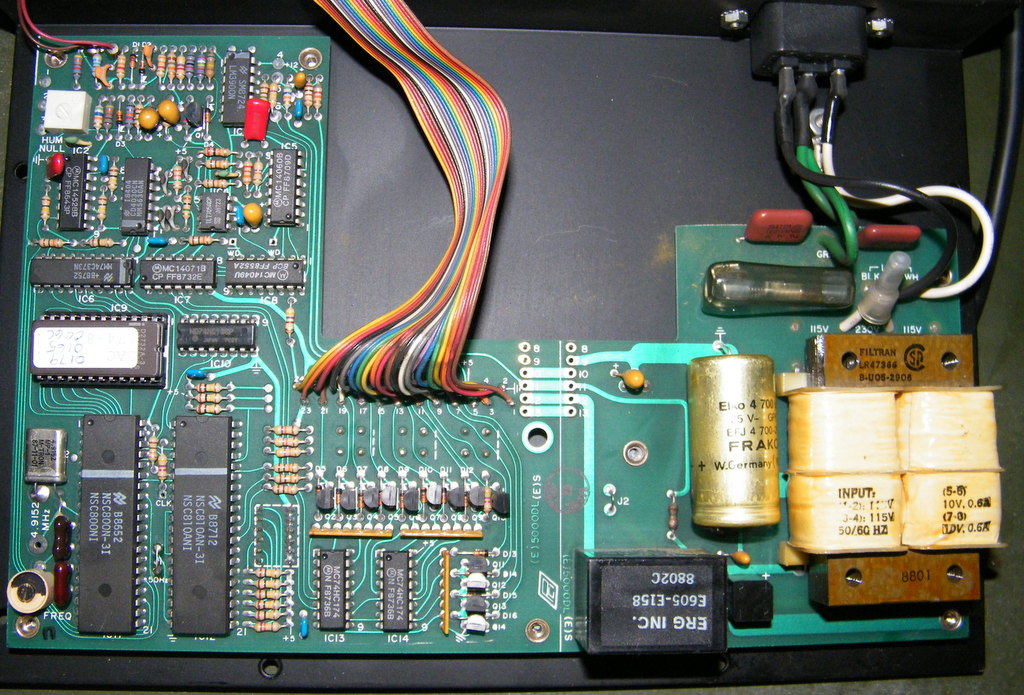

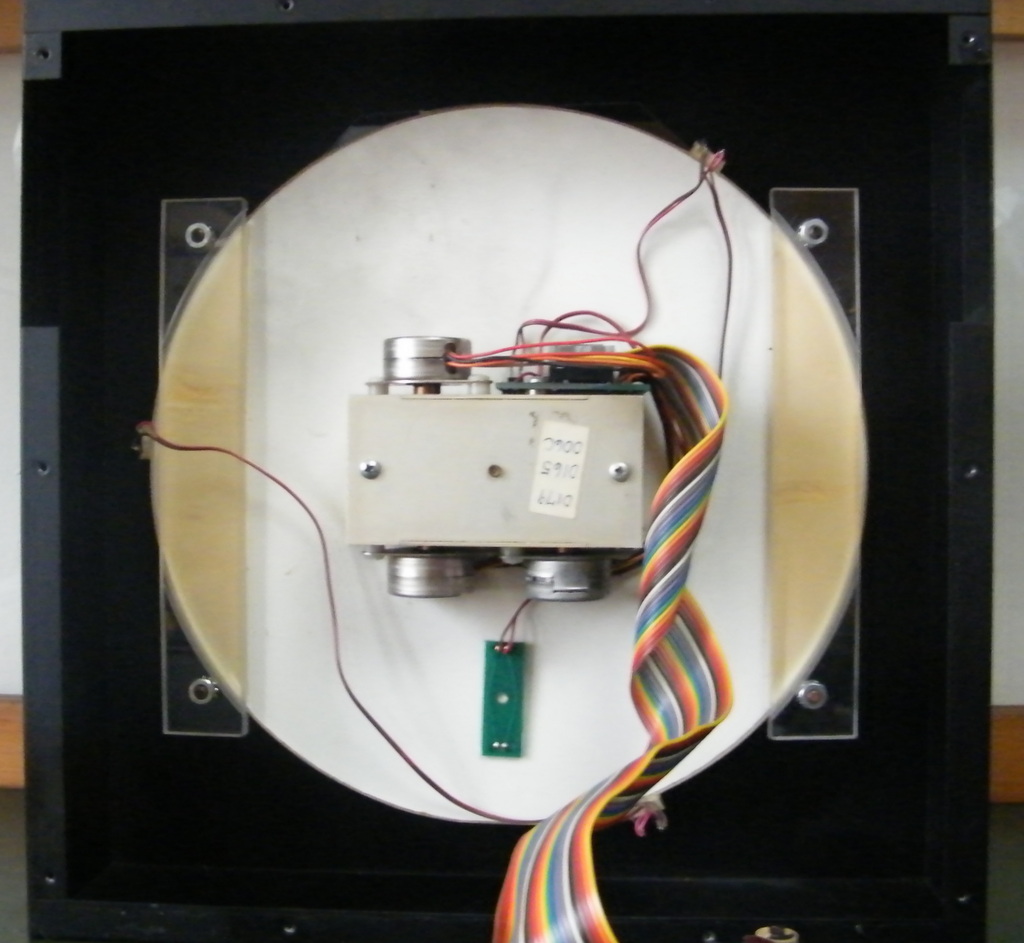

Aperto l'orologio si presenta con una circuiteria complessa e addirittura tre motori passopasso.
Una volta levato il coperchietto degli ingranaggi provo a far girare manualmente una ruota, ma sforza parecchio e i motorini sono tiepidi

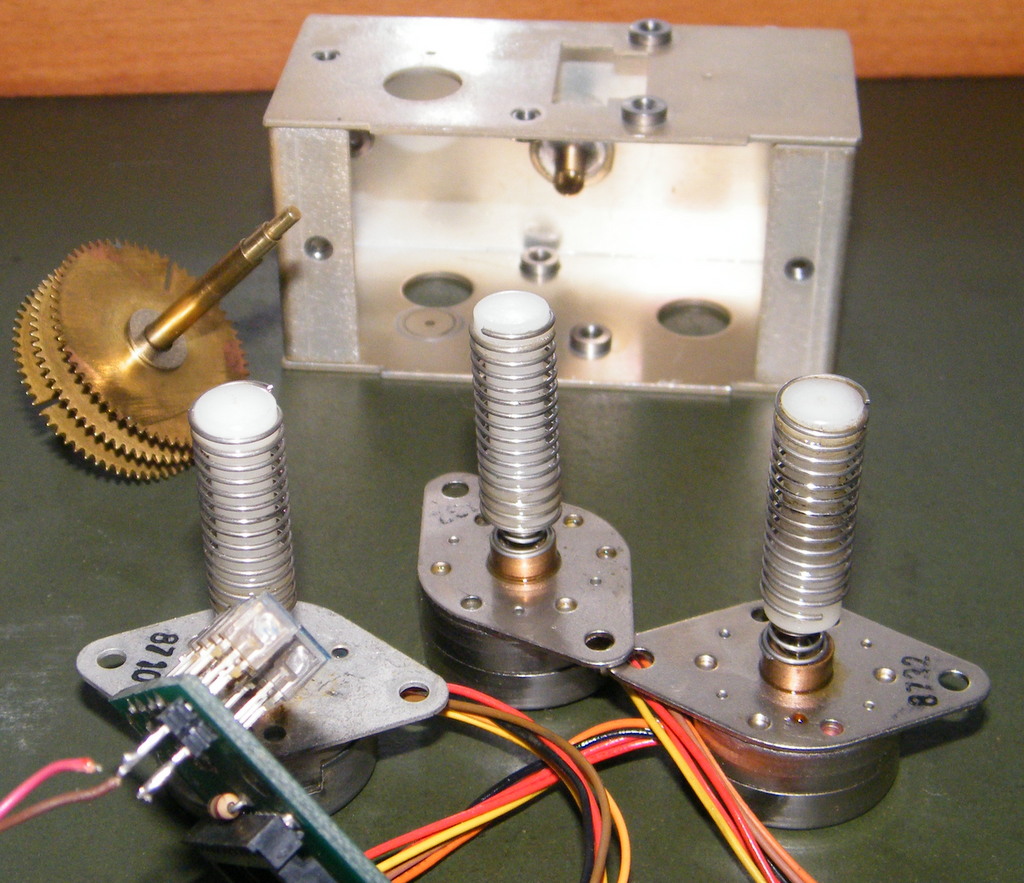

Dopo aver smontato gli ingranaggi si sente che sono bloccati.
Questo è dovuto probabilmente a attack usato per fissare le lancette.
Per adesso desisto sperando di riuscirci essendo tutto bloccato.
Qualcuno ha qualche documentazione in quanto su internet c'è pochissimo?

Ecco qua a riprendere l'avanzamento della riparazione .

Con non poca difficolta' scaldando e sforzando un po' si è riusciti a liberare i perni con le ruote




Le lancette sono tenute in posizione da oring incollate sulle stesse.

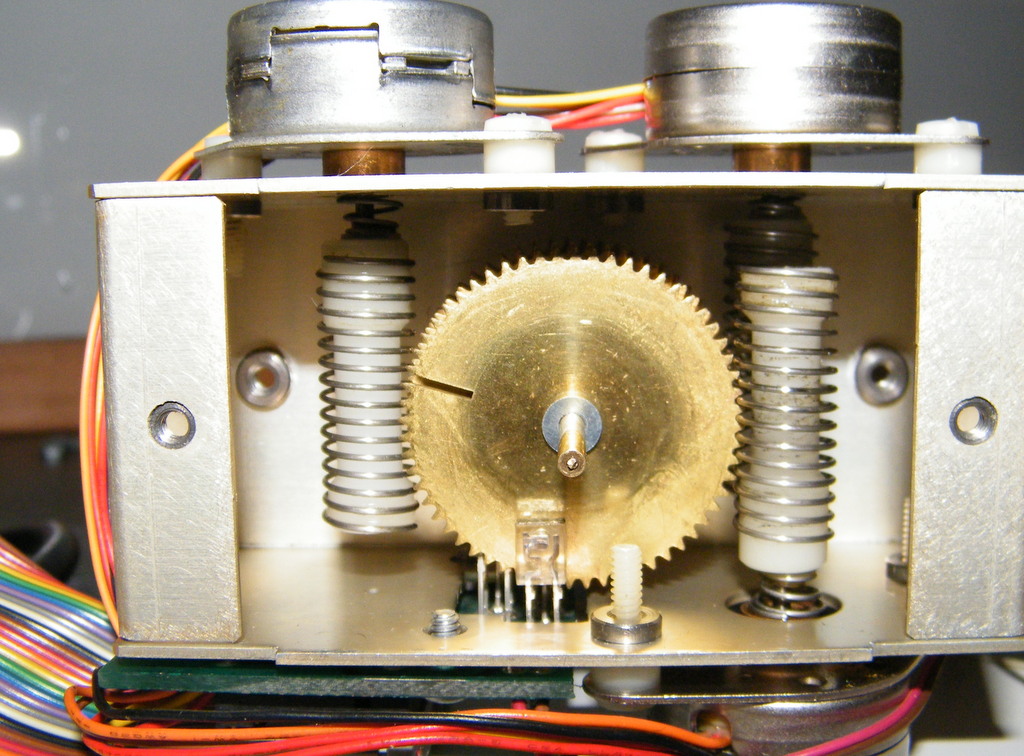

La vite senza fine è formate da una molla fissata alle estremita'

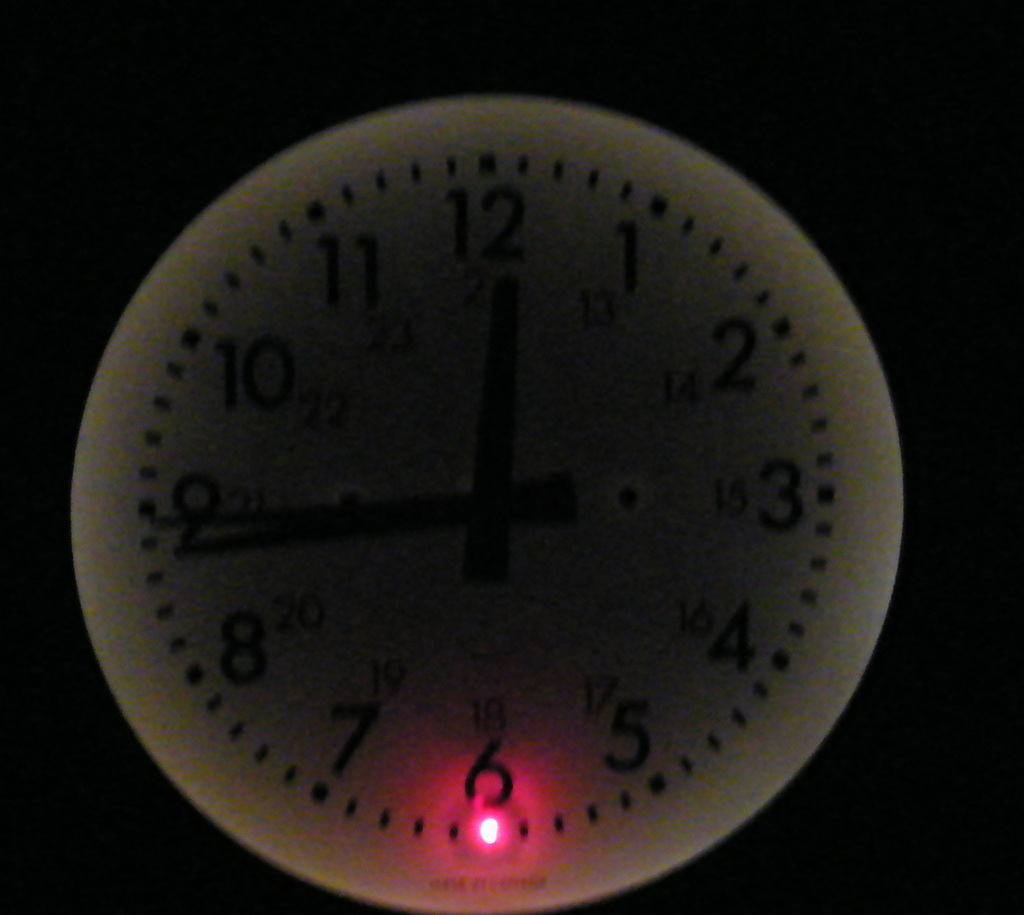

Attorno al quadrante sono posizionate tre lampadine credo al neon per la visione notturna



Inserita la spina tutto ha preso a funzionare regolarmente.

L'orologio mi piace,

devo anche complimentarmi con chi lo ha progettato, la soluzione della molla, seppur non molto elegante ha certamente ridotto i costi di produzione.
E se non intrpreto male funge pure da "frizione".

saluti
Christian

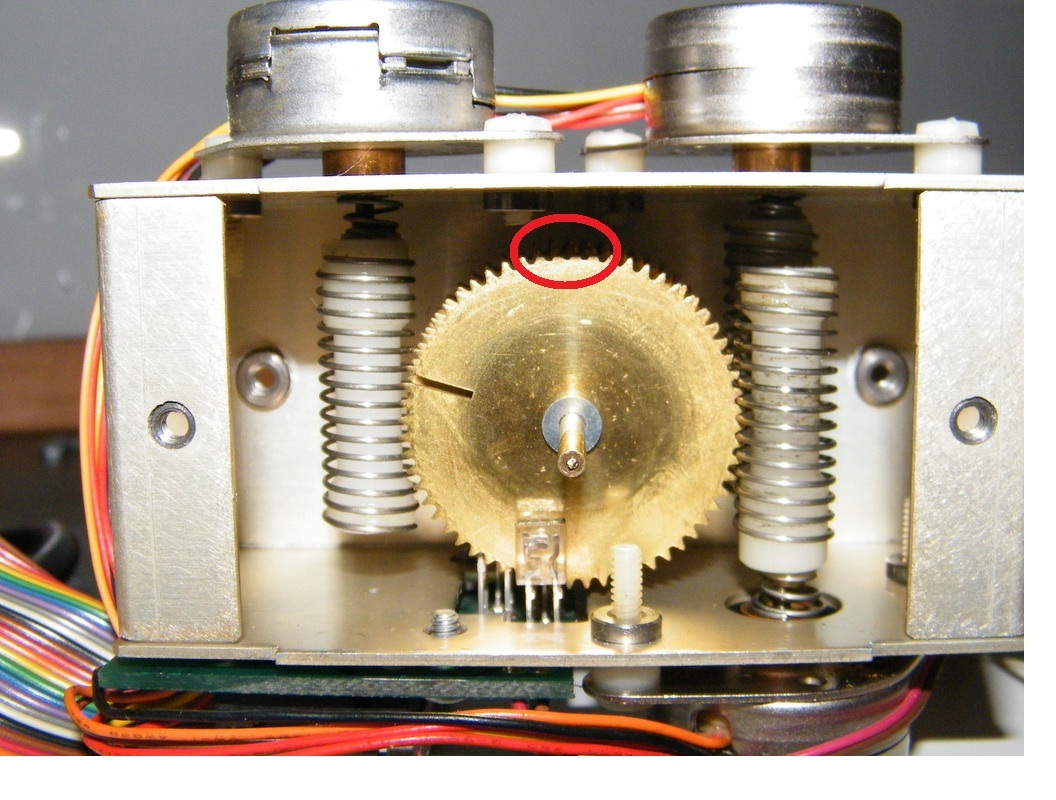

Scusa e l'effetto della foto vedo che mancano quattro denti?

sono in ombra.....

E' l'effetto del flash i denti sono tutti interi .
Quando era tutto bloccato le molle si allargano quel tanto che basta a far passare il dente quando dava l'impulso il motore.
