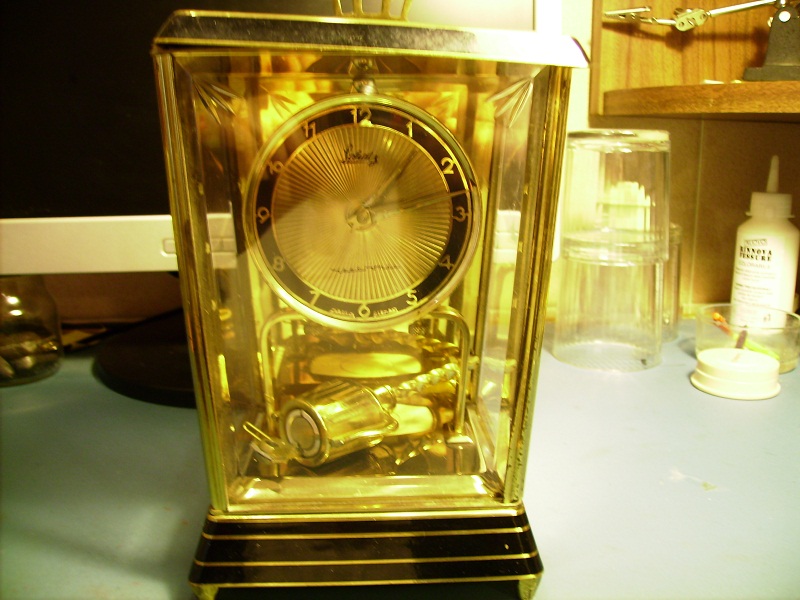

Sono recentemente entrato in possesso di questo esemplare, che mi interessava da tempo:
SHATZ TMS del 1960.



Si tratta di un orologio in cui il pendolo è azionato da un sistema elettronico semplificato con l'utilizzo di un solo transistor. (Abbastanza simile al Kundo elettronico di cui si è gia parlato sul forum)

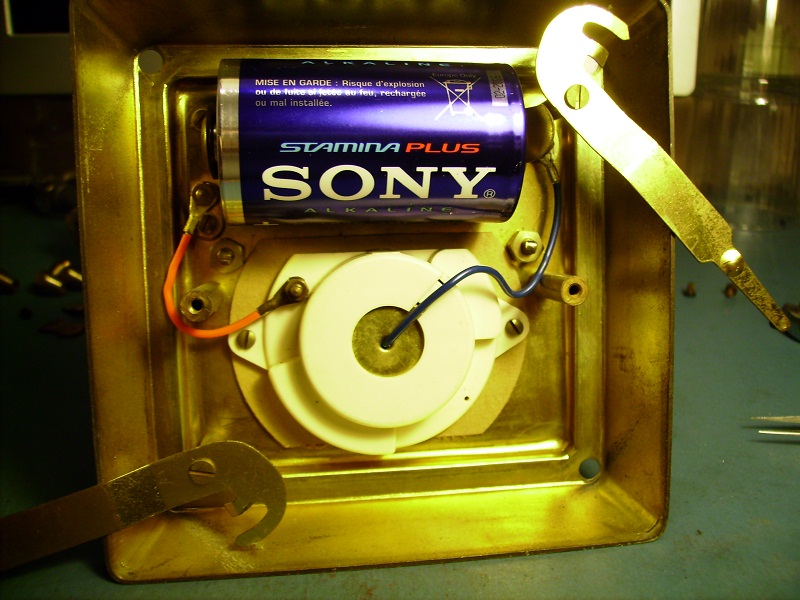

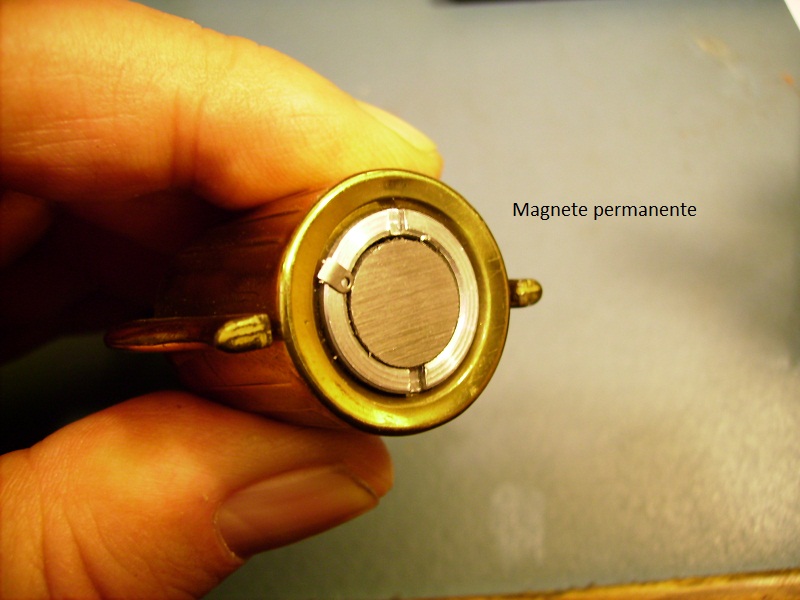

In pratica il pendolo è munito, nella parte inferiore, di un magnete permanente che oscilla in prossimità si due bobine poste nella base dell'orologio.











Lo schema di collegamento è quello che segue (recuperato sulla rete con altre informazioni):



Con le mie scarse nozioni di elettronica cerco di interpretare il fuzionamento:
Il magnete permanente del pendolo, oscillando in prossimità della bobina centrale (trigger coil) induce una tensione che si presenta in B del transistor. Questa comanda il transistor a consentire il passaggio di corrente da C a E quindi alla bobina esterna (repulse coil) in cui si genera un campo magnetico che respinge il pendolo facendolo oscillare.
Oscillando però il pendolo esce dal campo di infuenza della bobina piccola (trigger coil) annullando la tensione su B e spegnendo il transistor.

Il pendolo sarà quindi libero di ritornare per gravità, ma al su ritorno interesserà nuovamente la bobina interna e il ciclo si ripeterà.

Se verrà ritenuto interessante potrò aggiungere le fasi della riparazione (per altro e fortunatamente) non troppo complesse.

Riccardo (400 day)

Carissimo Riccardo
Bell'orologio,ma migliore spiegazione,meno male che le tue cognizioni sono scarse,in elettronica.
Se no ci calcolavi anche il peso degli elettroni che sono necessari a polarizzare la base del transistor
Battute a parte.
Queso metodo è moltro sfruttato in orologeria,fin da quando hanno realizzato i primi elettronici da parete.
E è abbastanza preciso,ma sopratutto molto funzionale,ed affidabile
Saranno contenti in tanti se ci presenti l'interno,e le operazioni di ripristino.
Ti attendiamo con crescente interesse.
Un caro saluto
Pierino la peste

Grazie Pierino, tutti sanno che i tuoi complimenti valgono doppio!

Allora mostrerò la riparazione, ma anticipo che in questo caso sono stato molto fortunato.

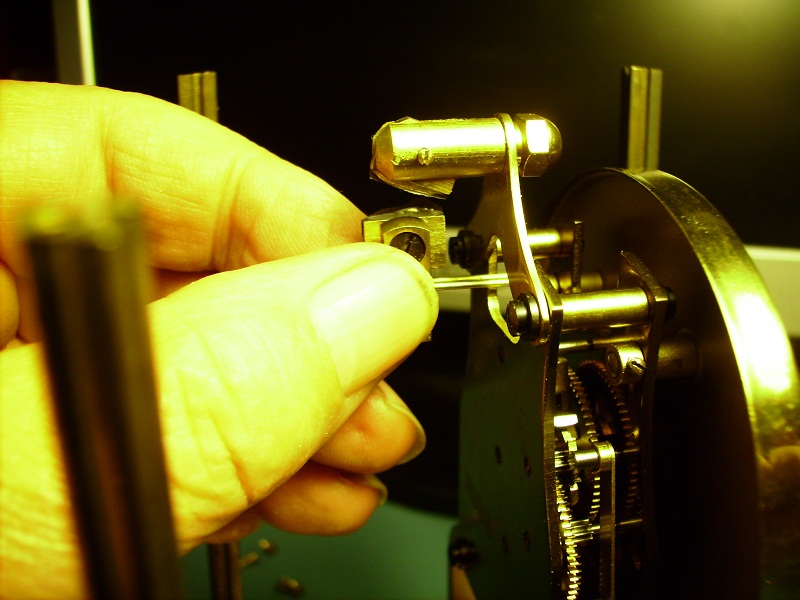

L'analisi dei guasti ha evisenziato, per prima cosa, la rottura della sospensione.

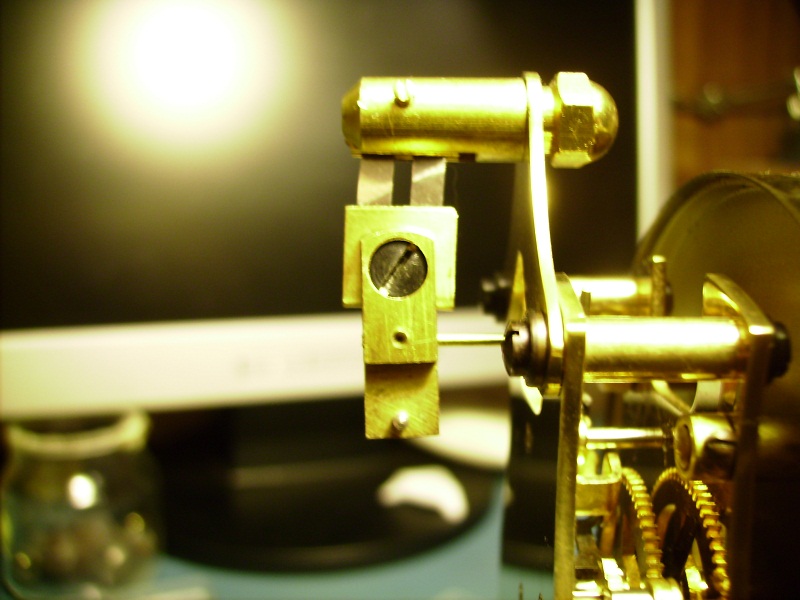

Questa è stata sostituita con una il più vicino possibile nelle dimensioni, riforando al giusto diametro i fori per le fiti e sperando che la sua elasticità fosse analoga all'originale.

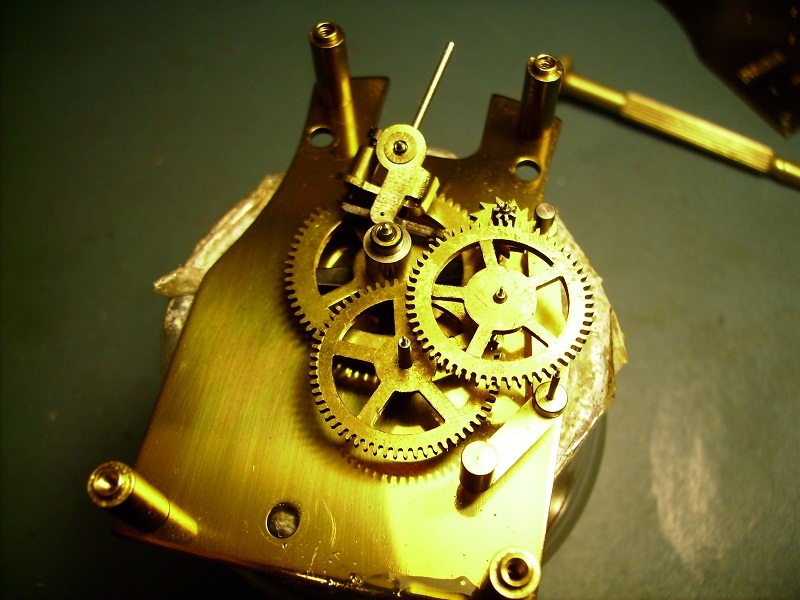

Il movimanto, molto semplice formato da pochi componenti è stato smontato, pulito con ti.bi e ultrasioni e oliato e rimontato.

Dopo questa fase e rimontato il tutto l'orologio non funzionava e quindi era necessario indagare la parte elettrica.

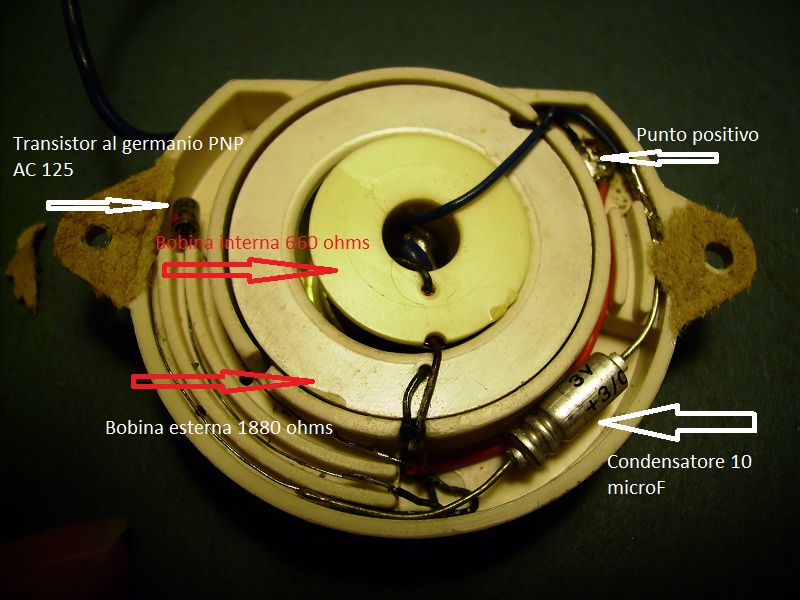

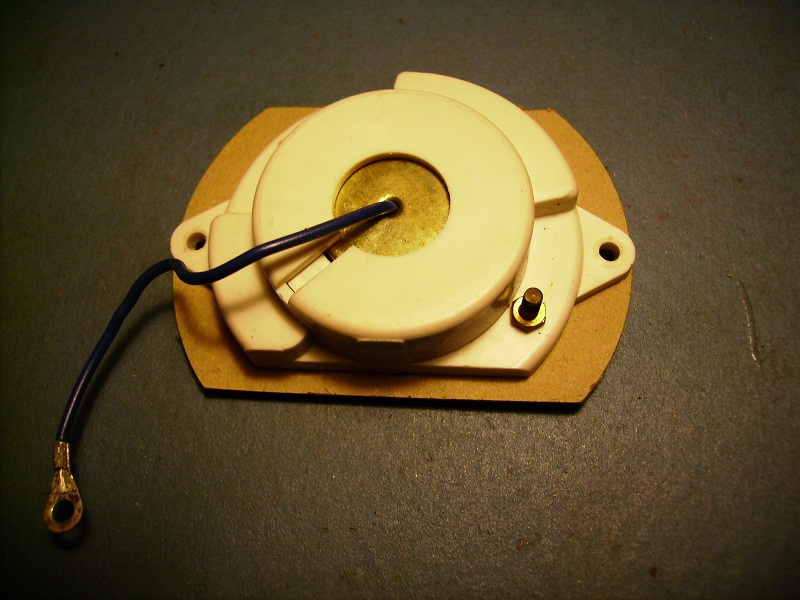

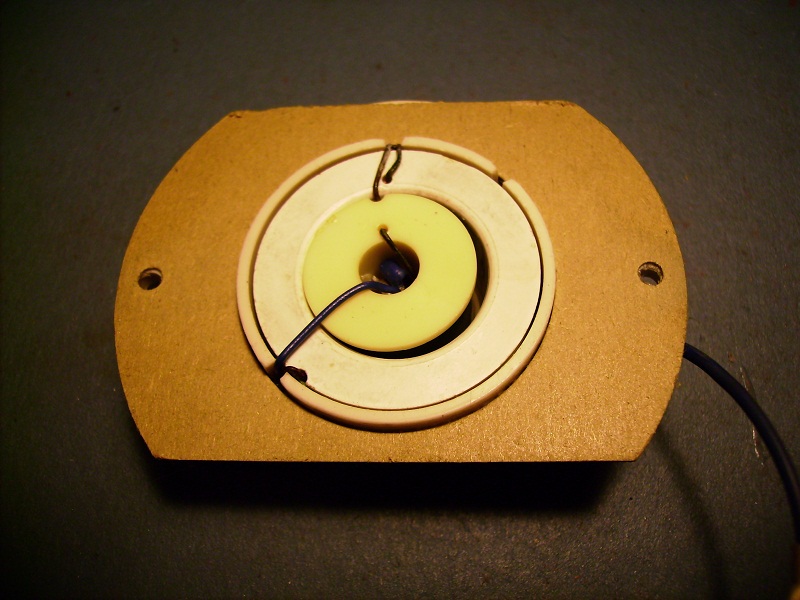

E' stato necessario dissaldare i componenti per poter correttamente misurare i valori di resistenza delle bobine.

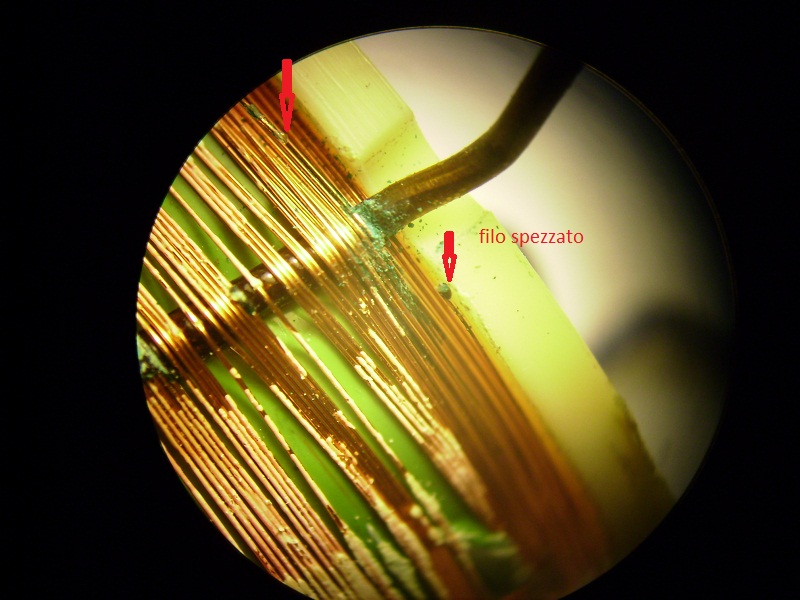

Infatti la bobina centrale risultava interrotta invece di offrire una resistenza di 660 ohms,



La causa è da ricercare nell'infiltrazione di umidità che ha provocato ossidazione e la rottura.
Fortunatamenta il filo spezzato era accessibile e facilmente individuabile.

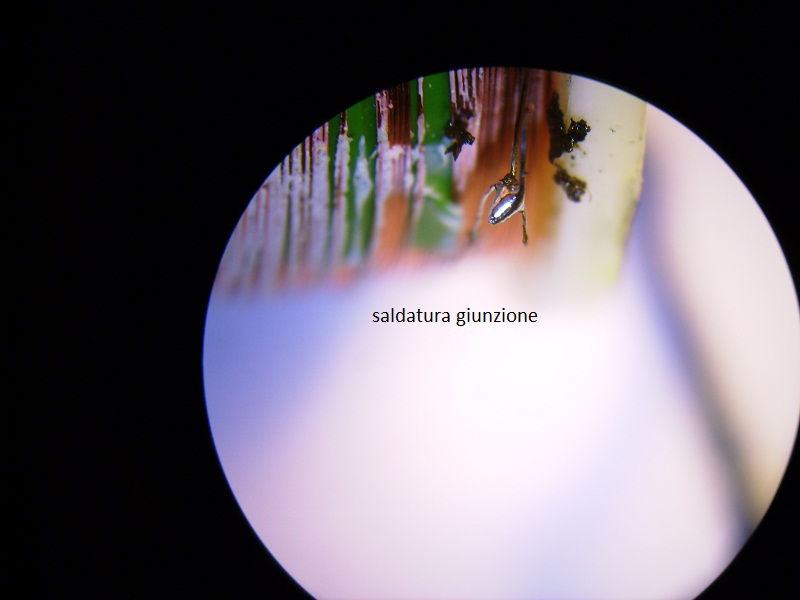

La riparazione è stata effetuata congiungendo i terminali con uno spezzone di dimensioni analoghe.

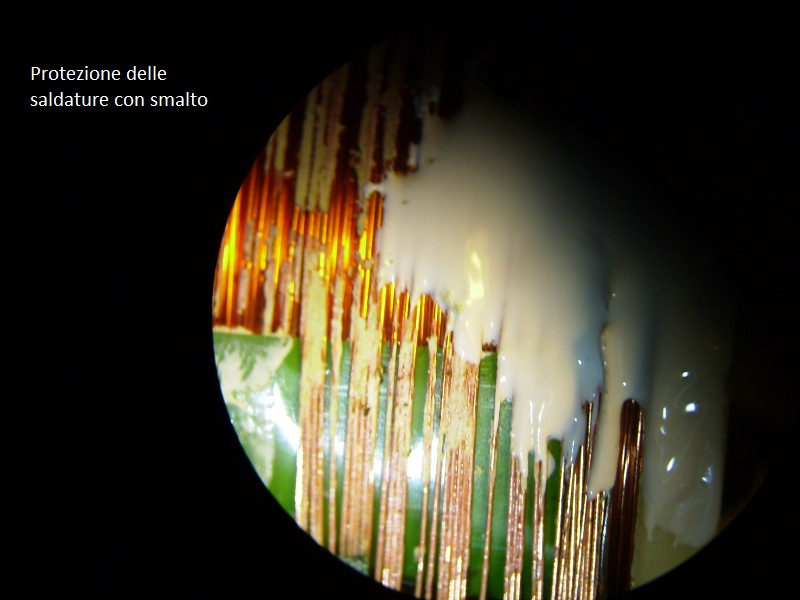

Le saldature sono state protette con smalto simile a quello per le unghie.



Al termine dell'operazione la resistenza della bobina era di circa 640 ohmss.

Da precisare che comunque l'orologio và messo in battuta verificando che le oscillazioni del pendolo siano simmetriche rispetto allo scatto di avanzamento dello scappamento (se coì si può definire)

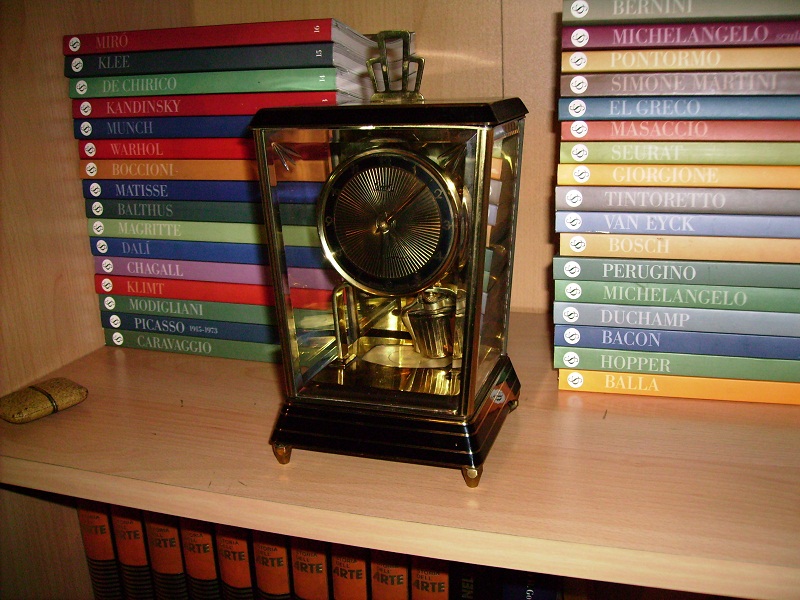

La meraviglia è stata quando il pendolo ha cominciato subito ad oscillare e sopratutto che l'orologio segnava un tempo corretto,suscettibile di soli piccoli aggiustamenti!



E' stata una bella esperienza che spero possa essere utile ad altri.

Riccardo (400 day)

Carissimo Riccardo
Solo per informazione.
La sospensione in un orologio a pendolo è calcolata in base al peso che deve sostenere.
Per fortuna non è critica,come una spirale da bilancere o quella dei 400gg.
L'importante come hai tu stesso sottolineato è che non sia troppo dura e in contemporanea più o meno di altezza adeguata.
Il quel tipo di orologio è ancora meno critica.
Tuttavia serve un minimo di criterio nel sostiturla,quando non si ha l'originale.
Buona riparazione e ottima l'idea di isolare la bobina e la saldatura con lo smalto per unghie.
Un salutone
Pierino la peste

Ps. Questi orologi in funzione hanno un fascino particolare.
belli da vedere.

Bravo Riccardo complimenti per il lavoro e grazie per le foto e spiegazioni.

Ciao,
Emanuele
