Ciao a tutti,
ho un Junghans ATO con qualche problema di elettronica.
L'orologio al momento non funziona e non sono in grado di ricostruire come dovesse essere il circuito originale.
Sto cercando di recuperare qualche informazione... schema del circuito originale, specifiche di transistor e bobina... eventualmente mi accontenterei anche di qualche foto di un Junghans ATO visto da sotto.

Grazie a chiunque possa darmi qualche info.

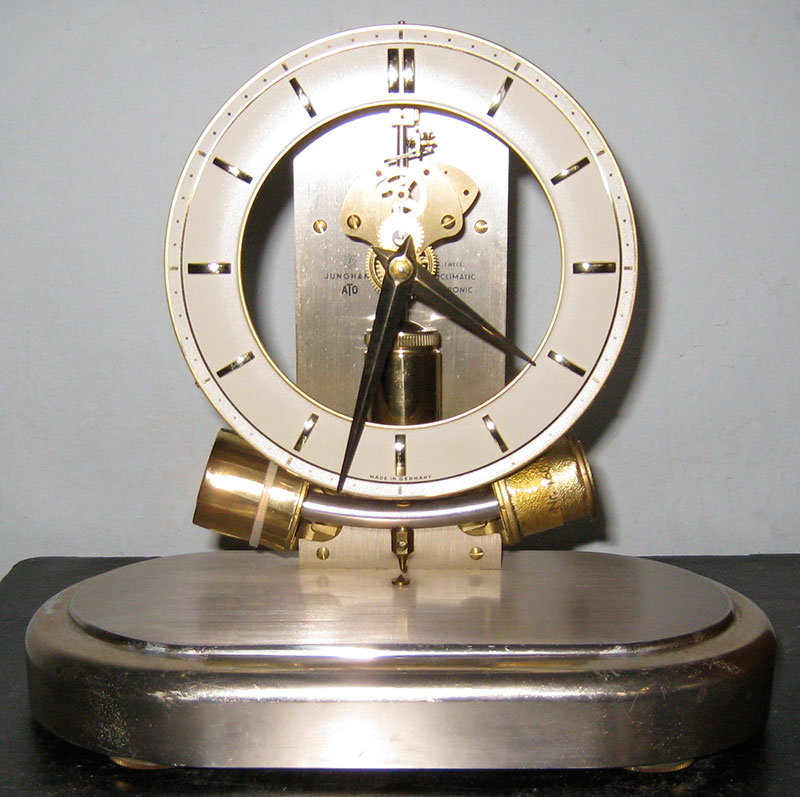

Foto frontale

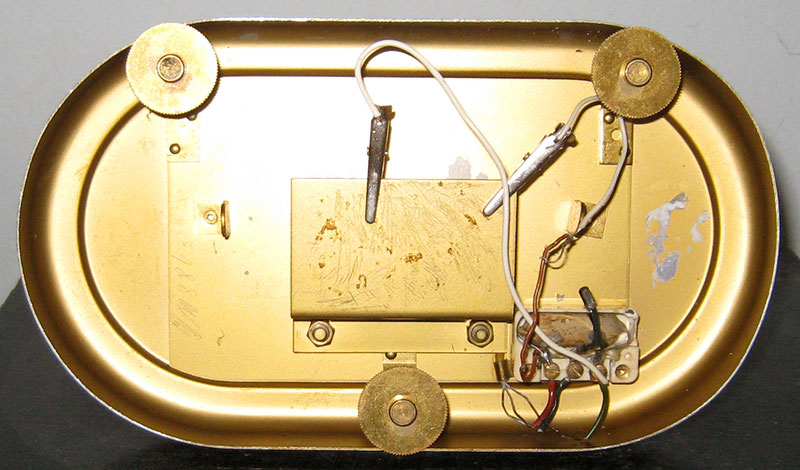

Foto da sotto

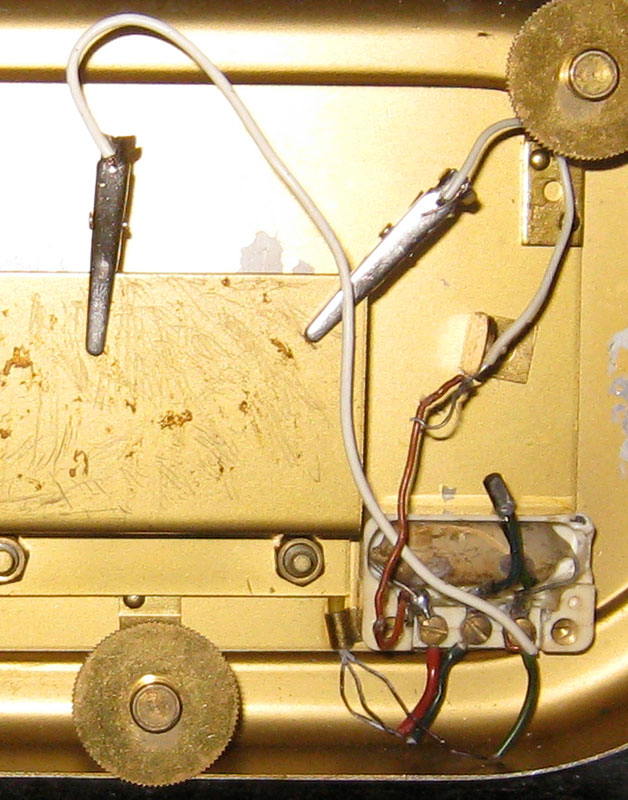

Ingrandimento del circuito

Ciao,

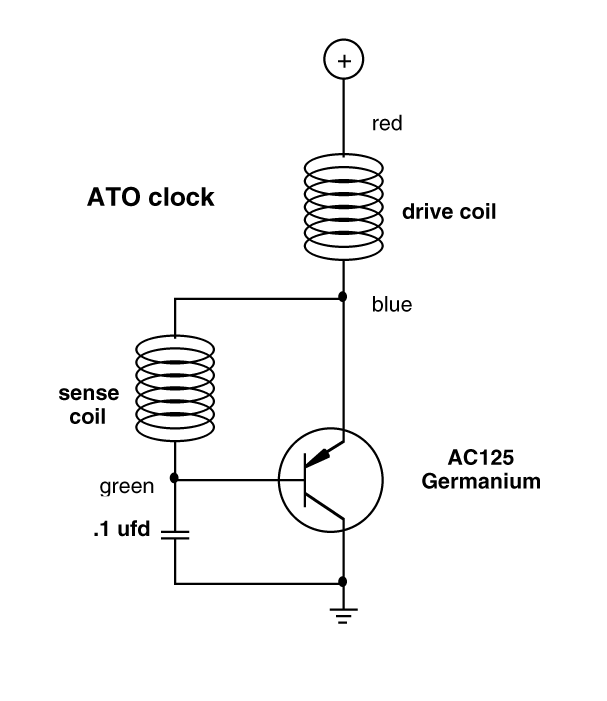

lo schema elettrico è molto semplice, ne abbiamo già parlato in questo forum:


la cosa fondamentale è controllare che le bobine non siano interrotte, che è la causa del 90% dei problemi di questo tipo di orologi. Lo provi guardando la resistenza ai tre poli che arrivano dalle bobine (anche se nello schema sono visivamente separate, nella realtà sono concentriche).

ciao,
Franz.

Ciao,
con lo schema che mi hai passato sono riuscito a riparare l'orologio. Nel mio caso di trattava del transistor, a cui si è spezzata una delle gambe esattamente alla base.



Grazie per l'aiuto!
