Quel circuito di cui parli fa tutto ciò ? Devo aggiunerci qualcosa ?
La batteria tampone che vedo fa anche andare avanti l'orologio per un certo periodo in assenza di corrente 229 volt ?
Grazie

No.
La batteria tampone serve alla scheda per tener in memoria gli impulsi non dati all'orologio in caso di black-out.
Una volta tornata la tensione di linea, la scheda fornisce all'orologio gli impulsi persi.
In realtà la scheda non fa altro che sincronizzare l'orologio ricevitore col suo orologio interno.
Occorre precisare al programmatore in fase d'acquisto tutte le caratteristiche dell'orologio ricevitore per poter avere un funzionamento corretto.
In particolare se l'orologio è a 12h o 24h e se l'impulso deve essere fornito ogni minuto o ogni mezzo minuto.

Ti lascio l'indirizzo di un video che ho postato tempo fa:
http://youtu.be/YmkngqGvm2Q

Ciao,
Matteo.

Azz, io non capisco il tedesco e non saprei come ordinarli !
Ne devo ordinere uno per un cifra 12 a 24 volt. Mi serve con l'impulso ogni 30 o 60 secondi ? Devo spiegargli che deve avere l'inversione ?
Mi deve arrivare un dator 5 ricevitore, è possibile che abbia il 12 volt ?

Non ti preoccupare per il tedesco.
Io ordino in inglese e ti assicuro che mi capiscono benissimo...

Per il resto ti consiglio di postare qualche foto dei movimenti ricevitori secondari così ti posso aiutare con più precisione.

Ciao,
Matteo.

Questo ?

Perfetto.
Il movimento è bipolare (inversione di polarità) e necessita di un impulso ogni mezzo minuto.

Ciao,
Matteo.

....non è ogni minuto ?
Per quel che ne so io, ogni 30" ne hanno bisogno gli orologi secondari Bodet.

questo è ogni 30", perchè fa un giro a vuoto ( c'è un solo perno sulla calamita).
Aggiungendo un secondo perno diventa a 60".

ok, provato ed in effetti è ome dici tu, devo invertire la polarità per farlo andare avanti. A questo punto riuesci ad aiutarmi per ordinare quell'accrocchio ?
Considerando che non conosco neppure l'inglese. Me la tolgo con l'italiano, il piemontese e il napoletano , ma mi sa che quelli non mi capiscono.
Grazie in anticipo

tutti i giorni se ne scopre una. grazie, non ci avevo fatto caso che c'era un solo perno e che quindi ci volevano il doppio degli impulsi...

o zufolo, anchio all'inizio sta cosa non la capivo....e sai perche' ci sono questi meccanismi che scattano ogni 30???

Perchè facevano parte di un impianto con dei cifra5 che segnavano anche il mezzo minuto ; ))

Ps: ne ho visto solo uno in vita mia, forse mat74 ce lo farà vedere.....?
saluti.

Carissimi
Bravo Ivowa ottima osservazione.
Gli impianti di orologeria secondaria,sono di diversi modelli,a seconda del loro utilizzo,indipendente dalla marca.
La ragione dell'impulso differenziato,è legata alla necessità di precisione nel controllare l'ora.
L'inversione di polarità,invece serve ad eliminare il magnetismo residuo,che si accumulerebbe nell'impianto,impedendo nel tempo un funzionamento corretto.
Gli impulsi dell'orologio madre,non servivano solo per dare l'ora,visiva,ma molte volte impiegati per questo ed anche per base tempo per forni o catene di montaaggio,sequenze di robotica e affini.
Molti ospedali avevano ad esempio in sala operatoria o sala gessi il cronometro dei secondi,legato al pilota,alcuni funzionano ancora adesso,quì a Torino.
O monitoraggio,dello stato di funzionamento,vedasi ad esempio il controllo della posizione dei cambi nei binari ferroviari,dove le scatole nere (per dare un nome semplice)vengono ancora mantenute ad un clock di riferimento polarizzato di 7,5 secondi.
Esistono anche piloti ad 1 secondo.
Quelli che ho avuto occasione,di installare o riparare,si possono racchiudere in questo elenco
1 secondo- 7,5 - 15 - 30-1 minuto.
più alcuni con il controllo di posizione al 30° secondo o al 60° dell'ora.
Questi hanno impianto a tre fili, alcuni quattro.
Si discostano da questi impianti molti modelli della IBM che invece hanno impulso non polarizzato,e rimessa in fase a controllo stazionario, ogni 30 o 60 secondi.
Questo ha comportato che dove esistevano questi impianti,la Solari,come altre case costruttrici si sono adeguate,facendo versioni fuori standard onde non perdere altrimenti il cliente.Diciamo meglio la possibilità commerciale,compromettendo un 'invasione di prodotto, è il bello della concorrenza.
Un salutone
Pierino la peste

Esatto.

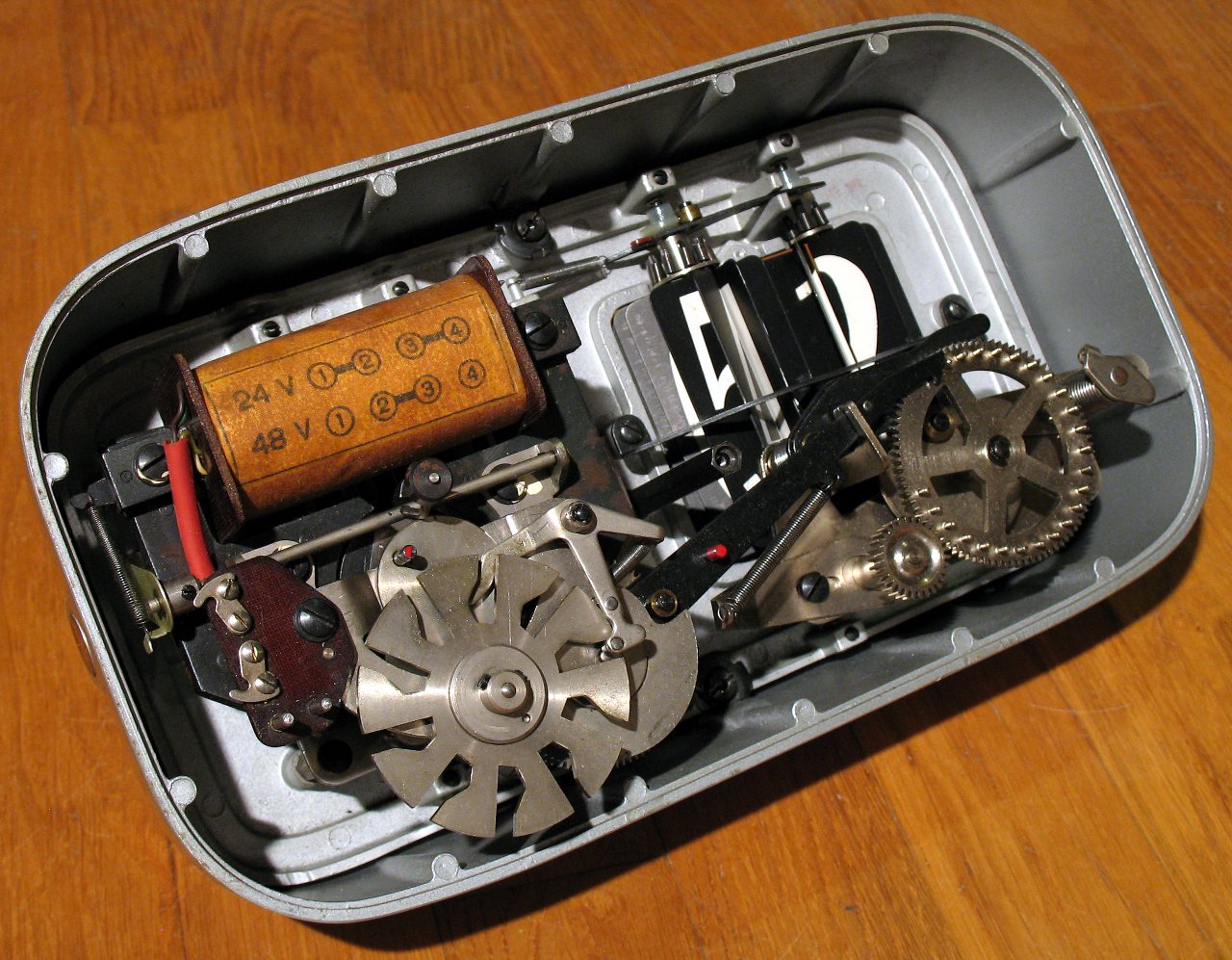

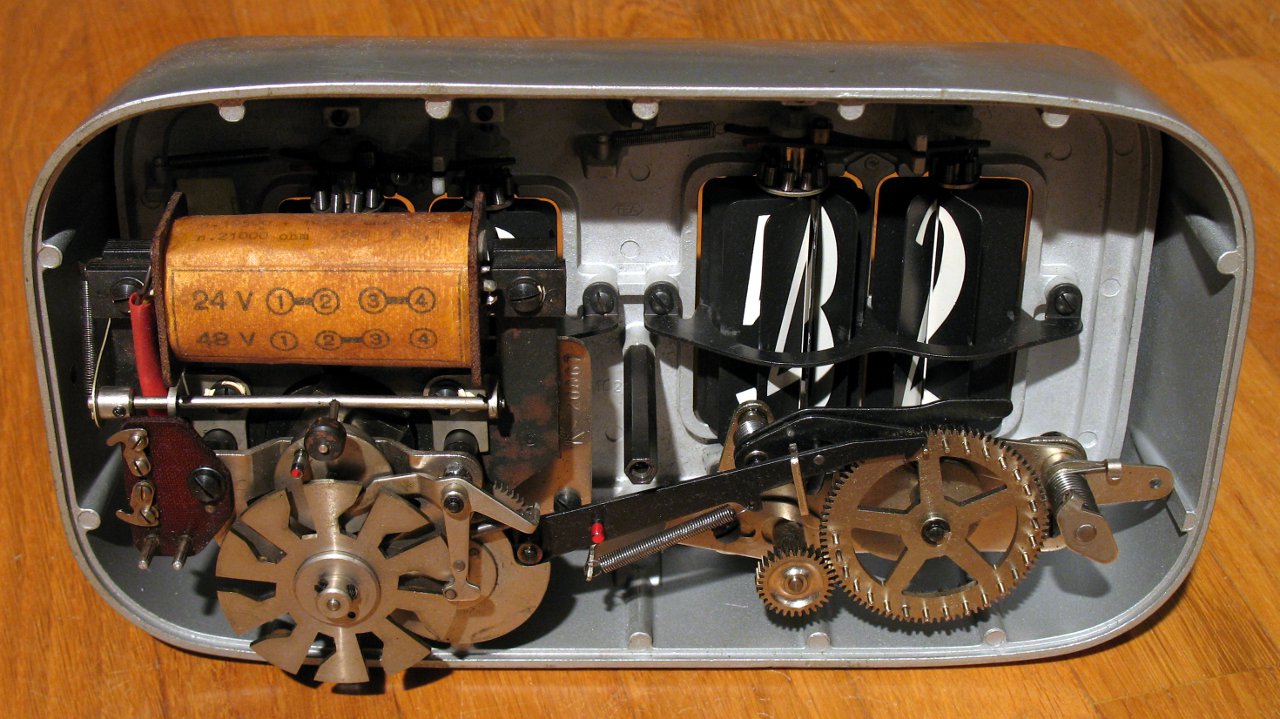

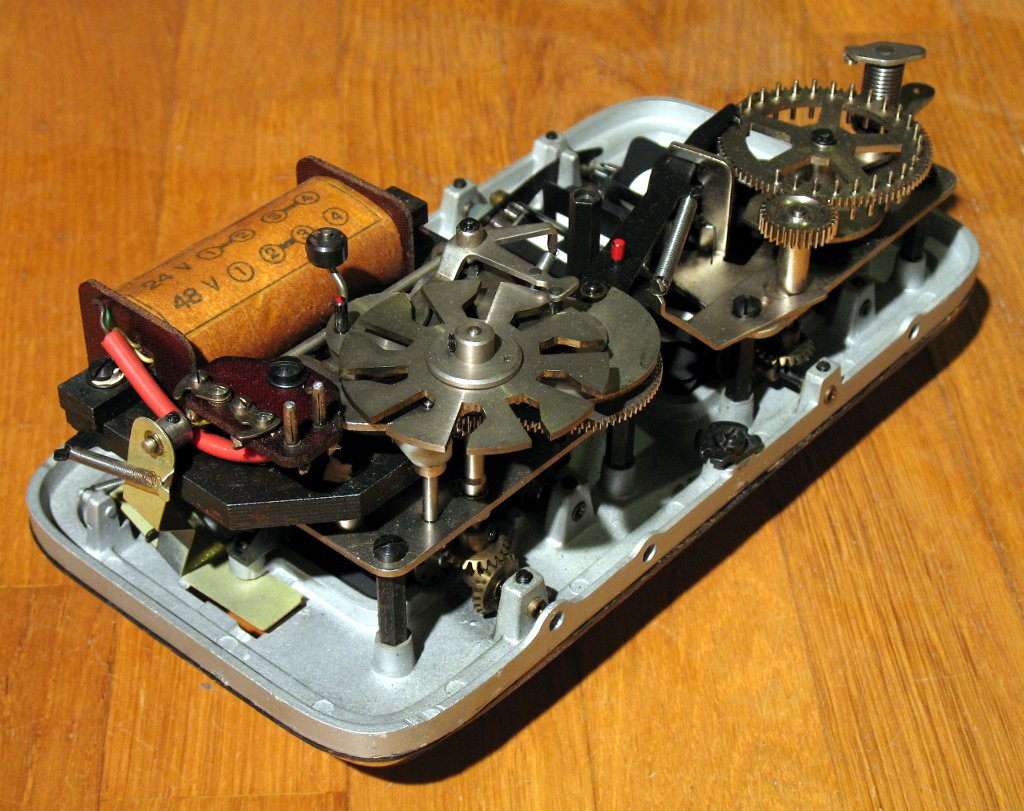

Il movimento è a 30" perchè c'è un solo perno e c'è il freno della ruota a petali sul lato dx per non farla muovere quando il magnete gira a vuoto.

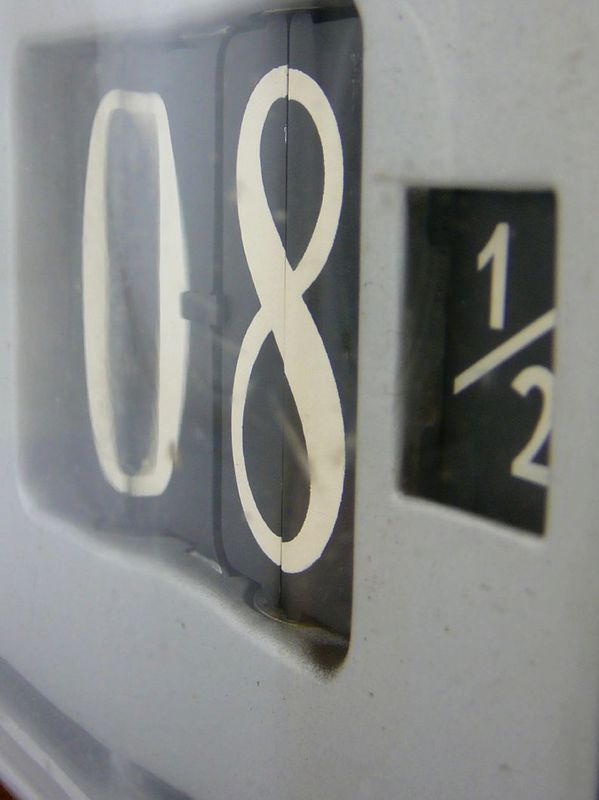

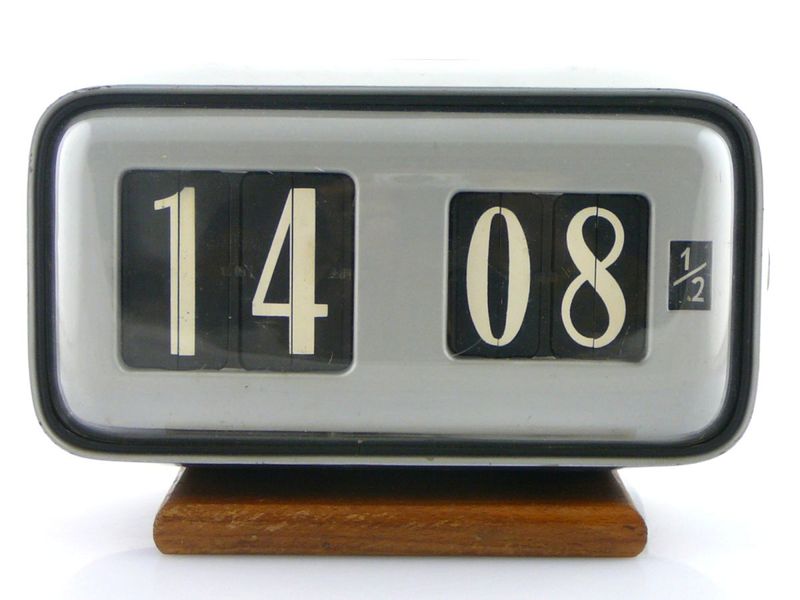

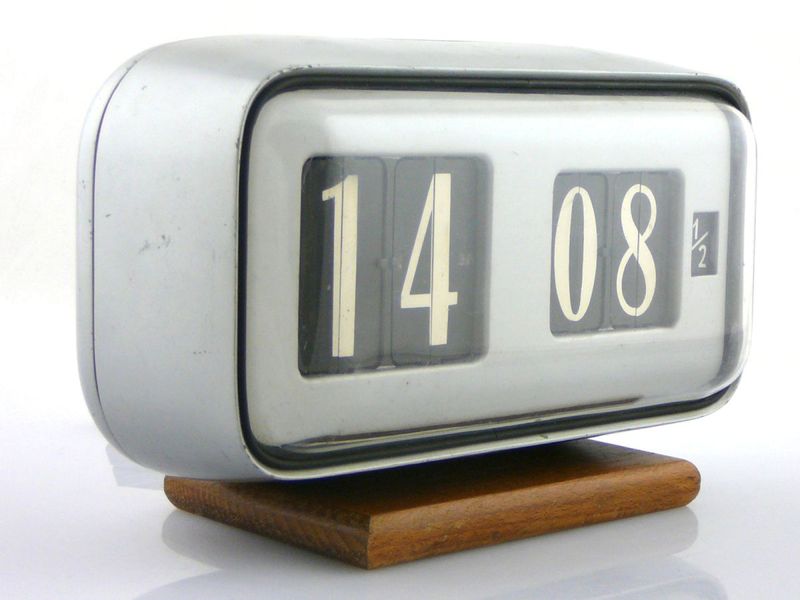

Il mio cifra 5 1/2 minuto lo potete vedere qui:
http://solariudineclocks.xoom.it/site/?page_id=82

Allego anche qualche immagine così Pierino non si arrabbia!

Ciao,
Matteo

Dimenticavo!
Grattaballe scrivimi pure in privato.
Vediamo come posso darti una mano.
Ciao.
Matteo

fantastico esemplare.... questa storia proprio non la conoscevo. Tra le mani mi era capitato solo un datario Bodet con l' impulso a 30" ... oggi ne ho imparata un' altra ! in compenso in casa ho una cifra 5 con l' impianto di suoneria, anche se non so a cosa collegarlo per provarlo....
