Il metor 16 è un orologio Solari a display elettromeccanici alti 15 cm è simile al Bodet ht725 , in effetti usa i medesimi display della bodet , gli H715 di cui allego le caratteristiche. Purtroppo quello che ho sottomano ha la parte logica difficilmente riparabile , il regolatore di tensione lm713 probabilmente a causa del trimmer di regolazione difettoso ha sparato 19v invece che 12v facendo strage di cmos e senza schema la riparazione diventa davvero complicata anche perchè alcuni componenti non sono marchiati. E allora rifacciamo tutta la logica.Dopotutto non è che un display a 7 segmenti che invece di 7 piedini ne ha 14 ,uno per far apparire il segmento e uno per farlo sparire. Quindi visto che i 4 display sono multiplexati mi occorrono 14 segnali per i segmenti e 4 per il multiplexer . Di buono c'è che la velocità di refresh può essere molto più lenta che per un orologio a display led . Per qualche motivo che non comprendo i display della bodet sono stati modificati trasformati da "anodo comune" a "catodo comune" , anche se in questo caso non so se catodo e anodo siano appropriati. Ho utilizzato un arduino mega "ridotto" , un ds3231 come RTC un uln2003 due udn2981a qualche deviatore resistenze ecc. ecc.
Se l'argomento interessa a qualcuno continuo con i datasheet e con il racconto...

Ammirato dalle tue capacità.
Tutto mi interessa, anche se ci capisco poco e mai riuscirò a fare qualcosa di simile.
Continua a farci partecipi della tua avventura. Grazie.

Concordo

Continua!...Continua pure che troverai di certo interesse!

Assolutamente.
Mi accodo alla richiesta.
Sono modelli rari di cui si sa poco o nulla.
Il tuo contributo potrebbe essere prezioso anche per chi in futuro avrà bisogno di assistenza per un problema analogo.
Grazie!

Intanto aggiungo qualche immagine di repertorio.
All'inizio l'orologio fu commercializzato dalla Fratelli Solari che lo chiamò Metor 16, in seguito dopo l'acquisizione da parte di Solari Udine fu chiamato Orbiter 16.

Intanto vi ringrazio per l'opportunità di trascorrere qualche piacevole minuto con voi e mat_r74 che mi ha fatto scoprire il cambio del nome da Metor 16 a Orbiter 16 non conoscevo questo particolare.
Proseguo il racconto , la scheda originale penso risalga agli anni 70-80 tecnologia cmos più una manciata di transistor , già questa cosa mi fa sentire vecchio , quando arrivarono i cmos per me che ero abituato ai TTL fu una grande novità , oggi è roba obsoleta quindi sono obsoleto.
Vabbè la scheda aveva come base dei tempi un oscillatore al quarzo con compensatore un divisore con 4060 e tutta la logica successiva per pilotare i transistor che a loro volta pilotavano i display. In questo tipo di display i singoli segmenti , sono delle lamelle in plastica, vengono azionati tramite una bobina con una presa centrale e due terminali , dando tensione al centrale ed a uno dei terminali abbasserà il segmento dando tensione all'altro terminale lo alzerà . Se in un normale display a 7 segmenti a led bastano 7 ''uscite'' per pilotarlo in questi ne sono necessarie 14 , 7 per ''accenderli e 7 per ''spegnerli . Ma se in normale orologio a led a 4 cifre occorre avere una frequenza del multiplexer abbastanza alta da permettere che l'occhio umano venga ingannato dalla persistenza della visione o retinica , e che il multiplexer sia continuo nel caso dei display elettromeccanici la frequenza può e deve ,dati i tempi meccanici , essere più bassa e inoltre il multiplexer può essere attivato solo al cambio del minuto nel restante tempo i segmenti restano fermi. L'orologio originale ha una batteria al piombo 12v di backup in caso di mancanza di rete elettrica . Ho avuto molti dubbi se mantenere questa configurazione , alla fine ho deciso di utilizzare come base dei tempi e backup un modulo RTC ds3231 ad alta precisione con batteria a bottone da 3v , se manca la rete elettrica l'orologio si ferma al ritorno dell'alimentazione si porta automaticamente all'ora esatta e in più posso gestire il cambio ora legale/solare tramite software . Sperando di non avervi annoiato prossimamente continuerò con altri dettagli. Intanto allego il pdf del micro che ho adoperato

Grazie infinite Hammond.
Sei sempre preciso ed esaustivo.
Trovo che questa tecnologia come quella delle palette sia molto interessante in un'ottica di risparmio energetico.
Infatti il consumo si verifica solo al cambio di posizione degli elementi mobili.
Essendo l'elettronica di base bruciata, hai fatto bene a riprogettare il tutto utilizzando una logica moderna che ti permette di mantenere l'orologio perfettamente sincronizzato ed avere il cambio automatico dell'ora da solare a legale e viceversa.

Sono arrivati i PCB dalla Cina. Questo è il risultato.
A destra la vecchia scheda irrecuperabile , a sinistra la nuova . Ho mantenuto le dimensioni per utilizzare gli stessi fori dell'originale.
Fatte le prime prove con il software e sembra tutto funzionane.
Ho allegato il video del primo passaggio dalle 23:59 allo 00:00 .
Certo non è adatto per tenerlo sul comodino , leggermente rumoroso ... il gatto è scappato sotto il letto

Come sempre la tua capacità porta a risultati encomiabili.
Complimenti per la realizzazione della nuova scheda logica. Un lavoro professionale davvero ben fatto.

Almeno...oltre alla soddisfazione di averlo rimesso in funzione...saprai come fare quando non vorrai il gatto sul letto !

Il gatto si è già abituato , adesso gli rivolge sguardi di odio... ma non si sposta di un millimetro

Mai sottovalutare i gatti!

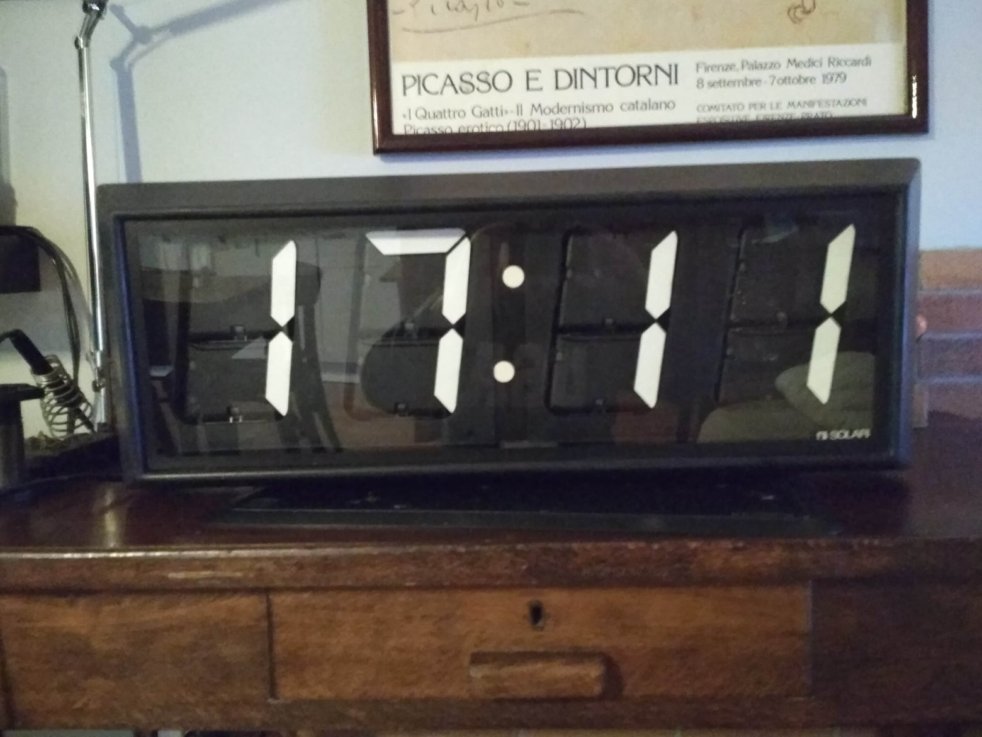

Finito il Metor 16 è tornato in vita
