Orologio a palette ORA ELETTRICA
Autore Messaggio
MessaggioInviato: giovedì 20 giugno 2019, 22:13
Non connesso
newbie
newbie

Iscritto il: mercoledì 24 aprile 2019, 20:02
Messaggi: 3
Provincia: Brescia
Buonasera a tutti,

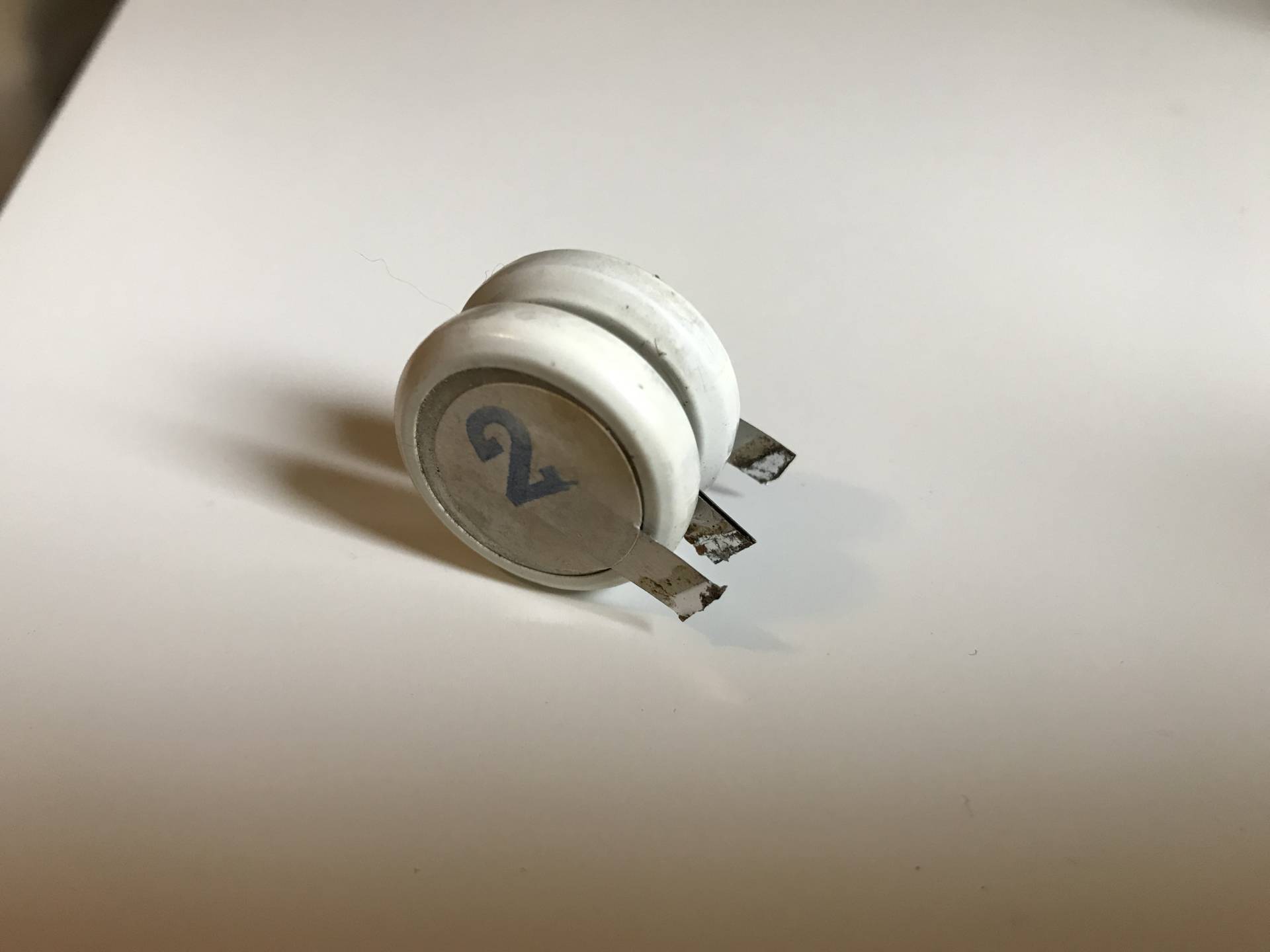

sto cercando informazioni in merito alle due batterie a tampone del mio orologio.
Non conosco le caratteristiche per poterle sostituire. Non sono esperto di orologi ma avrei piacere a ripristinarne il funzionamento corretto.

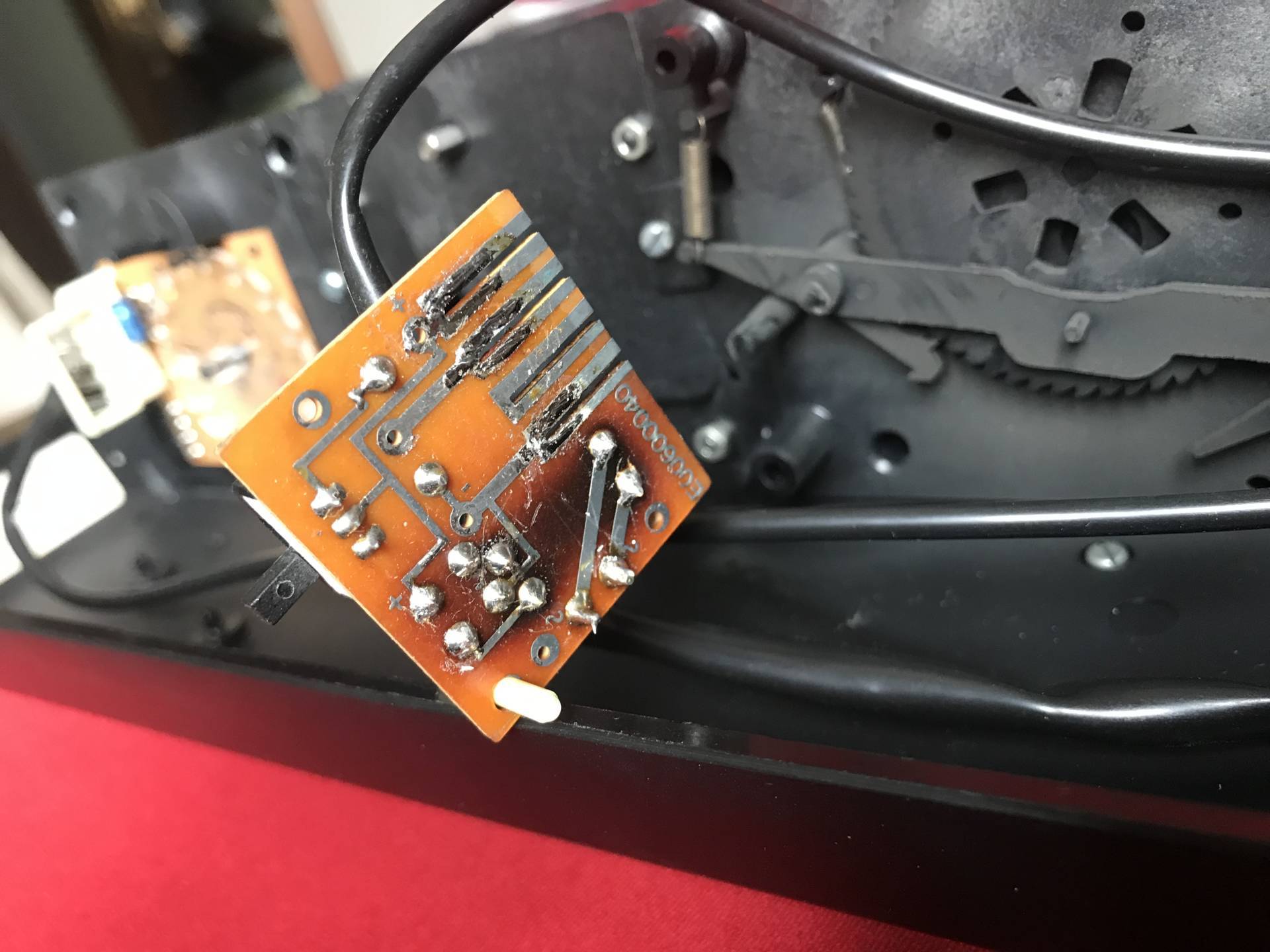

Il ponte di wheatstone è un po' cotto ma funziona.
Qualcuno può aiutarmi?
Grazie

Emanuele

allego foto


Allegati:
IMG_7416 (FILEminimizer).JPG
IMG_7416 (FILEminimizer).JPG [ 65.56 KiB | Osservato 237 volte ]

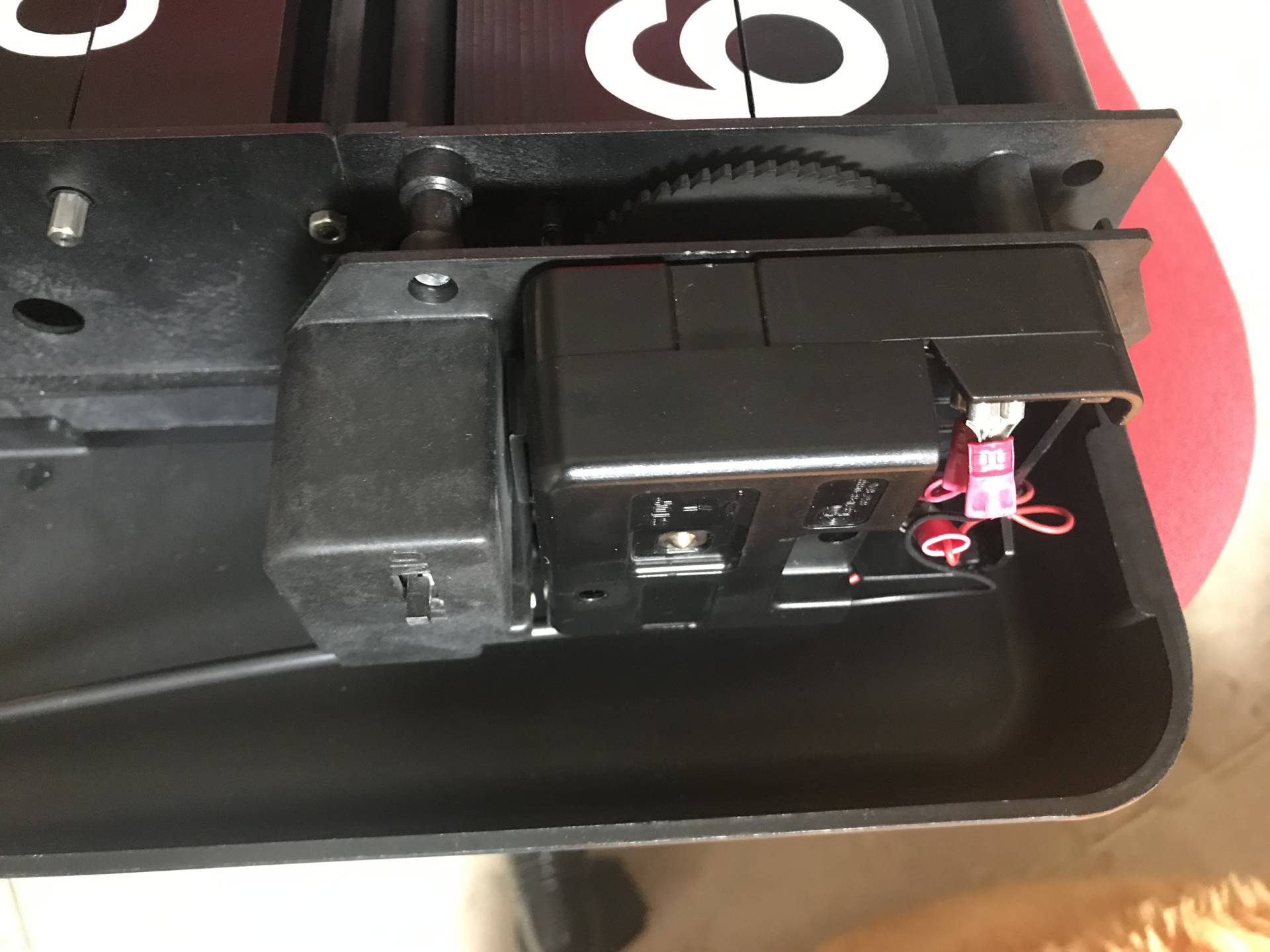

IMG_7437 (FILEminimizer).JPG
IMG_7437 (FILEminimizer).JPG [ 147.2 KiB | Osservato 237 volte ]
IMG_7438 (FILEminimizer).JPG
IMG_7438 (FILEminimizer).JPG [ 167.78 KiB | Osservato 237 volte ]
IMG_7439 (FILEminimizer).JPG
IMG_7439 (FILEminimizer).JPG [ 187.37 KiB | Osservato 237 volte ]
YBSFE9224 (FILEminimizer).JPG
YBSFE9224 (FILEminimizer).JPG [ 119.84 KiB | Osservato 237 volte ]
Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: giovedì 20 giugno 2019, 23:27
Non connesso
Moderatore
Moderatore

Iscritto il: sabato 3 ottobre 2009, 1:39
Messaggi: 1076
Località: Crema (CR)
Provincia: CR
La vedo dura ma non impossibile.
Sono completamente morte o riesci con un multimetro a misurare il voltaggio?
Dovrebbe essere un clone del Bodet BT637.

_________________
Homo faber fortunae suae


Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: venerdì 21 giugno 2019, 13:46
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: mercoledì 19 settembre 2012, 15:53
Messaggi: 377
Località: Leivi
Provincia: GE
Dovrebbero essere batterie ricaricabili che le vendono nei negozi di componenti elettronici . Si trovano di solito singole non accoppiate si saldano come nell'originale.
PS non è un ponte di wheatstone ,ma un ponte raddrizzatore .


Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: venerdì 21 giugno 2019, 14:04
Non connesso
Moderatore
Moderatore

Iscritto il: sabato 3 ottobre 2009, 1:39
Messaggi: 1076
Località: Crema (CR)
Provincia: CR
Grazie per le precisazioni e per i suggerimenti.
Sinceramente non sapevo cosa fosse il ponte di wheatstone.
Mi sono documentato ieri sera convinto che fosse il solito ponte diodi raddrizzatore ma ho scoperto che è un ponte di resistenze fatto per misurazioni specifiche.

In effetti trovare la batteria già pronta è quasi impossibile per questo suggerivo di misurare per quanto possibile le tensioni ai terminali.

_________________
Homo faber fortunae suae


Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: venerdì 21 giugno 2019, 23:02
Non connesso
newbie
newbie

Iscritto il: mercoledì 24 aprile 2019, 20:02
Messaggi: 3
Provincia: Brescia
Grazie per le risposte e suggerimenti.
Effettivamente è un raddrizzatore con ponte di Graetz e non un ponte di wheatstone (scusate l'imprecisione)
Ho testato le due batterie e sono a zero di volt e a zero anche di ohm (sono in corto?).
Ho saldato in serie due batterie nuove da 1,2 volt ma credo che non sia sufficiente come tensione di uscita e inoltre non sono sicuro si averle acquistate ricaricabili :frown:
Andrò ancora in negozio per cercare qualcosa con voltaggio superiore e poi spero di aggiornarvi nei miei progressi.

grazie


Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: sabato 22 giugno 2019, 21:11
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: mercoledì 19 settembre 2012, 15:53
Messaggi: 377
Località: Leivi
Provincia: GE
Non conosco il tipo di orologio per poter fugare con certezza i tuoi dubbi, quel tipodi batterie le ho sostituite diverse volte, sono ricaricabili solitamente usate come batterie tampone.
Non credo sia il caso delle tue batterie, ma a volte nello stesso involucro ci sono due batterie.
Per vedere è sufficiente rompere la plastica bianca e si vede subito.


Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: sabato 20 luglio 2019, 13:39
Non connesso
newbie
newbie

Iscritto il: domenica 30 giugno 2019, 14:00
Messaggi: 21
Provincia: LI
Didi ha scritto:
Grazie per le risposte e suggerimenti.
Effettivamente è un raddrizzatore con ponte di Graetz e non un ponte di wheatstone (scusate l'imprecisione)
Ho testato le due batterie e sono a zero di volt e a zero anche di ohm (sono in corto?).
Ho saldato in serie due batterie nuove da 1,2 volt ma credo che non sia sufficiente come tensione di uscita e inoltre non sono sicuro si averle acquistate ricaricabili :frown:
Andrò ancora in negozio per cercare qualcosa con voltaggio superiore e poi spero di aggiornarvi nei miei progressi.

grazie


Le batterie da 1,2 bastano e avanzano perché il movimento funziona a 1,5. le bruciature sono inevitabili perché se vedi al posto di un vero trasformatore ci sono solo due resistenze che fanno scendere da 220 a 3 (credo) e poi col ponte da alternata diventa continua. un sistema molto primitivo e che genera molto calore.l'orologio funzionerebbe anche senza batterie tampone ma non te lo consiglio perché fanno da stabilizzatore della tensione.se non ci sono è possibile che la tensione in uscita dal ponte sia troppo alta e che alla lunga si bruci la scheda al quarzo.

se non trovi le pile a bottone al loro posto puoi anche saldare i fili di un portapile a due posti in cui mettere le classiche stilo ricaricabili così quando si finiscono le puoi cambiare più facilmente.


Top
 Profilo


Re: Orologio a palette ORA ELETTRICA
MessaggioInviato: sabato 20 luglio 2019, 13:52
Non connesso
Moderatore
Moderatore

Iscritto il: sabato 3 ottobre 2009, 1:39
Messaggi: 1076
Località: Crema (CR)
Provincia: CR
Ottimi consigli.
Sostanzialmente quello che hai descritto è il sistema di ricarica comunemente in uso sugli orologi Solari Udine e Fratelli Solari.
Consiglio anch'io di non far funzionare mai l'orologio senza batterie tampone che servono come stabilizzatori di tensione.

_________________
Homo faber fortunae suae
