Ciao a tutti,
dopo essermi appassionato su questo forum dei mitici Solari Udine, sono riuscito a trovare un Dator 5.
Ho provato a verificarne il funzionamento applicando ai morsetti 12V in corrente continua (e invertendo la polarità) ma non da segni di vita .
Qualche suggerimento???

Qualche foto può essere di aiuto.

Grazie
Ecco le foto

Con il tester prova a vedere l'integrità della bobina , vedo segni di ruggine, quando dai corrente il motorino non si muove anche un accenno? prova a mano a girarlo di poco, se è libero per effetto del campo magnetico dovrebbe ritornare in posizione, comunque ti conviene smontarlo e pulirlo, sicuramente olio secco, ruggine, polvere il motorino è frenato.
Necessita di una scheda per pilotarlo

Grazie Nicola,
ci provo e vi dico.
P.S. non è che debba provare con 24V?

Grazie Nicola,
ci provo e vi dico.
P.S. non è che debba provare con 24V?[/quote]

Sinceramente quando mi sono capitati non ho dato molta importanza a questa tipologia perche avevo meccaniche a bilanciere che sostituivo e quindi non provavo.
Comunque sulla bobina qualche scritta, o nell'interno o esterno della carcassa qualche targhettina che riporta qualcosa. Io sono convinto che si sia formata ruggine sui perni del motorio che lo ha bloccato, difficile che la bobina sia interrotta a meno che non gli hanno dato i 220 volt e l'hanno bruciata.
Dovrei comunque tenere questo gruppo oggi vedo e ti dico stasera.

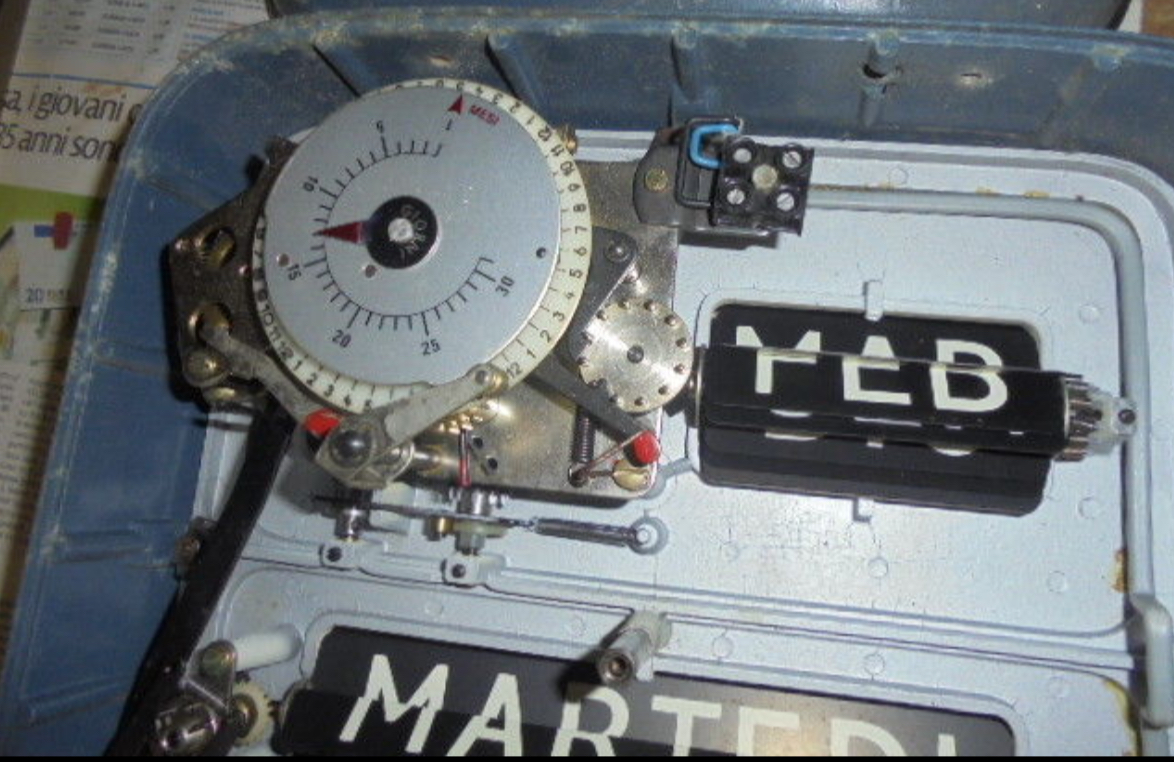

Allora sul mio gruppo c'è una morsettiera dove sono saldati i 2 fili che escono dalla bobina, su questa morsettiera ci sono 4 contatti numerati 1,2,3,4, se i contatti 1e2 sono uniti e 3e4 anche, va alimentata con 12 volt, mentre se sono uniti il 2e3 allora a 24 volt, comunque dalle foto puoi avere la visione dei collegamenti.
