non so cosa capiti a voi , ma quando manca un ricambio che e' quasi sempre urgente , bisogna farselo .

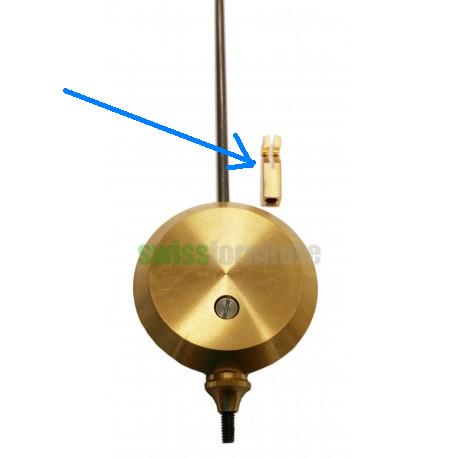

questo e' il caso dell'attacco per lamella , quel pezzettino che si trova in punta all'astina della lente .

quando sono a secco me ne faccio 7/8 in modo da non dover correre in fornitura ( che nel mio caso dista 50 km )
e quando va bene perdi mezza giornata , quindi conviene farselo se possibile .
ecco come me li costruisco , si possono fare anche a mano senza l'aiuto delle macchine .
bisogherebbe partire da un pezzo di ottone quadro 4x5 mm come base . non avendolo ho tagliato delle striscie da un pezzo di 5 mm di spessore

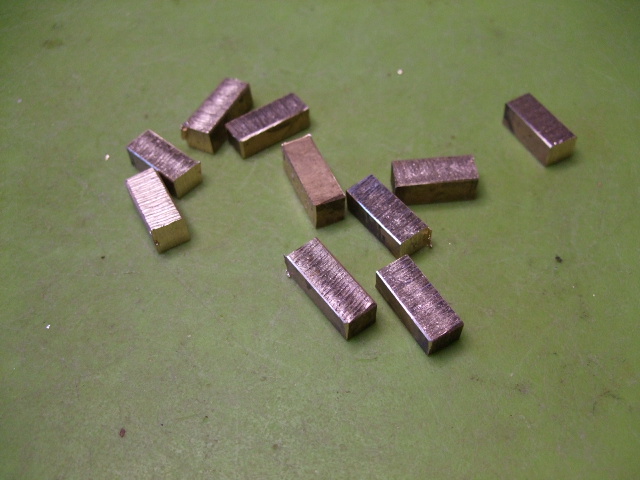

poi si tagliano a lunghezza di 12-13 mm

io li faccio rettangolari 5 x 4 mm in quanto ho notato che l'operazione di foratura e smussatura al tornio viene meglio (( parliamo di centratura del pezzo su tre griffe .))

preparati i pezzi per prima cosa bisogna eseguire il foro su cui verra' agganciata la lamella .

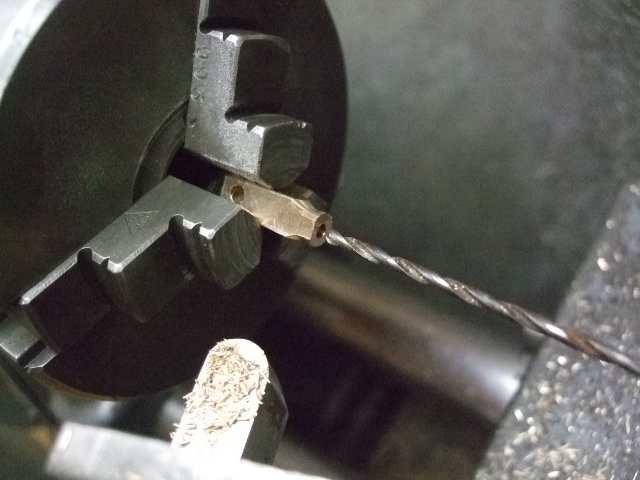

dopo si prendono sul tornio per eseguire due lavorazioni .una di abbellimento della base e contemporaneamente del foro per l'inserimento astina .


questo foro lo faccio di 1,5 / 2 mm in quanto in segiuto verra' adattato all'astina oppure anche filettato .

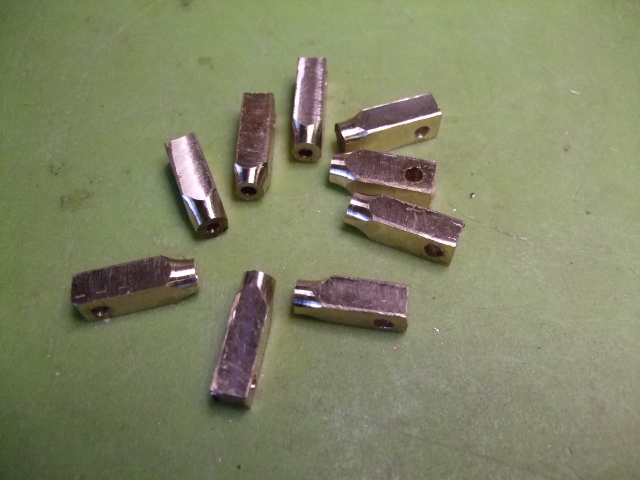

ecco i pezzetti fatti .

segue operazione

passiamo ora alle altre operazioni .
quella piu' delicata e' il taglio inclinato per l'ingresso pernetto della lamella .

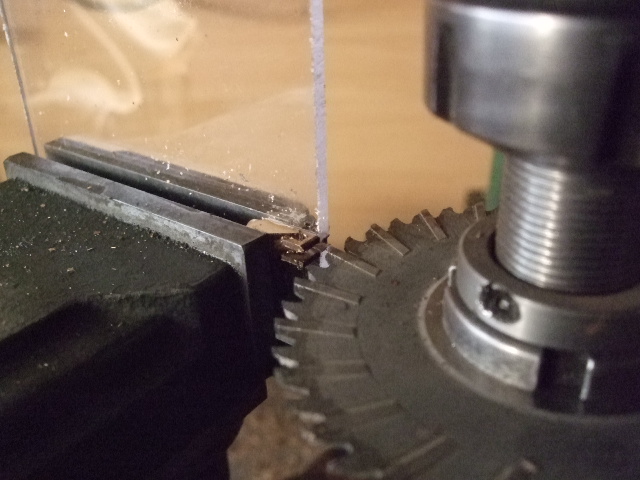

ecco come lo eseguo io con una fresetta

bisogna stare molto attenti ed andare piano . la stessa operazione si puo' fare con un seghettino a mano

ora si deve fare il secondo taglio che e' ancora piu' delicato in quanto il blocchetto diventa sempre piu' fragile .
io uso un pezzo di plastica come supporto posteriore al taglio .

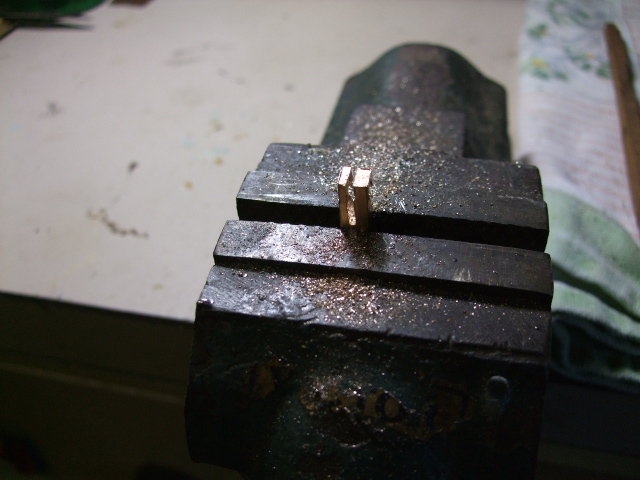

ecco l'esempio spero si capisca


in alternativa si puo' usare il seghetto

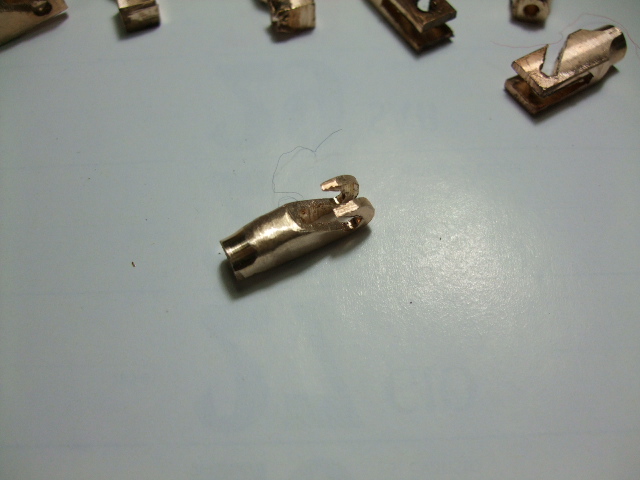

poi il tutto va rifinito di lima

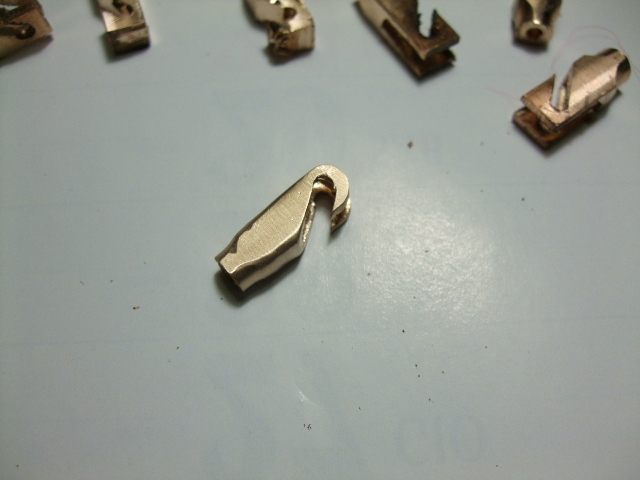

a questo punto il piu' e' fatto occorre solo arrotondare le teste e lucidare .



naturalmente poi ugnuno puo' rifinirle a piacimento con forme piu' o meno belle
adesso per qualche mese io sono a posto .................alla prossima
