mariner

siamo nei comptoise
purtroppo a volte capita che manchi una lancetta . difficile da trovare identica alla sorella .......
ho quindi messo a dura prova il seghetto , oltre alla pazienza , ed ecco i risultati
pezzo di partenza lamiera di ottone tassativamente usata

Allegato:

lancetta 005.jpg [ 108.91 KiB | Osservato 2775 volte ]

uno schizzo per avere un minimo di idea di dove segare

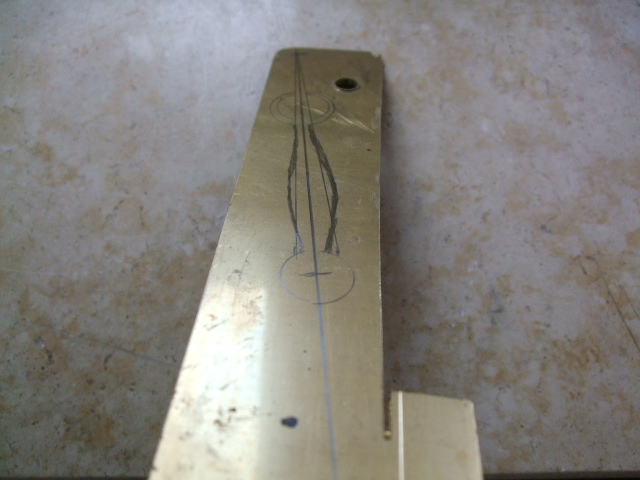

Allegato:

lancetta 006.jpg [ 109.07 KiB | Osservato 2775 volte ]

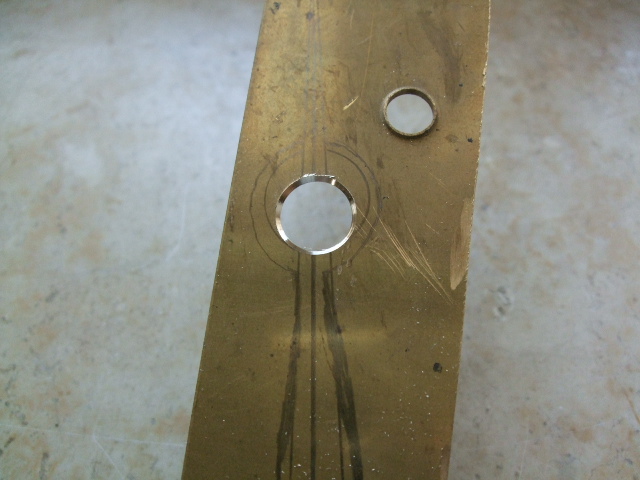

per prima cosa un bel forellino per poter lavorare di lima . meglio non forare grande con una lamiera fine........

se vi scappa sono dolori

Allegato:

lancetta 007.jpg [ 113.53 KiB | Osservato 2775 volte ]

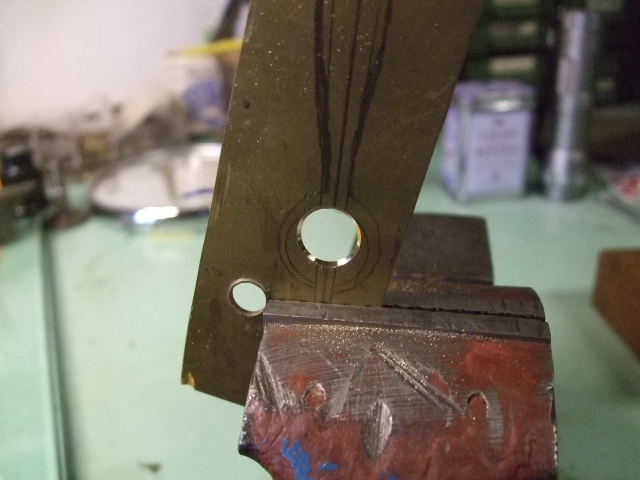

serrando la lamiera sulla morsetta allarghiamo il foro fino alla misura voluta

Allegato:

lancetta 008.jpg [ 116.12 KiB | Osservato 2775 volte ]

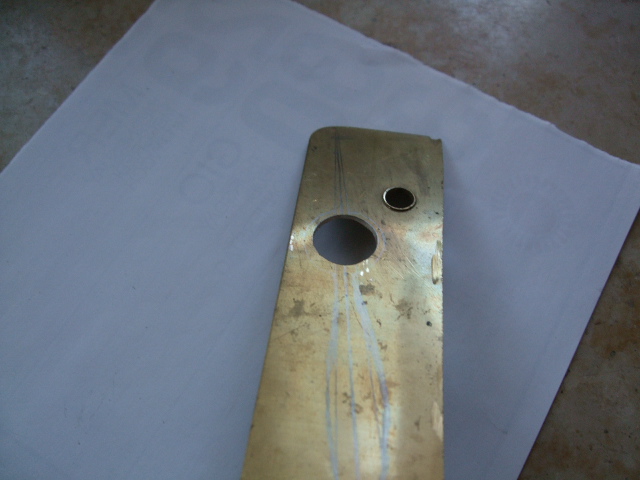

ecco il foro finito piu o meno centrato .

Allegato:

lancetta 009.jpg [ 111.26 KiB | Osservato 2775 volte ]

adesso si comincia con il traforo .............1 cm 1 lametta...........

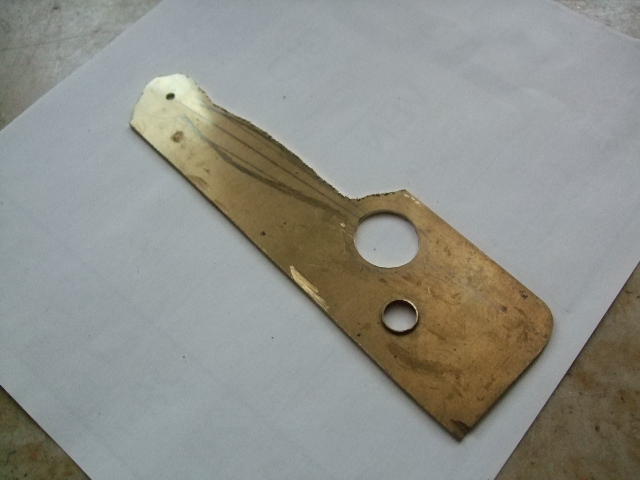

Allegato:

lancetta 010.jpg [ 114.68 KiB | Osservato 2775 volte ]

nel frattempo ho eseguito anche il foro piccolo per poi eseguire il quadro di innesto

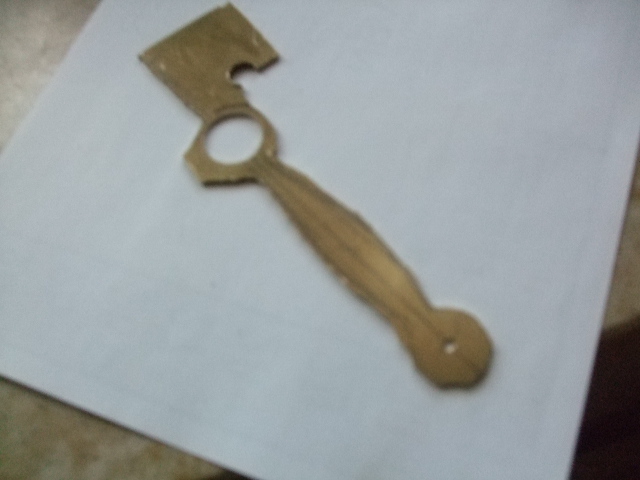

ecco ora una sequenza dei vari tagli in progressione............

Allegato:

lancetta 011.jpg [ 110.77 KiB | Osservato 2775 volte ]

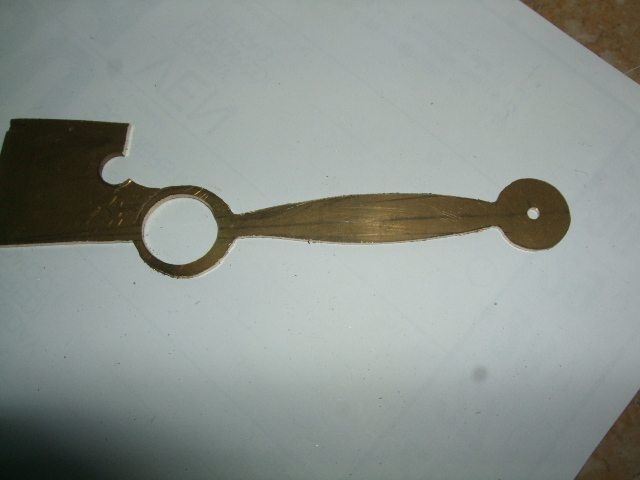

Allegato:

lancetta 012.jpg [ 110.72 KiB | Osservato 2775 volte ]

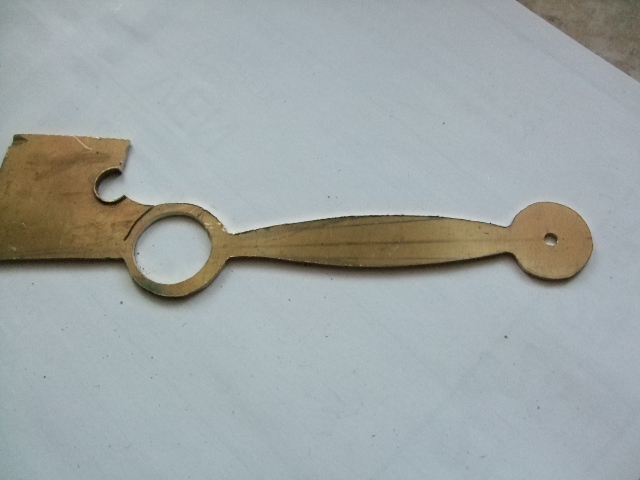

Allegato:

lancetta 013.jpg [ 113.2 KiB | Osservato 2775 volte ]

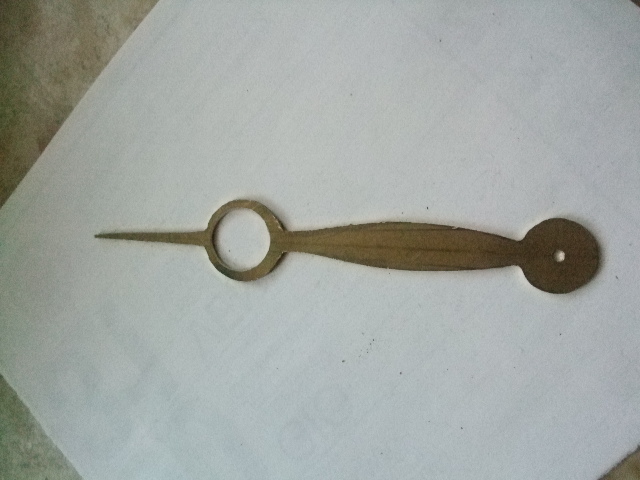

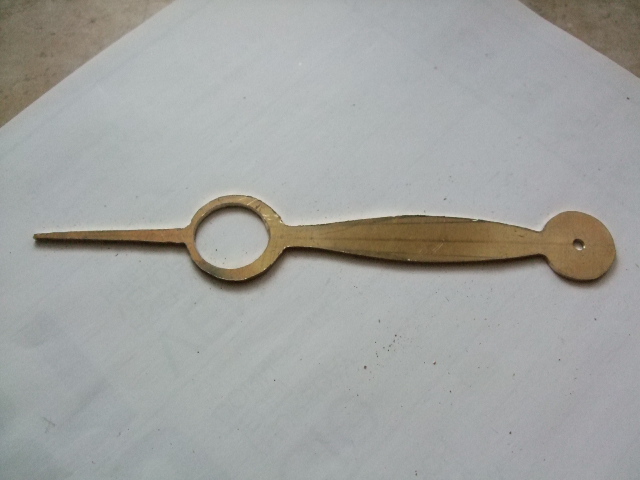

ed ecco una prima bozza

Allegato:

lancetta 014.jpg [ 116.4 KiB | Osservato 2775 volte ]

Allegato:

lancetta 015.jpg [ 112.37 KiB | Osservato 2775 volte ]

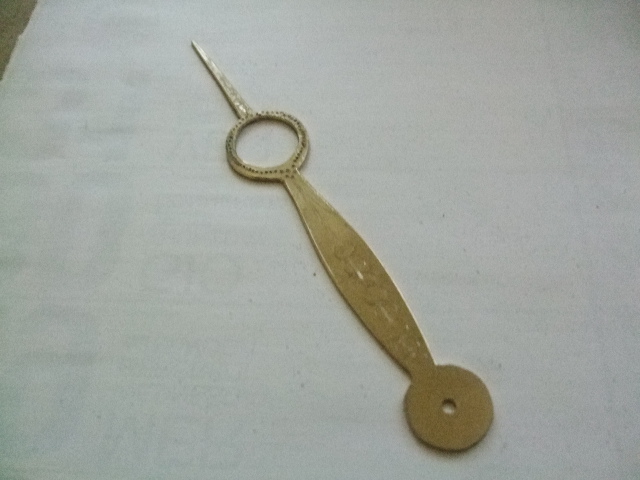

poiche' la sorella aveva delle incisioni sul corpo ho cominciato cosi' a fare delle prove di copiatura delle suddette , ma non ero troppo soddisfatto .

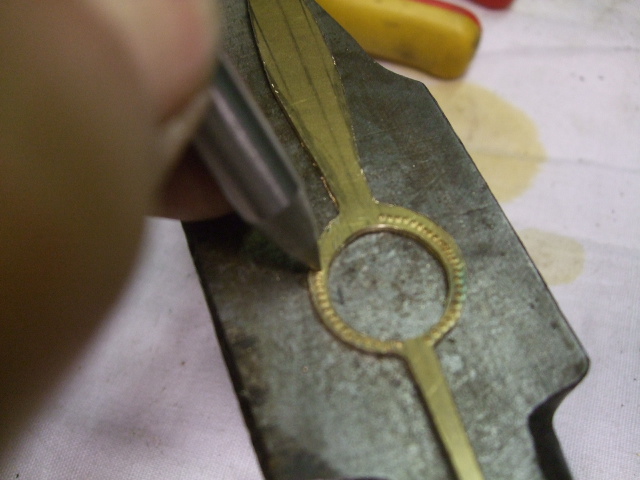

Allegato:

lancetta 016.jpg [ 114.33 KiB | Osservato 2775 volte ]

Allegato:

lancetta 017.jpg [ 114.48 KiB | Osservato 2775 volte ]

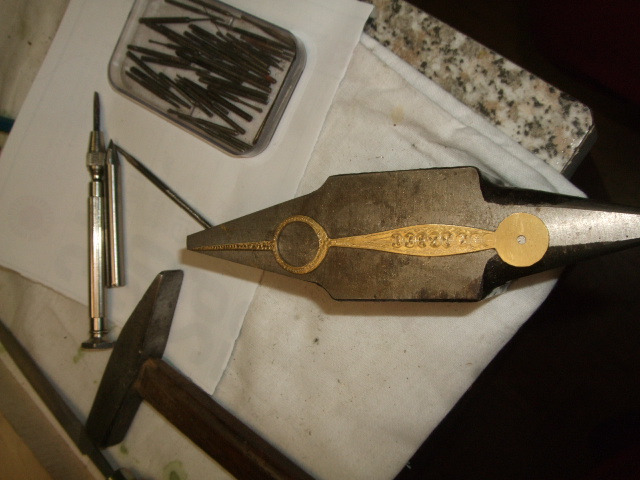

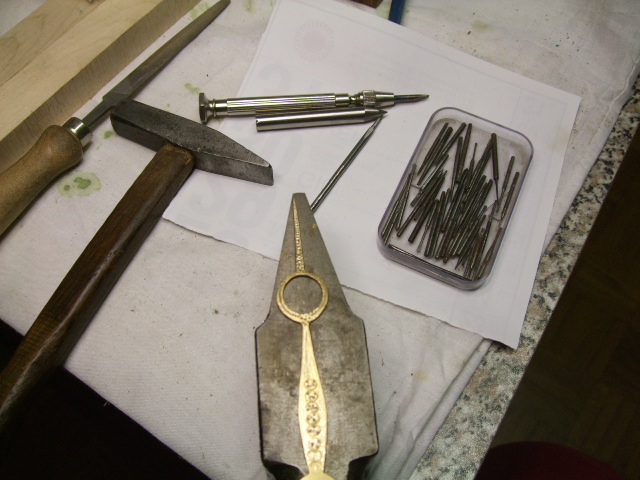

mi sono cercato dei punzoni piu' adatti e pian pianino ho ritoccato i......ritocchi

Allegato:

lancetta 018.jpg [ 111.38 KiB | Osservato 2775 volte ]

Allegato:

lancetta 019.jpg [ 115.82 KiB | Osservato 2775 volte ]

Allegato:

lancetta 020.jpg [ 115.28 KiB | Osservato 2775 volte ]

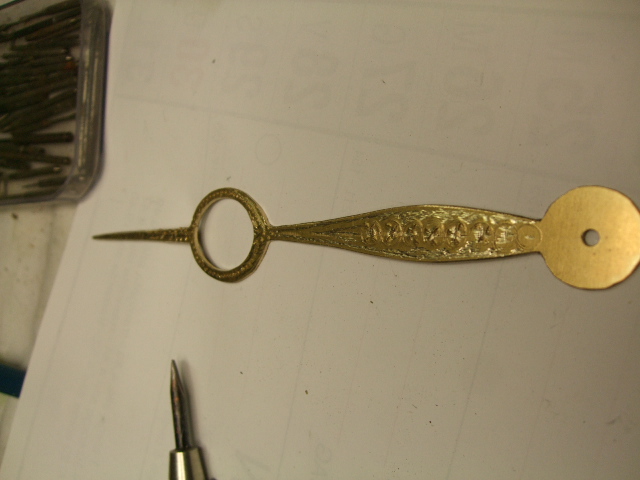

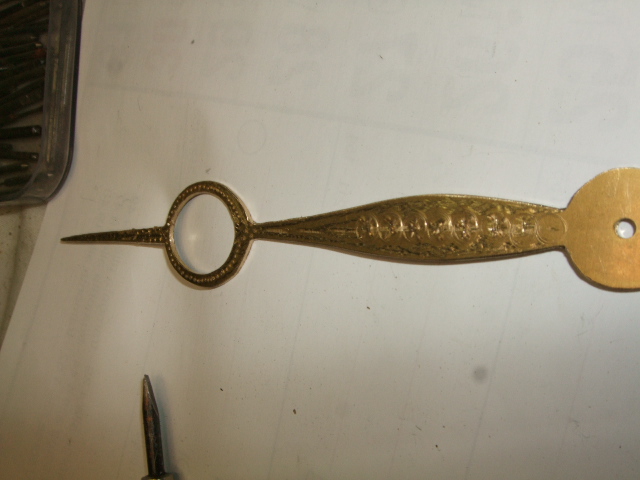

ogni tanto ho anche limato i contorni in modo da renderli piu' uguali . sono piccoli interventi che vanno fatti man mano che si procede e che si evidenziano

Allegato:

lancetta 021.jpg [ 112.27 KiB | Osservato 2775 volte ]

Allegato:

lancetta 022.jpg [ 111.75 KiB | Osservato 2775 volte ]

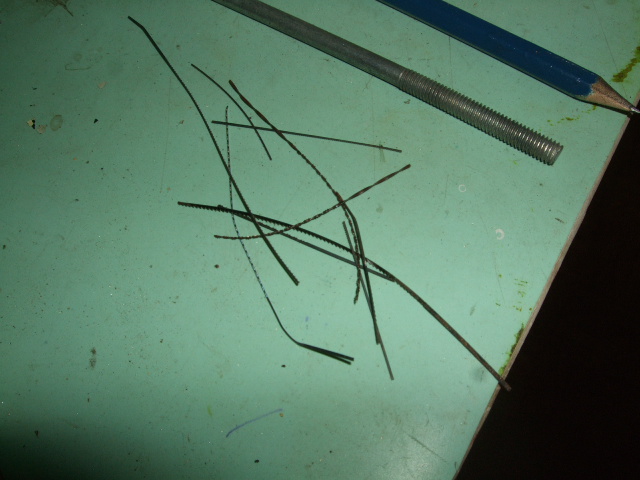

ecco i resti dei tagli.......... :eek:

Allegato:

lancetta 025.jpg [ 111.36 KiB | Osservato 2775 volte ]

manca ancora il quadro . operazione semplice , in se stessa , con una piccola lima quadra . pero' bisogna farla giusta altrimenti la lancetta dei minuti rimarra' sfasata

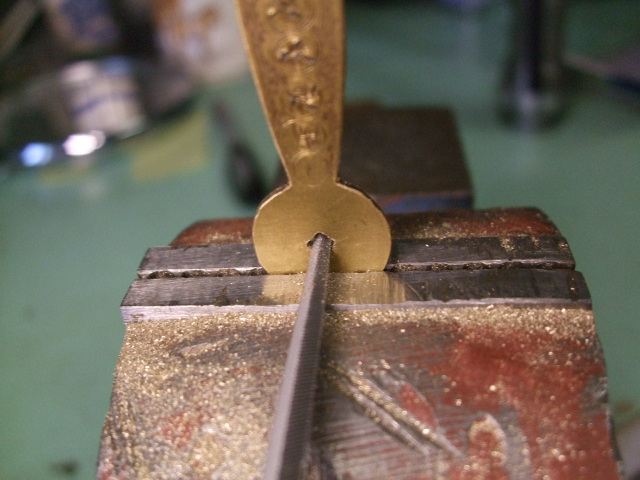

Allegato:

lancetta 029.jpg [ 112.13 KiB | Osservato 2775 volte ]

Allegato:

lancetta 030.jpg [ 115.64 KiB | Osservato 2775 volte ]

ecco la lancetta finita con un po' di vernice oro..........

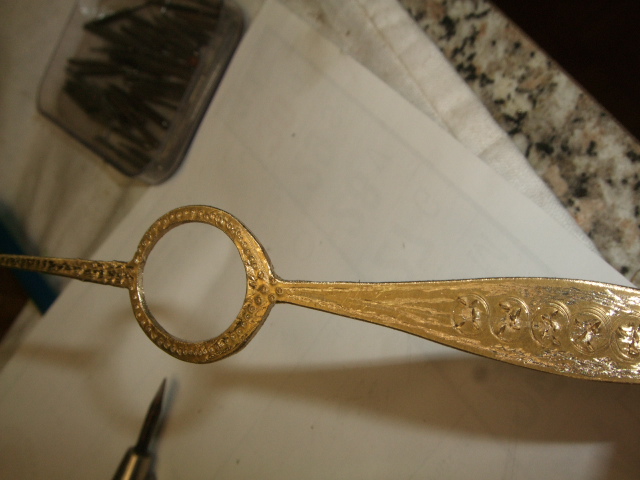

Allegato:

lancetta 024.jpg [ 112.61 KiB | Osservato 2775 volte ]

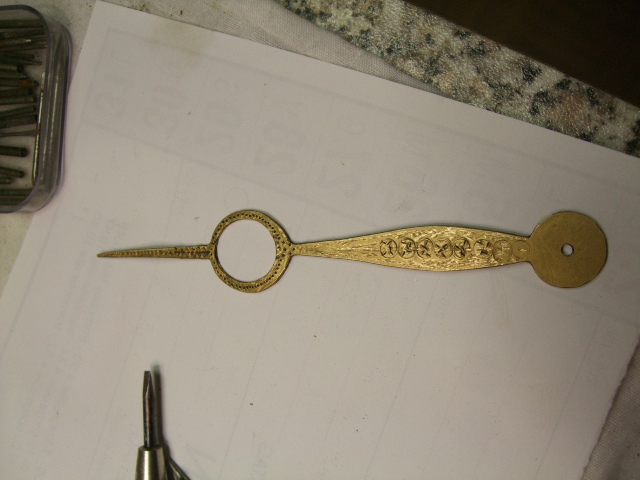

Allegato:

lancetta 027.jpg [ 110.85 KiB | Osservato 2775 volte ]

Allegato:

lancetta 028.jpg [ 112.7 KiB | Osservato 2775 volte ]

mi dispiace solo di non avere fatto la foto in coppia ...................per il confronto
ma sembravano sorelle .

gaetano.vizzini

Bravo Marino!!! Come sempre hai fatto centro... Complimenti
Gaetano

paolofiorista

complimenti come sempre ottimo lavoro
:2thumbs:

paolo

Marven

Un bel passatempo ti sei cercato! però alla fine bella soddisfazione :2thumbs:

Forse un incisore elettrico sarebbe stato utile 8-)

catenavfr

Bravissimo, sei un Artista! (con la A maiuscola) :rate10:

Ciao!

serma

Caro Mariner complimenti, ora puoi fare anche l'incisore la manualita' (gia' risaputa ...) non ti manca, in piu' hai anche l'estro/fantasia bravo. Ciao

Komarek

bellissimo lavoro !
