Visto l'ultimo acquisto fatto dal forumista Altham, un tornio Emco Unimat SL, vediamo come fare un piccolo "upgrade" per montare le pinze americane che normalmente utilizziamo sui torni da orologiaio, in questo modo sarà possibile eseguire lavorazioni più precise su piccoli pezzi, anche un asse di bilanciere di un tasca.

Capisco che comprarsi un tornio di precisione sia auspicabile, ma con voglia di mettersi in gioco e passione, si può trasformare questo piccolo "giocattolo" in un piccolo mostro, senza per forza dover acquistare gli accessori se non quelli strettamente necessari.
Visto che possediamo il tornio, ogni accessorio che ci viene in mente per poter migliorare le nostre lavorazioni lo DOBBIAMO realizzare con il nostro tornietto SL solo in questo modo possiamo contenere i costi e divertirci.

Ovviamente il componente in oggetto l'ho realizzato con il mio Unimat anche perché un pezzo così "grosso" non lo potevo lavorare con il Boley 6mm non avendo un autocentrante ma solo pinze americane di piccole dimensioni, questo per dire che un tornio come l'Unimat è a complemento dei piccoli torni da orologeria.

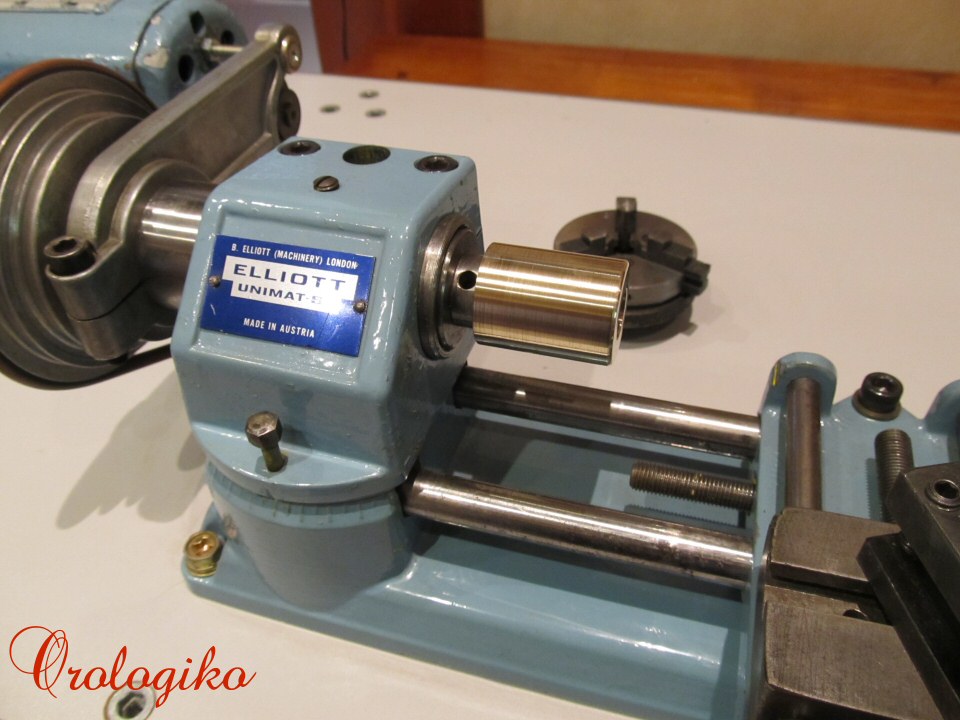

Svitato l'autocentrante di serie, possiamo vedere il tirapinze avvitato sull'albero centrale..

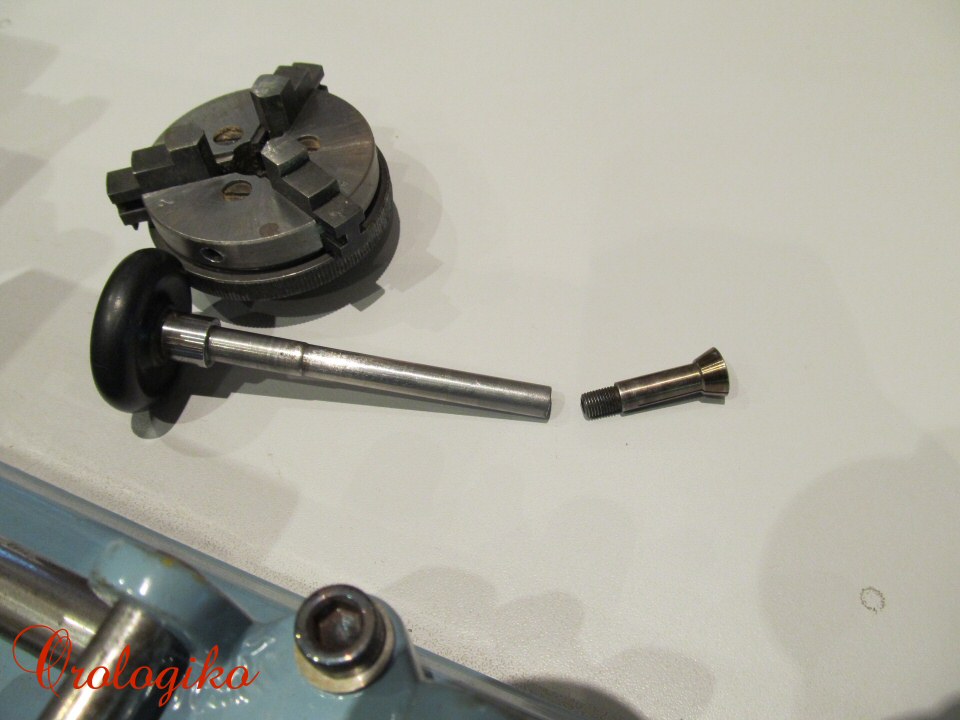

Qui vediamo un classico tirapinze da 6mm, nulla vieta di usare 6,5 o 8mm

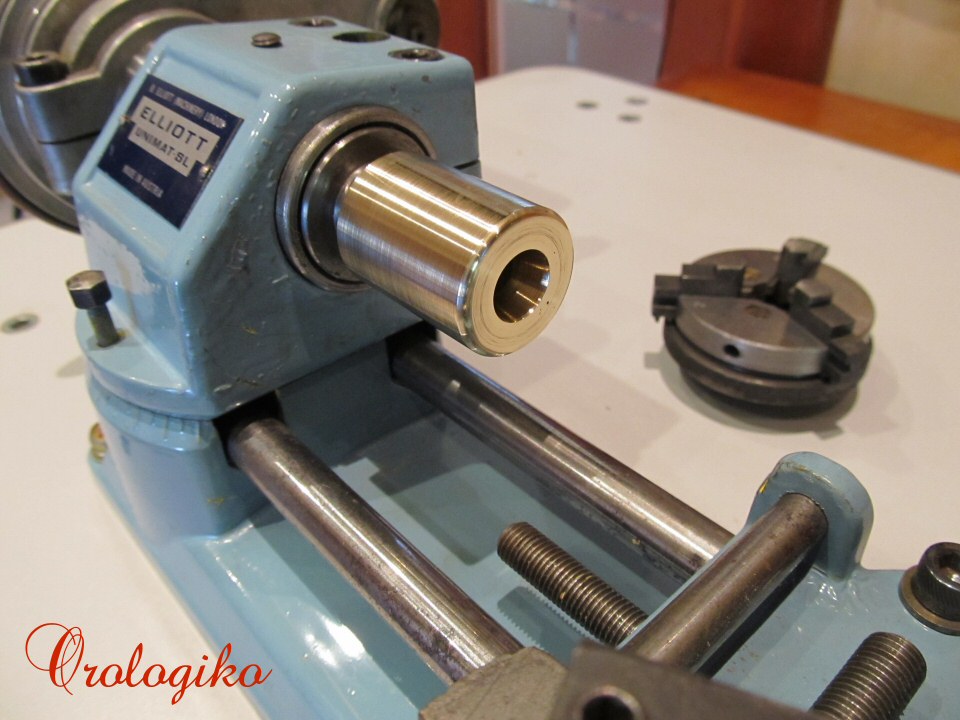

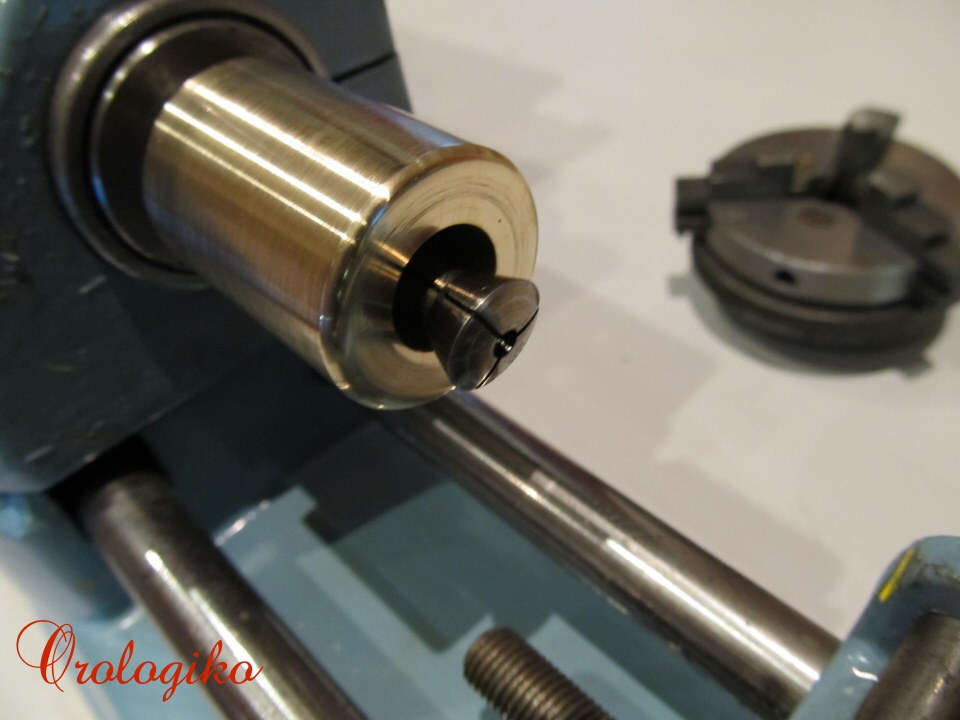

Inseriamo la nostra pinza nella parte anteriore opportunamente tornita conica..



Inseriamo il tirapinze dal lato opposto del tornio lato puleggia e avvitiamo, la pinza si chiuderà man mano che stringiamo..

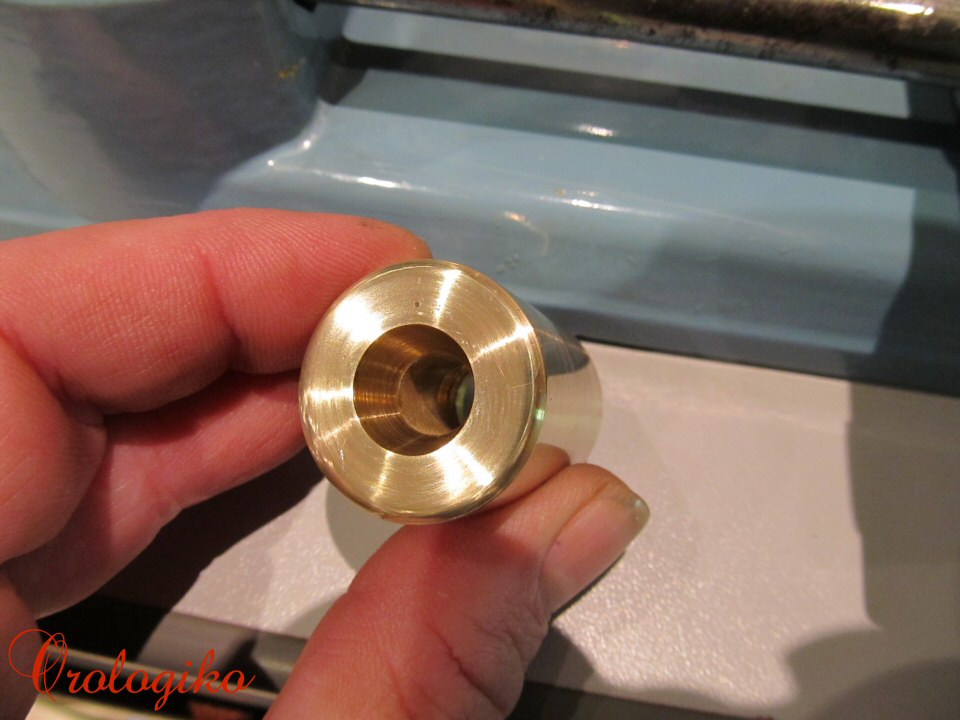

Vediamo in dettaglio la parte anteriore conica..



La parte posteriore che andremo a filettare..

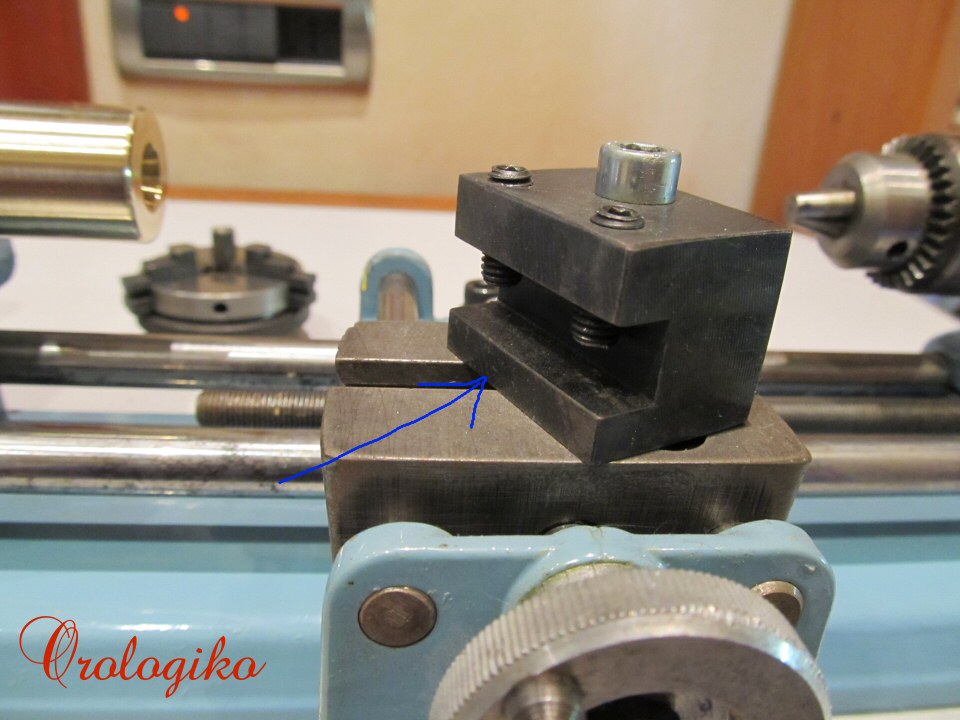

Sempre per rimanere in sede di "upgrade" minimali, un altro accessorio indispensabile è il porta bulino, facilmente realizzabile come il mio in foto, un altro accessorio sarà il poggia bulino a mano...che poi propongo.

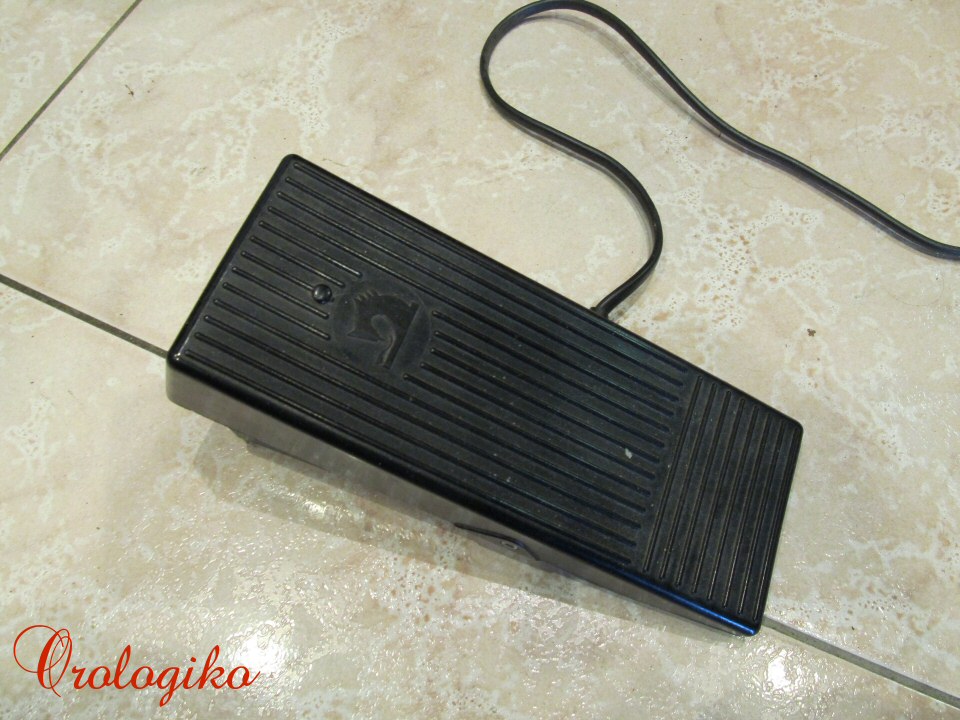

Indispensabile anche il PEDALE a reostato, recuperabile da vecchie macchine da cucire, senza di esso è molto più difficile lavorare piccoli oggetti e vi salva le dita se qualcosa va storto...




Ciaoooo

Grazie!!

Come ho scritto, quando si ha il tornio, bisogna sfruttare tutte le sue potenzialità per realizzare tutto quello che ci viene in mente, attingendo anche le idee dagli accessori commerciali in vendita che spesso hanno prezzi da fuori di testa, è logico che comprandoli non ha più senso..
In queste cose il limite siamo solo noi non la macchina...

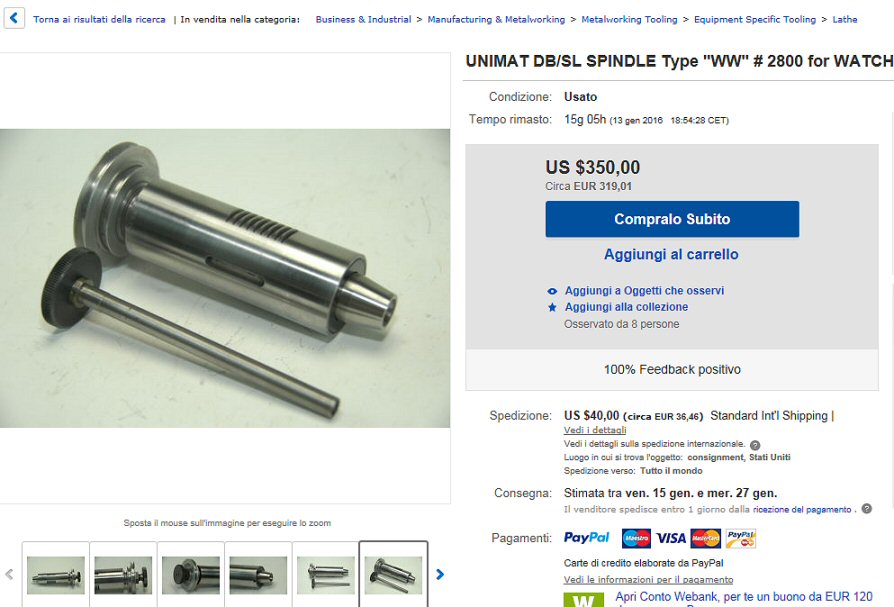

Qui un tira pinze da 300 eurini.... con il mio siamo sui 2 euro e mezzora di lavoro

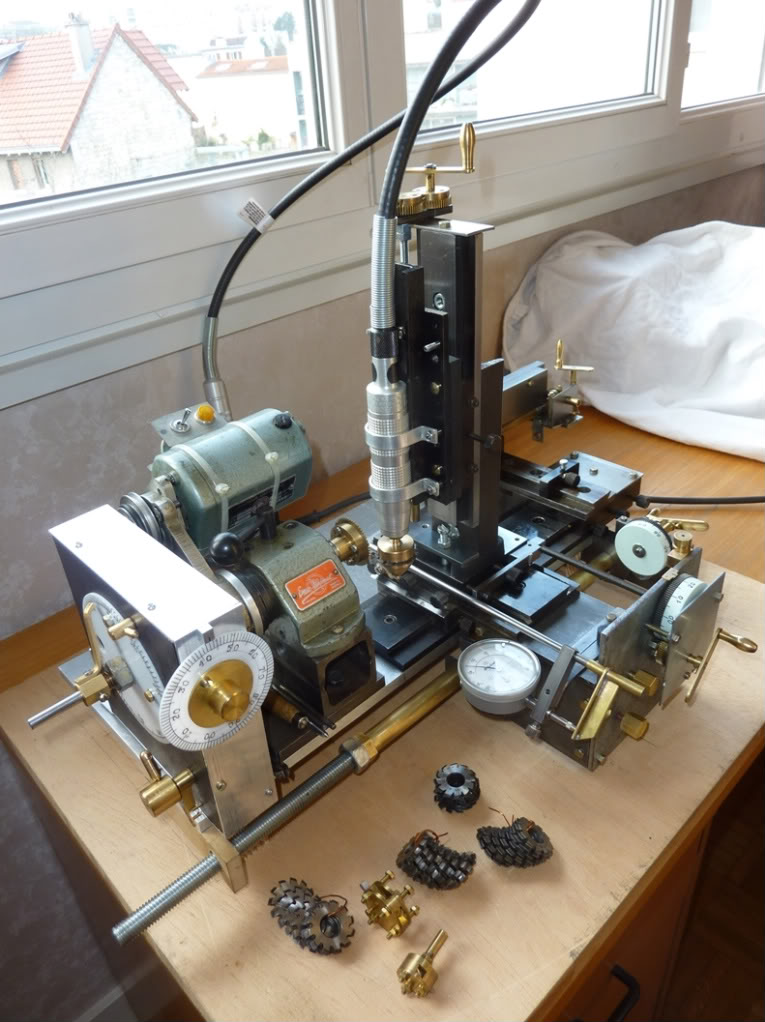

Per curiosità vi mostro un tornio Unimat SL un po' avanzato.....

Fantastico "upgrade"..... ma dell'Unimat è rimasta solo la "targhetta"

per forza se no' che "Boss" è

ciao Boss

Ma è sempre la stessa tua macchinina trasformata in ferrari?
Saluti, Michele

Ciao Fabrizio, la filettatura dell'albero porta mandrino, è una misura inglese 12x1? si trovano in commercio nelle nostre comuni ferramenta filiere per tale scopo?

12 X 1 è filettatura metrica ISO fine (conforme ISO 262) la trovi solo nelle grosse ferramenta ben fornite

Intanto complimenti a Oldtime, bel lavoro

Grazie!!
Esatto si trova anche in italia, ma su ebay forse costa meno.

Ciaooo

bel lavoro,complimenti,il filetto che immagino prima operazione da fare con cosa l'hai eseguito?
