Ho messo in moto il mio tornietto
Autore Messaggio
MessaggioInviato: mercoledì 7 ottobre 2015, 23:39
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: martedì 28 settembre 2010, 12:18
Messaggi: 2136
Provincia: Lodi
Ciao a tutti, stasera ho messo in moto il mio tornietto. Qualcuno di voi voi sa già che l'ho acquistato di recente, dopo avergli dato una veloce pulita mi sono dedicato alla sua motorizzazione.

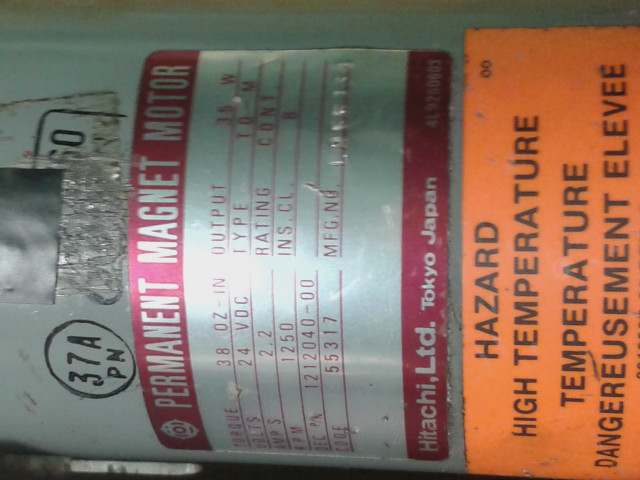

Tra le mie cianfrusaglie ho trovato un motore (comprato chissà quando con la formula prima o poi mi servirà) che ritengo sia adatto a far muovere questo piccolo Lorch. Si tratta di un motore in continua a magneti permanenti 24V 35W 1250 giri/m, eccolo:

Allegato:
img_motor.JPG [ 101.21 KiB | Osservato 2188 volte ]


Dopo aver visto i vari modi di posizionamento del motore ho optato per posizionarlo su slitte orizzontali in modo da poter avere un buon margine di spostamento.

Ho utilizzato due pezzettini di profilato di alluminio avanzati da una vecchia riloga ed una piastra di alluminio.

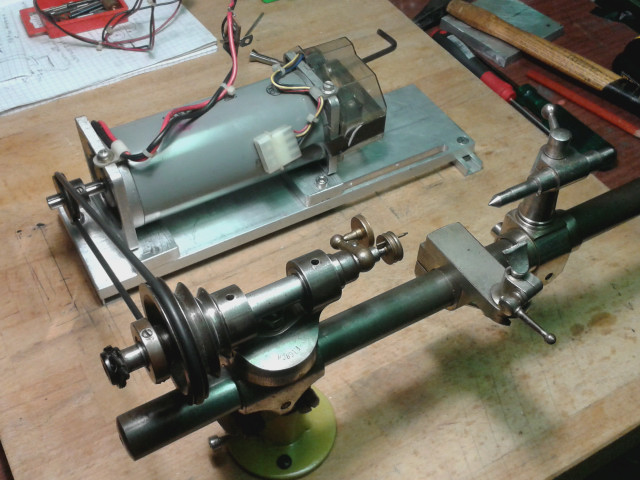

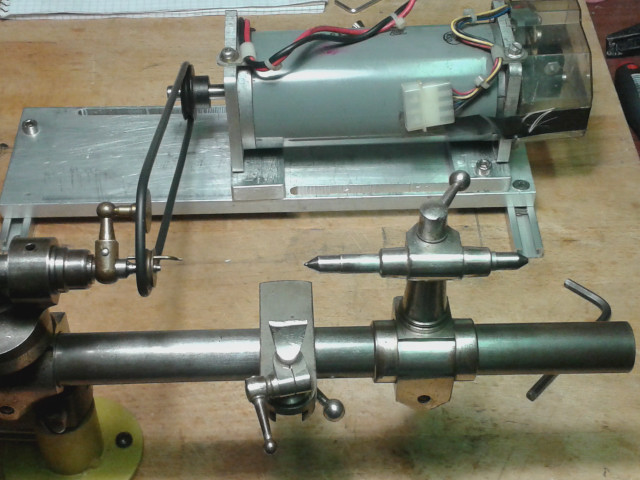

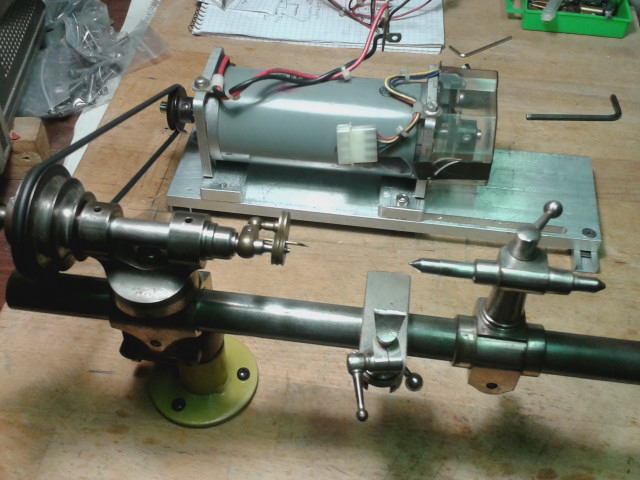

Eccolo pronto e funzionante:
Allegato:
img_001.JPG [ 114.33 KiB | Osservato 2188 volte ]

Allegato:
img_02.JPG [ 109.35 KiB | Osservato 2188 volte ]

Allegato:
img_03.JPG [ 103.58 KiB | Osservato 2188 volte ]


Il rinvio di sicurezza l'ho montato solo per farvi vedere la flessibilità della slitta orizzontale, ovviamente quella cinghia (o-ring) è troppo grossa per il rinvio.

Spero vi piaccia...

Insieme al tornio ci sono degli accessori ed altri pezzi che probabilmente non centrano niente o quasi, per capire cosa sono avrò bisogno del vostro aiuto, li posterò un po' alla volta.

ciao :D

gae929

_________________
Quelli che s’innamorano di pratica senza scienza son come il nocchiere, che entra in naviglio senza timone o bussola, che mai ha certezza dove si vada - L. da Vinci


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 0:36
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Complimenti. Secondo me ti dovresti dotare di queste pulegge Lorch. Il motore resterebbe fisso e in collegamento con la puleggia più grande, avendo poi le altre pulegge in corrispondenza delle altre situazioni di lavoro del tornio. Ci sono poi altri due vantaggi: possibilità di tendere le cinghie e trasmissione indiretta tra motore e bronzine, il che, a mio avviso, ridurrebbe l'usura.
Rimane comunque una bella postazione di lavoro, pronta a funzionare...beato te!


Allegati:
20150916_193016 (800x450).jpg
20150916_193016 (800x450).jpg [ 290.34 KiB | Osservato 2177 volte ]
Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 5:44
Non connesso
VIP User
VIP User
Avatar utente

Iscritto il: mercoledì 9 settembre 2009, 22:01
Messaggi: 20381
Località: Milano
Provincia: Milano
Aspettiamo i tuoi trucioli
:2thumbs:

_________________
Messaggi inseriti con smartphone, scusate errori. Verranno corretti al pc.
Immagine SP


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 8:43
Non connesso
Senior User
Senior User

Iscritto il: domenica 18 gennaio 2009, 19:19
Messaggi: 348
Località: Piacenza
Secondo me se il motore fa 1250 giri il tornio gira un po piano, dovresti mettere una puleggia più grande sul motore o magari a 3 gole, ancora meglio l'accessorio che ti hanno già consigliato, ma a trovarlo......
Ciao


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 12:31
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: martedì 28 settembre 2010, 12:18
Messaggi: 2136
Provincia: Lodi
Occam ha scritto:
Complimenti. Secondo me ti dovresti dotare di queste pulegge Lorch. Il motore resterebbe fisso e in collegamento con la puleggia più grande, avendo poi le altre pulegge in corrispondenza delle altre situazioni di lavoro del tornio. Ci sono poi altri due vantaggi: possibilità di tendere le cinghie e trasmissione indiretta tra motore e bronzine, il che, a mio avviso, ridurrebbe l'usura.
Rimane comunque una bella postazione di lavoro, pronta a funzionare...beato te!



Carissimo, mentre cercavo una soluzione per la sistemazione del motore pensavo a quelle pulegge....
Sono sicuramente piu' veloci nel cambio ma anche piu' ingombranti, ti diro' che tutto sommato adesso non ne sento la mancanza.

Ciao :D

_________________
Quelli che s’innamorano di pratica senza scienza son come il nocchiere, che entra in naviglio senza timone o bussola, che mai ha certezza dove si vada - L. da Vinci


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 12:36
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: martedì 28 settembre 2010, 12:18
Messaggi: 2136
Provincia: Lodi
miki ha scritto:
Secondo me se il motore fa 1250 giri il tornio gira un po piano, dovresti mettere una puleggia più grande sul motore o magari a 3 gole, ancora meglio l'accessorio che ti hanno già consigliato, ma a trovarlo......
Ciao


Questi tornietti sono stati progettati per girare piano, penso che 1250 giri siano piu' che sufficienti.

Ciao :D

gae929

_________________
Quelli che s’innamorano di pratica senza scienza son come il nocchiere, che entra in naviglio senza timone o bussola, che mai ha certezza dove si vada - L. da Vinci


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 15:38
Non connesso
Senator
Senator
Avatar utente

Iscritto il: domenica 19 luglio 2015, 17:12
Messaggi: 3410
Provincia: Reggio Calabria
Ti è venuto proprio bene complimenti! :2thumbs:

così a "occhiometro" direi che sei molto al di sotto dei 600 giri, non so a quanto devono girare questi gioiellini

_________________
Ciao
Mario

Immagine

*** Non si ha idea delle idee della gente senza idee ***


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 19:34
Non connesso
Moderatore
Moderatore

Iscritto il: venerdì 20 agosto 2010, 23:02
Messaggi: 4542
Località: piemunt-alpi cozie-44°53N-7°20E
Provincia: torino
Occam ha scritto:
Complimenti. Secondo me ti dovresti dotare di queste pulegge Lorch. Il motore resterebbe fisso e in collegamento con la puleggia più grande, avendo poi le altre pulegge in corrispondenza delle altre situazioni di lavoro del tornio. Ci sono poi altri due vantaggi: possibilità di tendere le cinghie e trasmissione indiretta tra motore e bronzine, il che, a mio avviso, ridurrebbe l'usura.
Rimane comunque una bella postazione di lavoro, pronta a funzionare...beato te!

ecco la mia postazione con questo tipo di rinvio
Allegato:
lorch 031.jpg
lorch 031.jpg [ 121.42 KiB | Osservato 2076 volte ]

_________________
Immagine
odio i cucu' .........ma ne ho appena acquistati due..........tie'


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 20:10
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Non per niente sei titolare di un Memorial...


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 20:42
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: martedì 28 settembre 2010, 12:18
Messaggi: 2136
Provincia: Lodi
mariner ha scritto:
Occam ha scritto:
Complimenti. Secondo me ti dovresti dotare di queste pulegge Lorch. Il motore resterebbe fisso e in collegamento con la puleggia più grande, avendo poi le altre pulegge in corrispondenza delle altre situazioni di lavoro del tornio. Ci sono poi altri due vantaggi: possibilità di tendere le cinghie e trasmissione indiretta tra motore e bronzine, il che, a mio avviso, ridurrebbe l'usura.
Rimane comunque una bella postazione di lavoro, pronta a funzionare...beato te!

ecco la mia postazione con questo tipo di rinvio
Allegato:
lorch 031.jpg


Siccome non sono di parte a me piace di più il mio :smile:

_________________
Quelli che s’innamorano di pratica senza scienza son come il nocchiere, che entra in naviglio senza timone o bussola, che mai ha certezza dove si vada - L. da Vinci


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 21:33
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: martedì 28 settembre 2010, 12:18
Messaggi: 2136
Provincia: Lodi
Marven ha scritto:
Ti è venuto proprio bene complimenti! :2thumbs:

così a "occhiometro" direi che sei molto al di sotto dei 600 giri, non so a quanto devono girare questi gioiellini



Proviamo a fare un conticino veloce:

Il tornio, per farlo funzionare manualmente, è dotato di una manovella con due pulegge, una di circa 20 cm di diametro ed una di circa 12.

Rapportate alla puleggia più piccola del tornio otteniamo un rapporto moltiplicativo di circa 8 ed uno di circa 5.

Se ipotizziamo di ruotare la manovella (esagerando) 3 volte al secondo otteniamo:

3 x 60 x 8 = 1440 giri/min

3 x 60 x 5 = 900 giri/min

Con 2 giri/sec otterremmo: 960 e 600 giri/min

Con 1 giro/sec, dimezziamo ed otteniamo 480 e 300 giri/min

Alla luce di questi risultati, io penso che questo tornietto difficilmente dovrebbe girare oltre i 1000 giri/min.



Con il motore a 1250 giri/min con le 3 pulegge ottengo circa: 700, 900, e 1250 giri/min


ciao


gae929

_________________
Quelli che s’innamorano di pratica senza scienza son come il nocchiere, che entra in naviglio senza timone o bussola, che mai ha certezza dove si vada - L. da Vinci


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: giovedì 8 ottobre 2015, 22:07
Non connesso
Senator
Senator
Avatar utente

Iscritto il: domenica 19 luglio 2015, 17:12
Messaggi: 3410
Provincia: Reggio Calabria
quindi "l'occhiometro" non si è sbagliato di molto :) se poi riesci a scendere attorno ai 18 volt ottieni velocità più calme ;) quindi più cònsone a questi tipo di torni

_________________
Ciao
Mario

Immagine

*** Non si ha idea delle idee della gente senza idee ***


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: venerdì 9 ottobre 2015, 21:01
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: martedì 28 settembre 2010, 12:18
Messaggi: 2136
Provincia: Lodi
Rieccomi qui :D

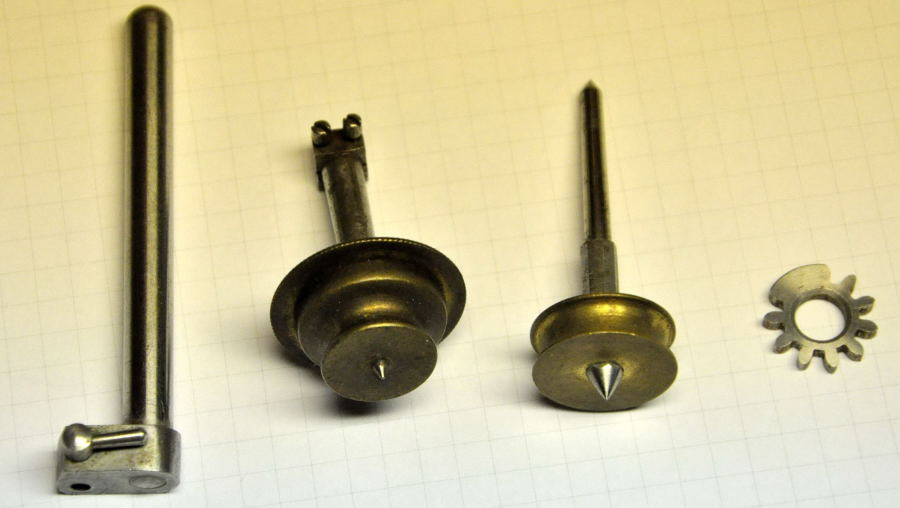

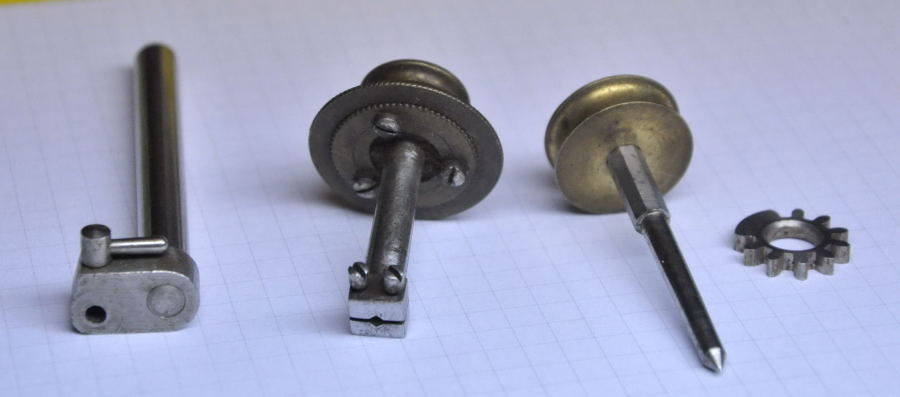

Chi mi aiuta a capire a cosa servono questi pezzi ? possono essere utilizzati sul mio tornio ?

Allegato:
DSC_3050_03.JPG [ 72.58 KiB | Osservato 1108 volte ]


Allegato:
DSC_3054_03.JPG [ 59.06 KiB | Osservato 1108 volte ]


Il primo da sinistra monta nel supporto della contropunta, ma il foro che si vede è piccolo, circa 2.5 mm, e non ho trovato nessun accessorio che possa inserirsi.
Il secondo ha un morsetto ...
Il terzo il diametro della parte cilindrica dell'asse è di 3,8 mm.


grazie

ciao

gae929

_________________
Quelli che s’innamorano di pratica senza scienza son come il nocchiere, che entra in naviglio senza timone o bussola, che mai ha certezza dove si vada - L. da Vinci


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: venerdì 9 ottobre 2015, 21:19
Non connesso
Eminence User
Eminence User
Avatar utente

Iscritto il: martedì 14 aprile 2015, 13:27
Messaggi: 6176
Provincia: Nizza,Alpi Marittime
Il terzo certamente si, è una brida a puleggia da usare tra le contropunte femmina, la ruota o il pezzo vengono incastrati sull'albero della brida che è leggermente conico.


Top
 Profilo


Re: Ho messo in moto il mio tornietto
MessaggioInviato: venerdì 9 ottobre 2015, 21:47
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
Il primo sembrerebbe autocostruito.
Il secondo dovrebbe essere un trapano d'epoca.

Il terzo lo abbiamo già trattato diverse volte.
Il quarto mi sembra essere un limitatore di carica (tipo croce di malta) provenienti da qualche orologio.

Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.
