piedini quadrante
Autore Messaggio
MessaggioInviato: mercoledì 5 novembre 2014, 17:47
Non connesso
Advanced User
Advanced User

Iscritto il: mercoledì 10 marzo 2010, 10:30
Messaggi: 1894
Località: lombardia,mantova
vi mostro il mio sistema di saldatura,cominciando dall'occorrente:

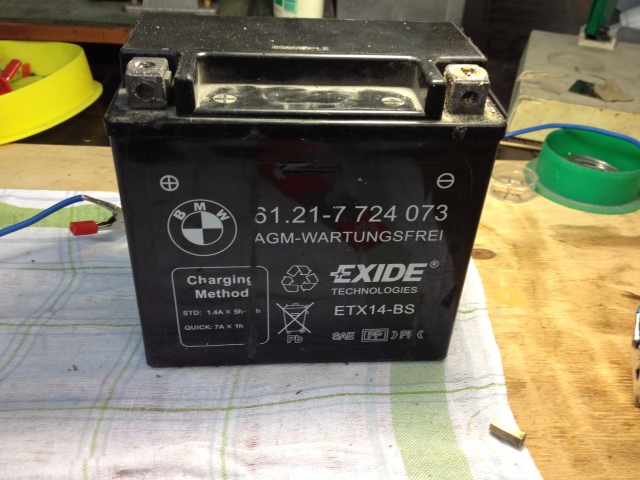

una batteria 12v. questa è quella che ho cambiato di recente alla mia moto
Allegato:
vwzloo.jpg [ 142.17 KiB | Osservato 2755 volte ]

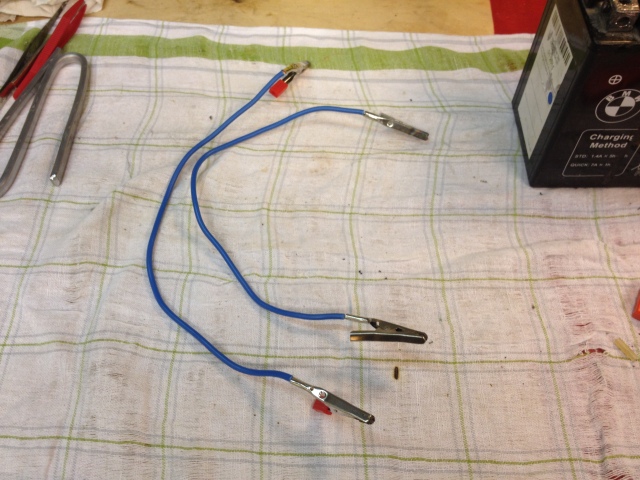

cavi da 1,5mm. completi di coccodrilli
Allegato:
3320bhd.jpg [ 148 KiB | Osservato 2755 volte ]

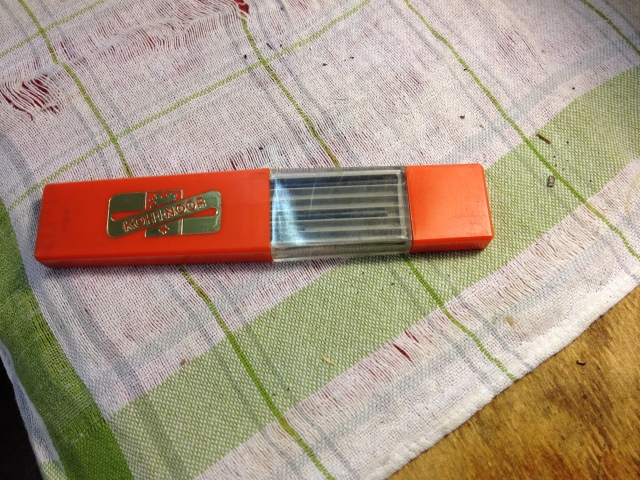

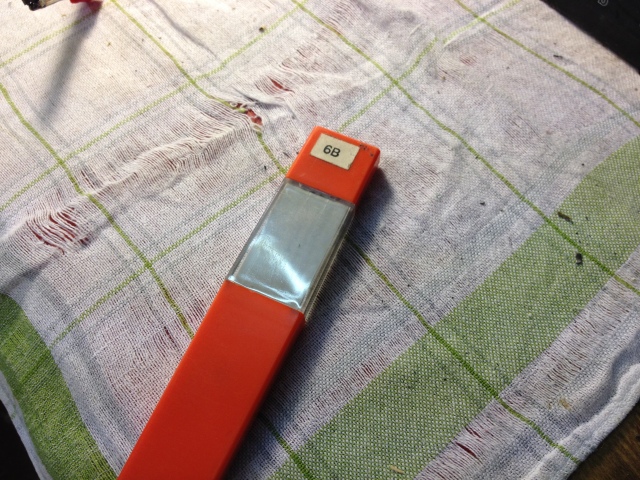

mina in grafite da mm.2 di diametro
Allegato:
90unsx.jpg [ 203.31 KiB | Osservato 2755 volte ]

Allegato:
2dr8gnd.jpg [ 214.5 KiB | Osservato 2755 volte ]

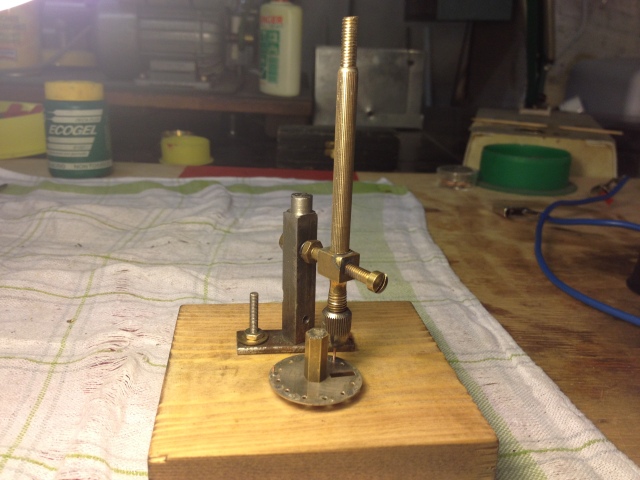

supporto autocostruito di fissaggio quadrante e piedino,quest'ultimo è un filo di rame da mm. 0,8
Allegato:
2hdpnjr.jpg [ 118.12 KiB | Osservato 2755 volte ]

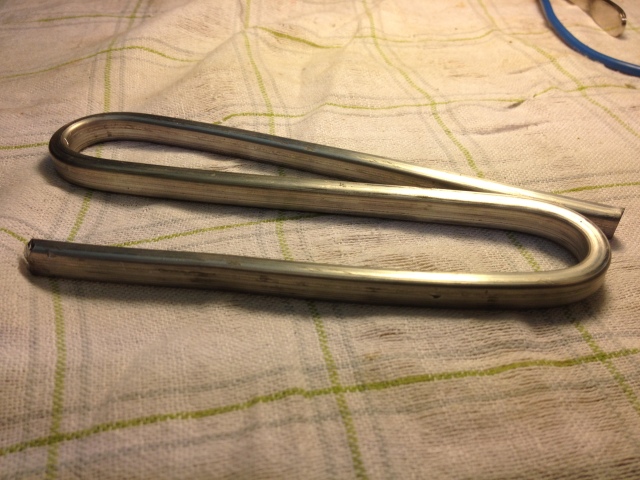

lega saldante a bassa fusione,ho usato quella per i soldatini di piombo,ideale sarebbe quella a 70° non facile da reperire
Allegato:
5vcsk.jpg [ 141.78 KiB | Osservato 2755 volte ]

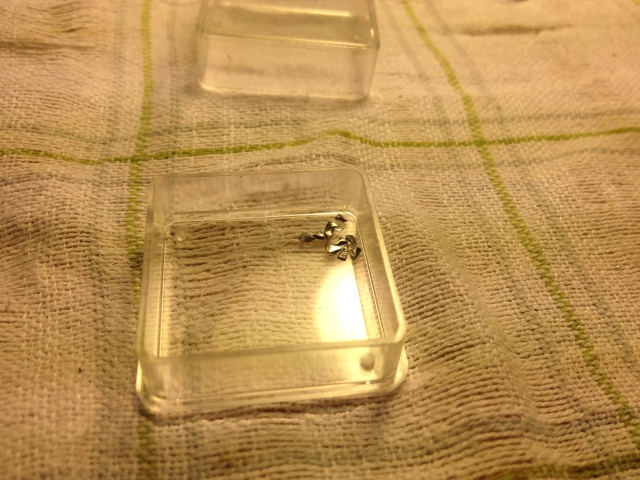

qui alcuni pezzetti sminuzzati
Allegato:
103bib6.jpg [ 147.45 KiB | Osservato 2755 volte ]

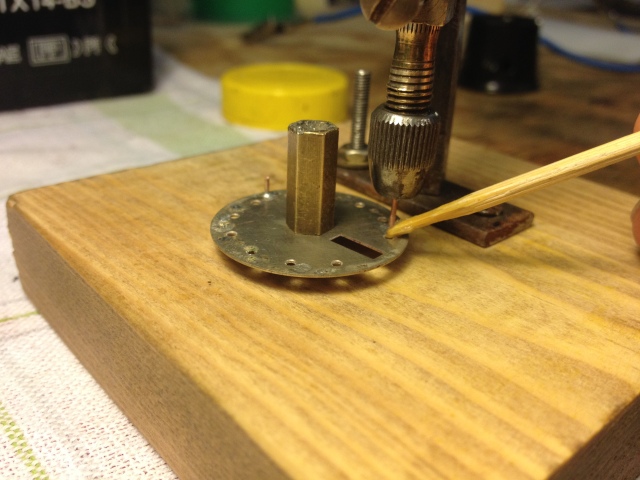

un po' di disossidante tra le parti da unire
Allegato:
2afbzpg.jpg [ 118.81 KiB | Osservato 2755 volte ]

un paio di pezzetti di lega in posizione

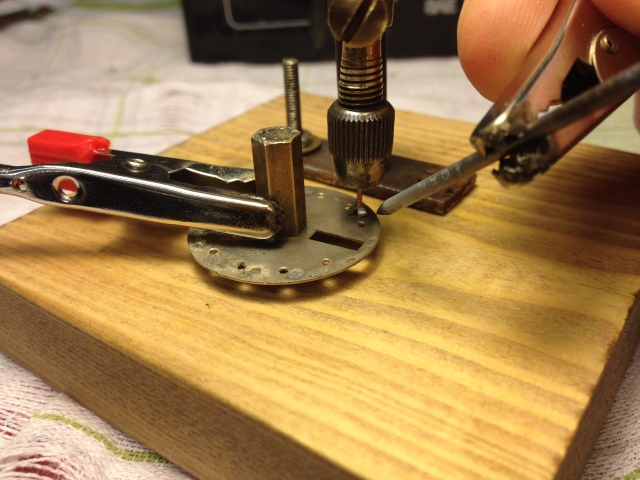

ora contatto
Allegato:
n4vaqs.jpg [ 135.33 KiB | Osservato 2755 volte ]

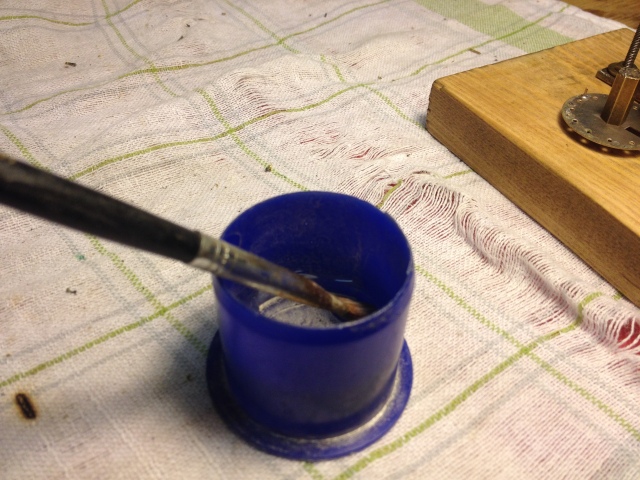

pronti a raffreddare appena la lega è fusa
Allegato:
vrx3zt.jpg [ 158.56 KiB | Osservato 2755 volte ]

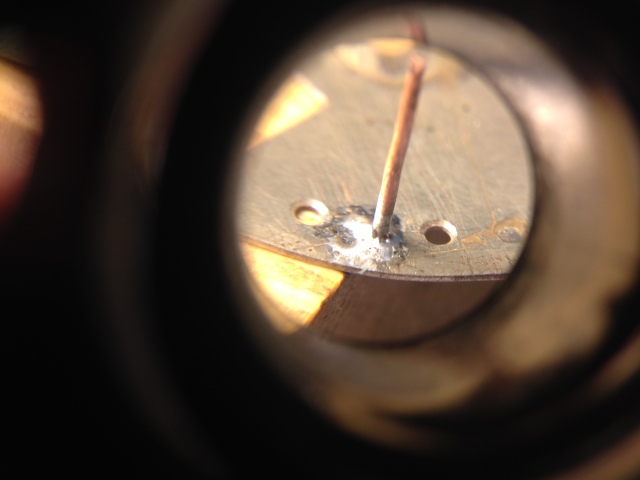

ecco la saldatura
Allegato:
153spj7.jpg [ 64.09 KiB | Osservato 2755 volte ]

quadrante intatto
Allegato:
2h5tudj.jpg [ 68.03 KiB | Osservato 2755 volte ]

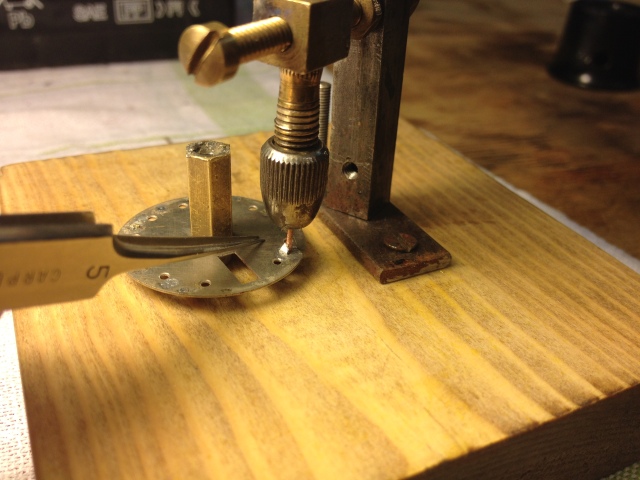

prima di saldare su un quadrante consiglio di fare pratica su lamierino in ottone per capire i tempi di fusione(1-2 secondi) e raffreddamento,per evitare danni sempre in agguato.


Allegati:
1zwj4ad.jpg [ 119.2 KiB | Osservato 2755 volte ]
1zwj4ad.jpg [ 119.2 KiB | Osservato 2755 volte ]


Ultima modifica di daniele52 il mercoledì 5 novembre 2014, 21:16, modificato 1 volta in totale.
Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 18:27
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: domenica 1 gennaio 2012, 22:38
Messaggi: 2906
Località: Asti-Piemonte
Provincia: asti
Complimenti per l' ingegnosa soluzione' !

Hai provato anche su quadrante smaltato?


Valter


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 18:30
Non connesso
collaboratore
collaboratore

Iscritto il: venerdì 4 settembre 2009, 23:39
Messaggi: 2897
Località: Brescia
Provincia: Brescia
Pratico ed economico.

Grazie

_________________
“de gustibus non disputandum est”


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 19:21
Non connesso
Moderatore
Moderatore

Iscritto il: mercoledì 22 gennaio 2014, 1:19
Messaggi: 1175
Località: Milano
Provincia: Milano
Crei un arco con il polo in grafite o metti solo in corto lasciando che la corrente scaldi la giunzione?
Daniele

_________________
Daniele L.R. Marini


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 20:13
Non connesso
Senior User
Senior User

Iscritto il: domenica 7 marzo 2010, 18:10
Messaggi: 334
Località: BELLUNO
Provincia: belluno
ciao Daniele, visto che hai tutto l'occorrente puoi fare una prova su un quadrante di smalto e postare i risultati per noi, tuoi ammiratori? ciaoooo


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 20:43
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
Questa realizzazione ha tutti i crismi per essere considerata attrezzatura, per questo a breve la sposterò nella sezione "Macchine Utensili & Attrezzature per Orologeria".

Bravo Daniele complimenti per la tua realizzazione, spartana ma efficace :2thumbs:

Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 21:20
Non connesso
Advanced User
Advanced User

Iscritto il: mercoledì 10 marzo 2010, 10:30
Messaggi: 1894
Località: lombardia,mantova
grazie a tutti e perdonate il servizio un pò frettoloso,a breve farò la prova sul quadrante in smalto mostrando il risultato,buona serata a tutti.
Daniele


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 22:09
Non connesso
Senior Advanced User
Senior Advanced User
Avatar utente

Iscritto il: domenica 1 gennaio 2012, 22:38
Messaggi: 2906
Località: Asti-Piemonte
Provincia: asti
Aspetto con interesse !


Valter


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 23:15
Non connesso
Senior User
Senior User
Avatar utente

Iscritto il: domenica 7 ottobre 2012, 9:55
Messaggi: 649
Località: Roma
Provincia: RM
Bravo daniele52! E con il caricabatterie la tieni in carica per gli usi! Ottimo, semplice ed economico.
Che disossidante hai usato nello specifico?

:2thumbs:

_________________
La puntualità è la gentilezza degli orologi. (Jean Dutourd)


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 23:29
Non connesso
Forumista
Forumista

Iscritto il: venerdì 14 settembre 2012, 11:14
Messaggi: 133
Località: Roma
Ciao a tutti,

faccio il "grillo parlante" di collodiana memoria, vi ricordo che mettere in corto una batteria puo essere molto pericoloso (esplosione della medesima), per cui vi sugerirei di procedere con estrema prudenza.

una soluzione alternativa e abbastanza valida e l'utilizzo di un alimentatore da laboratorio in cui è possibile regolare la corente erogata, magari inserendo nel circuito un pulsante per iniziare/interropere l'erogazione di corrente .

Ciao e buona serata

Rosario

_________________
there's no normal day for the maintenance man


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: mercoledì 5 novembre 2014, 23:53
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
RosTro ha scritto:
Ciao a tutti,

faccio il "grillo parlante" di collodiana memoria, vi ricordo che mettere in corto una batteria puo essere molto pericoloso (esplosione della medesima), per cui vi sugerirei di procedere con estrema prudenza.

una soluzione alternativa e abbastanza valida e l'utilizzo di un alimentatore da laboratorio in cui è possibile regolare la corente erogata, magari inserendo nel circuito un pulsante per iniziare/interropere l'erogazione di corrente .

Ciao e buona serata

Rosario


Vero in parte.
In questo setup la batteria non è in corto "secco" quindi il pericolo è inferiore.
Detto questo anch'io consiglio un alimentatore.

Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: giovedì 6 novembre 2014, 14:35
Non connesso
Advanced User
Advanced User

Iscritto il: mercoledì 10 marzo 2010, 10:30
Messaggi: 1894
Località: lombardia,mantova

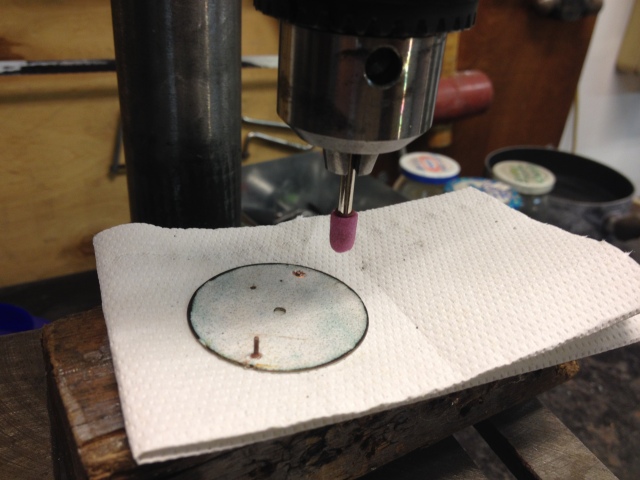

ora il quadrante in smalto,tolgo sul retro per liberare il metallo
Allegato:
opbeaq.jpg [ 109.34 KiB | Osservato 2651 volte ]

Allegato:
34yz3w5.jpg [ 102.31 KiB | Osservato 2651 volte ]

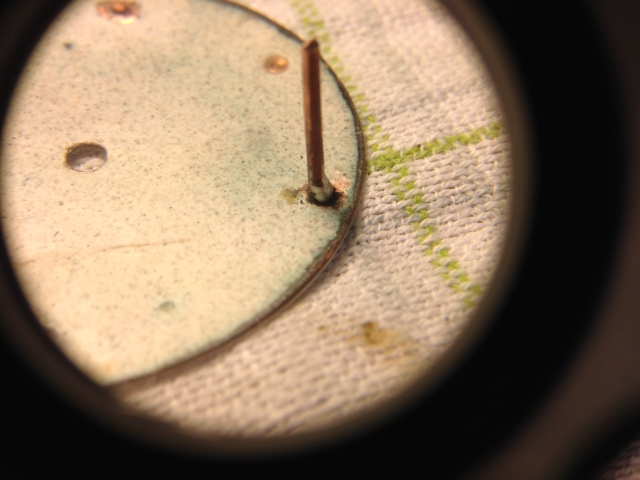

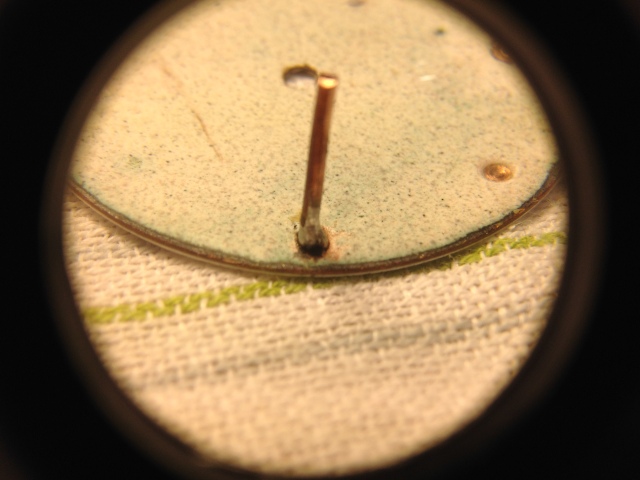

il sistema di saldatura è comune a quello già mostrato,cambia il filo in rame,qui da 1mm.
Allegato:
11tn12p.jpg [ 95.92 KiB | Osservato 2651 volte ]

Allegato:
raw75c.jpg [ 93.69 KiB | Osservato 2651 volte ]

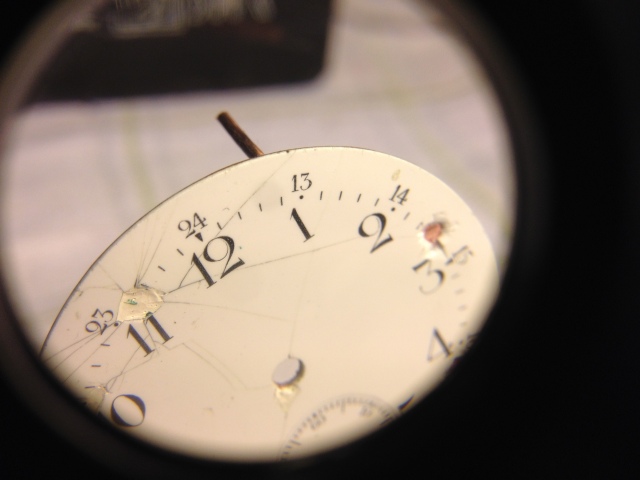

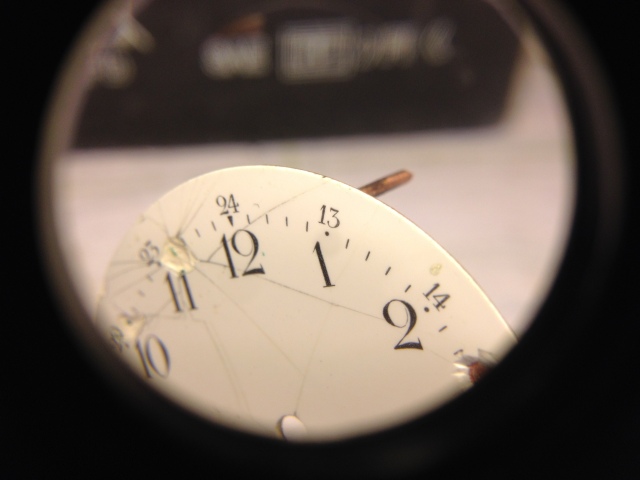

smalto intatto
Allegato:
21dipn7.jpg [ 65.25 KiB | Osservato 2651 volte ]

Allegato:
30tlz0w.jpg [ 68.39 KiB | Osservato 2651 volte ]

ho notato che la grafite dopo alcune saldature,circa 6/7 perde conduttività pre cui da cambiare,però scrive ancora :eek:
la lega utilizzata fonde a circa 160° contro i 230° dello stagno,questo aiuta a non dannaggiare il quadrante,meglio sarebbe trovare il tipo a 70°credo fosse utilizzata come fusibile nei vecchi interuttori elettrici.
il disossidante è un tipo comune per le saldature a stagno,l'uno vale l'altro.
Daniele


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: giovedì 6 novembre 2014, 20:11
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
daniele52 ha scritto:
ho notato che la grafite dopo alcune saldature,circa 6/7 perde conduttività pre cui da cambiare,però scrive ancora :eek:
la lega utilizzata fonde a circa 160° contro i 230° dello stagno,questo aiuta a non dannaggiare il quadrante,meglio sarebbe trovare il tipo a 70°credo fosse utilizzata come fusibile nei vecchi interuttori elettrici.
il disossidante è un tipo comune per le saldature a stagno,l'uno vale l'altro.
Daniele


Hai provato a grattare la punta con una limetta per unghie, potrebbe essere semplicemente il flussante che vi si deposita sopra e che fa da isolante.

Le mine sono un composto di grafite (conduttiva) e argilla (fa da aggregante), più c'é grafite più la mina conduce.
Più aumenta la grafite più la matita tende al "molle" (classificazione 10B).

A titolo di esempio una matita HB (lunghezza 17.5 cm) ha una resistenza di circa 12 ohm. le mine denominate con n°B (ad es 2B)avranno una resistenza inferiore, quelle con n°H (ad es 6H) una resistenza maggiore.

Per questo nel mio post precedente dicevo che non si tratta di un corto secco, la mina ha un ruolo fondamentale, introduce una resistenza, quindi limita la corrente nel circuito.

Saluti
Christian

PS: personalmente asporterei più smalto, in modo da avere più superfice di contatto tra lo stagno e il quadrante.

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: giovedì 6 novembre 2014, 20:42
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
MacGyver ha scritto:
Per maggiore sicurezza si può porre in serie ad uno dei cavetti un fusibile di adeguata potenza, così male che vada... :scared:


Se daniele ha la possibilità di misurare la resistenza del sistema con un multimetro (da morsetto a morsetto con batteria scollegata), dovrebbe bastare il valore ottenuto più l'applicazione della legge di ohm a farvi passare i patemi d'animo.

Cosi a naso dico:

resistenza minima (essendo pessimisti) del sistema (filo+grafite+piedino+quadrante+filo) 1 ohm

corrente del circuito U/R , 12V/ 1 Ohm = 12 A

Ora basta guardare i dati della batteria, cosi potrete determinare se il sistema é pericoloso o meno (questo varia di caso in caso).

Se proprio volete stare in una botte di ferro mettete tranquillamente un fusibile (con i calcoli precedenti lo potete dimensionare)


Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo


Re: piedini quadrante
MessaggioInviato: venerdì 7 novembre 2014, 15:44
Non connesso
Master Senator
Master Senator
Avatar utente

Iscritto il: sabato 3 luglio 2010, 15:56
Messaggi: 5712
Località: Svizzera / Ticino & Berna
Provincia: TI
Ah dimenticavo il più grande pericolo é quello di avere i due poli sulla batteria scoperti. Sarebbe opportuno isolarne almeno uno dei due. La maggior parte degli incidenti succede perché accidentalmente la batteria viene messa in corto con qualcosa di massiccio (cacciavite chiave inglese, ecc).

Saluti
Christian

_________________
________________
Se quanto scritto può avere un doppio senso, ed uno di questi vi offende, io intendevo certamente l'altro.


Top
 Profilo
