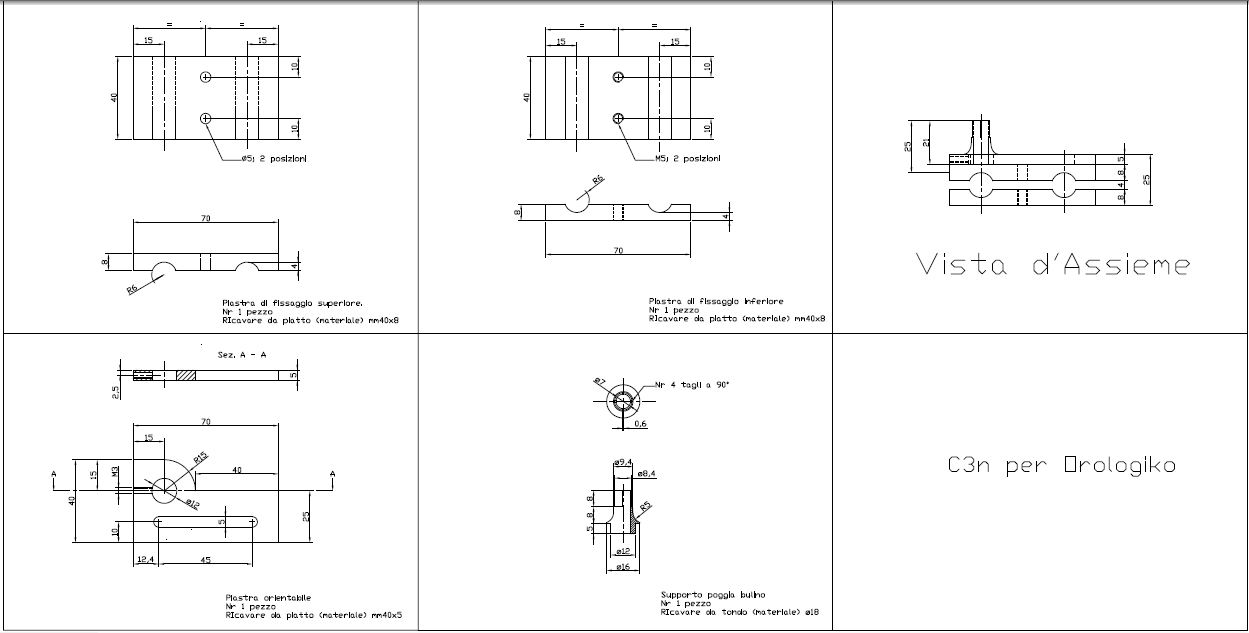

Innanzitutto un ringraziamento a Christian "c3n" per alcune dritte, dei disegni da cui ho tratto ispirazione e in parte scopiazzato, ma sopratutto per avermi in qualche modo invogliato a fare.
Un ulteriore ringraziamento a Pierino la Peste per i suoi consigli che si sono rivelati indispensabili.
E veniamo al dunque:
Sull'onda emozionale del post di "c3n" sulla tornitura, volevo provare anch'io a far trucioli a mano, anche se l'ho sempre considerata una cosa poco adatta a me, quasi incomprensibile.
Ho già due torni: un Mentor U350 e un EMCO UNIMAT SL1000, comperare un terzo tornio, specifico per lavori di orologeria, avrebbe significato non avere poi i soldi per pagare l'avvocato divorzista.......
Ovviamente le mie attenzioni sono ricadute sull'EMCO il quale pur non essendo specifico per lavorazioni d'orologeria è pur sempre un tornio molto piccolo.
Infatti lo comperai all'incirca 4-5 anni fà proprio con lo scopo di usarlo per i lavori più piccoli e delicati.
In realtà non l'ho mai usato.......E' stato ritrovato all'esterno su un terrazzo chiaramente ricoperto di ruggine.
Chi me lo ha venduto, ha fatto un buon lavoro di ripristino, ma il tornio era ormai compromesso, ma mi ero ripromesso di rimetterlo a nuovo e in qualche modo di adeguarlo ai lavori d'orologeria.
E questa è stata l'occasione giusta.

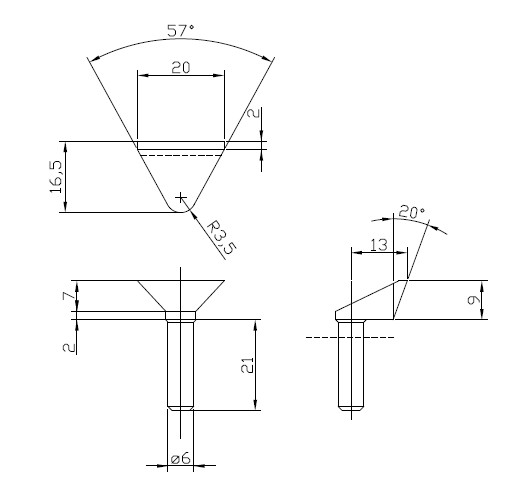

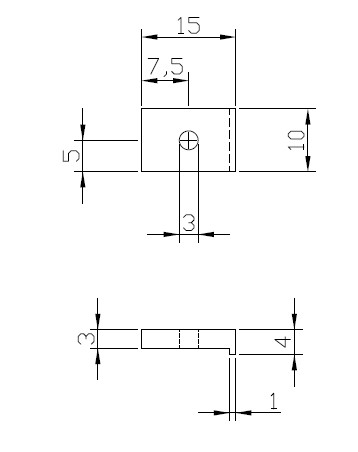

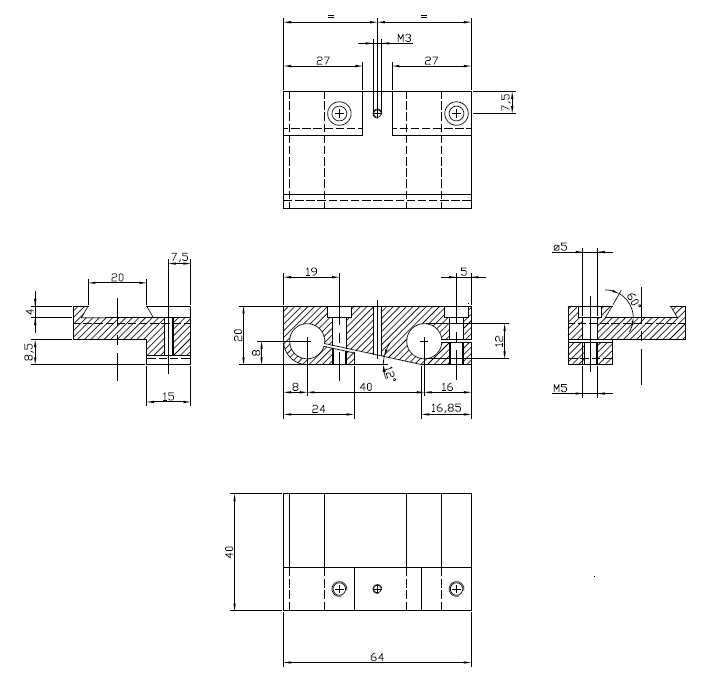

Già durante le tracciatura dei disegni ero partito da un presupposto: quello di eliminare completamente il carro a croce e dedicare l'EMCO esclusivamente alla tornitura a mano........il giorno che avrei imparato!!!
Infatti cercando di mimare la posizione delle mani per tornire, mi sono accorto che il carro a croce, almeno per me è ingombrante e mi impedisce i movimenti.
Diciamo che in qualche modo, mi sono un pò complicato la vita nella realizzazione del supporto, lo avrei potuto fare decisamente più semplice.
Di seguito alcune immagini, purtroppo però non ho potuto fare foto durante la costruzione dei pezzi, semplicemente per una questione di fretta.

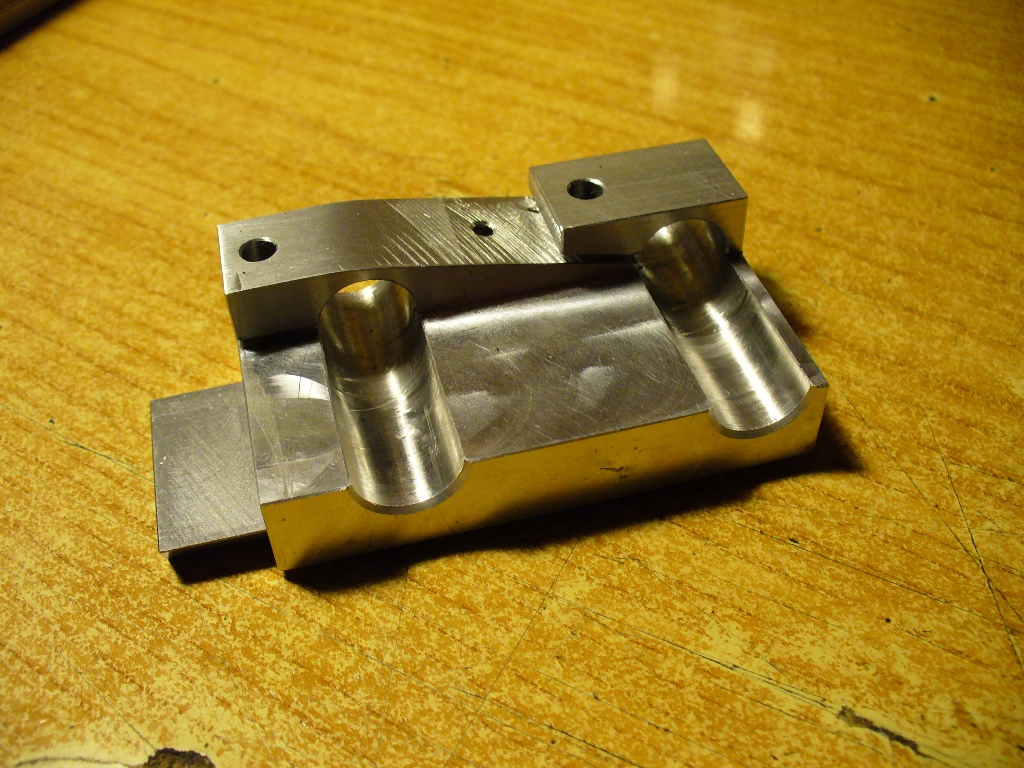

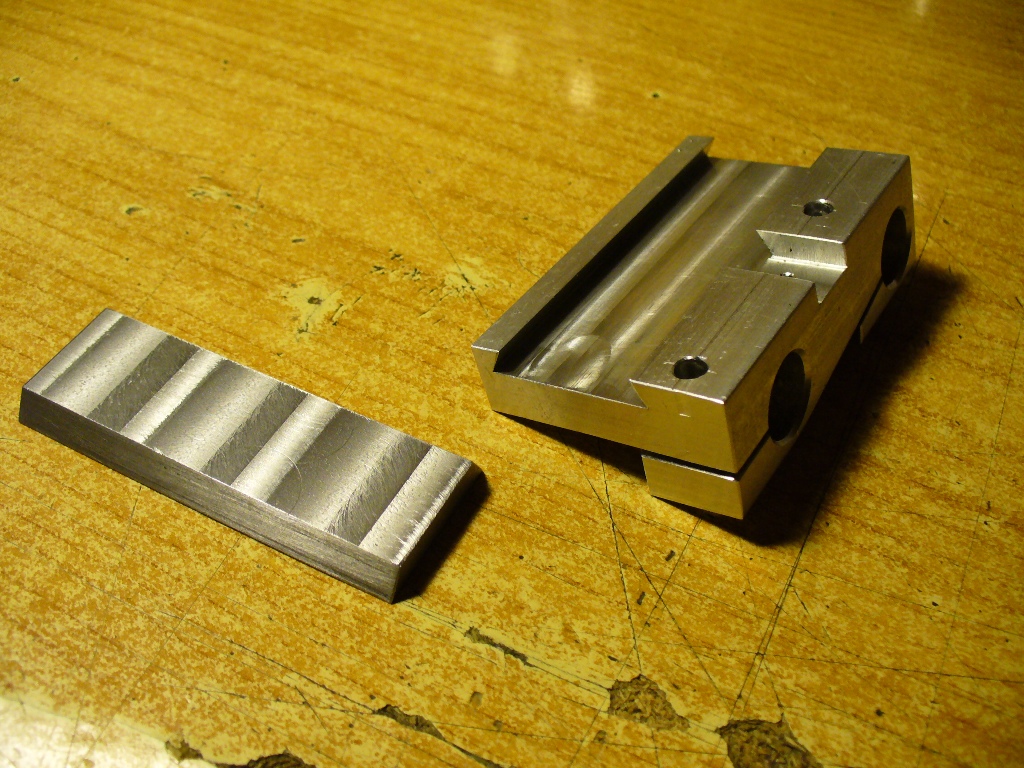

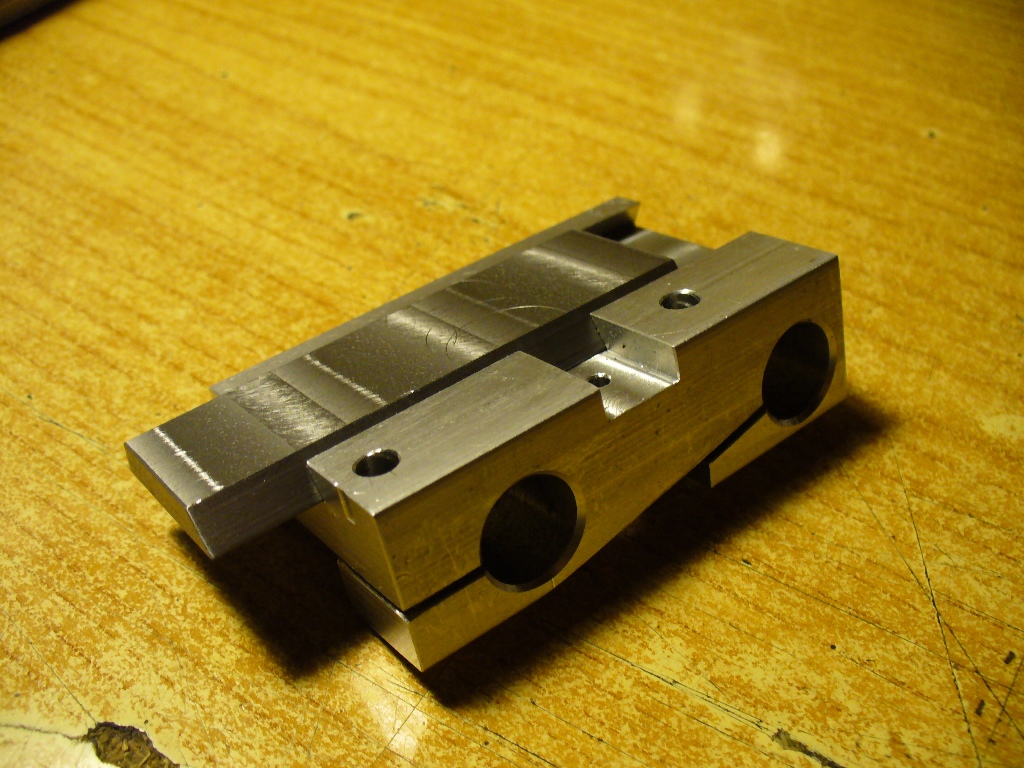

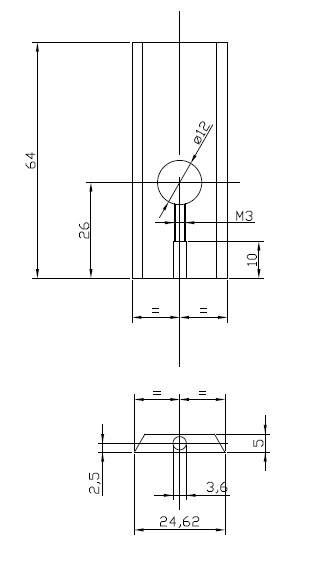

La base e la slitta porta supporto, appena finite di fresare.

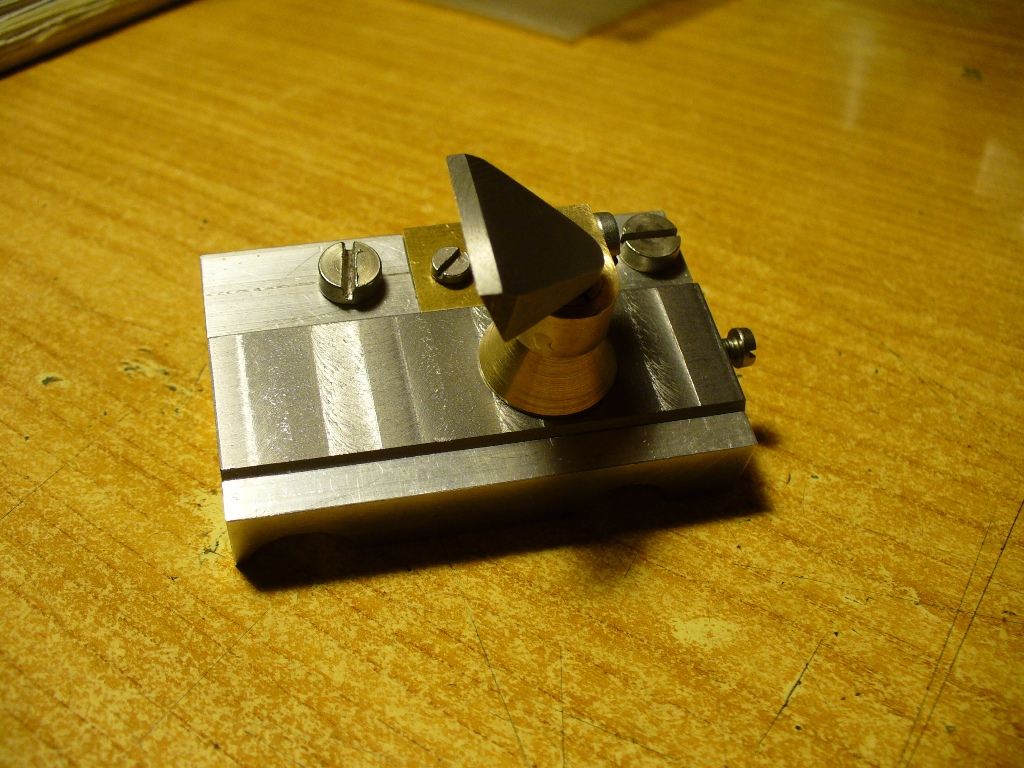

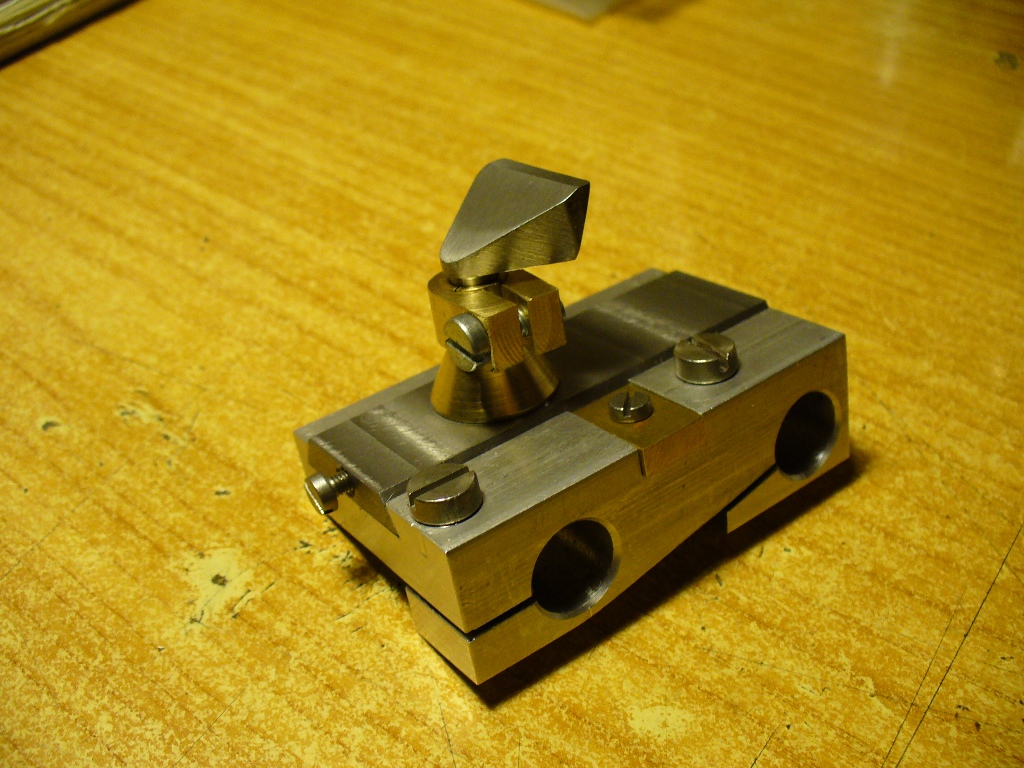

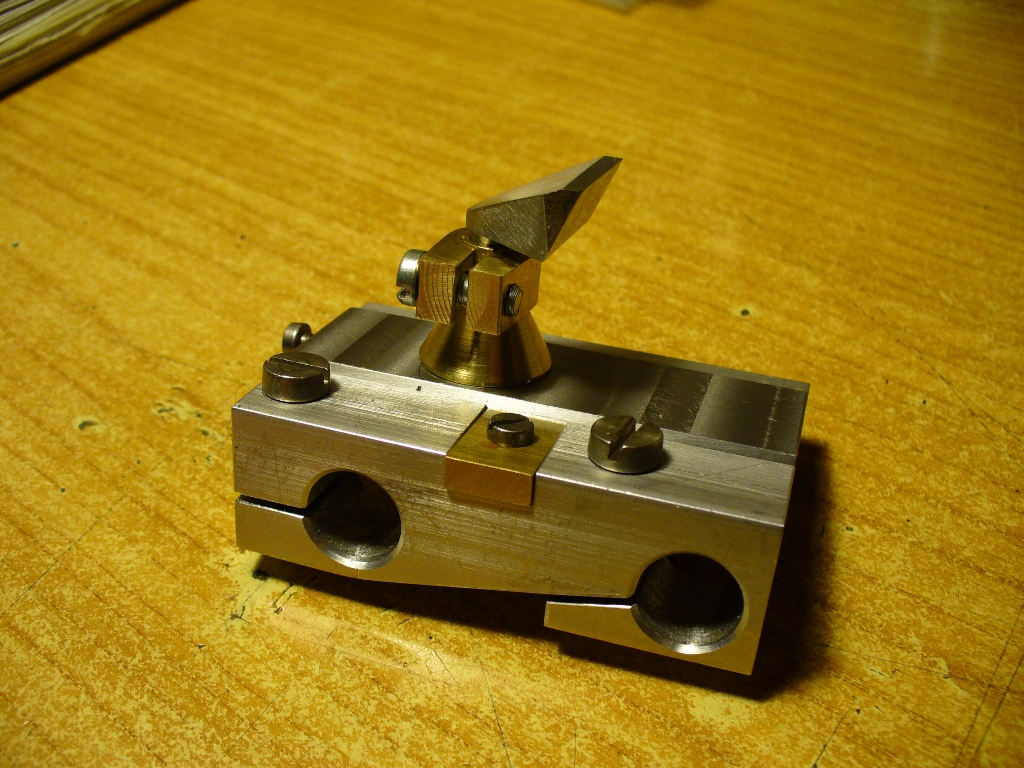

Di seguito il poggia bulino completo di tutte le parti pronto al montaggio sul tornio:

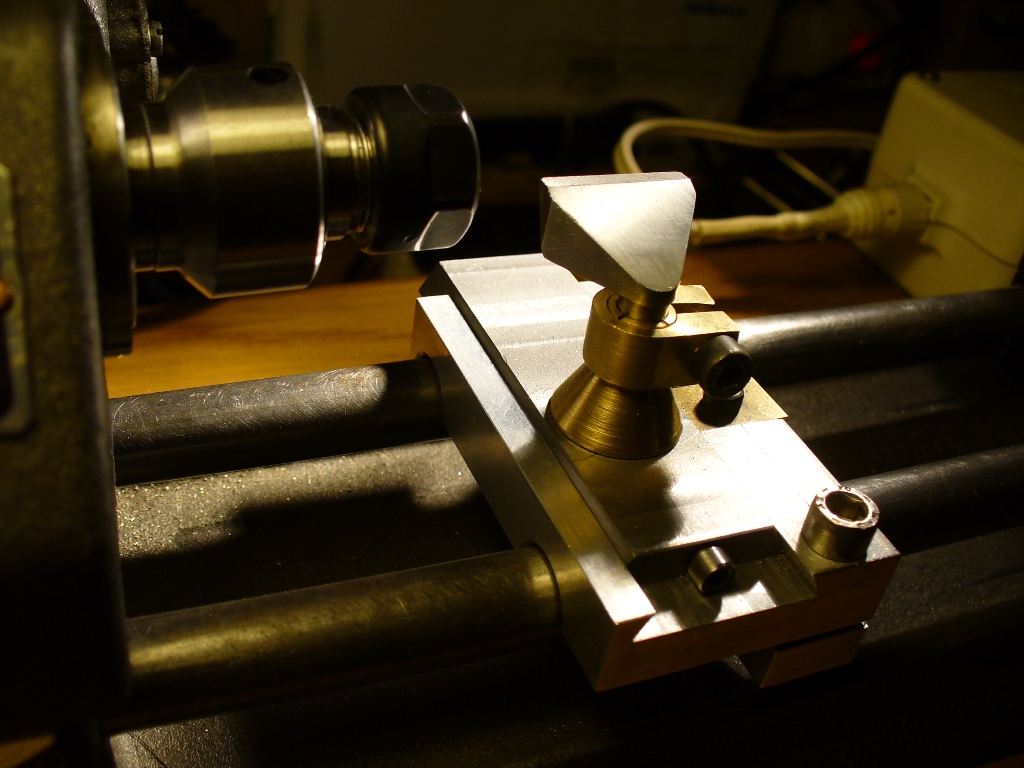

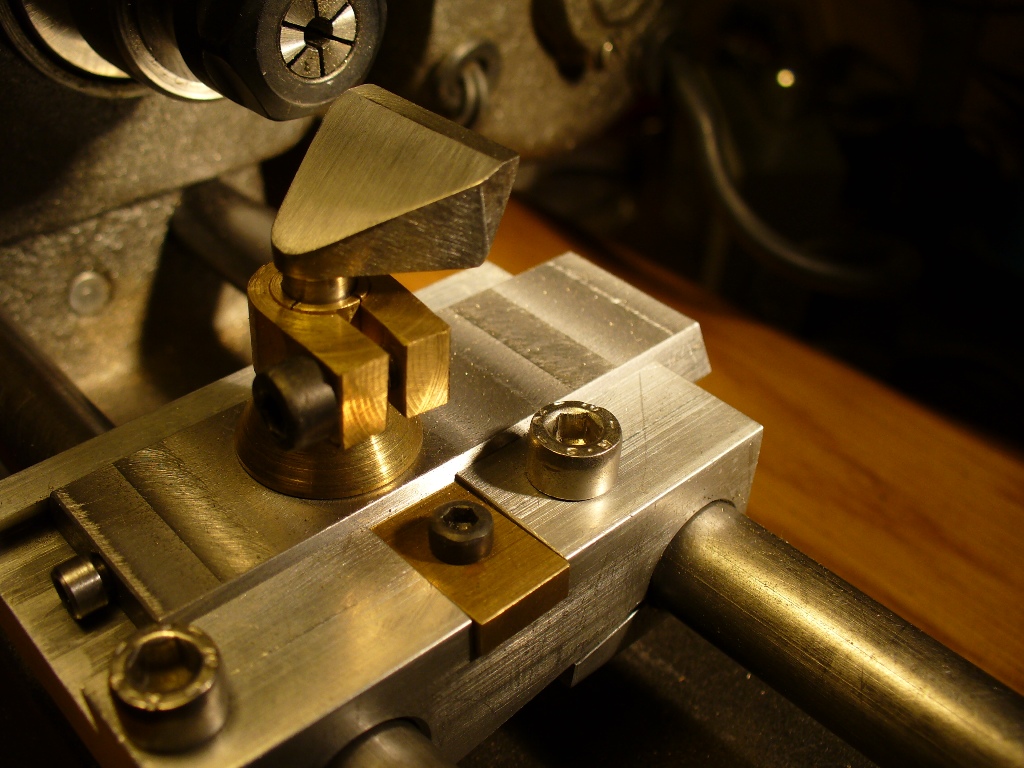

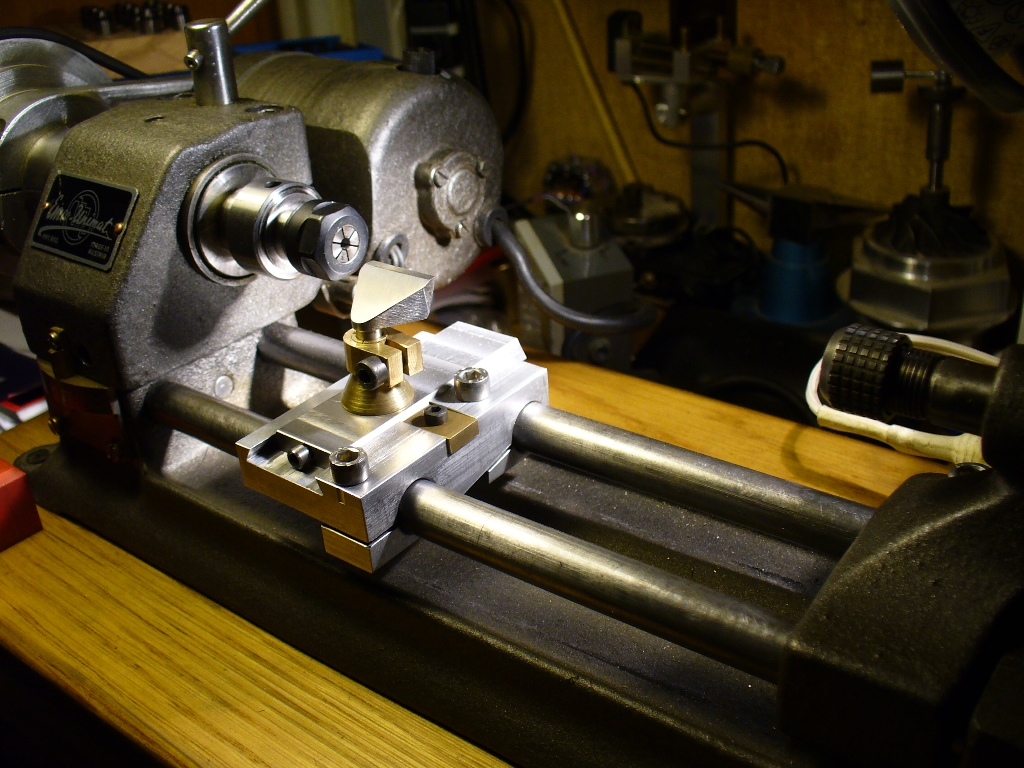

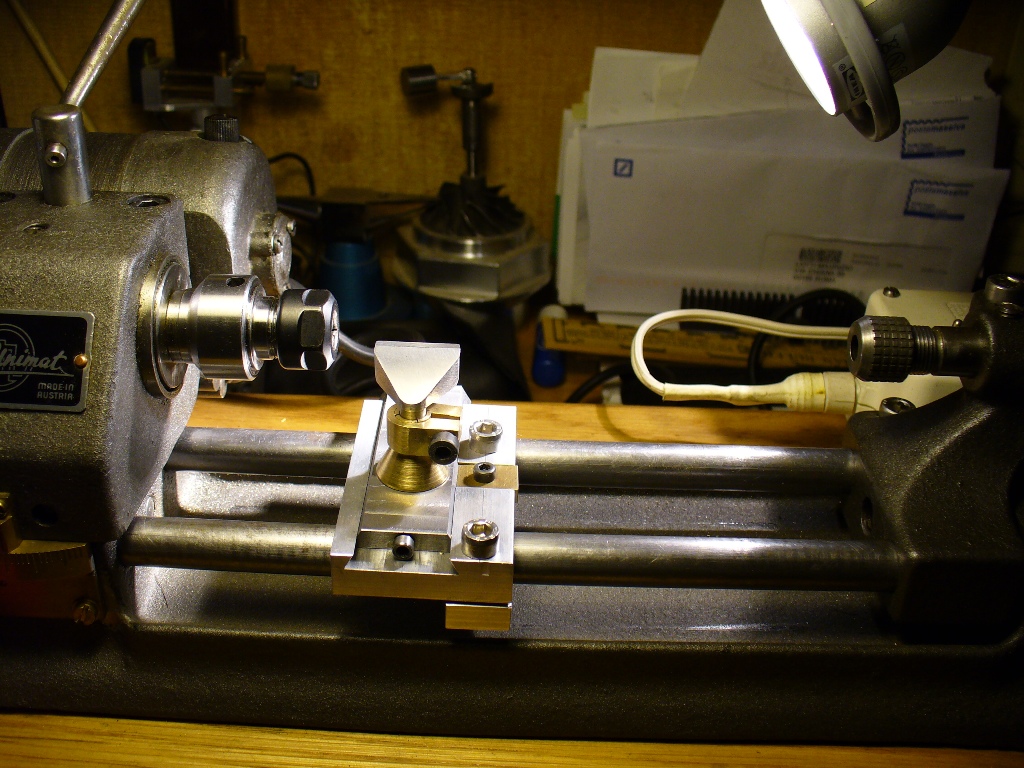

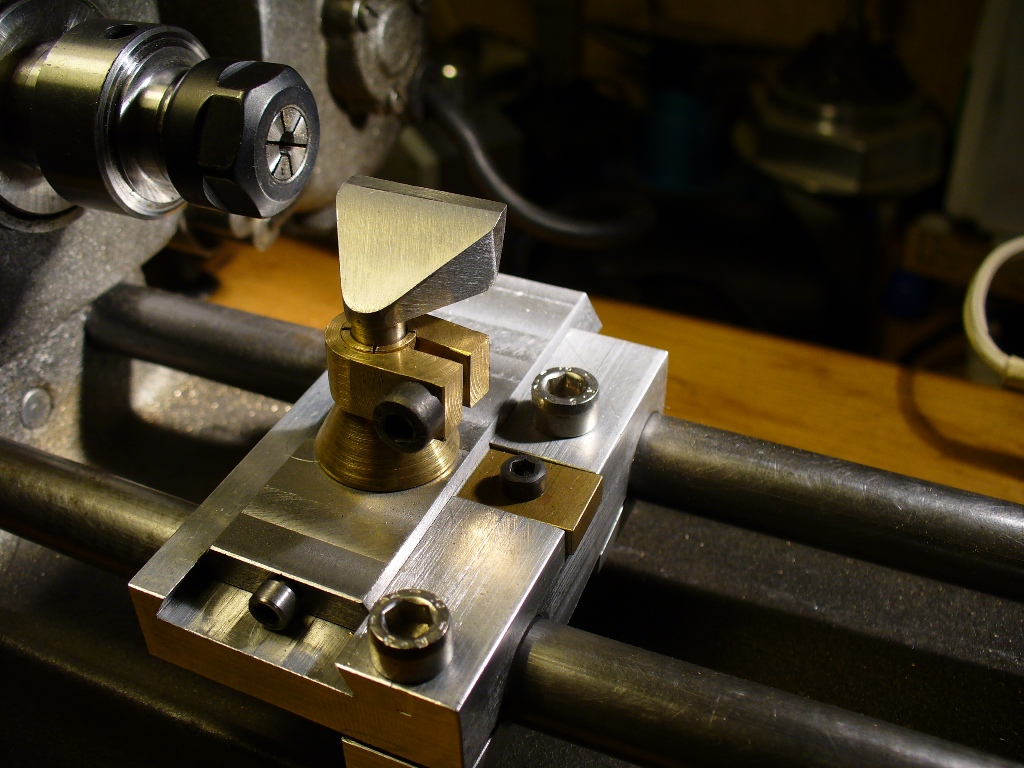

Ed infine il poggia bulino montato sul tornio.
Noterete che ho sostituito le orribili viti a taglio con delle viti a brugola.....non è detto che in futuro possa sostituire anche queste viti con dei pomelli.
C'è un piccolo problema che poi cercherò di risolvere:

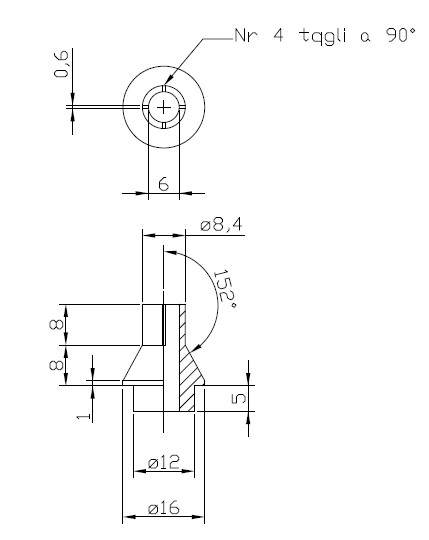

Il morsetto che serra il collarino di fermo del ventaglio, deve essere stretto a morte affinché quest'ultimo rimanga fermo.

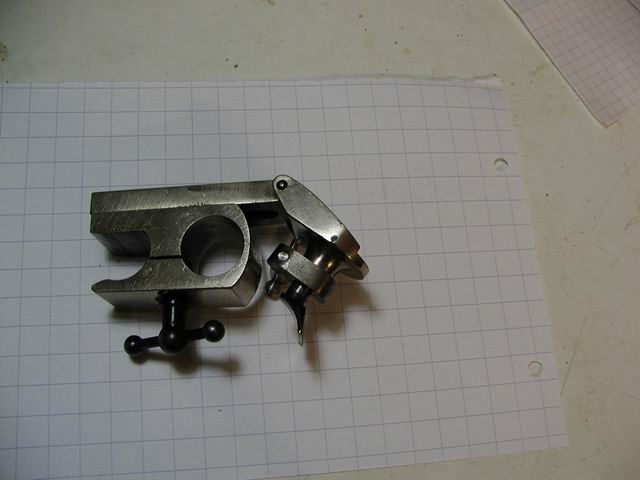

Sicuramente è un problema di spessori, in quanto quel supporto è un ibrido tra Boley, Lorch e le mie perversioni!!!!!
Sinceramente devo dire che l'idea di bloccare il poggia bulino con un sistema a morsetti sulle guide non è un gran che:
Nonostante abbia preso le misure di diametro e sopratutto di interasse più volte e sempre con notevole accuratezza, al montaggio i problemi non sono mancati e ho dovuto fare un lungo lavoro di aggiustaggio.
Vuoi perché le due guide non potrebbero essere perfettamente rettilinee, vuoi perché forse i fori non sono perfettamente e squadro, ma il poggia bulino non ne voleva sapere di scorrere sulle guide.
Avrete notato un'altra modifica sul mio EMCO:

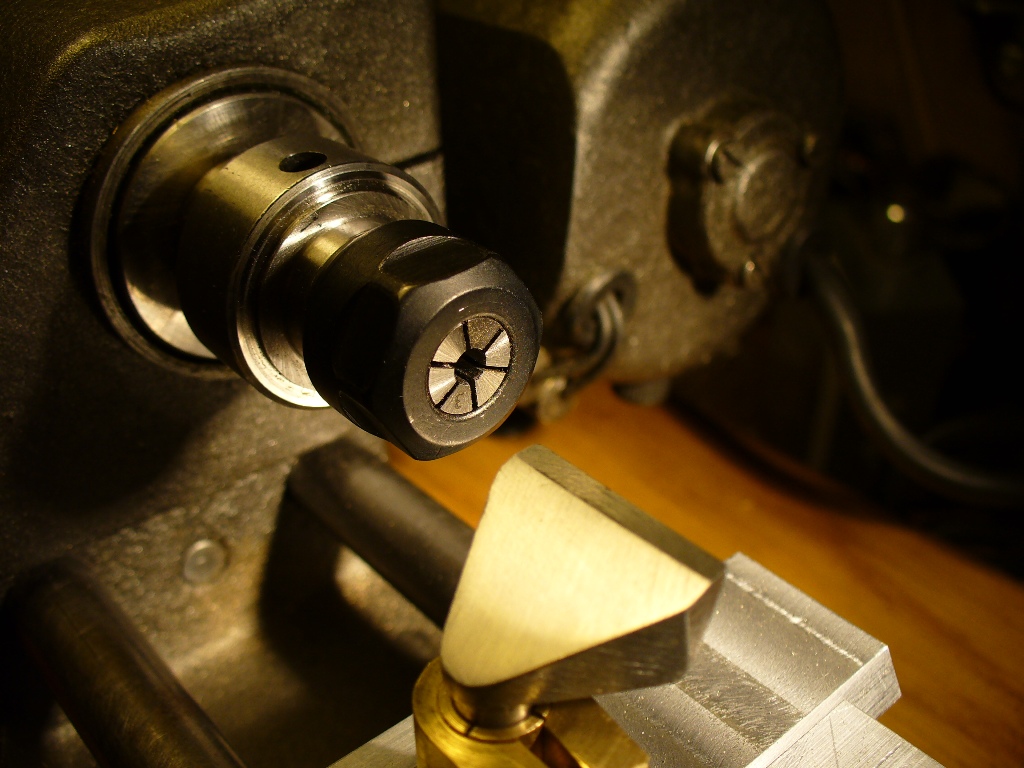

L'adozione di pinze nella forma ER, nella fattispecie ER11 per serrare i pezzi in lavorazione:
Era già da parecchio tempo che avevo in mente quest'idea, pensavo che queste pinze potessero avere le stesse prestazioni di quelle classiche da orologeria con in più il vantaggio che essendo molto elastiche e potendo stringere fino a 1/2mm in meno rispetto al diametro nominale, di poter fare una serie completa con pochi pezzi.
Le cose non stanno esattamente cosi!
A prescindere dalla qualità delle pinze.....per il noto principio poco costare, poco valere.....infatti ho dovuto ri-tornire il cono dell'adattatore (facente parte del kit) in quanto eccentrico.
Ma il problema più grosso è che queste pinze riescono ad avere buone prestazioni e valori di errore accettabili solo con diametri perfettamente calibrati al diametro nominale della pinza, tanto per fare un esempio con codoli di frese ed infatti queste pinze a questo servono a serrare frese e utensili.

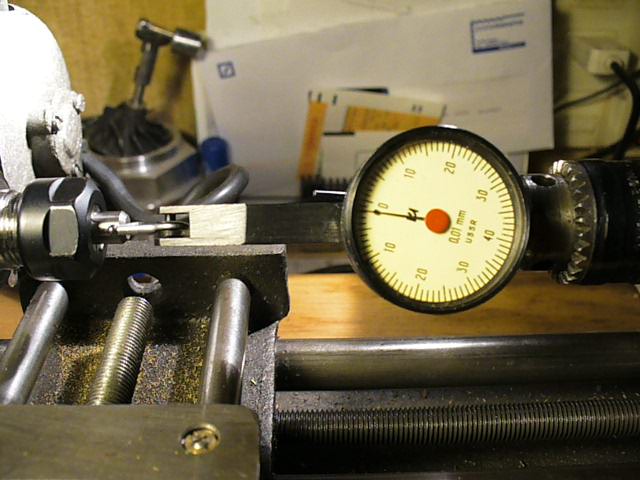

Di seguito l'immagine di una delle moltissime prove che ho fatto: (qui è ancora montato il carro a croce)
Ragazzi, non resisto più dalla voglia di far trucioli, se riesco ci vediamo qui:
http://www.orologiko.it/forum/viewtopic ... &start=300
Come al solito, chi fosse interessato a questa mia realizzazione, sappia che i disegni sono a disposizione, basta chiedere.
UN SALUTO
